(共30张PPT)
14.1 热机

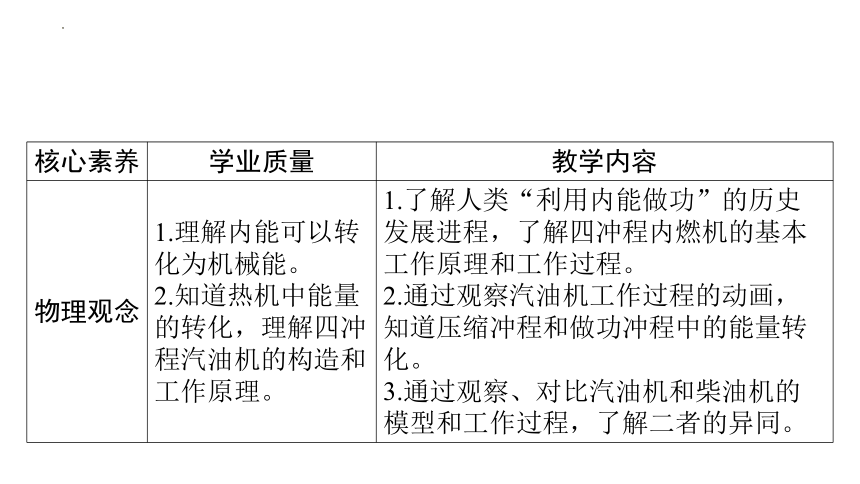

核心素养 学业质量 教学内容
物理观念 1.理解内能可以转化为机械能。 2.知道热机中能量的转化,理解四冲程汽油机的构造和工作原理。 1.了解人类“利用内能做功”的历史发展进程,了解四冲程内燃机的基本工作原理和工作过程。
2.通过观察汽油机工作过程的动画,知道压缩冲程和做功冲程中的能量转化。
3.通过观察、对比汽油机和柴油机的模型和工作过程,了解二者的异同。

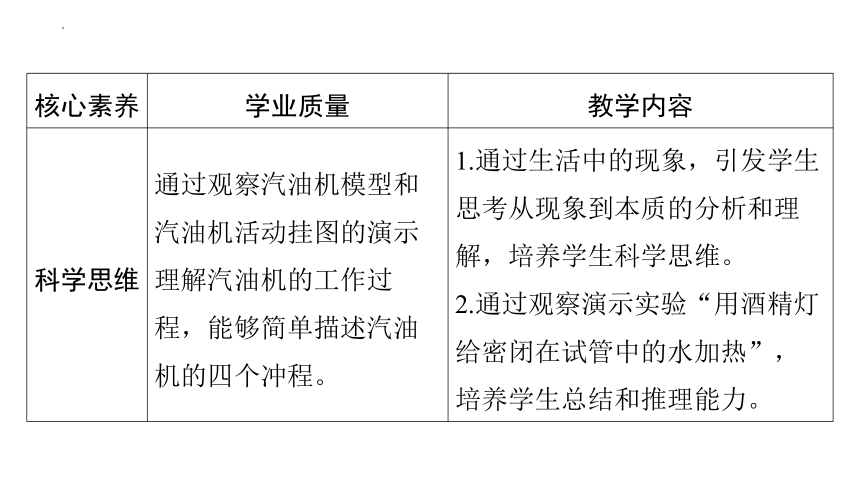

核心素养 学业质量 教学内容
科学思维 通过观察汽油机模型和汽油机活动挂图的演示理解汽油机的工作过程,能够简单描述汽油机的四个冲程。 1.通过生活中的现象,引发学生思考从现象到本质的分析和理解,培养学生科学思维。
2.通过观察演示实验“用酒精灯给密闭在试管中的水加热”,培养学生总结和推理能力。

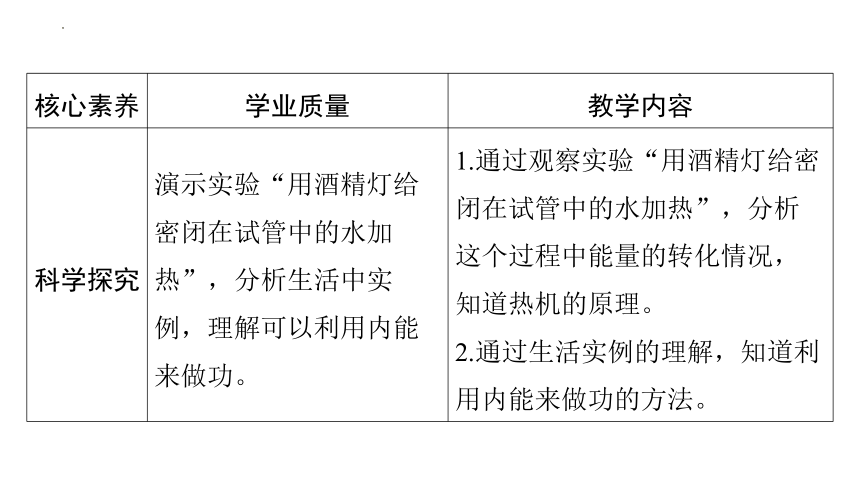

核心素养 学业质量 教学内容
科学探究 演示实验“用酒精灯给密闭在试管中的水加热”,分析生活中实例,理解可以利用内能来做功。 1.通过观察实验“用酒精灯给密闭在试管中的水加热”,分析这个过程中能量的转化情况,知道热机的原理。
2.通过生活实例的理解,知道利用内能来做功的方法。

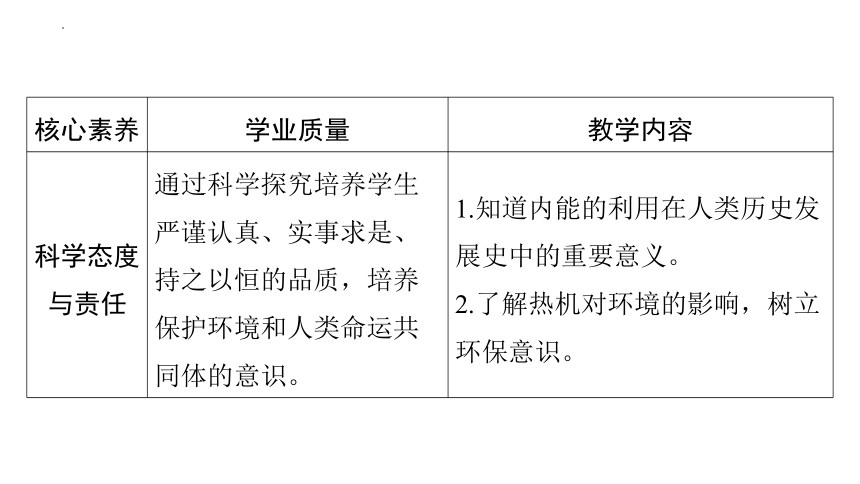

核心素养 学业质量 教学内容
科学态度 与责任 通过科学探究培养学生严谨认真、实事求是、持之以恒的品质,培养保护环境和人类命运共同体的意识。 1.知道内能的利用在人类历史发展史中的重要意义。
2.了解热机对环境的影响,树立环保意识。

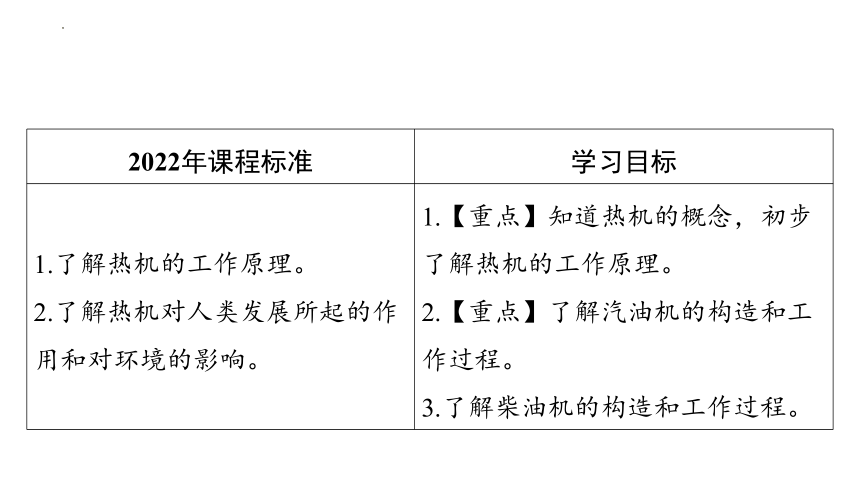

2022年课程标准 学习目标
1.了解热机的工作原理。 2.了解热机对人类发展所起的作用和对环境的影响。 1.【重点】知道热机的概念,初步了解热机的工作原理。
2.【重点】了解汽油机的构造和工作过程。
3.了解柴油机的构造和工作过程。

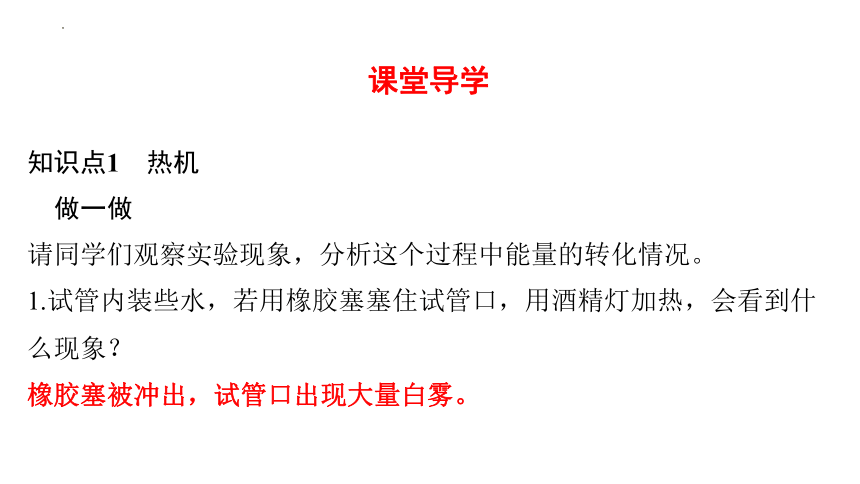

知识点1 热机
 做一做
请同学们观察实验现象,分析这个过程中能量的转化情况。
1.试管内装些水,若用橡胶塞塞住试管口,用酒精灯加热,会看到什么现象?
橡胶塞被冲出,试管口出现大量白雾。
课堂导学

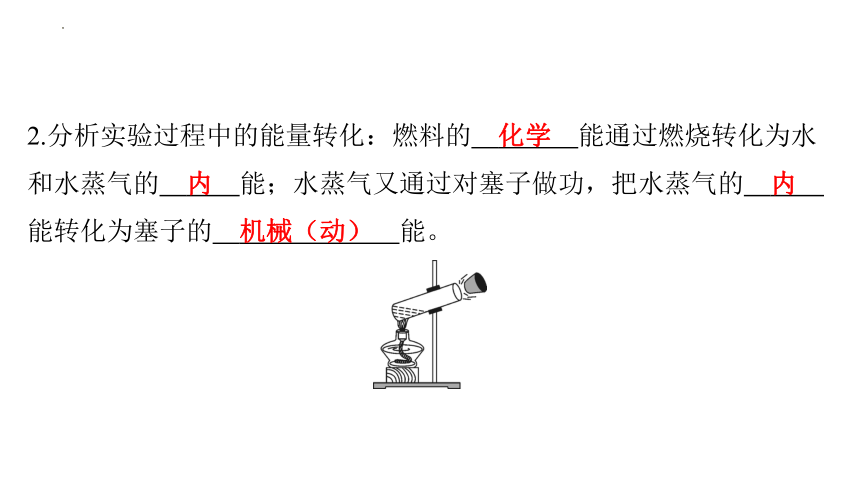

2.分析实验过程中的能量转化:燃料的  化学  能通过燃烧转化为水和水蒸气的  内  能;水蒸气又通过对塞子做功,把水蒸气的  内  能转化为塞子的  机械(动)  能。
化学
内
内
机械(动)
 想一想
3.热机是利用( A )做功的机械。
A.内能 B.机械能
4.燃料直接在发动机汽缸内燃烧产生动力的热机叫做( B ),根据其使用的燃料分为汽油机和柴油机两类。
A.蒸汽机 B.内燃机
A
B
结论1 1.利用内能做功的机械叫热机。
2.燃料直接在发动机汽缸内燃烧产生动力的热机叫做内燃机。

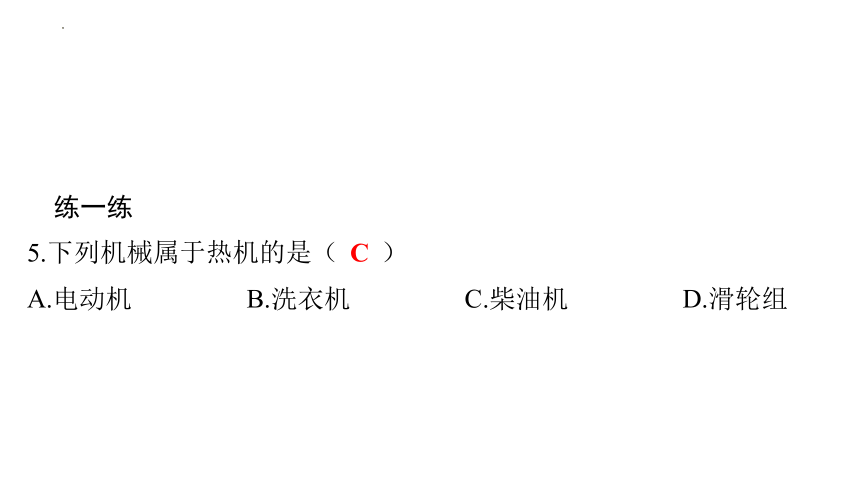

 练一练
5.下列机械属于热机的是( C )
A.电动机 B.洗衣机 C.柴油机 D.滑轮组
C
6.用酒精灯给试管内的水加热至一定程度,发现塞在试管口的木塞被冲出,如图所示。下列描述正确的是( D )
A.试管中的水是靠做功的方式增加内能的
B.水蒸气对木塞做功,把机械能转化为内能
C.水蒸气对木塞做功,水蒸气内能增加
D.水蒸气的内能转化为软木塞的机械能
D

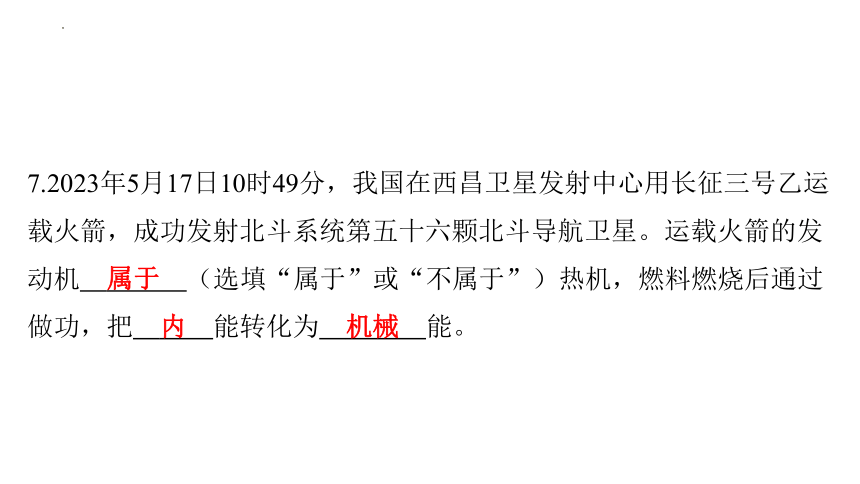

7.2023年5月17日10时49分,我国在西昌卫星发射中心用长征三号乙运载火箭,成功发射北斗系统第五十六颗北斗导航卫星。运载火箭的发动机  属于  (选填“属于”或“不属于”)热机,燃料燃烧后通过做功,把  内  能转化为  机械  能。
属于
内
机械
知识点2 汽油机
 认一认
1.如图所示是四冲程汽油机的结构剖面图。
其中:①汽缸;②  火花塞  ;③  进气门  ;④  排气门  ;⑤活塞;⑥连杆;⑦曲轴。
火花塞
进气门
排气门
 做一做
2.
(1)吸气冲程特点: 活塞:向  下  运动。 进气门:  打开  。 排气门:  关闭  。
(2)压缩冲程特点:
活塞:向  上  运动。
进气门:  关闭  。
排气门:  关闭  。
 机械  能转化为  内  能。
下
打开
关闭
上
关闭
关闭
机械
内
(3)做功冲程特点: 活塞:向  下  运动。 进气门:  关闭  。 排气门:  关闭  。 气体的  内  能转化为活 塞的  机械  能。
(4)排气冲程特点:
活塞:向  上  运动。
进气门:  关闭  。
排气门:  打开  。
下
关闭
关闭
内
机械
上
关闭
打开
 想一想
3.汽油机一个工作循环有  四  个冲程,飞轮转动  两  周,对外做功  一  次,活塞往复  两  次,其他冲程靠飞轮的  惯性  完成。
4.在压缩冲程中,  机械  能转化为  内  能;在做功冲程中,  内  能转化为  机械  能。
5.  做功  冲程使汽车获得了动力,  排气  冲程排出了汽车的废气。
四
两
一
两
惯性
机械
内
内
机械
做功
排气
结论2 1.汽油机的一个工作循环包括四个冲程。分别是吸气冲程、压缩冲程、做功冲程、排气冲程。除了做功冲程外,其他三个冲程是依靠飞轮的惯性完成的。
2.飞轮转动一周,活塞往复运动一次,完成2个冲程。
 练一练
6.多数汽油机是由吸气、压缩、做功、排气四个冲程的不断循环来保证连续工作的,其中做功冲程发生的能量转化是( B )
A.内能转化为电能 B.内能转化为机械能
C.机械能转化为内能 D.电能转化为内能
B
7.如图是四冲程汽油机工作循环中的一个冲程,下列关于冲程及其能量转化判断正确的是( A )
A.做功冲程,将内能转化为机械能
B.做功冲程,将机械能转化为内能
C.压缩冲程,将机械能转化为内能
D.压缩冲程,将内能转化为机械能
A
知识点3  柴油机
 填一填
1.将下表中汽油机和柴油机的不同点填写完整。
项目 汽油机 柴油机
顶部构造  火花塞  喷油嘴
吸入物质 汽油和空气的混合物  空气
点火方式  点燃式  压燃式
火花塞
空气
点燃式
 想一想
2.柴油机和汽油机的相同之处:都是  内燃机  ,都有  四  个冲程。
3.柴油机构造与汽油机不同点之一是柴油机汽缸顶部有一个( B )
A.火花塞 B.喷油嘴 C.进气门 D.排气门
内燃机
四
B
结论3 1.柴油机比汽油机笨重的原因:由于柴油机工作的过程中压强较大,要求各有关零件具有较高的结构强度,因此柴油机比较笨重。
2.柴油机的应用:载重汽车、拖拉机、坦克、火车、轮船、带动发电机等重型机械。
3.汽油机的应用:汽车、摩托车、轿车等较小型车辆。
 练一练
4.如图所示是内燃机某一冲程的示意图,其中喷油嘴正在喷油,由图可知:
(1)这种内燃机是  柴油机  (选填“汽油机”或“柴油机”)。
柴油机
(2)它在吸气冲程吸入的物质是  空气  (选填“空气”“汽油”“柴油”或“空气和汽油的混合物”)。
(3)内燃机的一个工作循环中活塞往复运动  两  次。
空气
两
5.关于热机,下列说法正确的是( C )
A.吸气冲程中,汽油机和柴油机吸入的都是空气
B.做功冲程是把机械能转化为内能
C.柴油机有喷油嘴而没有火花塞
D.做功冲程是依靠飞轮的惯性完成的
C

【典例1】如图所示为汽油机工作过程的示意图,按照吸气冲程、压缩冲程、做功冲程和排气冲程的顺序排列,正确的是( B )
甲 乙 丙 丁
A.丙丁甲乙 B.乙丙甲丁 C.甲丙丁乙 D.甲丁丙乙
注意:要求会看图识别是哪个冲程(技巧:一看气门,二看活塞,尤其是火花塞点火一定是做功冲程)
B
重难点突破
【变式1】如图所示是小普同学跟爷爷学习气功的四个基本动作,由此他联想到热机的四个冲程,以下与做功冲程最相似的是( C )

A.鼻孔吸气 B.气沉丹田 C.排山倒海 D.打完收工
C
【变式2】汽油机的四个冲程如图所示,在一个工作循环中,做功冲程结束后,下一个冲程是( D )
A
B
C
D
D
【典例2】如图所示,给试管里的水加热,水沸腾后,水蒸气推动橡胶塞冲出试管口,与这个过程的能量转化相同的冲程是( B )
B
A
B
C
D
【变式】如图所示,有关这个小蒸汽轮机的说法不正确的是( B )
A.烧瓶内的水通过热传递的方式增加了内能
B.酒精燃烧将内能转化为化学能
C.蒸汽的内能转化为轮子的机械能
D.内能的一个重要应用是可以用来做功
B
