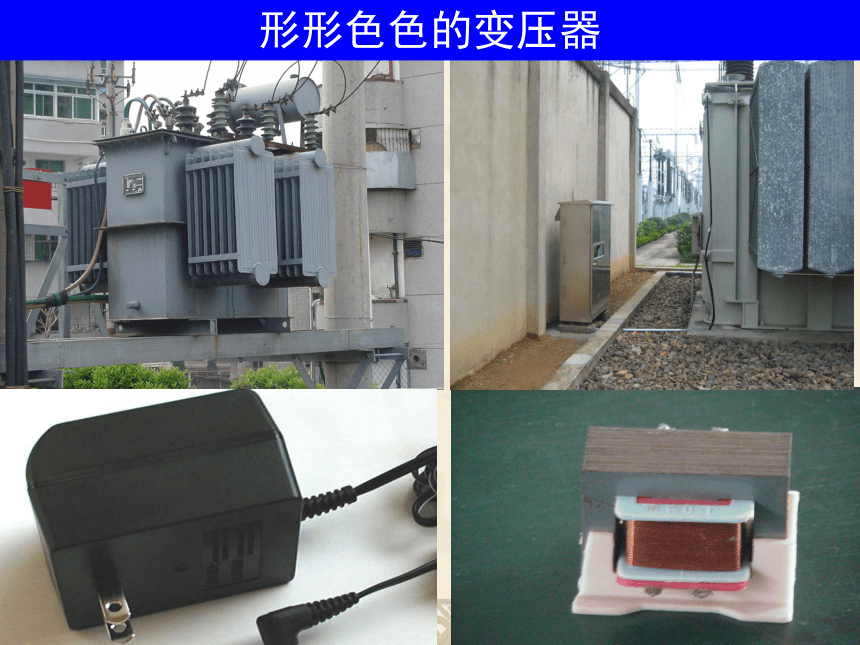

课件24张PPT。形形色色的变压器第四节　变压器 王程伟

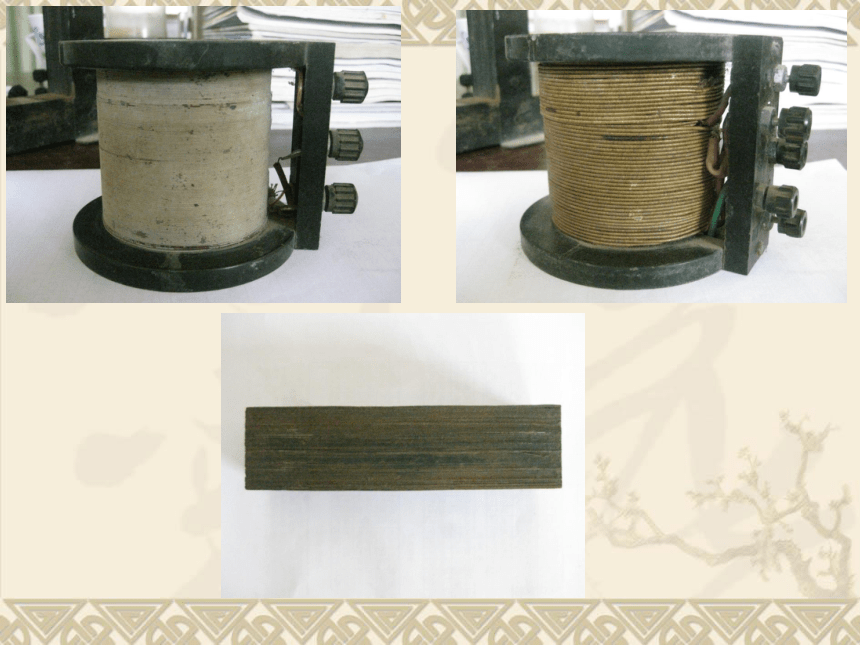

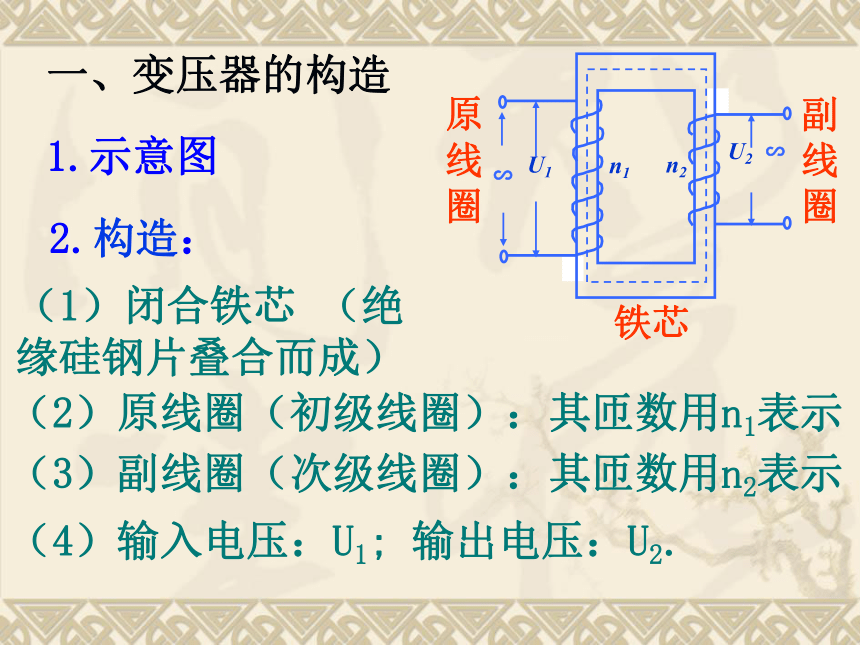

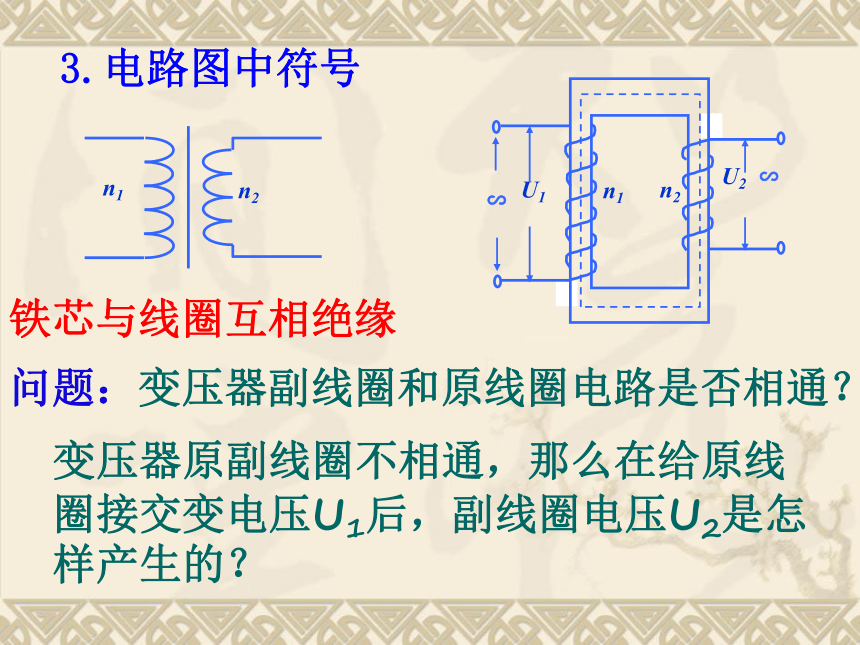

海南农垦加来高级中学一、变压器的构造1.示意图原线圈副线圈铁芯2.构造：（1）闭合铁芯 （绝 缘硅钢片叠合而成）（2）原线圈（初级线圈）：其匝数用n1表示（3）副线圈（次级线圈）：其匝数用n2表示（4）输入电压：U1; 输出电压：U2.3.电路图中符号问题：变压器副线圈和原线圈电路是否相通？ 变压器原副线圈不相通，那么在给原线圈接交变电压U1后，副线圈电压U2是怎样产生的？铁芯与线圈互相绝缘原线圈接
交流电在铁心中产生
变化的磁通量 副线圈会产生
感应电动势
副线圈有
交变电在铁心中产生
变化的磁通量原线圈会产生
感应电动势
二、变压器的工作原理------互感现象二、变压器的工作原理------互感现象 原线圈副线圈铁芯变压器通过闭合铁芯，利用互感现象实现了：
电能 → 磁场能 → 电能转化
(U1、I1) (变化的磁场) ( U2、I2)闭合铁芯实现了电能---磁场能---电能的转换，由于原副线圈中的电流共同产生的磁通量绝大部分通过铁芯，使能量在转换过程中损失很小，为了便于研究，物理学中引入了一种理想化模型------理想变压器
理想变压器模型——没有能量损失的变压器 无磁损无铜损无铁损特点提问：理想变压器输入、输出功率间有什么关系呢？P入=P出探究原副线圈两端电压和匝数关系 1、n2 >n1 U2>U1——升压变压器2、n2 理想变压器原副线圈的电压跟它们的匝数成正比实验误差允许范围内理想变压器输入功率等于输出功率即: U1I1=U2I2P入= P出四、理想变压器的变流规律理想变压器原副线圈的电流跟它们的匝数成反比此公式只适用于一个副线圈的变压器 一理想变压器，其原线圈2200匝，副线圈440匝，并接一个100Ω的负载电阻，如图所示。
（1） 当原线圈接在44V直流电源上时，电压表示数为________V,电流表示数为______A.
（2）当原线圈接在220V交变电源上时，电压表示数为________V，电流表示数为_______A, 00440.44=180180解：3 A 一理想变压器，原线圈匝数n1=1100，接在电压220V的交流电源上，当它对11只并联的“36V，60w”的灯泡供电时，灯泡正常发光。由此可知副线圈匝数n2=_____，通过原线圈的电流 I1 =______。=3A由电压与匝数的关系由电流与匝数的关系五、几种常用变压器1.自耦变压器升压变压器 自耦变压器的原副线圈共用一个线圈2.互感器电流互感器电压互感器 使用时把原线圈与电路并联，原线圈匝数多于副线圈匝数 使用时把原线圈与电路串联，原线圈匝数少于副线圈匝数小 结一、变压器的构造
1．示意图
2．电路图中符号
3．构造：二、变压器的工作原理：
1、互感现象：原、副线圈中由于有交变电流而发生的互相感应现象。
2、能量转化：电能→磁场能→电能
3、理想变压器 P入＝P出三、理想变压器的规律：
U1/U2=n1/n2 I1/I2=n2/n1 作业 ：课后练习第1、2题同学们再见！
