课件13张PPT。授课教师: 屈 林5.4 变 压 器

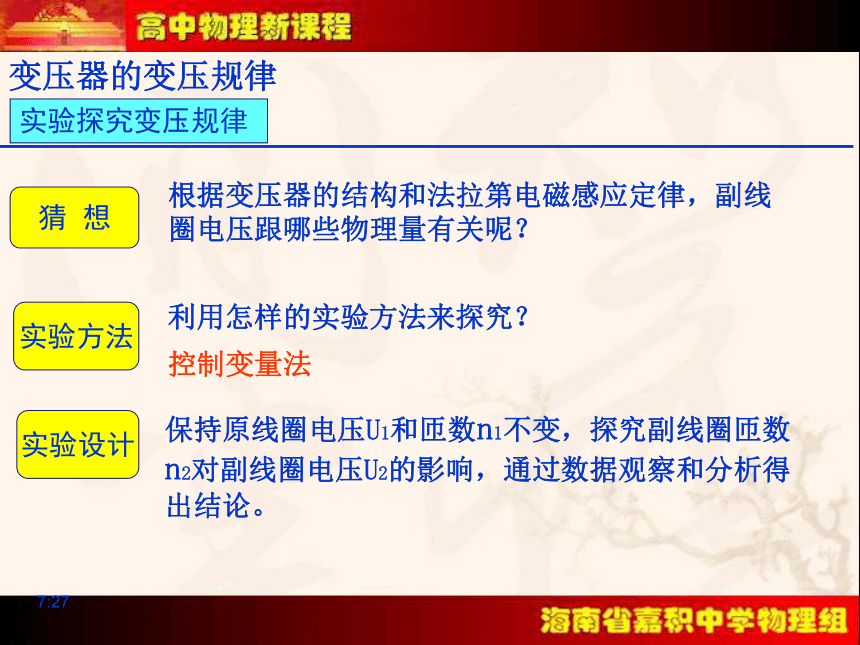

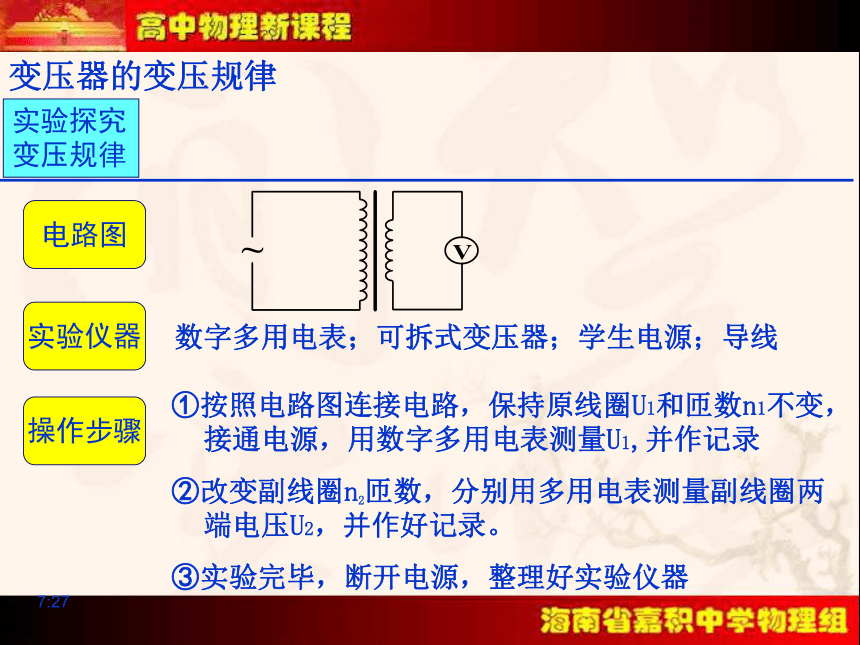

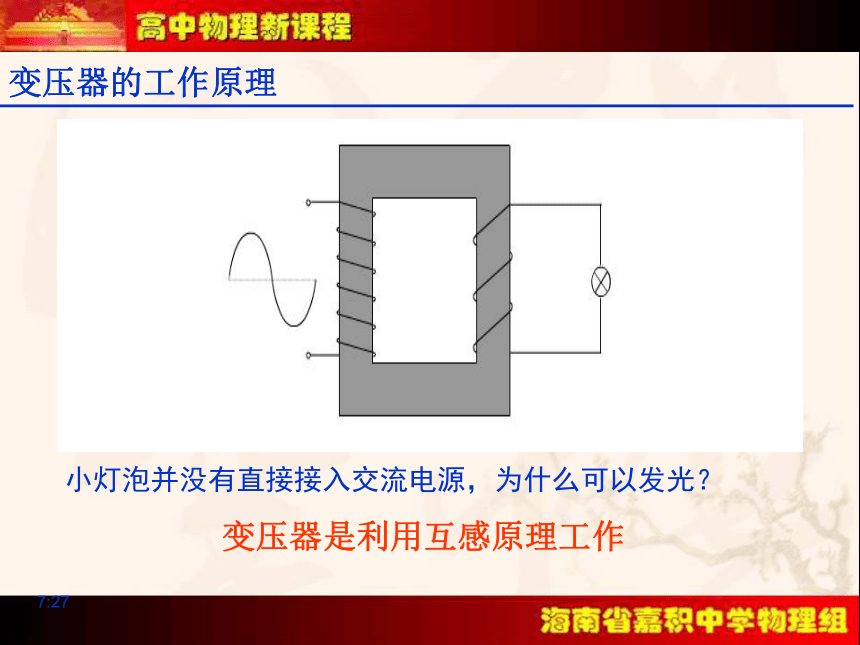

21:05变压器的结构 变压器的符号铁芯与线圈互相绝缘原线圈n1（接交流电源） 副线圈n2 （接负载）21:05变压器的工作原理变压器是利用互感原理工作小灯泡并没有直接接入交流电源，为什么可以发光？21:05变压器的变压规律实验探究变压规律实验方法猜 想根据变压器的结构和法拉第电磁感应定律，副线圈电压跟哪些物理量有关呢？ 控制变量法 利用怎样的实验方法来探究？ 实验设计保持原线圈电压U1和匝数n1不变，探究副线圈匝数n2对副线圈电压U2的影响，通过数据观察和分析得出结论。 21:05实验探究变压规律变压器的变压规律电路图实验仪器数字多用电表；可拆式变压器；学生电源；导线 操作步骤①按照电路图连接电路，保持原线圈U1和匝数n1不变，接通电源，用数字多用电表测量U1,并作记录
②改变副线圈n2匝数，分别用多用电表测量副线圈两端电压U2，并作好记录。

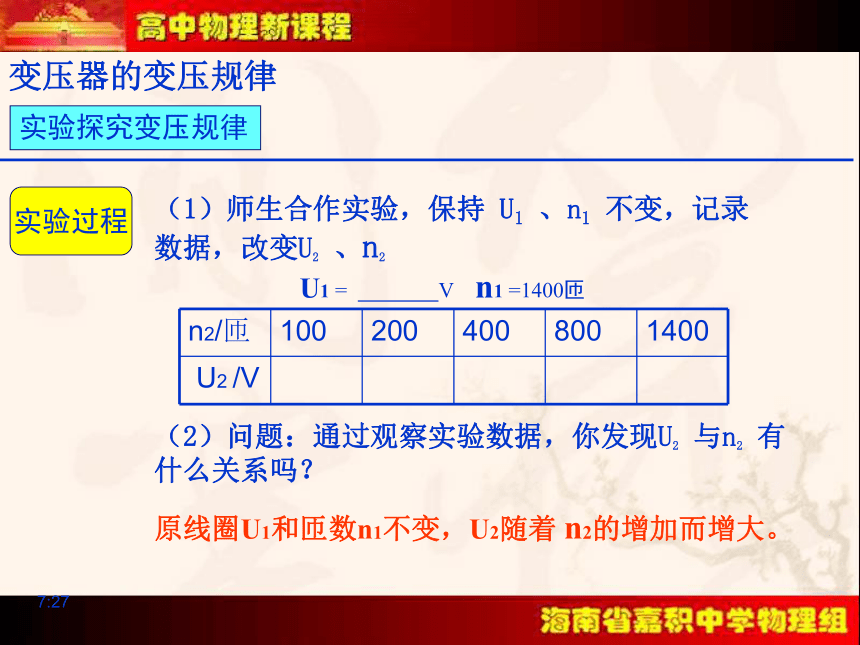

③实验完毕，断开电源，整理好实验仪器 21:05变压器的变压规律实验探究变压规律实验过程（1）师生合作实验，保持 U1 、n1 不变，记录 数据，改变U2 、n2
U1 = V n1 =1400匝（2）问题：通过观察实验数据，你发现U2 与n2 有什么关系吗？原线圈U1和匝数n1不变，U2随着 n2的增加而增大。 21:05实验结论 原、副线圈电压之比与原、副线圈匝数之比在误差范围内相等数据处理（1）描点作U2 --n2图像并计算出斜率k；变压器的变压规律实验探究变压规律（2）计算原线圈上单匝线圈的电压；（3）比较原、副线圈上单匝线圈的电压，写出 U1 、n1、 U2 、n2之间的关系式。21:05理想变压器理想变压器实际传输中的损耗原因线圈：电阻产生热量铁芯：涡流产生热量漏磁：磁能损耗（尽管是闭合铁芯也会出现） 忽 略理想变压器：
变压器在传输能量过程中没有能量的损耗，原线圈输入功率与副线圈输出功率相等 P1＝P2变压器是传输能量的一种装置电能（原线圈） 磁场能（闭合铁芯） 电能（副线圈）21:05生活中的变压器 电源适配器电力变压器21:05课堂练习 例题：某手机工作的额定电压时是5V，当手机充电时接220V交流电，请问原副线圈匝数之比，若原线圈匝数为880匝，副线圈匝数应该为多少匝？
解析：由理想变压器变压器线圈两端电压与匝数的关系：
原副线圈匝数之比为 44:1
若原线圈匝数为880匝，副线圈匝数应该为20匝 21:05课堂小结一、变压器的构造二、变压器的工作原理：利用互感原理工作三、理想变压器（1）原、副线圈电压关系 ：原线圈（接交流电源）
副线圈（接负载）
闭合铁芯（2）原、副线圈功率关系 ：P1＝P221:05课后思考与实践1、请根据法拉第电磁感应定律，从理论上推导理想变压器原、副线圈的电压与匝数的关系式。
2、请大家阅读课本43页的科学漫步，请推导原副线圈中电流之比与线圈匝数之比的关系。
3、了解生活中常用的变压器。21:05谢谢大家21:05
