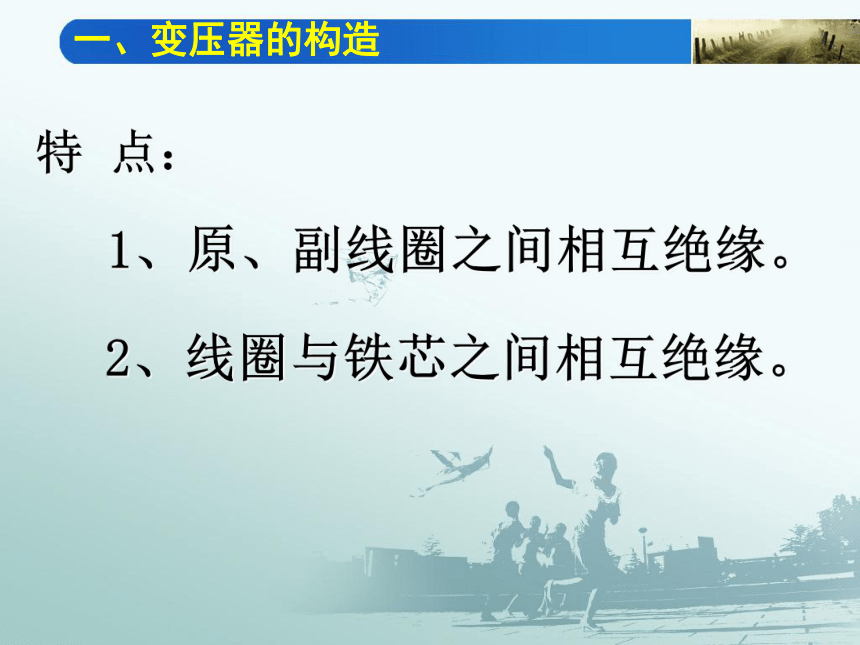

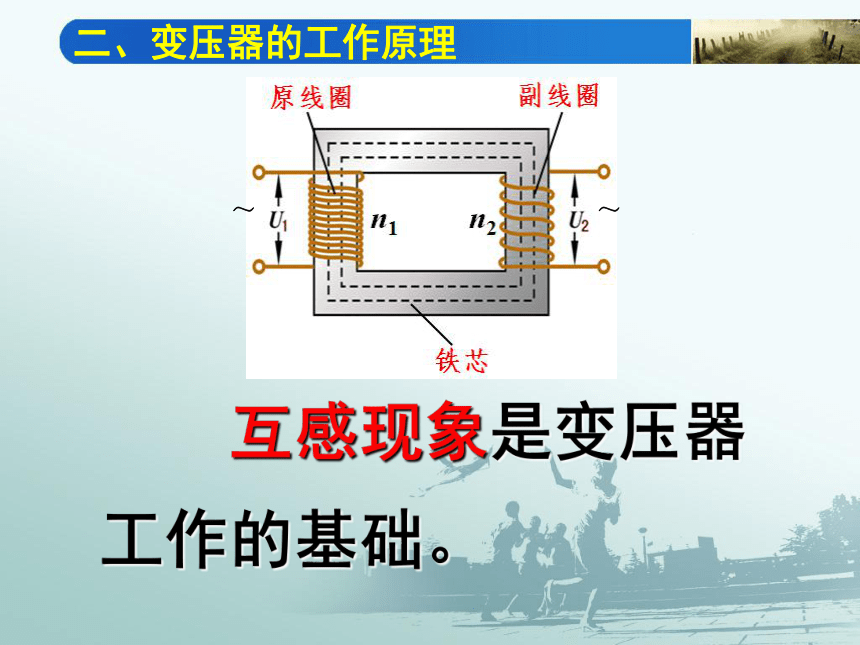

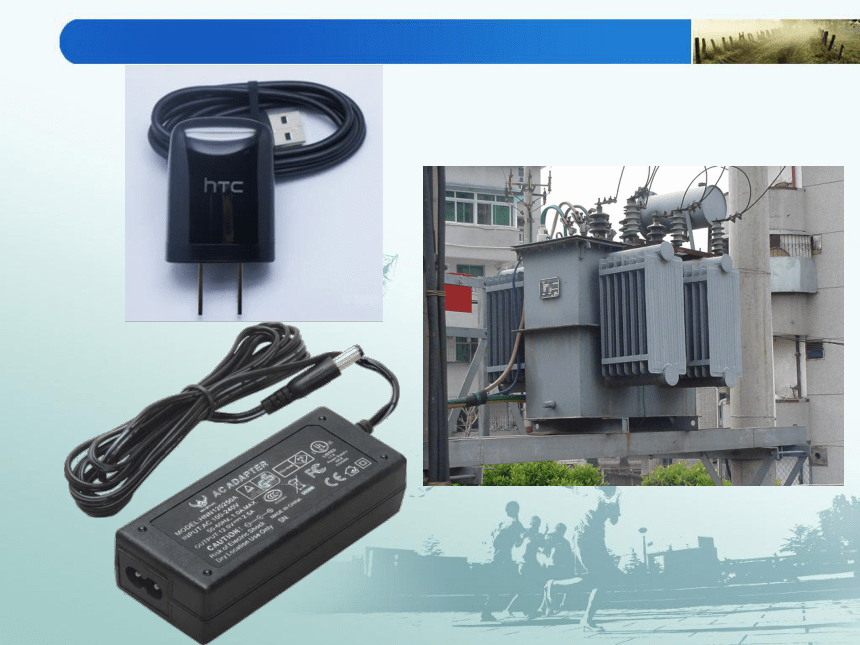

课件19张PPT。第四节 变压器新课标高中物理选修3－2第五章 交变电流——三亚市第一中学 刘纯我国民用电电压统一为220v！一、变压器的构造（1）闭合铁芯 （2）两个线圈1、原、副线圈之间相互绝缘。一、变压器的构造特 点：2、线圈与铁芯之间相互绝缘。二、变压器的工作原理 实验：把两个没有导线相连的线圈套在同一个闭合铁芯上，一个线圈连到交流电源的两端，另一个线圈连到小灯泡上（如图所示）。猜一猜：小灯泡会亮吗？ 互感现象是变压器工作的基础。二、变压器的工作原理变压器是怎样改变电压的？原、副线圈匝数不同，可能与电压的变化有关猜想：三、变压器的变压原理实验：探究变压器线圈两端电压与匝数的关系 实验器材：可拆变压器、学生电源、多用电表、导线三、变压器的变压原理变压器的能量损耗：三、变压器的变压原理实验结论： 忽略能量损失，在误差允许的范围内可认为：变压器原、副线圈的电压之比，等于原、副线圈的匝数之比。三、变压器的变压原理四、理想变压器 没有能量损失的变压器称为理想变压器。 实际上变压器的效率都是比较高的，特别是电力设备中的巨大变压器，在满负荷工作时效率可以达到95%以上。 变压器输出功率与输入功率之比叫做变压器的效率。四、理想变压器一、变压器的构造
1．闭合铁芯 2．原线圈 3. 副线圈二、变压器的工作原理：互感现象小结四、理想变压器原、副线圈的电压关系：三、理想变压器
1、定义：没有能量损失的变压器
2、变压器的效率：输出功率与输入功率之比学以致用★变压器能不能改变恒定电流的电压？ 恒定电流通过原线圈，它产生的磁场通过副线圈的磁通量是不变的。因此，在副线圈中不会产生感应电动势，副线圈两端也没有电压，所以变压器不能改变恒定电流的电压。★升压变压器原、副线圈:
匝数的关系n1 n2 , 电压的关系U1 U2

★降压变压器原、副线圈:
匝数的关系n1 n2 , 电压的关系U1 U2

（选填：“>” “=” “<”）学以致用>><< ★为了安全，机床上照明电灯用的电压是36v，这个电压是将380V的电压降压后得到的。如果变压器的原线圈是1140匝，副线圈是多少匝？解：学以致用课后思考 ①理想变压器原、副线圈的功率有怎样的关系？ ②理想变压器原、副线圈的电流有怎样的关系？感谢指导
再见！——三亚市第一中学 刘纯
