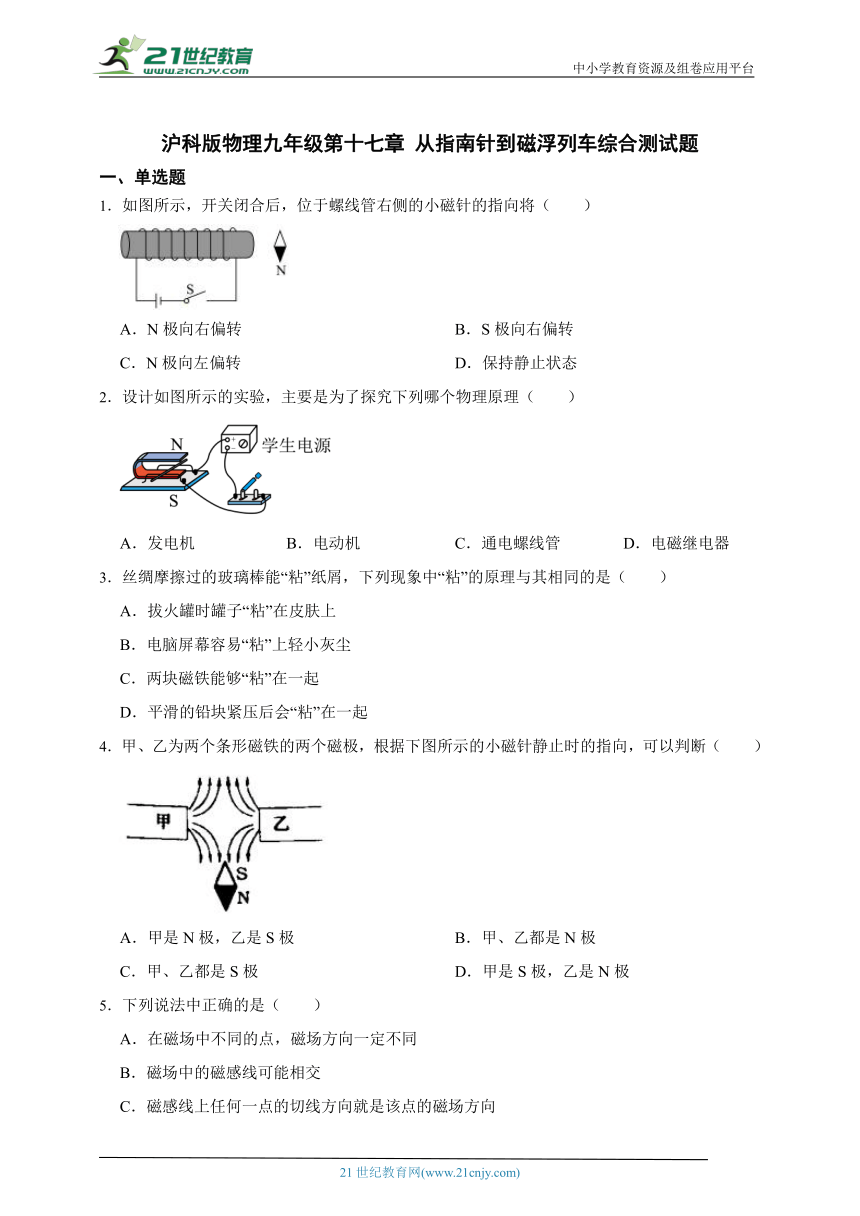

沪科版物理九年级第十七章 从指南针到磁浮列车综合测试题
一、单选题
1．如图所示，开关闭合后，位于螺线管右侧的小磁针的指向将（　　）
A．N极向右偏转 B．S极向右偏转
C．N极向左偏转 D．保持静止状态
2．设计如图所示的实验，主要是为了探究下列哪个物理原理（　　）
A．发电机 B．电动机 C．通电螺线管 D．电磁继电器
3．丝绸摩擦过的玻璃棒能“粘”纸屑，下列现象中“粘”的原理与其相同的是（　　）
A．拔火罐时罐子“粘”在皮肤上
B．电脑屏幕容易“粘”上轻小灰尘
C．两块磁铁能够“粘”在一起
D．平滑的铅块紧压后会“粘”在一起
4．甲、乙为两个条形磁铁的两个磁极，根据下图所示的小磁针静止时的指向，可以判断（　　）
A．甲是N极，乙是S极 B．甲、乙都是N极
C．甲、乙都是S极 D．甲是S极，乙是N极
5．下列说法中正确的是（　　）
A．在磁场中不同的点，磁场方向一定不同
B．磁场中的磁感线可能相交
C．磁感线上任何一点的切线方向就是该点的磁场方向
D．磁场是看不见、摸不着的，因此磁场是人们假想的

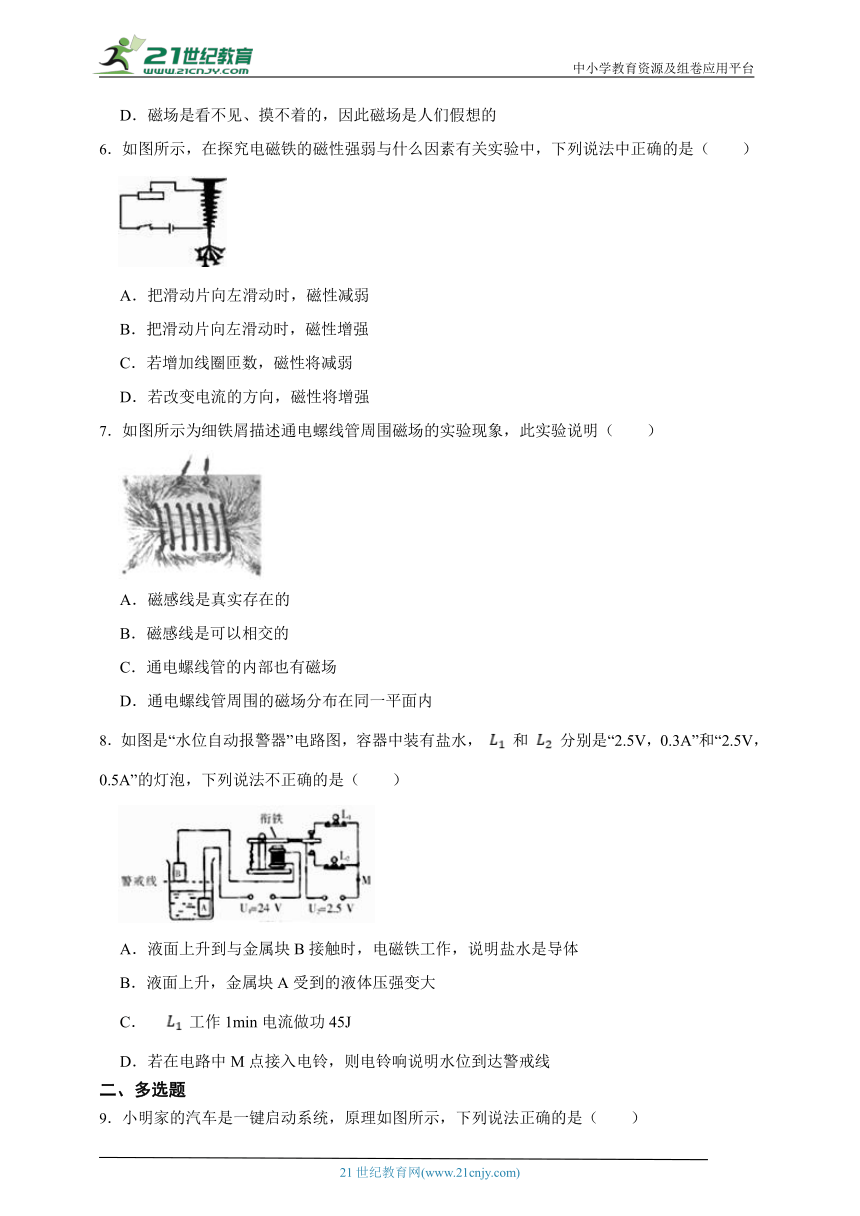

6．如图所示，在探究电磁铁的磁性强弱与什么因素有关实验中，下列说法中正确的是（　　）
A．把滑动片向左滑动时，磁性减弱
B．把滑动片向左滑动时，磁性增强
C．若增加线圈匝数，磁性将减弱
D．若改变电流的方向，磁性将增强
7．如图所示为细铁屑描述通电螺线管周围磁场的实验现象，此实验说明（　　）

A．磁感线是真实存在的
B．磁感线是可以相交的
C．通电螺线管的内部也有磁场
D．通电螺线管周围的磁场分布在同一平面内
8．如图是“水位自动报警器”电路图，容器中装有盐水， 和 分别是“2.5V，0.3A”和“2.5V，0.5A”的灯泡，下列说法不正确的是（　　）
A．液面上升到与金属块B接触时，电磁铁工作，说明盐水是导体
B．液面上升，金属块A受到的液体压强变大
C． 工作1min电流做功45J
D．若在电路中M点接入电铃，则电铃响说明水位到达警戒线
二、多选题

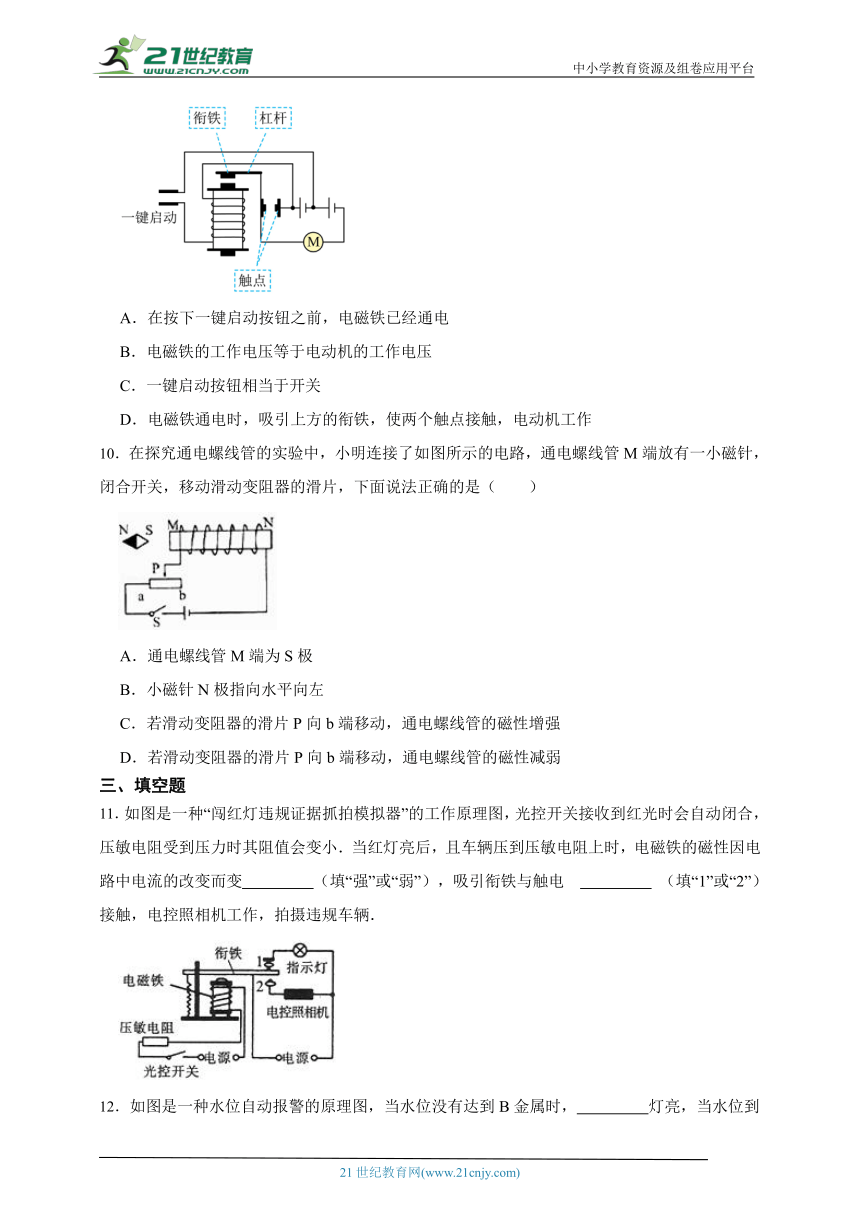

9．小明家的汽车是一键启动系统，原理如图所示，下列说法正确的是（　　）
A．在按下一键启动按钮之前，电磁铁已经通电
B．电磁铁的工作电压等于电动机的工作电压
C．一键启动按钮相当于开关
D．电磁铁通电时，吸引上方的衔铁，使两个触点接触，电动机工作
10．在探究通电螺线管的实验中，小明连接了如图所示的电路，通电螺线管M端放有一小磁针，闭合开关，移动滑动变阻器的滑片，下面说法正确的是（　　）
A．通电螺线管M端为S极
B．小磁针N极指向水平向左
C．若滑动变阻器的滑片P向b端移动，通电螺线管的磁性增强
D．若滑动变阻器的滑片P向b端移动，通电螺线管的磁性减弱
三、填空题
11．如图是一种“闯红灯违规证据抓拍模拟器”的工作原理图，光控开关接收到红光时会自动闭合，压敏电阻受到压力时其阻值会变小．当红灯亮后，且车辆压到压敏电阻上时，电磁铁的磁性因电路中电流的改变而变　 　（填“强”或“弱”），吸引衔铁与触电　　 　 （填“1”或“2”）接触，电控照相机工作，拍摄违规车辆．

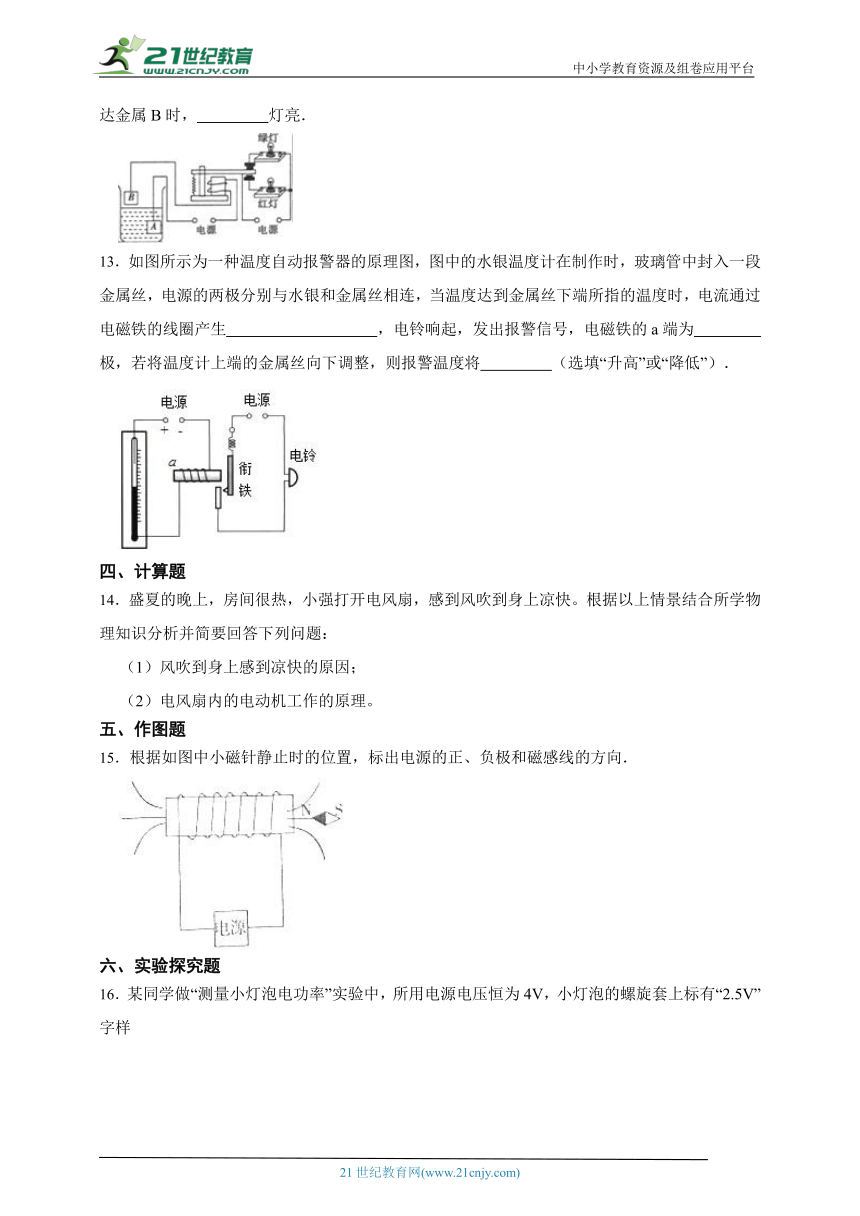

12．如图是一种水位自动报警的原理图，当水位没有达到B金属时，　 　灯亮，当水位到达金属B时，　 　灯亮．
13．如图所示为一种温度自动报警器的原理图，图中的水银温度计在制作时，玻璃管中封入一段金属丝，电源的两极分别与水银和金属丝相连，当温度达到金属丝下端所指的温度时，电流通过电磁铁的线圈产生　 　，电铃响起，发出报警信号，电磁铁的a端为　 　极，若将温度计上端的金属丝向下调整，则报警温度将　 　（选填“升高”或“降低”）．
四、计算题
14．盛夏的晚上，房间很热，小强打开电风扇，感到风吹到身上凉快。根据以上情景结合所学物理知识分析并简要回答下列问题：
（1）风吹到身上感到凉快的原因；
（2）电风扇内的电动机工作的原理。
五、作图题
15．根据如图中小磁针静止时的位置，标出电源的正、负极和磁感线的方向．
六、实验探究题

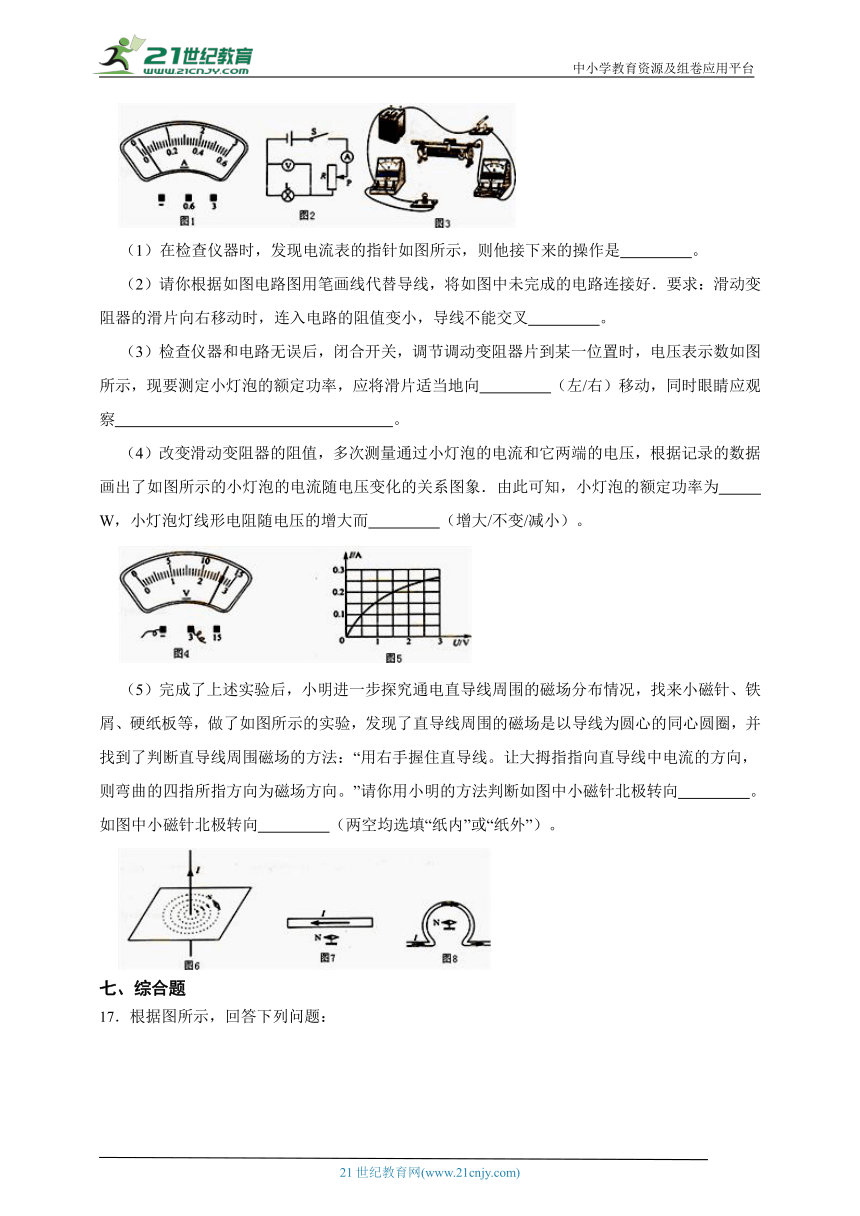

16．某同学做“测量小灯泡电功率”实验中，所用电源电压恒为4V，小灯泡的螺旋套上标有“2.5V”字样
（1）在检查仪器时，发现电流表的指针如图所示，则他接下来的操作是　 　。
（2）请你根据如图电路图用笔画线代替导线，将如图中未完成的电路连接好．要求：滑动变阻器的滑片向右移动时，连入电路的阻值变小，导线不能交叉　 　。
（3）检查仪器和电路无误后，闭合开关，调节调动变阻器片到某一位置时，电压表示数如图所示，现要测定小灯泡的额定功率，应将滑片适当地向　 　（左/右）移动，同时眼睛应观察　 　。
（4）改变滑动变阻器的阻值，多次测量通过小灯泡的电流和它两端的电压，根据记录的数据画出了如图所示的小灯泡的电流随电压变化的关系图象．由此可知，小灯泡的额定功率为　 　W，小灯泡灯线形电阻随电压的增大而　 　（增大/不变/减小）。
（5）完成了上述实验后，小明进一步探究通电直导线周围的磁场分布情况，找来小磁针、铁屑、硬纸板等，做了如图所示的实验，发现了直导线周围的磁场是以导线为圆心的同心圆圈，并找到了判断直导线周围磁场的方法：“用右手握住直导线。让大拇指指向直导线中电流的方向，则弯曲的四指所指方向为磁场方向。”请你用小明的方法判断如图中小磁针北极转向　 　。如图中小磁针北极转向　 　（两空均选填“纸内”或“纸外”）。
七、综合题
17．根据图所示，回答下列问题：
（1）该电路中的控制电路是由　 　、低压电源和开关组成。
（2）指出图中各部件的名称：A　 　，B　 　，C　 　，D　 　。
18．按要求作图：
（1）请画出图甲中潜水艇上浮时所受重力和浮力的示意图．（小黑点O表示潜水艇的重心）
（2）在如图乙所示的通电螺线管旁有一静止小磁针，请标出小磁针的N、S极及螺线管磁感线的方向．
19．如图所示是某兴趣小组为学校办公楼空调设计的自动控制装置,R是热敏电阻,其阻值随温度变化关系如下表所示。已知继电器的线圈电阻R0=10 Ω,左边电源电压为6 V恒定不变。当继电器线圈中的电流大于或等于15 mA时,继电器的衔铁被吸合,右边的空调电路正常工作。
（1）请说明该自动控制装置的工作原理。
（2）计算说明该空调的启动温度是多少
（3）为了节省电能,将空调启动温度设定为30 ℃,控制电路中需要再串联多大的电阻
（4）改变控制电路的电阻可以给空调设定不同的启动温度,除此之外,请你再提出一种方便可行的调节方案。
八、科普阅读题
20．阅读并回答问题。
电磁阀
电磁阀是一种利用电磁装置控制流体自动化的元件，由于其反映速度快、效率高而被广泛应用在工业控制和液压机中。电磁阀的工作原理是通过电流控制内部铁芯起伏实现阀门开关，从而调节液体（如油等）流动的方向、流量和流速的大小。
如图甲所示是某兴趣小组利用电源、螺线管、铁芯、弹簧等材料制作的简易电磁阀。开关闭合时，螺线管中通过电流产生磁场，铁芯受到磁场力的作用上升，弹簧被压缩，此时电磁阀打开，液体流过导管。当开关断开后，铁芯下降，电磁阀关闭，液体不能通过导管流出。
（1）关于电磁阀下列说法正确的是 。
A．电磁阀中螺线管工作原理是电磁感应现象
B．铁芯可以用密度更小的铝来替代
C．增大电源电压，螺线管的磁性将会变强
D．开关闭合后，弹簧对铁芯的弹力与铁芯受到的重力是一对平衡力
（2）闭合开关，螺线管下方是 　 　极（选填“N”或“S”）。
（3）如图甲所示，开关断开时，铁芯底面到液面的距离h1为12cm，到导管底的距离h2为0.5cm，此时铁芯底面受到液体的压强是 　 　Pa。小珠认为此设计存在不足，开关断开时铁芯也可能会上升，从而使液体流过导管，这是因为 　 　。（g取10N/kg，液体的密度ρ液＝0.8×103kg/m3）
（4）小珠对电磁阀进行了改造，如图丙所示，开关断开时，液体先进入上方空间，若铁芯体积为1.5cm3，此时铁芯受到液体的浮力F1＝　 　N。如图丁所示，开关闭合后，铁芯上升，液体流入导管，此时铁芯受到的浮力F2＝　 　N。（g取10N/kg，液体的密度ρ液＝0.8×103kg/m3）
九、简答题
21．某实验小组安装的直流电动机电路如图所示．
（1）当他们闭合开关后，发现电动机转动的方向与要求的方向相反，他们怎样做才能达到要求？
（2）当他们闭合开关，将滑动变阻器的滑片向左滑动时，电动机的转速怎样变化？
答案解析部分
1．【答案】A
【解析】【解答】电源外部电流从正极出发，根据右手螺旋定则可知螺线管的右端为N极，根据同名磁极相互吸引可知，小磁针的N极向右偏转、S极向左偏转。
故答案为：A。
【分析】根据安培定则判断螺线管的磁极位置；根据磁极间的作用，判断小磁针的指向。
2．【答案】B
【解析】【解答】由图可知：该实验中有电源，是通电导体在磁场中受力的作用，是电动机原理图。B符合题意，ACD不符合题意。
故答案为：B。
【分析】通电导体在磁场中受到力的作用，是电动机的故障原理。
3．【答案】B
【解析】【解答】丝绸摩擦过的玻璃棒能“粘”纸屑，是因为摩擦起电使玻璃棒上带上了电荷，玻璃棒是带电体，带电体能够吸引轻小的物体；
A．拔火罐时罐子“粘”在皮肤上是因为大气压强的作用，A不符合题意；
B．电脑屏幕带电，带电体能够吸引轻小物体，所以容易“粘”上轻小灰尘，B符合题意；
C．两块磁铁会“粘”在一起，是由于异名磁极相互吸引，C不符合题意；
D．表面平滑的铅块紧压后会“粘”在一起是因为分子间存在引力，D不符合题意。
故答案为：B。
【分析】丝绸摩擦的玻璃棒带正电，带电体可以吸引轻小物体。
4．【答案】B
【解析】【解答】解：由磁感线可知两磁极相互排斥，且磁感线均指由磁铁向外，故两磁极均为N极，小磁针所在处磁场向上，故小磁针S极在上、N极在下。
故答案为：B。
【分析】磁体周围的磁感线是从它北极出来，回到南极.（磁感线是不存在的，用虚线表示，且不相交）
5．【答案】C
【解析】【解答】磁场中不同的点的磁场方向可以相同，如匀强磁场中各点的磁场方向可以相同，A不符合题意；磁感线上的任何一点的切线方向跟小磁针放在该点的北极指向一致，所以，磁感线不会相交，B不符合题意，C符合题意；磁场是看不见、摸不着的，但是客观存在的，D不符合题意，
故答案为：C。
【分析】磁场的方向：在磁场中的某一点，小磁针静止时北极所指的方向就是该点的磁场方向.
磁感线：描述磁场的强弱和方向而假想的曲线.磁体周围的磁感线是从它北极出来，回到南极.（磁感线是不存在的，用虚线表示，且不相交）
6．【答案】B
【解析】【解答】把滑动片向左滑动时，接入电路中的电阻减小，电流增大，电磁铁的磁性增大，因此A不符合题意，B符合题意。若增加线圈匝数，电磁铁的磁性增强，C不符合题意。若改变电流的方向，电磁铁的磁性不变，磁极改变。D不符合题意。
故答案为：B。
【分析】增强电磁铁的磁性可以增大电流，减小电阻就可以。
7．【答案】C
【解析】【解答】A、磁感线是科学家为了形象、直观的研究磁场，是通过想象而描绘出来的，所以不是真实存在的．故A错误；
B、由图可知：磁感线是不可以相交的，故B错误；
C、通电螺线管的周围有磁场，内部也有磁场，故C正确；
D、由图可知：通电螺线管周围的磁场分布不在同一平面内，故D错误．
故选C．
【分析】（1）根据理想模型方法的思路进行分析，即为了人们可以形象直观的认识磁场，科学家通过想象引入了磁感线，磁感线是假想的曲线，客观上不存在；
（2）磁场包括磁体内部和外部，通电螺丝管的外部磁场与条形磁铁的磁场相似
8．【答案】D
【解析】【解答】A.液面上升到与金属块B接触，电磁铁、U1、金属块A、金属块B构成了闭合回路，电磁铁工作，说明盐水可以允许电流通过，盐水是导体，A不符合题意；
B.盐水密度不变，由公式p=ρgh知，当液面上升，盐水深度增加时，金属块A受到的液体压强变大，B不符合题意；
C、 工作1min电流做功W=UIt=2.5V×0.3A×60s=45J，C不符合题意；
D、由图知，如果将电铃接在M点，电铃与两只灯泡都是串联，所以无论水位是否达到警戒线，电铃能发生，D错误，符合题意.
故答案为：D
【分析】在液体密度一定时，液体压强随深度的增加而增大；利用公式W=UIt得到电流做的功；串联电路用电器工作过程中互相影响，并联电路用电器工作过程中互不影响.
9．【答案】C,D
【解析】【解答】AD．由图可知，在按下一键启动按钮之前，相当于断开电磁铁的开关，电磁铁没有通电，电磁铁不能工作；按下一键启动按钮时，电磁铁通电时，吸引衔铁向下，杠杆转动，使触点接触，把电动机所在电路接通，汽车启动，A不符合题意，D符合题意；
B．由图知，电磁铁的工作电压只是电动机的工作电压的一部分，电磁铁的工作电压比电动机的工作电压低，B不符合题意；
C．一键启动按钮控制电磁铁中电流的有无，所以相当于开关，C符合题意。
故答案为：CD。
【分析】电磁铁通电时产生磁性，电磁铁吸引衔铁时工作电路接通，开关工作。
10．【答案】B,D
【解析】【解答】A. 电流从螺线管左端流入，右端流出，据安培定则可知，此时电磁铁的M端是N极，N端是S极，A不符合题意；B. 据磁极间的作用规律可知，小磁针静止时，左端是N极，右端是S极，即小磁针N极指向水平向左。B符合题意；C. D. 滑动变阻器的滑动片P向b端移动，电阻变大，电流变小，故电磁铁的磁性变弱。C不符合题意、D符合题意。
故答案为：BD.
【分析】利用安培定则可判断螺线管的磁极，则由磁极间的相互作用可判出小磁针的指向；由滑动变阻器的滑片移动可得出电路中电流的变化，则可得出螺线管中磁场的变化.
11．【答案】强；2
【解析】【解答】只有在红灯亮的期间，光控开关才闭合，若此时车辆违规闯红灯行驶时，会压上压敏电阻，从而使压敏电阻的阻值减小，在电源电压一定的情况下，电阻越小，电流就越大．电磁铁的磁性与电流有关，并且电流越大磁性越强，所以电磁铁的磁性会增强．
当电流增大到一定程度时，电磁铁会将衔铁吸下，使其与触点2接触，导致了电控照相机所在的电路接通．
故答案为：强；2．
【分析】通过违规车辆对压敏电阻压力的增大，引起了压敏电阻阻值的变化，导致了电路中电流的变化；电流的变化引起了电磁铁的磁性强弱发生了变化，进而导致了工作电路的通或断．
12．【答案】绿；红
【解析】【解答】解：当水位上涨时，水与金属B接触，由于水是导体，使控制电路接通，电磁铁吸引衔铁，使动触点与下面的静触点接触，工作电路接通，则红灯发光；当水位下降时，使控制电路断开，电磁铁失去磁性，弹簧拉着衔铁使动触点与上面的静触点接触，工作电路接通，则绿灯亮．
故答案为：绿；红．
【分析】电磁继电器一般由铁芯、线圈、衔铁、触点簧片等组成的；只要在线圈两端加上一定的电压，线圈中就会流过一定的电流，从而产生电磁效应，衔铁就会在电磁力吸引的作用下克服返回弹簧的拉力吸向铁芯，从而带动衔铁的动触点与静触点（常开触点）吸合；当线圈断电后，电磁的吸力也随之消失，衔铁就会在弹簧的反作用力返回原来的位置，使动触点与原来的静触点（常闭触点）吸合；这样吸合、释放，从而达到了在电路中的导通、切断的目的．
13．【答案】磁性，吸引衔铁；S；降低．
【解析】【解答】温度自动报警器的原理：当温度升高时，玻璃泡中的水银膨胀，水银柱上升，当升高到警戒温度即金属丝下端对应的温度时，控制电路接通，电磁铁有磁性，吸引衔铁，从而使工作电路接通报警．要使金属丝的下端向下调整，则报警温度会降低；
由电路可知电磁铁中的电流是从左端流入，右端流出，利用安培定则可以确定，电磁铁的a端为S极．
故答案为：磁性，吸引衔铁；S；降低．
【分析】温度自动报警器是由于温度计所在的环境温度的变化导致了控制电路的接通，从而实现了自动控制．
电磁铁的N、S极可以利用安培定则来确定；将金属丝向下调整，报警温度降低．
14．【答案】（1）解：电风扇转动时，加快了室内空气的流动，使人体表面汗液的蒸发加快，蒸发吸热，从而加快吸收人体更多的热量
（2）解：电风扇内的电动机是根据通电线圈在磁场中受力而转动的原理制成的。
【解析】【分析】物体由液态变为气态的过程称为汽化，汽化吸热；处在磁场中的通电导体棒，电流对导体棒有力的作用，导体棒就会运动起来，这就是电动机的原理。
15．【答案】解：小磁针左侧为N极，因此小磁针N极的指向则为磁感线的方向，故螺线管左侧为N极，则由右手螺旋定则可得，电流由左侧流入，故电源左侧为正极，右端为负极；如图所示：
【解析】【分析】小磁针静止时，N极的指向则为磁感线的方向；即可得出螺线管的磁极，利用右手螺旋定则可得出电源的正负极．
16．【答案】（1）调零
（2）
（3）左；电压表示数，使电压表示数为2.5V
（4）0.625；增大
（5）纸外；纸内
【解析】【解答】解：（1）电表的使用注意调零，观察量程、分度值；由图1可知需要调零；（2）滑动变阻器的滑片向右移动时，连入电路的阻值变小，由图可知滑动变阻器的下接线柱应接右侧；（3）由电压表的示数可知，电压为2.7V＞2.5V，根据串联分压特点，滑动变阻器的滑片应向左移，增大滑动变阻器阻值分去多余的0.2V电压；同时观察电压表到示数为2.5V为止；（4））由图5可知，小灯泡2.5V时的电流，I=0.25A，P=UI=2.5V×0.25A=0.625w，
小灯泡电阻受温度影响较大，故随电压增大而增大；（5）伸出右手，大拇指指向电流的方向，四指的方向为磁场的方向，故图7导体正下方磁场方向向外，即小磁针静止时N极的指向为纸外；图8中磁场方向垂直纸面向内．
故答案为：（1）调零；（2）如下图
；（3）左、电压表示数；（4）使电压表示数为2.5V、0.625、增大；（5）纸外；纸内．
【分析】测量灯泡电功率时，电压表测量灯泡的电压，电流表测量电流，利用电压和电流的乘积计算电功率，通电导体周围有磁场，会使小磁针的指向发生偏转。
17．【答案】（1）电磁铁
（2）衔铁；电磁铁；静触点；动触点
【解析】【解答】（1） 该电路中的控制电路是由电磁铁、低压电源和开关组成。
（2） A：衔铁；B：电磁铁；C：静触点；D：动触点。’
【分析】（1）（2）控制电路开关闭合，电磁铁中有电流通过，电磁铁有磁性，电磁铁吸引衔铁A向下运动，衔铁带动动触点D向下运动，与静触点C分开，与静触点C连接的电路断开，与下方静触点接触，与下方静触点连接的电路接通。
18．【答案】（1）解：
（2）解：
【解析】【解答】解：（1）重力和浮力的作用点为O，过作用点沿竖直向下的方向和竖直向上的方向画出重力和浮力；并且浮力应大于重力．如下图所示：（2）根据同名磁极相互排斥可得，小磁针右端为S极，左端为N极；磁体周围磁感线总是从N极回到S极；如下图所示：
【分析】（1）潜水艇受重力与浮力，由题意可知潜水艇为加速上升过程则浮力应大于重力，重力的方向竖直向下，浮力的方向竖直向上；（2）根据磁极间的相互作用可知小磁针的磁极；在磁体周围，磁感线总是从磁体的N极指向S极．
19．【答案】（1）随室内温度的升高,热敏电阻的阻值减小,控制电路中电流增大,当电流达到15 mA时,衔铁被吸合,右侧空调电路连通,空洞开始工作。当温度下降时,控制电路电阻增大,电流减小,减小到一定值,使空调电路断开,这样就实现了自动控制
（2）电路启动时的总电阻：R总＝ ＝400Ω，此时热敏电阻的阻值：R热＝R总 R0＝400Ω 10Ω＝390Ω，对照表格数据可知，此时的启动温度是25℃
（3）因为电路启动时的总电阻为400Ω，由表中数据可知，空调启动温度设定为30℃时，热敏电阻的阻值为360Ω，则电路中还应串联的电阻：R′＝R热＝R总 R热′ R0＝400Ω 360Ω 10Ω＝30Ω。
（4）可以通过将左边电源改为可调压电源来实现对其控制
【解析】【分析】（1）热敏电阻随温度增大而减小，当电阻减小时，电流变大，电磁铁的磁性增强，吸引衔铁，工作电路接通；
（2）根据电压和电流计算电阻的大小，在利用串联电路总电阻等于各用电器电阻之和，计算热敏电阻的阻值，并判断温度；
（3）根据不同温度判断热敏电阻的阻值，利用总电阻和其它电阻判断需要串联的电阻大小；
（4）除了改变滑动变阻器，还可以改变电源改变电路中的电流。
20．【答案】（1）C
（2）S
（3）960；铁芯底面受到向上的压力，当h1足够大，液体对铁芯底面向上的压力大于铁芯受到的重力时，铁芯上升
（4）0；0.012
【解析】【解答】 （1）A、通电螺线管工作原理是电流的磁效应，故A错误；
B、磁体能够吸引铁、钴、镍等物质，铝不会被磁化磁体不吸引铝，故铁芯不能用铝替代，故B错误；
C、匝数相同时，增大电源电压，使线圈中电流变大，螺线管磁性变强，故C正确；
D、开关闭合，竖直方向上，铁芯受到重力，弹力，磁力，液体对底面向上的压力，四个力平衡，故D错误。
故选：C；
（2）由安培定则可得，右手握住螺线管，四指指向电流向，大拇指所指的那端就是螺线管的N极，故螺线管上方是N极，下方是S极；
（3）根据深度和液体密度可知，铁芯底面受到的压强：p=ρ液gh1=0.8×103kg/m3×10N/kg×0.12m=960Pa，
铁芯底面受到向上的压力，当h1足够大，液体对铁芯底面向上的压力大于铁芯受到的重力时，铁芯上升，所以开关断开时铁芯也可能会上升，从而使液体流过导管；
（4）图丙中，铁芯下表面与水不接触，铁芯不受浮力，所以受到的浮力F1=0N；图丁中，开关闭合，通电螺线管有磁性，吸了铁芯向上运动，液体流入导管，铁芯浸没在液体中V排=V铁=1.5cm3=1.5×10-6m3，此时铁芯受到的浮力F2=ρ液gV排=0.8×103kg/m3×10N/kg×1.5×10-6m3=0.012N。
【分析】（1）电磁阀的原理是电流的磁效应；磁体能够吸引铁、钴、镍等物质；通电螺线管的磁场强弱与电流的强度有关；对铁芯进行受力分析，可确定对应的平衡力；根据安培定则，可判断通电螺线管的磁极；根据p=ρgh，可计算铁芯底面受到液体的压强；根据铁芯的受力分析，铁芯断电后可能会上升的原因；浮力的实质是液体对物体上下表面的压力差；根据F2=ρ液gV排计算铁芯受到的浮力。
21．【答案】解：（1）影响电动机的转向的因素是电流的方向和磁场的方向，由于磁场的方向已经在电动机内部固定，故要改变电动机的转动方向，只能改变一下电流的方向，即将电源正负极对调；
（2）当他们闭合开关，将滑动变阻器的滑片向左滑动时，接入电路中的电阻变小，电路中的电流变大即通过电动机的电流变大，因通过电动机的电流越大、转速越大，所以此时电动机的转速变大．
答：（1）将电源正负极对调即可；
（2）转速变大．
【解析】【分析】（1）通电导体在磁场中会受力转动，影响电动机转动方向的因素有：电流的方向和磁场的方向；
（2）根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律可知电路中电流的变化即通过电动机电流的变化，再根据其他条件相同时电流越大、电动机转速越大解答转速的变化．
