3.5奇妙的透镜(1课时)(共17张PPT)

(共17张PPT)
请翻开课本65页
学习目标
1、知道什么是凸透镜、凹透镜。
2、了解凸透镜和凹透镜对光线的作用。
3、掌握三条特殊光线的画法
透镜在日常生活中的应用
照相机上的透镜
透镜在日常生活中的应用
眼镜上的镜片

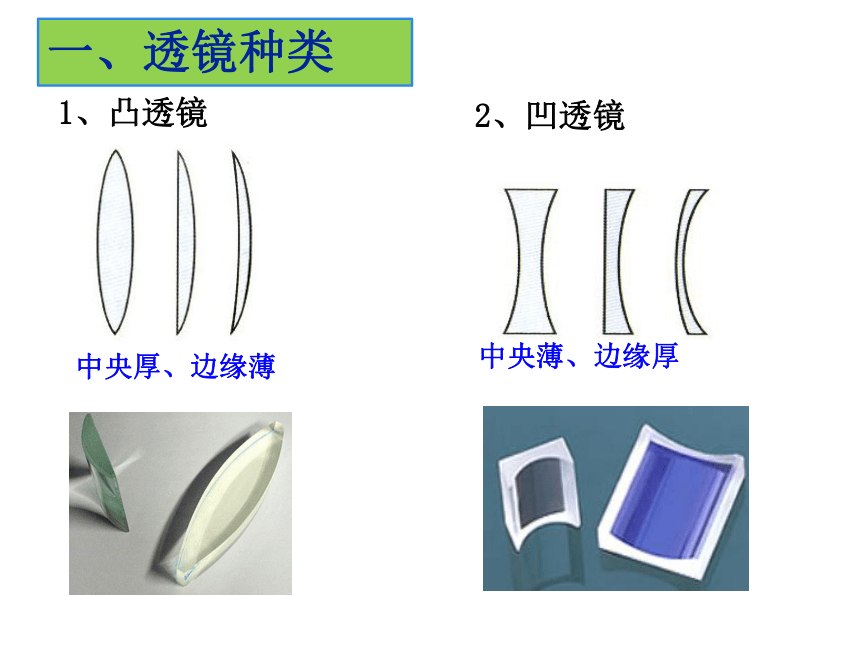

一、透镜种类
1、凸透镜
中央厚、边缘薄
中央薄、边缘厚
2、凹透镜
属于凸透镜的是：
属于凹透镜的是：
A 、C、D
B 、E 、F
练一练：那些是凸透镜？那些是凹透镜？
A
B
C
D
E
F
Ｇ
一、透镜种类
1．主光轴：通过两个球面球心的直线。
2．光心：光心是主光轴上的一点，通过这点的光线穿过透镜时不改变方向。
凸透镜
光心
主光轴
O
F
F
凸透镜
焦点
3．焦点（F）：定义
焦距（f）：光心O到焦点的距离。
焦距f
二、透镜的主光轴和光心
凹透镜
光心
主光轴
O
F
F
凹透镜
虚焦点
平行于主光轴的光线通过凹透镜后发散，发散光线的反向延长线相交于主光轴上，它不是实际光线的会聚点，叫虚焦点(F)。
二、透镜的主光轴和光心
凹透镜对光有 作用
凸透镜
凹透镜
F
F
O
f焦距
活动1
观察透镜对光的作用
凸透镜对光有 作用
会聚
结论1:
发散
结论2:
F
O
F
f焦距
三、透镜对光的作用
F
F
F
F
1、 通过光心的光线 传播方向不改变。
2、平行于主光轴的光线 经凸透镜折射后会聚于焦点，
经凹透镜折射后发散，发散光线的反向延长线通过虚焦点。
3、经过凸透镜焦点的光线 折射后平行于主光轴射出。
对着凹透镜异侧虚焦点入射的光线 折射后平行于主光轴射出 。
四、三条特殊光线的画法
怎样测量呢？
五、测定凸透镜的焦距
f
让平行主光轴的光射入凸透镜，移动凸透镜直到出现最小最亮的光斑，用直尺测出光斑到光心的距离。
测焦距的方法：
五、测定凸透镜的焦距
信息浏览：用冰取火示意图
公元前2世纪，古人用冰凸透镜向日取火
信息浏览：用冰凸透镜向日取火
　　1、透镜是利用光的　　　规律制成的，透镜有两
类：一类是中间厚边缘薄的透镜叫做　　　　　　；
另一类是中间薄边缘厚的透镜叫　　　　　　。
折射
凸透镜
凹透镜
　　2、光心大致在透镜中心处，通过光心和球面球心的直线叫做透镜的　　　　　　。
　　3、凸透镜对光有　　　　作用，凹透镜对光有____　　　　作用。
发散
会聚
主光轴
当堂训练
4.完成下列光路图：
当堂训练
一、透镜种类
1、凸透镜
2、凹透镜:
凸透镜对光有会聚作用
二、透镜的主光轴和光心
三、凸透镜对光线的作用
3、焦距f：光心O与焦点F两点之间的距离
1、光心O：透镜的中心
2、焦点F：
平行主光轴的光线
经过焦点的光线
经过光心的光线
平行主光轴的光线
光线延长线过虚焦点
经过光心的光线
五、测量凸透镜的焦距
凹透镜对光有发散作用
四、三条特殊光线的画法
本节小结
