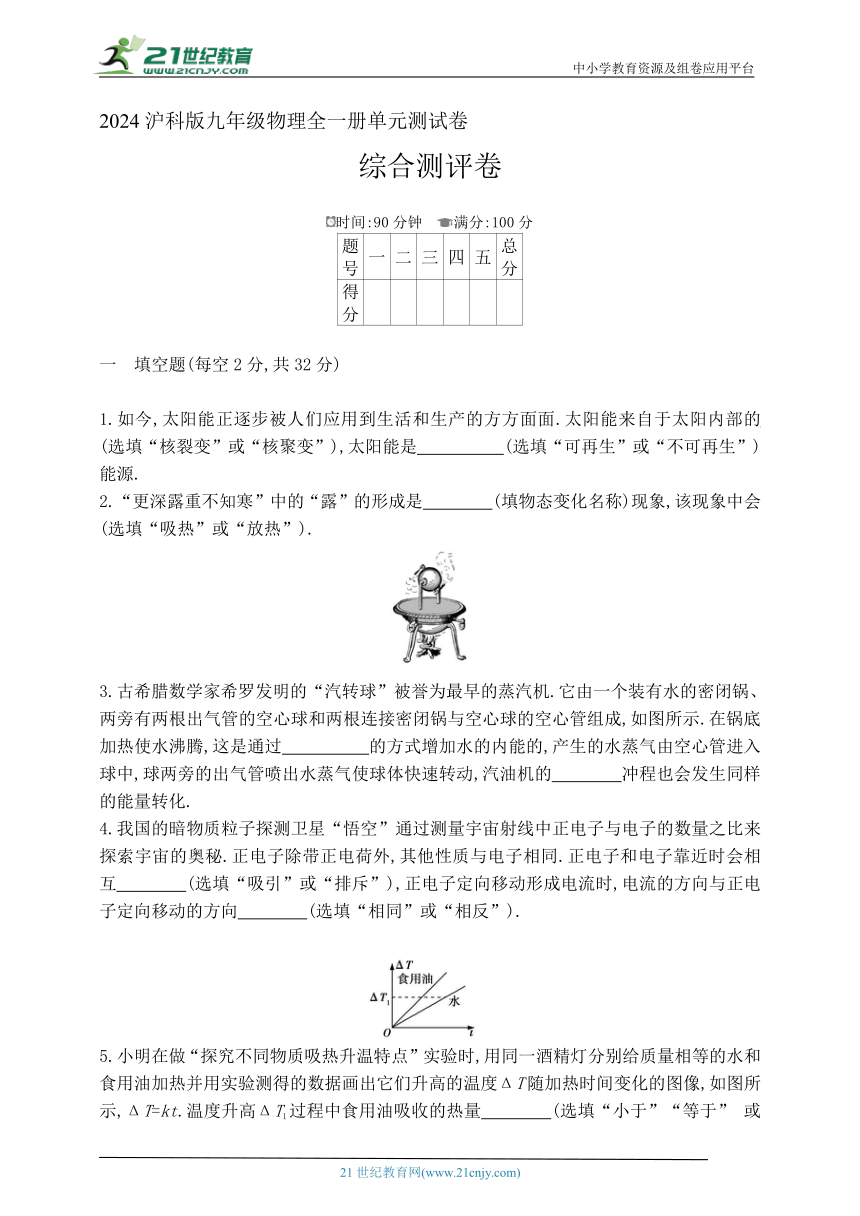

2024沪科版九年级物理全一册单元测试卷
综合测评卷
时间:90分钟　满分:100分　　　　
题号 一 二 三 四 五 总分
得分
一　填空题(每空2分,共32分)
　　　　　　　　　　　　　　　　　　　　　　
1.如今,太阳能正逐步被人们应用到生活和生产的方方面面.太阳能来自于太阳内部的　　　　(选填“核裂变”或“核聚变”),太阳能是　　　　　(选填“可再生”或“不可再生”)能源.
2.“更深露重不知寒”中的“露”的形成是　　　　(填物态变化名称)现象,该现象中会　　　　(选填“吸热”或“放热”).
3.古希腊数学家希罗发明的“汽转球”被誉为最早的蒸汽机.它由一个装有水的密闭锅、两旁有两根出气管的空心球和两根连接密闭锅与空心球的空心管组成,如图所示.在锅底加热使水沸腾,这是通过　　　　　的方式增加水的内能的,产生的水蒸气由空心管进入球中,球两旁的出气管喷出水蒸气使球体快速转动,汽油机的　　　　冲程也会发生同样的能量转化.
4.我国的暗物质粒子探测卫星“悟空”通过测量宇宙射线中正电子与电子的数量之比来探索宇宙的奥秘.正电子除带正电荷外,其他性质与电子相同.正电子和电子靠近时会相互　　　　(选填“吸引”或“排斥”),正电子定向移动形成电流时,电流的方向与正电子定向移动的方向　　　　(选填“相同”或“相反”).
5.小明在做“探究不同物质吸热升温特点”实验时,用同一酒精灯分别给质量相等的水和食用油加热并用实验测得的数据画出它们升高的温度ΔT随加热时间变化的图像,如图所示,ΔT=kt.温度升高ΔT1过程中食用油吸收的热量　　　　(选填“小于”“等于” 或“大于”)水吸收的热量;用c1和c2分别表示水和食用油的比热容,则k水∶k食用油等于　　　　.

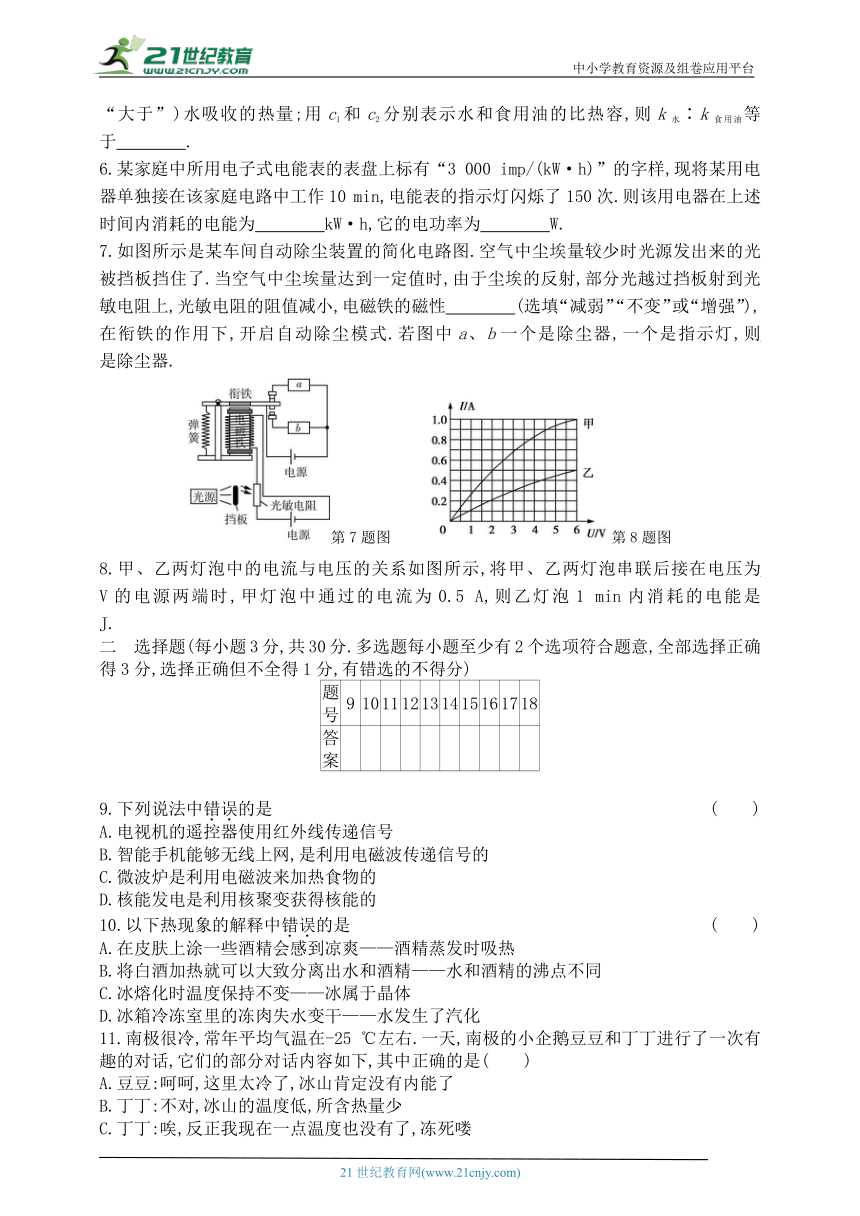

6.某家庭中所用电子式电能表的表盘上标有“3 000 imp/(kW·h)”的字样,现将某用电器单独接在该家庭电路中工作10 min,电能表的指示灯闪烁了150次.则该用电器在上述时间内消耗的电能为　　　　kW·h,它的电功率为　　　　W.
7.如图所示是某车间自动除尘装置的简化电路图.空气中尘埃量较少时光源发出来的光被挡板挡住了.当空气中尘埃量达到一定值时,由于尘埃的反射,部分光越过挡板射到光敏电阻上,光敏电阻的阻值减小,电磁铁的磁性　　　　(选填“减弱”“不变”或“增强”),在衔铁的作用下,开启自动除尘模式.若图中a、b一个是除尘器,一个是指示灯,则　　　是除尘器.
第7题图　　第8题图
8.甲、乙两灯泡中的电流与电压的关系如图所示,将甲、乙两灯泡串联后接在电压为　　　　V的电源两端时,甲灯泡中通过的电流为0.5 A,则乙灯泡1 min内消耗的电能是　　　　J.
二　选择题(每小题3分,共30分.多选题每小题至少有2个选项符合题意,全部选择正确得3分,选择正确但不全得1分,有错选的不得分)
题号 9 10 11 12 13 14 15 16 17 18
答案
9.下列说法中错误的是 (　　)
A.电视机的遥控器使用红外线传递信号
B.智能手机能够无线上网,是利用电磁波传递信号的
C.微波炉是利用电磁波来加热食物的
D.核能发电是利用核聚变获得核能的
10.以下热现象的解释中错误的是 (　　)
A.在皮肤上涂一些酒精会感到凉爽——酒精蒸发时吸热
B.将白酒加热就可以大致分离出水和酒精——水和酒精的沸点不同
C.冰熔化时温度保持不变——冰属于晶体
D.冰箱冷冻室里的冻肉失水变干——水发生了汽化
11.南极很冷,常年平均气温在-25 ℃左右.一天,南极的小企鹅豆豆和丁丁进行了一次有趣的对话,它们的部分对话内容如下,其中正确的是(　　)
A.豆豆:呵呵,这里太冷了,冰山肯定没有内能了
B.丁丁:不对,冰山的温度低,所含热量少
C.丁丁:唉,反正我现在一点温度也没有了,冻死喽
D.豆豆:呵呵,我们一起跳舞吧,这样暖和一些
第11题图　　　第12题图
12.如图所示的电路,电源电压不变.闭合开关S后,灯L1和L2均发光,过了一段时间,一盏灯突然熄灭,而电流表和电压表的示数都不变,则发生的故障可能是 (　　)
A.L2开路　　　B.L1开路　　　C.L2短路　　　D.L1短路
13.在使用电磁炉过程中,为避免因温度过高而烧坏线圈,电磁炉内用来加热的电磁发热体工作时,起降温作用的风扇一定开始工作;电磁发热体停止工作后,风扇还会继续工作一段时间才停止工作.下列各图中符合该电路设计要求的是 (　　)
A　B　C　D
14.如图所示电路中,已知电源电压不变,ae和bf是规格相同的电阻丝,c、d两金属圆环始终与电阻丝保持良好的接触,设灯泡L电阻不变,导线和金属圆环的电阻忽略不计.闭合开关,当灯泡L随cd段导线一起向右移动时,下列说法正确的是 (　　)
A.电压表示数变小,电流表示数变大,灯泡L变亮
B.电压表示数变小,电流表示数变小,灯泡L变暗
C.电压表示数变大,电流表示数变小,灯泡L变暗
D.电压表示数变大,电流表示数变大,灯泡L变亮
15.如图是一个家用除螨仪,它的部分参数如下表所示.对于该除螨仪,下列说法正确的是 (　　)
　　
额定电压:220 V 电源线长:外露4 m
额定功率:400 W 产品净重:1.2 kg
进风过滤:精钢滤网+HEPA 出风过滤:海绵
A.除螨仪能在50 V电压下正常工作
B.除螨仪正常工作时每秒消耗电能400 J
C.除螨仪正常工作时的电流是8 A
D.除螨仪所受重力为1.2 kg
16.有一种佩戴在手腕上的“计步器”,其构造是在一段塑料管中密封一小块磁铁,管外缠绕着线圈.当人跑步时,磁铁在管中反复运动,线圈的输出电流随之不停地变化,显示出运动步数.下图与“计步器”的基本原理相同的是 (　　)
A.扬声器 　　B.动圈式话筒
C.探究影响电磁铁
磁性强弱的因素 　　　D.电铃
17.某家庭电路的组成如图所示,下列说法正确的是 (　　)
A.控制灯泡的开关要接在零线上
B.图中的四个插座中有三个是并联的
C.彩灯接入电路后都不亮,可能是其中的一个小彩灯短路
D.有金属外壳的家用电器必须使用三孔插座,以确保安全
18.(多选)如图是一种测量环境湿度的仪器的简化工作原理图.电源电压恒为6 V,定值电阻R为15 Ω;R0为湿敏电阻,其阻值随环境湿度的增加而减小,阻值范围为10~20 Ω;电压表量程为0~3 V,电流表量程为0~0.6 A.闭合开关S,当环境湿度增加时,在保证两电表安全的前提下,下列说法中正确的是 (　　)
A.电流表示数变大,R0两端的电压变小
B.电压表示数与电流表示数的比值变大
C.R0的阻值可以为10 Ω
D.电路的最大功率为1.2 W
三　作图题(共4分)
19.(2分)如图甲所示是小明家常用的一个插线板.他在使用中发现:插线板上的开关闭合时,指示灯(发光二极管)会发光,插孔正常供电;如果指示灯损坏,开关闭合时插孔也能正常供电.根据上述现象,请在图乙中画出插线板中开关、指示灯和部分插孔的连接方式,并与输电线接通.
　　　　甲　　　　　　　　　　乙
20.(2分)根据图甲中通电螺线管的N极,标出磁感线方向、小磁针的N极,并在括号内标出电源的正、负极.
四　实验探究题(共20分)
21.(5分)在探究水的沸腾实验中,小明小组和小军小组通过实验分别画出了水的温度随时间变化的图像(纵坐标未标记刻度值),如图甲中a、b所示.
(1)图乙所示是8 min时小军小组实验中水沸腾时的情景,请在图甲相应虚线框内写出水的沸点.分析图甲可知,当时的大气压　　　　(选填“<”“>”或“=”)1标准大气压.
(2)10 min后,小军小组将酒精灯移走,过了一会儿,水停止沸腾,这说明沸腾需要　　　　　　.
(3)小明小组实验中水开始沸腾的时间比小军小组提前了　　　min,原因可能是　　　　　　　　　　　　　　　　(写出一种即可).
22.(7分)为了研究通过导体的电流与导体两端的电压的关系,小明设计了如图甲所示的电路.电源电压恒为6 V,R1是定值电阻,R2是滑动变阻器.
(1)连接实物电路,闭合开关后,移动滑片P,发现电压表示数始终为电源电压,原因是将滑动变阻器的　　　　　　(选填“上方”“下方”或“一上一下”)两个接线柱接入了电路.
(2)改正错误后,小明继续实验,根据实验数据在图乙上描点.根据图乙所示的数据,可总结出通过导体的电流与导体两端的电压的关系为　　　　　　　　　　　　　　　　　　　 　　　　　　.
(3)分析图乙可知,小明实验中所选择的滑动变阻器的规格是　　　.(填选项前的字母)
A.10 Ω　2 A　　B.25 Ω　2 A　　C.25 Ω　0.5 A
(4)图乙中,阴影部分的面积大小表示电流为0.2 A时　　　　　　.(填写物理量名称)
(5)小明还想探究“串联电路的电压特点”,于是把电流表拆掉,去找老师换了一个电压表,并设计了如图丙所示的电路图,图丁所示为小明连接的实验电路,其中有一处连接错误,请在错误的导线上打“×”并画出正确的连线.
(6)改正电路后,根据测得的实验数据,小明绘制了如图戊所示的图像,其中与电压表V2的示数对应的图线是　　　　(选填“a”或“b”).
23.(8分)一小灯泡的额定电压为2.5 V,图甲是测量其电阻的实验电路图.
(1)请按照图甲,将图乙中的实物电路连接完整.
(2)闭合开关,调节滑动变阻器,当电压表示数为 2.5 V 时,小灯泡正常发光,电流表示数如图丙所示,则此时通过小灯泡的电流为　　　　A.
(3)调节滑动变阻器,让小灯泡两端的电压逐渐减小,会发现小灯泡变暗直至完全不发光,可以猜想此过程中灯丝的温度　　　　(选填“升高”“不变”或“降低”).
(4)测量数据如下表所示.
电压U/V 2.5 2.1 1.7 1.3 0.9 0.5
电流I/A 0.26 0.24 0.21 0.19 0.16
分析表中数据,可以发现小灯泡两端的电压越低,灯丝的电阻越　　　　.
五　综合应用题(共14分)
24.(6分)如图所示,是某型号的爆米花机的电路图,该爆米花机具有制作和保温的功能.只闭合开关S1时,R1加热,电动机搅拌,开始制作爆米花;只闭合开关S2时,R2保温,防止爆米花变凉;爆米花机的铭牌如表所示.[c玉米=1.2×103 J/(kg·℃)]
(1)将100 g、20 ℃的玉米粒加热到300 ℃成为爆米花时,求玉米粒需要吸收的热量;
(2)电阻R1发热,把100 g、20 ℃的玉米粒加热成为爆米花,需要用时5 min,求R1的加热效率;
(3)求保温电阻R2的阻值.
　
额定电压 220 V
加热功率 200 W
保温功率 22 W
电动机功率 40 W
25.(8分)在如图甲所示电路中,小灯泡L上标有“2.5 V”的字样,小灯泡两端电流与电压的关系如图乙所示,滑动变阻器的最大阻值是 40 Ω,两电流表的量程都是0~0.6 A.当S1、S2都断开,滑动变阻器的滑片P移到中点时,电流表A1的示数为0.28 A;当S1、S2都闭合,滑片P滑到a点时,A1、A2示数之比为5∶2.求:
(1)电源电压;
(2)R2的阻值;
(3)当两只开关处于何种状态时电路的电功率最大 最大的电功率是多少
　　　　　　　甲　　　　　　　　　　　　乙
九年级全一册综合测评卷
9 10 11 12 13 14 15 16 17 18
D D D B A B B B D AD
1.核聚变　可再生
【解析】在太阳内部,氢原子核在超高温下发生聚变,释放出巨大的核能,因此,太阳能来自于核聚变;目前的核电站利用的核能是通过核裂变得到的,要将二者区分开.
2.液化　放热
【解析】露是空气中的水蒸气温度降低液化形成的,液化过程中会放出热量.
3.热传递　做功
【解析】喷出的水蒸气使球体快速转动,水蒸气的内能转化为球体的机械能.汽油机的做功冲程也是将内能转化为机械能.
【素养落地】本题结合“汽转球”命题,考查用内能及能量转化的知识分析“汽转球”的原理,对学生的知识迁移能力要求较高.
4.吸引　相同
【解析】电子带负电,正电子带正电,正电子和电子会相互吸引;人们规定电流方向为正电荷定向移动的方向,正电子定向移动形成电流时,电流方向与正电子定向移动的方向相同.
5.小于　c2∶c1
【解析】由题图可知,升高相同的温度,水的加热时间更长,说明水吸收的热量更多;依题意,ΔT=kt,又ΔT=,故k=.因为Q水∶t水=Q食用油∶t食用油且m水=m食用油,所以k水∶k食用油=∶=∶=c2∶c1.
6.0.05　300
【解析】指示灯闪烁了150次,则该用电器消耗的电能为 kW·h=0.05 kW·h.电功率为P===0.3 kW=300 W.
7.增强　b
【解析】光敏电阻的阻值减小,通过线圈中的电流增大,电磁铁的磁性增强,衔铁被吸下,使动触点与下面的静触点接通,开启除尘模式,所以b是除尘器.
8.8　180
【解析】甲、乙两灯泡串联,甲灯泡中通过的电流为0.5 A时,因串联电路中各处的电流相等,所以I乙=I甲=0.5 A;由题图可知,两灯泡两端的电压分别为U甲=2 V、U乙=6 V,又因串联电路总电压等于各分电压之和,所以电源电压U=U甲+U乙=2 V+6 V=8 V;乙灯泡1 min内消耗的电能W乙=U乙I乙t=6 V×0.5 A×60 s=180 J.
9.D　目前的核电站发电是利用核裂变来获得核能的,不是利用核聚变.故选D.
10.D　在皮肤上涂一些酒精,酒精蒸发时吸收热量,所以会感到凉爽,A中说法正确;对白酒加热,并使其温度保持略高于酒精的沸点,酒精不断变成气态而逸出,从而将水和酒精分开,B中说法正确;晶体在熔化时温度保持不变,C中说法正确;冰箱冷冻室中的冻肉失水变干,是固态的冰变成了气态的水蒸气,发生的物态变化是升华,D中说法错误.
11.D　一切物体都有内能,A错误;热量是一个过程量,不能说含有多少热量,B错误;温度是指物体的冷热程度,因此无论多低的温度也有具体的数值,C错误;跳舞时通过做功可使自身温度升高从而变得暖和一些,D正确.
【素养落地】以两只小企鹅的对话为情境,考查内能的有关知识,有利于激发学生的学习兴趣,体现了核心素养中的物理观念.
12.B　由题图可知,两灯并联,电压表测量的是电源电压,电流表测量的是通过L2的电流.若该电路中有一灯短路,则两灯均熄灭,所以不可能发生短路,C、D错误;如果L2开路,则电流表示数变为0,电压表示数不变,A错误;如果L1开路,则L1熄灭,L2不受影响,电流表和电压表的示数均不变,B正确.故选B.
13.A　由于风扇能够独立工作,说明电磁发热体和风扇是并联的;电磁发热体工作时,风扇一定工作,说明电路的干路上有一个开关同时控制这两个用电器;电磁发热体不工作时,风扇还会单独工作,说明电磁发热体所在的支路一定有一个开关,故符合该电路设计要求的只有A选项.
14.B　题图所示电路中电流表测量电路中的电流,电压表测量灯泡L两端的电压,当c、d两金属圆环向右移动时,两电阻丝接入电路中的电阻变大,电路中的总电阻变大,由I=可知,电路中的电流变小,电流表示数变小;灯泡L的亮度取决于其实际功率的大小,由P=I2R可知,灯泡L的实际功率变小,灯泡L变暗;当c、d两金属圆环向右移动时,两电阻丝接入电路的电阻变大,根据串联电路的分压特点可知,两电阻丝两端的电压变大,则灯泡L两端的电压变小,电压表示数变小,综上可知B正确.
15.B　由表中数据可知除螨仪的额定电压为220 V,选项A错误;除螨仪正常工作时每秒消耗的电能W=Pt=400 W×1 s=400 J,选项B正确;除螨仪正常工作时的电流I==≈1.82 A,选项C错误;除螨仪的质量为1.2 kg,选项D错误.故选B.
16.B　根据“计步器”的特点可知,当人佩戴着“计步器”跑步时,磁铁在塑料管中反复运动,使线圈切割磁感线从而产生感应电流,因此,“计步器”的工作原理是电磁感应.扬声器的工作原理是通电导体在磁场中受力运动,A错误;动圈式话筒的工作原理是电磁感应,B正确;探究影响电磁铁磁性强弱的因素时利用的是电流的磁效应,C错误;电铃是利用电流的磁效应工作的,D错误.
17.D　控制灯泡的开关应该接在火线上,A错误;家庭电路中的用电器是并联的,题图中的四个插座都是并联的,B错误;由题图可知小彩灯之间是串联的,如果有一个小彩灯短路,其他的小彩灯仍然可以发光,C错误.
18.AD　当环境湿度增加时,R0的阻值减小,电路中的电流变大,电流表示数变大,定值电阻R两端的电压变大,由于电源电压不变,所以R0两端电压变小,A项说法正确.电压表示数与电流表示数的比值是电阻R的阻值,所以该比值不变,B项说法错误.当R0的电阻等于10 Ω时,电路中的电流I===0.24 A,R两端的电压UR=IR=0.24 A×15 Ω=3.6 V,此时R两端的电压超出电压表的量程,C项说法错误.根据C项的分析可知,当电压表示数等于3 V时,电路中电流最大,电路的电功率最大,此时电路电流Imax==0.2 A,电路的最大功率P=UImax=6 V×0.2 A=1.2 W,D项说法正确.
19.如图所示.
【解析】插线板上的开关闭合时,指示灯会发光,插孔正常通电,说明开关同时控制指示灯和插孔,指示灯和插孔可能串联,也可能并联;而指示灯损坏,开关闭合时插孔也能正常供电,说明指示灯和插孔是并联的.
20.如图所示.
21.(除标注外,每空1分)(1)如图所示.(1分)　<　(2)吸热
(3)3　小明小组烧杯中的水较少(合理即可)
22.(除标注外,每空1分) (1)上方　(2)当电阻一定时,通过导体的电流与它两端的电压成正比　(3)B　(4)定值电阻的电功率　(5)如图所示.(2分)　(6)b
【解析】(2)把题图乙中的点连起来,发现是一条经过原点的直线,说明当电阻一定时,通过导体的电流与它两端的电压成正比;(3)由题图乙可知,当U1=1 V时,I=0.2 A,定值电阻R1===5 Ω,滑动变阻器此时接入电路中的阻值R2= = =25 Ω,再根据电路中的电流可以大于0.5 A可知,所选滑动变阻器的规格为“25 Ω　2 A”;(4)题图乙中,阴影部分的面积等于定值电阻两端的电压和电流的乘积,故阴影部分的面积表示电流为0.2 A时定值电阻的电功率;(6)电压表V2测滑动变阻器两端的电压,当滑动变阻器接入电路的电阻变大时,电路中的电流变小,滑动变阻器两端的电压变大,故电压表V2的示数对应的图线是b.
23.(作图2分,每空2分)(1)如图所示.　(2)0.28　(3)降低　(4)小
【解析】(1)根据题图丙以及题表中的数据可知电流表应选用0~0.6 A量程;根据题图甲可知,开关右侧的接线柱应与滑动变阻器的一个上接线柱C或D相连,电流表的“0.6”接线柱应与滑动变阻器的右下接线柱B相连.(2)根据题图丙可知,电流表的分度值为0.02 A,指针指在“0.2”刻度后的第4条刻度线处,因此电流表的示数为0.2 A+0.02 A×4=0.28 A,即此时通过小灯泡的电流为0.28 A.(3)小灯泡逐渐变暗直至不发光的过程中,小灯泡的功率逐渐减小,电能转化成的内能逐渐减少,因此灯丝的温度逐渐降低.(4)根据题表中的数据,分别计算不同电压下的电阻,如下表所示.根据表中数据可知,小灯泡两端的电压越低,灯丝的电阻越小.
电压U/V 2.5 2.1 1.7 1.3 0.9 0.5
电流I/A 0.28 0.26 0.24 0.21 0.19 0.16
电阻R/Ω 8.9 8.1 7.1 6.2 4.7 3.1
24.(1)玉米粒需要吸收的热量Q吸=c玉米mΔt=1.2×103 J/(kg·℃)×0.1 kg×(300 ℃-20 ℃)=3.36×104 J(2分)
(2)W=P加热t时=200 W×5×60 s=6×104 J
η=×100%=×100%=56% (2分)
(3)R2===2 200 Ω (2分)
25.当S1、S2都断开,滑动变阻器的滑片移到中点时,小灯泡L与R1的一半电阻串联,则R1两端电压U1==0.28 A×20 Ω=5.6 V,而由题图乙可知,电流为0.28 A时,小灯泡两端的电压UL=2 V,则电源电压U=U1+UL=5.6 V+2 V=7.6 V (2分)
(2)当S1、S2都闭合,滑片P滑到a点时,R1与R2并联,有(I1+I2)∶I2=5∶2,得I1∶I2=3∶2,则R1∶R2=2∶3,而R1=40 Ω,故R2=60 Ω (2分)
(3)根据P=,当电路中电阻最小时,电功率最大,因此当S1、S2都闭合,或S2闭合、S1断开,干路电流达到最大时,电功率最大 (2分)
因为电流表A1的量程为0~0.6 A,干路电流最大可达到0.6 A,而电源电压U=7.6 V,所以Pm=UIm=7.6 V×0.6 A=4.56 W (2分)
