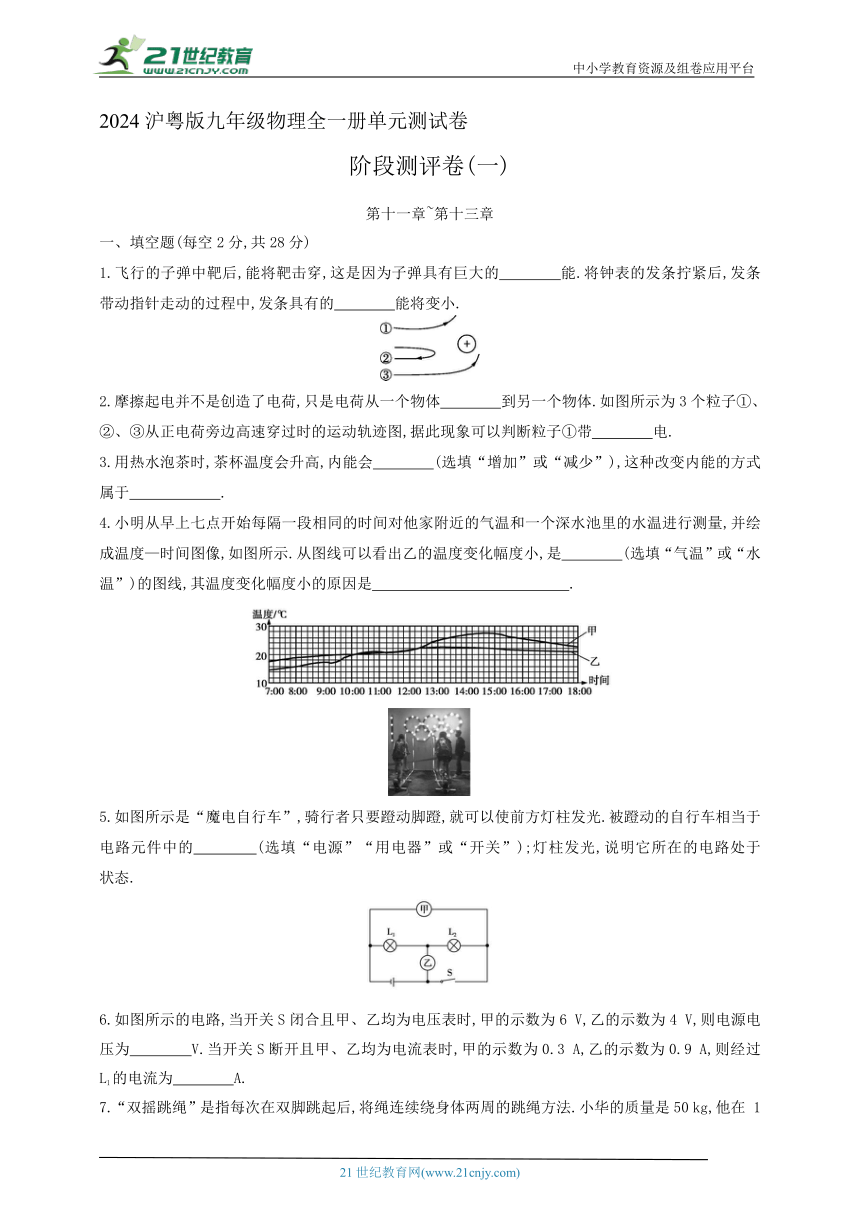

2024沪粤版九年级物理全一册单元测试卷
阶段测评卷(一)
第十一章~第十三章
一、填空题(每空2分,共28分)
1.飞行的子弹中靶后,能将靶击穿,这是因为子弹具有巨大的　　　　能.将钟表的发条拧紧后,发条带动指针走动的过程中,发条具有的　　　　能将变小.
2.摩擦起电并不是创造了电荷,只是电荷从一个物体　　　　到另一个物体.如图所示为3个粒子①、②、③从正电荷旁边高速穿过时的运动轨迹图,据此现象可以判断粒子①带　　　　电.
3.用热水泡茶时,茶杯温度会升高,内能会　　　　(选填“增加”或“减少”),这种改变内能的方式属于　　　　　　.
4.小明从早上七点开始每隔一段相同的时间对他家附近的气温和一个深水池里的水温进行测量,并绘成温度—时间图像,如图所示.从图线可以看出乙的温度变化幅度小,是　　　　(选填“气温”或“水温”)的图线,其温度变化幅度小的原因是　　　　　　　　　　　　　.
5.如图所示是“魔电自行车”,骑行者只要蹬动脚蹬,就可以使前方灯柱发光.被蹬动的自行车相当于电路元件中的　　　　(选填“电源”“用电器”或“开关”);灯柱发光,说明它所在的电路处于　　　　状态.
6.如图所示的电路,当开关S闭合且甲、乙均为电压表时,甲的示数为6 V,乙的示数为4 V,则电源电压为　　　　V.当开关S断开且甲、乙均为电流表时,甲的示数为0.3 A,乙的示数为0.9 A,则经过L1的电流为　　　　A.
7.“双摇跳绳”是指每次在双脚跳起后,将绳连续绕身体两周的跳绳方法.小华的质量是50 kg,他在 1 min内摇绳240圈,每次跳起,双脚离地高度为12 cm,则1 min 内小华克服自身重力做的功为　　　　J,平均功率为　　　　W.(g=10 N/kg)
二、选择题(每小题3分,共27分.多选题每小题至少有2个选项符合题意,全部选择正确得3分,选择正确但不全得1分,有错选的不得分)

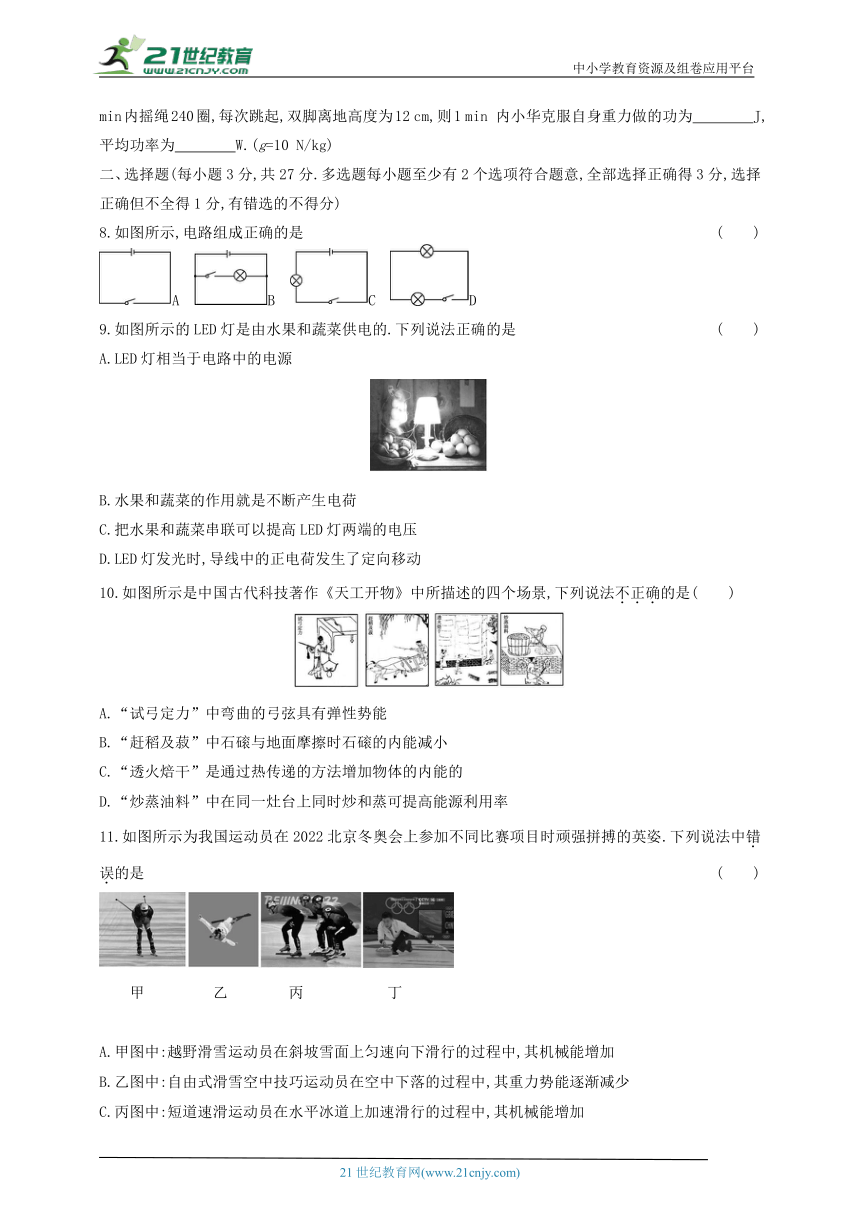

8.如图所示,电路组成正确的是 (　　)
A　B　C　D
9.如图所示的LED灯是由水果和蔬菜供电的.下列说法正确的是 (　　)
A.LED灯相当于电路中的电源
B.水果和蔬菜的作用就是不断产生电荷
C.把水果和蔬菜串联可以提高LED灯两端的电压
D.LED灯发光时,导线中的正电荷发生了定向移动
10.如图所示是中国古代科技著作《天工开物》中所描述的四个场景,下列说法不正确的是(　　)
A.“试弓定力”中弯曲的弓弦具有弹性势能
B.“赶稻及菽”中石磙与地面摩擦时石磙的内能减小
C.“透火焙干”是通过热传递的方法增加物体的内能的
D.“炒蒸油料”中在同一灶台上同时炒和蒸可提高能源利用率
11.如图所示为我国运动员在2022北京冬奥会上参加不同比赛项目时顽强拼搏的英姿.下列说法中错误的是 (　　)
　　甲　　 　　乙　　　　丙　　　　　 丁
A.甲图中:越野滑雪运动员在斜坡雪面上匀速向下滑行的过程中,其机械能增加
B.乙图中:自由式滑雪空中技巧运动员在空中下落的过程中,其重力势能逐渐减少
C.丙图中:短道速滑运动员在水平冰道上加速滑行的过程中,其机械能增加
D.丁图中:运动员将冰壶推出后,人不再对冰壶做功,冰壶的机械能逐渐减少

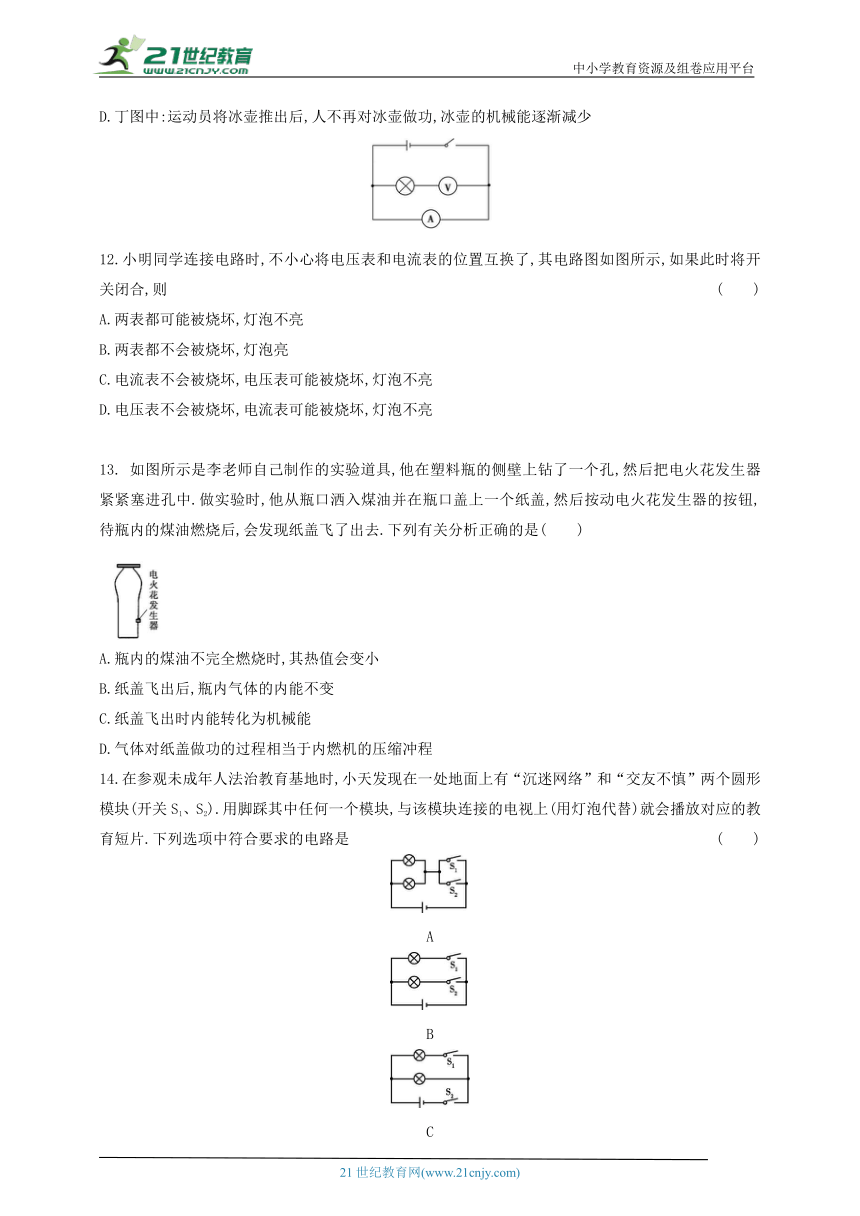

12.小明同学连接电路时,不小心将电压表和电流表的位置互换了,其电路图如图所示,如果此时将开关闭合,则 (　　)
A.两表都可能被烧坏,灯泡不亮
B.两表都不会被烧坏,灯泡亮
C.电流表不会被烧坏,电压表可能被烧坏,灯泡不亮
D.电压表不会被烧坏,电流表可能被烧坏,灯泡不亮
如图所示是李老师自己制作的实验道具,他在塑料瓶的侧壁上钻了一个孔,然后把电火花发生器紧紧塞进孔中.做实验时,他从瓶口洒入煤油并在瓶口盖上一个纸盖,然后按动电火花发生器的按钮,待瓶内的煤油燃烧后,会发现纸盖飞了出去.下列有关分析正确的是(　　)
A.瓶内的煤油不完全燃烧时,其热值会变小
B.纸盖飞出后,瓶内气体的内能不变
C.纸盖飞出时内能转化为机械能
D.气体对纸盖做功的过程相当于内燃机的压缩冲程
14.在参观未成年人法治教育基地时,小天发现在一处地面上有“沉迷网络”和“交友不慎”两个圆形模块(开关S1、S2).用脚踩其中任何一个模块,与该模块连接的电视上(用灯泡代替)就会播放对应的教育短片.下列选项中符合要求的电路是 (　　)
A
B
C
D

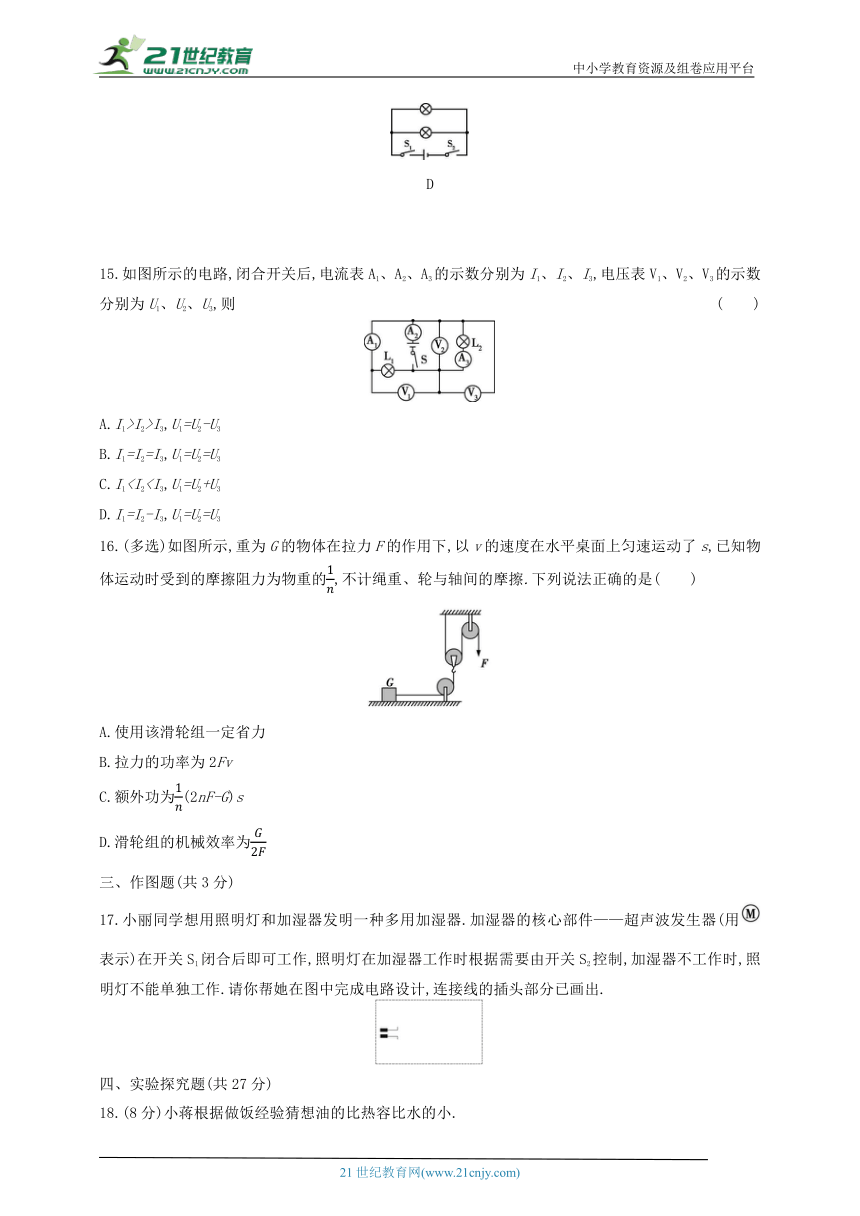

15.如图所示的电路,闭合开关后,电流表A1、A2、A3的示数分别为I1、I2、I3,电压表V1、V2、V3的示数分别为U1、U2、U3,则 (　　)
A.I1>I2>I3,U1=U2-U3
B.I1=I2=I3,U1=U2=U3
C.I1D.I1=I2-I3,U1=U2=U3
16.(多选)如图所示,重为G的物体在拉力F的作用下,以v的速度在水平桌面上匀速运动了s,已知物体运动时受到的摩擦阻力为物重的,不计绳重、轮与轴间的摩擦.下列说法正确的是(　　)
A.使用该滑轮组一定省力
B.拉力的功率为2Fv
C.额外功为(2nF-G)s
D.滑轮组的机械效率为
三、作图题(共3分)
17.小丽同学想用照明灯和加湿器发明一种多用加湿器.加湿器的核心部件——超声波发生器(用表示)在开关S1闭合后即可工作,照明灯在加湿器工作时根据需要由开关S2控制,加湿器不工作时,照明灯不能单独工作.请你帮她在图中完成电路设计,连接线的插头部分已画出.
四、实验探究题(共27分)

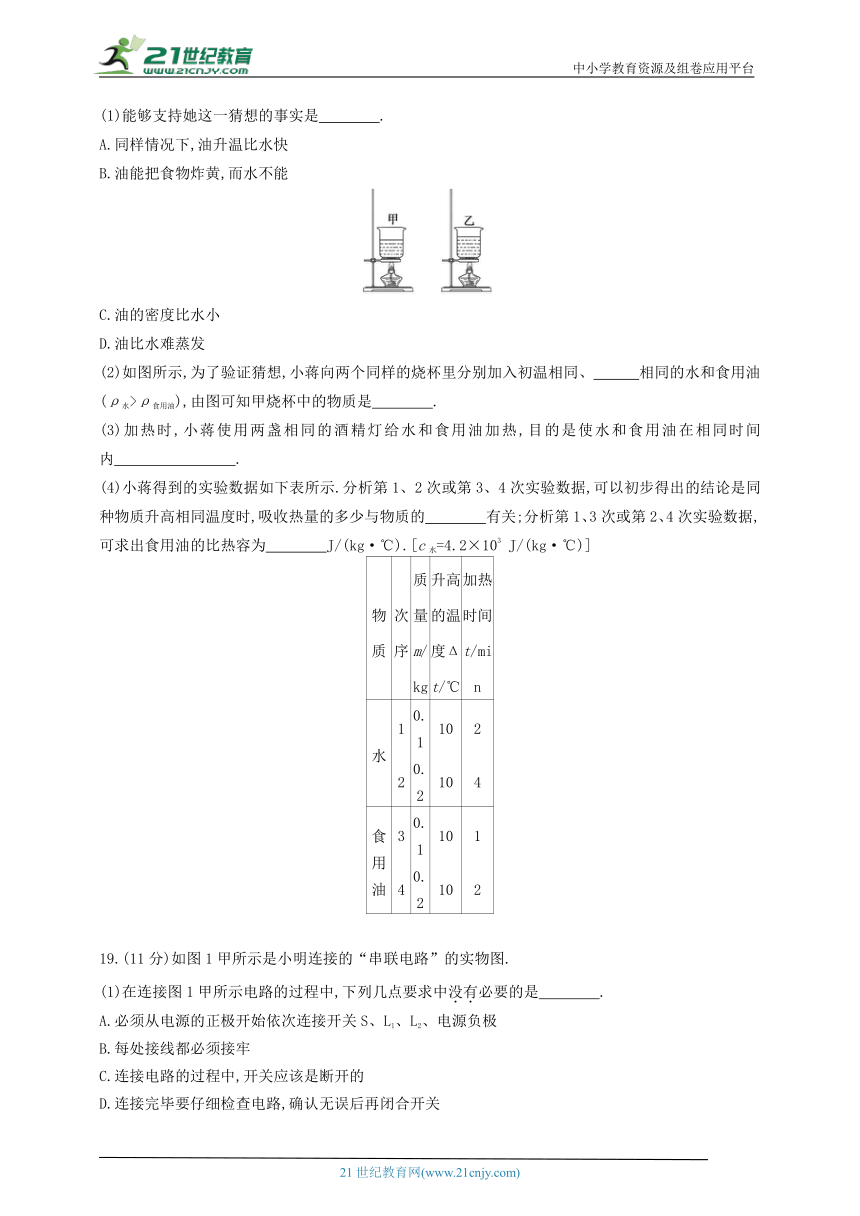

18.(8分)小蒋根据做饭经验猜想油的比热容比水的小.
(1)能够支持她这一猜想的事实是　　　　.
A.同样情况下,油升温比水快
B.油能把食物炸黄,而水不能
C.油的密度比水小
D.油比水难蒸发
(2)如图所示,为了验证猜想,小蒋向两个同样的烧杯里分别加入初温相同、　　　相同的水和食用油(ρ水>ρ食用油),由图可知甲烧杯中的物质是　　　　.
(3)加热时,小蒋使用两盏相同的酒精灯给水和食用油加热,目的是使水和食用油在相同时间内　　　　　　　　.
(4)小蒋得到的实验数据如下表所示.分析第1、2次或第3、4次实验数据,可以初步得出的结论是同种物质升高相同温度时,吸收热量的多少与物质的　　　　有关;分析第1、3次或第2、4次实验数据,可求出食用油的比热容为　　　　J/(kg·℃).[c水=4.2×103 J/(kg·℃)]
物质 次序 质量 m/kg 升高的温 度Δt/℃ 加热时间 t/min
水 1 0.1 10 2
2 0.2 10 4
食用油 3 0.1 10 1
4 0.2 10 2
19.(11分)如图1甲所示是小明连接的“串联电路”的实物图.
(1)在连接图1甲所示电路的过程中,下列几点要求中没有必要的是　　　　.
A.必须从电源的正极开始依次连接开关S、L1、L2、电源负极
B.每处接线都必须接牢
C.连接电路的过程中,开关应该是断开的
D.连接完毕要仔细检查电路,确认无误后再闭合开关
图1
(2)如图1甲所示的电路,闭合开关,两灯亮后,若将L1从灯座上取下,L2会　　　　(选填“熄灭”或“发光”),说明在串联电路中,各个用电器之间　　　　(选填“互不”或“相互”)影响.
(3)如图1甲所示,若把一根导线接在小灯泡L2的两端,闭合开关,会看到小灯泡L1　　　　(选填“熄灭”或“发光”),说明在串联电路中,一个用电器因短路而停止工作,其他用电器　　　　(选填“不能”或“仍能”)工作.
(4)如图1乙所示,导线e只有一端连接在电源正极上,为了形成并联电路,小明需要把导线e的另一端连接到电路中的　　　.(填选项前字母)
A.A点　　B.B点　　C.C点　　D.D点
(5)小明同学在“探究串联电路的电压规律”实验中,设计了如图2甲所示的电路.
图2
①连接电路前,小明发现电压表指针如图2乙所示,接下来他要进行的操作是　　　　　　　　.
②连好电路后,小明进行实验,测得L1两端电压表示数如图丙所示,则UAB=　　　　V,并把数据记录在下表中.
UAB/V UBC/V UAC/V
2 4
③分析实验数据得出两个实验结论.
结论1:串联电路两端的总电压等于各部分电路两端的电压之和.
结论2:串联电路中,各部分用电器两端电压相等.
④小明和小华对实验进行讨论,小华认为结论2是错误的,造成结论错误的原因可能是　　　　　　　　　　　　.小明的实验在设计方案上还存在另一个不足之处是　.
甲　乙　　丙
20.(8分)小雪和小红在“测滑轮组机械效率”实验中,一起组装好如图甲所示的实验装置,她们分别记下了钩码和弹簧测力计的位置.
(1)小红　　　(选填“匀速”或“加速”)竖直向上拉动弹簧测力计,使钩码升高,并从弹簧测力计上读出拉力为0.5 N,同时小雪用刻度尺测出钩码被提升的高度为0.1 m,以上测量准确无误,其他被测物理量和计算的数据如下表所示.
钩码总 重/N 弹簧测力计移 动的距离/m 有用功/J 总功/J 机械 效率
2 0.4 0.2 0.2 100%
(2)小雪和小红测得滑轮组的机械效率为100%,她们意识到出现了错误,请你帮助她们找出原因:　　　　　　　　　　.
(3)重新做上述实验,测量数据均准确,计算出该滑轮组的机械效率为　　　.
(4)若提升的钩码重力增大6 N,则该滑轮组的机械效率将　　　(选填“增大”“减小”或“不变”).
(5)有同学想进一步探究滑轮组的机械效率是否与滑轮组中细绳的绕法有关.根据探究目的,他先通过实验测算出如图乙所示的滑轮组的机械效率,请你在图丙中画出下一步实验中所需的装置.
五、计算题(共15分.解答时要求写出必要的文字说明、公式和主要计算步骤)
21.(6分)“水地暖”取暖原理是以温度不高于60 ℃的热水为热媒,在埋置于地板以下填充层中的管道内循环流动,加热整个地板,通过地面以热传递的方式向室内供热.
(1)若某房间一段时间内循环流动的水的质量为1 200 kg,进水温度为55 ℃,出水温度为40 ℃,则这段时间内水向外界放出多少热量
(2)若(1)中放出的热量由燃烧天然气获得,设热效率为90%,那么该房间这段时间内要消耗多少体积的天然气 (天然气的热值为3.2×107 J/m3)
22.(9分)科学家正在研制一种用水作燃料的“零排放汽车”, 其利用的能量是由硼和水反应提供的.若一辆汽车一次可装载18 kg硼和 45 L水,则它们反应放出的能量与30 kg汽油完全燃烧放出的能量相同.(g取10 N/kg)
(1)30 kg汽油完全燃烧放出的能量是多少 (汽油的热值为4.6×107 J/kg)
(2)如果一辆汽车以108 km/h的速度匀速直线行驶,该车的质量是1.6 t(包含水和硼的质量),受到的阻力是车重的10%,求该车发动机的输出功率.
(3)若硼和水反应放出的能量转化为机械能的效率为80%,则加满一次硼和水可以供(2)中的汽车行驶多少千米
(4)用水作燃料的汽车的优点有哪些 (写出一条即可)
8 9 10 11 12 13 14 15 16
C C B A D C B D BC
1.动　弹性势
【解析】飞行的子弹的速度很大,故具有巨大的动能,能将靶击穿.拧紧的发条发生了弹性形变,具有弹性势能;发条带动指针走动的过程中,发条的弹性形变程度变小,所以发条的弹性势能将变小.
2.转移　正
【解析】摩擦起电的实质是电子的转移.粒子①远离正电荷,说明粒子①与正电荷相互排斥,由同种电荷相互排斥可知,粒子①带正电.
3.增加　热传递
【解析】用热水泡茶时,茶杯接触热水,热量由热水传递给茶杯,茶杯温度升高,内能增加.
4.水温　水的比热容较大
【解析】与其他物质相比,水的比热容较大,在相同条件下,水温变化比较小.
5.电源　通路
6.6　0.6
【解析】当开关S闭合,甲、乙均为电压表时,两灯泡串联,乙电压表测L2两端的电压,甲电压表测电源电压;由题意知,甲的示数为6 V,乙的示数为4 V,所以电源电压是6 V,L2两端的电压是4 V.当开关S断开,甲、乙均为电流表时,L1与L2并联,电流表乙测干路电流,电流表甲测L2支路的电流;由题意知,甲的示数为0.3 A,乙的示数为0.9 A,所以干路电流是0.9 A,L2支路的电流是0.3 A,因并联电路中干路电流等于各支路电流之和,所以通过L1支路的电流为0.9 A-0.3 A=0.6 A.
7.7 200　120
【解析】小华所受的重力G=mg=50 kg×10 N/kg=500 N,每次双脚跳起克服自身重力所做的功W=Gh=500 N×12 cm=500 N×0.12 m=60 J;根据题意可判断,1 min内跳起的次数为=120,则1 min内小华克服自身重力所做的总功W总=60 J×120=7 200 J,平均功率P===120 W.
8.C
弄清电路的组成是解答本题的关键,分析过程如下:
9.C　LED灯相当于电路中的用电器,水果和蔬菜相当于电源,电源是为电路提供电压的装置,电源的作用是使电荷发生定向移动,故A、B错误;将多个水果和蔬菜串联起来,得到的电压是多个水果和蔬菜产生的电压之和,故C正确;LED灯发光时,导线中的电子发生了定向移动,故D错误.
10.B　石磙与地面摩擦时通过做功的方式使石磙的内能增大了,B中说法错误,符合题意.
11.A　匀速向下滑行过程中,速度不变,动能不变,高度减小,重力势能减少,故机械能减少,A中说法错误,符合题意.
12.D　由题图可知,电流表与灯泡并联,灯泡被短路,灯泡不亮,此时电流表直接接在电源两极上,通过电流表的电流会很大,电流表可能被烧坏;电压表与灯泡串联接在电路中,没有电流通过电压表,所以电压表不会被烧坏,故选D.
13.C　热值是燃料的一种特性,其大小只与燃料的种类有关,与燃料是否充分燃烧无关,A错误;纸盖飞出时,瓶内气体的内能转化为纸盖的机械能,内能减少,B错误,C正确;气体对纸盖做功的过程相当于内燃机的做功冲程,D错误.故选C.
14.B　由题意可知,用脚踩其中任何一个模块,与模块连接的电视上就会播放对应的教育短片,则这两个电视独立工作、互不影响,即两灯泡应并联,且各由一个开关控制,B符合题意.
15.D　由题图可知,L1与L2并联,电流表A1测量通过L1的电流,A2测量干路中的电流,A3测量通过L2的电流;根据并联电路的电流特点可知,I1=I2-I3;已知两个灯泡是并联关系,V1测量的是L1两端的电压,V2测量的是总电压,V3测量的是L2两端的电压,根据并联电路的电压规律可知,U1=U2=U3,故D选项正确.
16.BC　由题图可知,连接动滑轮绳子的股数为2,由于不计绳重、轮与轴间的摩擦,所以拉力F=(f+G动),由于f与G动的大小关系未知,则F与f无法比较,所以使用该滑轮组不一定省力,故A错误;绳端移动的速度v绳=2v,则拉力的功率P=Fv绳=2Fv,故B正确;克服摩擦阻力做的功为有用功,W有=fs=Gs,绳端移动的距离s绳=2s,总功W总=Fs绳=2Fs,则额外功W额=W总-W有=2Fs-Gs=(2nF-G)s,故C正确;滑轮组的机械效率η===,故D错误.
17.如图所示.
【解析】由题意可知,加湿器可以单独工作,而夜间照明灯必须在加湿器工作时才能工作,所以两者肯定并联,且加湿器只需要通过干路开关S1控制,而夜间照明灯则需要干路开关S1和支路开关S2共同控制.
18.(除标注外,每空1分)(1)A　(2)质量　水　(3)吸收相同的热量(2分)　(4)质量　2.1×103(2分)
【解析】(2)实验中需要控制水和食用油的初温、质量均相等,因ρ水>ρ食用油,故V水19.(除标注外,每空1分)(1)A　(2)熄灭　相互　(3)发光　仍能　(4)C　(5)①将电压表调零(2分)　②2　④所选灯泡规格相同　实验次数太少,具有偶然性
20.(除标注外,每空1分)(1)匀速　(2)弹簧测力计移动的距离测量错误(2分)　(3)80%(2分)　(4)增大　(5)如图所示.(2分)
【解析】(2)由题图甲可知,有5股绳子承担物重,即s=5h,所以弹簧测力计移动的距离应为0.1 m×5=0.5 m;(3)弹簧测力计移动的距离改为0.5 m,计算可得出机械效率η=×100%=×100%=×100%=×100%=80%;(4)滑轮组的机械效率随被提升物体的重力的增大而增大;(5)下一步实验中细绳的绕法与题图乙中的不同,但所挂钩码的质量要相同.
21.(1)Q水放=cm水(t0-t)=4.2×103 J/(kg·℃)×1 200 kg×(55 ℃-40 ℃)=7.56×107 J (2分)
(2)Q有用=Q水放=7.56×107 J
Q放===8.4×107 J (2分)
天然气的体积V===2.625 m3(2分)
22.(1)30 kg汽油完全燃烧时放出的热量Q放=m汽油q=30 kg×4.6×107 J/kg=1.38×109 J(2分)
(2)汽车受到的重力G=mg=1.6×103 kg×10 N/kg=1.6×104 N (1分)
汽车受到的阻力f=10%G=10%×1.6×104 N=1.6×103 N (1分)
因为汽车在水平路面上沿直线匀速行驶,所以牵引力大小等于阻力大小
F=f=1.6×103 N (1分)
汽车的速度v=108 km/h=30 m/s
汽车的功率P=Fv=1.6×103 N×30 m/s=4.8×104 W (1分)
(3)发动机做的功W=ηQ放=80%×1.38×109 J=1.104×109 J
汽车行驶路程s===6.9×105 m=690 km (2分)
(4)无污染(合理即可) (1分)
