沪科版九年级物理18.1电能的产生同步练习（含答案与解析）

沪科版九年级物理18.1电能的产生同步练习
　
一．选择题（共11小题）
1．下列关于电与磁，判断正确的是（　　）
A．用电器工作时就是不断地消耗电源的电荷
B．磁场看不见，但却是客观存在的
C．电动机是根据通电导体在磁场中受力作用的原理制成，并将机械能转化为电能
D．扬声器（喇叭）是把声音信号转换成电信号的一种装置
2．如图所示是一位同学在测试水果电池，下列有关说法错误的是（　　）
A．单个柠檬电池提供的电压较小
B．柠檬电池的化学能转化为电能
C．此水果发电的原理是电磁感应
D．两金属片可以一个是铜片，另一个是铁片
3．小明对新型LED灯带很好奇，取一段剖 ( http: / / www.21cnjy.com )开后发现，灯带中的LED灯是串联后通过电源适配器接入照明电路的．他取下其中一只LED灯接在电池两端没有亮，对调电池正负极后亮了，用手试摸，点亮的灯几乎不发热．以下推断符合上述实验事实的是（　　）
A．单只LED灯工作电压是220V
B． LED灯主要是将电能转化为内能
C．电源适配器是将交流电转变为直流电
D．灯带中一只LED灯断路后其他灯还亮
4．据悉，到2020年我国将建立自己的空间站“天宫一号”．关于空间站所使用的供电装置，你认为最可行的是（　　）
A．太阳能电池 B．化学蓄电池 C．柴油发电机 D．风力发电机
5．把两种不同的金属片插入柠檬，制成“水果电池”，用电压表测量水果电池的电压，如图所示，下列说法中正确的是（　　）
A．水果电池把化学能转化为电能
B．水果电池把电能转化为化学能
C．水果电池把内能转化为电能
D．金属片B是水果电池的正极
6．下列关于电流和电路的说法中，错误的是（　　）
A．电源是提供电能的装置 B．用电器是将其他形式的能转化为电能的装置
C．电荷的定向移动形成电流 D．电流沿着“正极→用电器→负极”的方向流动
7．下列有关说法错误的是（　　）
A．电源是提供电压的装置 B．电压是形成电流的原因
C．电流是电荷的定向移动形成的 D．电路两端只要有电压就一定有电流
8．下列说法错误的是（　　）
A．直流电动机换向器的作用是每当线圈刚转过平衡位置时改变线圈中的电流方向
B．蓄电池充电过程中，把化学能转化为电能
C．发电机是根据电磁感应现象制成的
D．电能表是测量电功的仪表
9．下列关于电源与用电器说法正确的是（　　）
A．电源是把化学能转化为电能的装置
B．电源是把其它形式的能转化为电能的装置
C．充电电池只能作电源，不能作用电器
D．用电器是产生电能的装置
10．下列说法中错误的是（　　）
A．电动机是一种电源 B．用电器是用电来工作的设备
C．平常说的电线也叫导线 D．验电器可用来检验物体是否带电
11． 2003年10月15日我国自行研制 ( http: / / www.21cnjy.com )的“神舟”五号成功发射，绕地球运行了14圈，历经20多小时，于16日顺利返回祖国的怀抱．在飞船环绕地球运行的过程中（　　）
A．阳光能一直照射在飞船上 B．太阳能电池板为飞船提供了更多的能量
C．飞船相对于地球是静止的 D．飞船使用太阳光作为舱内照明光源
二．填空题（共10小题）
12．如图是一款消防应急照明灯，它直接插在 ( http: / / www.21cnjy.com )家庭电路的插座中．当外部电路有电时应急灯不亮，停电时应急灯正常发光，给它的电池充电时，将电能转化为　_________　能．小朱同学将应急灯中的一个灯泡取下，另一个灯泡仍然发光，说明应急灯两个灯泡是　_________　联的（填“串”或“并”）．
13．发电机线圈中产生的感 ( http: / / www.21cnjy.com )应电流的大小和方向都随时间作周期性的变化，这种电流叫做　_________　，在我国这种电流的频率为　_________　Hz．
14．水果含有果酸．如下图所示，在水果 ( http: / / www.21cnjy.com )中插入两片不同金属制成的极板，就组成了一个水果电池．某科学兴趣小组对影响水果电池电压大小的因素进行了实验研究．
（1）在水果中插入不同金属制成的极板，并保持两块极板之间的距离、极板与水果的接触面积不变，用电压表直接测量两块极板之间的电压，结果如下表：
铁﹣锌 铁﹣铜 铜﹣锌
苹果 0.55V 0.60V 0.95V
梨 0.40V 0.50V 0.90V
菠萝 0.50V 0.55V 1.00V
橙 0.70V 0.78V 1.05V
分析实验数据可以得出：在上述条件下 ( http: / / www.21cnjy.com )，从金属活动性顺序看，所选用的两块极板材料之间的金属活动性的差异越大，水果电池的电压越　_________　（填“大”或“小”）；并且水果电池的电压还与　_________　有关；
（2）若该小组的同学选用一只梨并用 ( http: / / www.21cnjy.com )铁﹣铜做极板，研究水果电池的电压跟极板与水果的接触面积之间的关系时，应控制　_________　不变；若要用该水果电池使额定电压为3V的某用电器正常工作，需要将　_________　个这样的水果电池串联起来．
15．频率为50Hz的正弦电流对人体的安全电 ( http: / / www.21cnjy.com )压有效值不能超过36V，这个交流电压的周期　_________　s，峰值是　_________　V．
16．五一黄金周期间，小强 ( http: / / www.21cnjy.com )和几位同学一起去野外探险，随身带上能发出求救信号的手电筒．手电筒要求的供电电压是6V，他们需要将　_________　节干电池　_________　联起来使用．若手电筒小灯泡灯丝的电阻是12Ω，则通过小灯泡的电流是　_________　mA．
17．干电池的作用是把　 ( http: / / www.21cnjy.com )_________　能转化为　_________　能．干电池外部的锌筒是　_________　极，锌筒中央的碳棒是　_________　极．蓄电池充电时是将　_________　能转化为　_________　能．
18．两种不同的金属片插入柠檬，制成“ ( http: / / www.21cnjy.com )水果电池”．用电压表测量水果电池的电压，如图所示，则：金属片B是水果电池的　_________　极，水果电池将　_________　能把转化为电能．
19．在图中，V表示数为4.5V，A1 ( http: / / www.21cnjy.com )、A2两表示数分别为1.2A、0.9A，则电源由　_________　节新干电池　_________　组成，通过L1、L2的电流分别为　_________　A和　_________　A．
20．蓄电池是化学电池，放电后可以 ( http: / / www.21cnjy.com )再充电，它在放电过程中将
　_________　能转化为　_________　能；充电时，蓄电池属于电路组成中的　_________　．（选填“电源”或“用电器”）。
21．我国交流电的周期是　_________　，频率是　_________　，在1s的时间内电流方向改变了　_________　次．
三．解答题（共5小题）
22．近年来我国一些城市陆续投入使用电动汽车充电桩，表明新能源汽车的推广和使用得到了快速的发展．下图是直流充电桩为电动汽车进行充电的情景（图甲）及直流充电桩的主要技术参数（图乙）． ( http: / / www.21cnjy.com )
（1）请写出电动汽车具有的一项优点　_________　．
（2）直流充电桩给电动汽车充电时将电能转化为　_________　能贮存在电动汽车的蓄电池内．
（3）车主可以选择不同的输出电压和输出电流对汽车充电，根据该直流充电桩的技术参数，计算该直流充电桩充电时的最大输出功率．
　
23． LED（发光二极管）节能灯是一种 ( http: / / www.21cnjy.com )现代高效节能灯具，它主要由可充电电源和LED灯组构成．小王和小明分别买了甲、乙两盏同品牌同型号的LED节能灯，上面标有“3V 0.9W”字样，但两灯价格相差很大．他们猜想，其中之一可能是假冒产品，于是他们用所学的知识进行检测鉴别：
（1）让两灯充满电，拆下两灯的可充电电源，用电压表测得两电源的电压都是3V；
（2）取两个完全相同的小灯泡（3V ( http: / / www.21cnjy.com ) 6W）直接接在两充满电的电源上，甲灯电源可使小灯泡正常发光2小时，乙灯电源可使小灯泡正常发光1小时，可知　_________　（选填甲灯或乙灯）电源较好；
（3）取一个6V的电池，按图12将甲、 ( http: / / www.21cnjy.com )乙两灯的LED灯组接入电路，滑动变阻器足够大，开关S闭合前，变阻器的滑片应置于　_________　点；合上开关，调节滑动变阻器，电压表读数为3V，电流表A1、A2的读数分别为I1=0.3A，I2=0.25A，则乙灯的功率为P乙=　_________　W；
（4）由以上检测可知，　_________　肯定是假冒产品；
（5）经调查知，甲灯每盏12元，平均可用2年，乙灯每盏8元，平均可用3个月，你认为使用　_________　（选填甲灯或乙灯）更合算．
（6）额定功率相同的白炽灯和LED灯正常发光时，白炽灯要比LED灯暗得多，你认为主要原因是　_________　．　
24．小明同学在课余做了个“水 ( http: / / www.21cnjy.com )果电池”，他把铜丝和铁丝插到菠萝中，然后给一个标有“4.5V 4.5W”的小灯泡供电，结果灯泡不亮，仔细检查了电路，发现电路连接正确，请你分析灯泡不亮的原因是　_________　；这个“水果电池”上的铁丝是　_________　极．（选填“正”或“负”）　
25．下表是某电动自行车整车技术性能的一些数据．
最高车速 6m/s
一次充电以最高车速行驶时的持续里程 50km
一次充电贮存的能量 1.8×106J
蓄电池电压 36V
骑行最大噪声 ≤62dB
（1）请你写出电瓶车在下列使用过程中的能量转化
电瓶充电：　_________　；电瓶车行驶过程中：　_________　．
（2）电瓶车与摩托车相比，电瓶车有什么优点？（至少写两点）
（3）以这种品牌的电瓶车为例，如果蓄电池贮存的能量全部用于车辆行驶，当车以6m/s 的速度在水平路面上匀速行驶时，电瓶车的功率是多大？
（4）这种电动车以最高车速行驶时，电路中的电流是多少安？
　
26．探究水果电池：下面请同学们跟我一起走进“水果电池”实验课堂．
（1）如何验证水果能做成电池．可以选用 ( http: / / www.21cnjy.com )电流表或电压表，看接上后指针是否会　_________　．水果电池实现的是　_________　能转化为电能．
（2）如何确定水果电池的正负极可以把电流表 ( http: / / www.21cnjy.com )或电压表的接线柱分别接在两金属片上，根据指针的偏转方向来判断．如图是小明同学把两种不同的金属片插入柠檬，制成的“水果电池”．用电压表测量水果电池的电压，则金属片B是水果电池的　_________　极．水果电池的电压大小可能与　_________　有关．
( http: / / www.21cnjy.com )
　
沪科版九年级物理18.1电能的产生同步练习
参考答案与试题解析
　
一．选择题（共11小题）
1．考点：
电源及其能量转化；磁场；磁场对通电导线的作用；扬声器和耳机的构造和原理．
专题：
电和磁．
分析：
（1）用电器工作时，不停地消耗电能．
（2）磁场看不见，但是确实是客观存在的．
（3）电动机是根据通电导体在磁场中受力作用的原理制成，并将电能转化为机械能．
（4）扬声器是把电信号转换成声音信号的一种装置．
解答：
解：A、用电器工作时就是不断地消耗电能，把电能转化为其它形式的能．电源的电荷是不会消耗掉的．故A不符合题意．
B、磁场看不见，但是确实是客观存在的．故B符合题意．
C、电动机是根据通电导体在磁 ( http: / / www.21cnjy.com )场中受力作用的原理制成，并将电能转化为机械能；发电机是利用电磁感应原理制成的，并将机械能转化为电能．故C不符合题意．
D、扬声器是把电信号转换成声音信号的一种装置，麦克风是把声信号转换为电信号．故D不符合题意．
故选B．
点评：
掌握用电器和电源能的转化；电动机和发电机的工作原理及能的转化；掌握扬声器和麦克风的信号转换等．
　
2．考点：
电源及其能量转化．
专题：
电流和电路．
分析：
（1）水果电池是将化学能转化为电能的装置．
（2）根据铜与铁片的金属活动顺序判断．
解答：
解：A、电池提供的电压都比较小，故单个柠檬电池提供的电压较小；故A正确；
B、柠檬电池是将化学能转化为电能的装置；故B正确；
C、此水果发电的原理是化学反应，故C错误；
D、由于铜没有铁片活泼，铁片在酸性条件会失去电子，而铜不可以，故两金属片可以一个是铜片，另一个是铁片，故D正确．
故选C．
点评：
本题考查的是电源的能量转化、提供电压的大小、原理以及电极的选择等．
　
3．考点：
电源及其能量转化；串联电路和并联电路的辨别；电阻的串联．
专题：
应用题；压轴题；学科综合题．
分析：
①照明电路的电压是220V，灯带中的L ( http: / / www.21cnjy.com )ED灯是串联后接入电路的，所以一只LED灯的工作电压小于220V，并且只要一只灯泡断路，其它灯泡就无法工作；
②LED灯主要是将电能转化为光能；
③电源适配器说白了就是变压器，可以将交流电转变为直流电．
解答：
解：A、LED灯是串联后通过电源适配器接入照明电路的，所以一只LED灯的工作电压小于220V，不符合题意；
B、因为用手试摸，点亮的灯几乎不发热，所以LED灯主要是将电能转化为内能的说法是错误的，不符合题意；
C、照明电路是交流电，电池产生的电是直 ( http: / / www.21cnjy.com )流电．把一只LED灯接在电池两端能够亮起来，说明LED灯可用直流电工作，电源适配器正是将交流电转变为直流电供给LED灯的，符合题意；
D、因为灯带中的LED灯是串联的，所以灯带中一只LED灯断路后其它灯也不能工作，不符合题意．
故选C．
点评：
本题利用生活中某一实例，较全面地考查了物理知识的运用，揭示了物理来源于生活又应用于生活的物理意识，是中考的常见题型．
　
4．考点：
电源及其能量转化．
专题：
应用题．
分析：
我们可以从各电源的工作原理及特点上进行分析，选择最可行的电源．
解答：
解：太阳能电池可以做得比较小巧，并且太阳能取之不尽，没有污染，所以太阳能电池要比化学电池和柴油发电机优越得多．
因为在太空中没有空气，不会产生风，所以风力发电机就没有用武之地了．
故选A．
点评：
太阳能取之不尽，没有污染，因此太阳能电池是廉价而又清洁的电源．在地球上，它的不足之处是要受到天气的限制．
　
5．考点：
电源及其能量转化；电流表的使用；电流表的连接．
专题：
应用题．
分析：
（1）水果电池是将化学能转化为电能的装置．
（2）由图中电压表指针的偏转方向可判断电流方向，同时能判断水果电池的极性．
解答：
解：水果电池和伏打电池、蓄电池类似，属于将化学能转化为电能的装置，故A符合题意，B、C不符合题意．
图中电压表指针正常偏转，则连接电压表正接线柱的是电池的正极，即金属片A是水果电池的正极，故D不符合题意．
故选A．
点评：
本题考查的是电源的能量转化和用电压表判断水果电池极性方法．
运用电压表判断水果电池的正负极时，电压表正常偏转则连接电压表正接线柱的是电池的正极；电压表反向偏转时，连接电压表正接线柱的是电池的负极．
　
6．考点：
电源及其能量转化；电流的方向．
分析：
解答本题需要知道电源和用电器的能量转化情况，电流的规定，电流的方向．
解答：
解：A、电源是将其它形式的能转化为电能，它在电路中是提供电能的，故A正确；
B、用电器是消耗电能的装置，它将电能转化为其它形式的能，故B错误；
C、电荷的定向一定形成了电流，故C正确；
D、物理中把正电荷定向移动的方向规定为电流的方向，按照这个规定，在电源外部，电流方向是沿着“正极→用电器→负极”的方向流动，故D正确．
故选 B．
点评：
本题综合考查了电源、用电器的能量转化，电流方向的规定，电流的定义，属于基础题，要牢记基础知识．
　
7．考点：
电源及其能量转化；电流的形成；有持续电流的条件．
专题：
应用题．
分析：
①电源提供电压，电压形成电流；
②电流是电荷的定向移动形成的，正电荷或负电荷的定向移动都可以形成电流；
③形成电流必须具备两个条件：电路两端有电压；电路是一个闭合的通路．
解答：
解：A、电源可以提供电压，电源是提供电压的装置，不符合题意；
B、有电压才可能形成电流，就像有水压才能形成水流一样，不符合题意；
C、电荷的定向移动形成电流，不符合题意；
D、形成电流必须具备两个条件：①电路两端有电压；②电路是一个闭合的通路．所以说，电路两端只要有电压就一定有电流是错误的，符合题意；
故选D．
点评：
本题考查电流的形成及电源、电压的作用，可类比水流的形成较易理解．
　
8．考点：
电源及其能量转化；直流电动机的构造和工作过程；发电机的构造和原理；电功的测量．
专题：
学科综合题．
分析：
A、直流电动机的线圈转过平衡位置时，线圈 ( http: / / www.21cnjy.com )受到的力的方向是不变的，线圈就会向回转，不能持续转动下去；换向器的作用就是当线圈转过平衡位置时，改变线圈的电流方向，从而改变线圈的受力方向，从而使线圈持续转动下去；
B、蓄电池是化学电池，充电时消耗电能，将电能转化为化学能存储起来；
C、发电机的原理是电磁感应现象；
D、电能表的作用是测量用电器消耗电能的装置；用电器消耗了多少电能，就表示电流做了多少功．
解答：
解：A、直流电动机换向器的作用是每当线圈刚转过平衡位置时改变线圈中的电流方向，从而改变线圈的受力方向，使线圈持续转动下去，所以A是正确的；
B、蓄电池充电时将电能转化为化学能，所以B是错误的；
C、发电机是根据电磁感应现象的原理制成的，所以C是正确的；
D、用电器消耗了多少电能，就表示电流做了多少焦耳的功，电能表就是测量电功的仪表，所以D是正确的．
故选B．
点评：
本题考查了直流电动机的换向器的作用、蓄电池的能量转化、发电机的原理、电能表的作用，是一道学科综合题．
　
9．考点：
电源及其能量转化．
专题：
压轴题；电流和电路．
分析：
电源是提供电能的装置，把其他形式的能转化成电能，用电器是消耗电能的装置，把电能转化成其他形式的能．
解答：
解：AB、电源是把其它形式的能转化为电能的装置，如水力发电就是将机械能转化为电能，干电池是将化学能转化为电能；故A错误，B正确；
C、充电电池作为电池对外供电时，是电源，把化学能转化成电能，充电电池在充电过程中，是用电器，把电能转化为化学能存储起来；故C错误；
D、用电器是消耗电能的装置，不是产生电能的装置；故D错误．
故选B．
点评：
从能量的转化角度看，电源是其他形式的能转化成电能，用电器是电能转化成其他形式的能，充电电池充电时是用电器，作电池使用时是电源．
　
10．考点：
电源及其能量转化；验电器的原理及使用．
分析：
电源的种类有：干电池、蓄电池、发电机等；
用电器是消耗电能工作的；
电线就是导线；
验电器是用来检验物体是否带电．
解答：
解：A、电动机是消耗电能工作的，因此不是电源；
B、用电器是消耗电能，转化为其他形式的能，故用电器是用电来工作的；
C、平常我们所说的电线就是导线；
D、验电器是用来检验物体是否带电．
故选A．
点评：
本题考查电动机的原理、电源的种类、验电器的作用以及电路中常见元件的作用，都属于基础知识掌握范围．
　
11．考点：
电源及其能量转化；运动和静止的相对性．
专题：
应用题．
分析：
能量的转化是现代开发新能源的主导思想，同时太阳能转化为电能是人类找到新能源的开端，太阳能是最清洁的新型能源．
解答：
解：A、飞船是绕地球飞行，阳光不能一直照射飞船，不符合题意；
B、飞船上的太阳能电池板能够把太阳能转化为电能，同时把储存的电能供飞船使用，符合题意；
C、飞船绕地球14圈仅用了20多小时，运行速度大于地球自转速度，不符合题意；
D、飞船绕地球飞行，要有一段时间不能被太阳照射，所以不能全部用太阳光作为照明源，不符合题意；
故选B．
点评：
本题考查的是能量的转化，把太阳能转化为电能是当今航天领域的主要手段，同时也是飞船和卫星的主要能量来源．
　
二．填空题（共10小题）
12．考点：
电源及其能量转化；串联电路和并联电路的辨别．
专题：
电流和电路．
分析：
电池充电时，将电能转化为化学能；
串并联电路最基本的外在表现是：串联电路中各用 ( http: / / www.21cnjy.com )电器相互影响，一处断路，其它用电器也停止工作；并联电路中电流有多条路径，一条支路的通断不影响其它支路的工作．据此，可对应急灯的工作情况做出判断．
解答：
解：电池充电时，将电能转化为化学能；
根据串并联电路的连接特点，本题中所述应急灯任一个灯泡断开时，另一个灯泡仍然发光，说明两灯的工作互不影响，可以断定其连接方式是并联．
故答案为：化学；并．
点评：
本题考查了能量的转化和串并联电路的特点，关键是知道串并联电路中各用电器的工作特点．
　
13．考点：
交流电．
专题：
电动机、磁生电．
分析：
交流电的方向和电流大小做周期性变化．我国交流电频率是50Hz．
解答：
解：发电机线圈中产生的感应电流的大小和方向都随时间作周期性的变化，这种电流叫交流电；
我国交流电频率是50Hz．
故答案为：交流电；50．
点评：
我国交流电频率是固定的（50Hz），电压是固定的（220V）．
　
14．考点：
电源及其能量转化；电压．
专题：
实验题．
分析：
（1 ）在金属活动性中，这三种金属的活泼性从大到小的排列为锌，铁，铜，从表格中的数据分析得出金属活动性对电压的影响；
（2）根据控制变量法知，应控制极板间的距离不变；根据电源电压等于各电压之和进行计算．
解答：
解（1）从表格中知，对于同一种水果，金属活动性的差异越大，产生的电压越大；对于不同的水果，同样的两种金属产生的电压不同；
（2）研究水果电池的电压跟极板与水果的接触面积之间的关系时，应控制极板间的距离不变，改变接触面积，观察接触面积的大小对电压的影响；从表格中可以看出，一只梨并用铁﹣铜做极板，提供的电压为0.5V，要得到3V的电压，因此需要梨的个数为=6．
故答案为：（1）大；水果的种类；（2）极板间的距离，6．
点评：
此题考查的是水果电池的导电性能与什么因素有关、电源的能量转化和分析问题解决问题的能力．
　
15．考点：
交流电．
专题：
电流和电路．
分析：
根据频率和周期，正弦交变电流最大值与有效值的关系可直接求解．
解答：
解：这个交流电压的周期T==0.02s，
峰值是Um=U=36V≈50.9V．
故答案为：0.02；50.9．
点评：
根据正弦式电流最大值与有效值的关系可直接求解．基本题．
　
16．考点：
电源及其能量转化；电流的单位换算；欧姆定律的应用．
专题：
应用题．
分析：
①干电池串联起来的总电压等于各干电池的电压之和，并联起来的总电压等于1.5V．
②利用欧姆定律求出通过小灯泡的电流．注意单位化成毫安．
解答：
解：一节干电池的电压是1.5V，要获得6V电压，需要串联的干电池的个数为：n==4．
通过灯泡的电流：
I===0.5A=500mA．
故答案为：4；串；500．
点评：
本题考查了一节干电池的电压的数值和欧姆定律的简单应用，这都属于基础知识，但需注意手电筒里面的电池是串联使用的．
　
17．考点：
电源及其能量转化．
专题：
应用题．
分析：
①根据干电池的构造及工作原理填写．
②蓄电池是化学电池，放电过程中将蓄电池内的化学能转化为电能释放出来；蓄电池充电时，要消耗电能，属于电路组成中的用电器．
解答：
解：干电池的锌筒是它的负极，碳棒是它的正极．干电池的工作原理是电池内部发生化学变化并把化学能转化为电能．
蓄电池充电时相当于用电器，消耗电能，将电能转化为化学能．
故答案为：化学，电，负，正，电，化学．
点评：
本题考查了干电池的构造：中间的碳棒是正极，金属外壳锌是负极，中间是电解质．对于蓄电池，认清充电和放电能量的转化．
　
18．考点：
电源及其能量转化．
专题：
电流和电路．
分析：
（1）由图中电压表指针的偏转方向可判断电流方向，同时能判断水果电池的极性．
（2）水果电池是将化学能转化为电能的装置．
解答：
解：图中电压表指针正常偏转，则连接电压表正接线柱的是电池的正极，即金属片B是水果电池的负极．
水果电池和干电池、蓄电池类似，都是将化学能转化为电能的装置．
故答案为：负；化学．
点评：
本题考查的是电源的能量转化和用电压表 ( http: / / www.21cnjy.com )判断水果电池极性方法．运用电压表判断水果电池的正负极时，电压表正常偏转则连接电压表正接线柱的是电池的正极；电压表反向偏转时，连接电压表正接线柱的是电池的负极．
　
19．考点：
电源及其能量转化；电路图设计．
专题：
计算题；应用题；图析法．
分析：
（1）按照电流的路径来分析两个灯泡的连接方式．
（2）由电路图可知：电压表测并联电路两 ( http: / / www.21cnjy.com )端电压，即电源的电压；电流表A1测干路电流；电流表A2测L1的电流；根据并联电路电流、电压特点，即可求出通过L1、L2的电流．根据电源电压和电池的连接方式可知干电池的节数．
解答：
解：电路的等效电路图如图所示：
( http: / / www.21cnjy.com )
因为电压表测量电源电压，即电源电压为4.5V，而一节干电池电压为1.5V，因此电源由3节新干电池串联组成的；
又因为电流表A2测L1的电流，所以通过L ( http: / / www.21cnjy.com )1的电流等于电流表A2的示数，即0.9；由于并联电路干路电流等于各支路电流之和，因此通过L2的电流为1.2A﹣0.9A=0.3A．
故答案为：3；串联；0.9；0.3．
点评：
本题考查了串并联电路的识别和电压表电流表的正确使用，以及并联电路电流电压的特点，是一道基础题．
　
20．考点：
电源及其能量转化；电路的组成．
分析：
（1）所谓蓄电池即是贮存化学能量，于必要时放出电能的一种电气化学设备．
放电过程就是将蓄电池内的化学能转化为电能的过程；
（2）电源是提供电能的装置，用电器是消耗电能的装置．
蓄电池在充电时，要消耗电能，是用电器．
解答：
解：蓄电池是化学电池，放电过程中将蓄电池内的化学能转化为电能释放出来；
蓄电池充电时，要消耗电能，属于电路组成中的用电器．
故答案为：化学；电；用电器．
点评：
此题考查的是我们生活中常见的蓄电池，是一道联系生活实际的题目，是一道好题．
　
21．考点：
交流电．
专题：
定性思想；电动机、磁生电．
分析：
我国交流电的频率是50Hz，根据T=计算周期，根据周期定义判断电流方向改变的次数．
解答：
解：我国交流电的频率是f=50Hz．
T===0.02s．
交流电在进行方向性改变，电流的周期是0.02s，表示电流在0.02s内改变2次，所以在1s的时间内电流方向改变100次．
故答案为：0.02s；50Hz；100．
点评：
本题考查了交流电的频率、周期、1s内电流方向的次数，这是定性的问题，内容比较浅显，但是属于一个知识点，有考查的可能性．
　
三．解答题（共5小题）
22．考点：
电源及其能量转化；电功率的计算；能源的利用和对环境的危害．
专题：
计算题；应用题；简答题；压轴题．
分析：
（1）从环保的角度分析电动汽车的优点．
（2）蓄电池在充电时相当于用电器，将电能转化为化学能；放电时相当于电源，将化学能转化为电能．
（3）输出功率最大时，其对应的电压和电流的值也最大．
解答：
解：（1）电动汽车将电能转化为动能，没有尾气排放，噪声低．
故答案为：减少大气污染（减少尾气排放、噪声低）．
（2）给蓄电池充电时，蓄电池相当于用电器，将电能转化为化学能储存起来．
故答案为：化学．
（3）直流充电桩的输出功率最大时，其对应的直流电压和直流电流的值也最大，即U=650V，I=150A．
∴最大输出功率为：
P=UI=650V×150A=9.75×104W
答：该直流充电桩充电时的最大输出功率为9.75×104W．
点评：
本题利用生活中某一实例，较全面地考 ( http: / / www.21cnjy.com )查了物理知识的应用，揭示了物理来源于生活又应用于生活的物理意识．应注意合理地利用所给信息，灵活地选择物理规律和公式解答问题．
　
23．考点：
电源及其能量转化；滑动变阻器的使用；电功率的计算．
专题：
计算题；压轴题；信息给予题．
分析：
（1）甲灯电源使小灯泡正常发光的时间长，所以甲灯的电源较好．
（2）闭合开关前，为了电路安全，应将滑动变阻器调到最大阻值处，将电阻丝全部接入电路．
（3）利用公式P=UI，结合实验数据，计算出乙灯的真正额定功率，与标注的功率进行比较．
（4）我们可以取相同的时间2年，比较使用这两种灯的消费情况，来判断使用哪种灯更合算．
（5）LED灯与白炽灯相比发光效率高，可以节约电能．
解答：
解：①取两个完全相同的小灯泡直接接在两充满电的电源上，甲灯电源使小灯泡正常发光的时间长，所以甲灯的电源较好．
②闭合开关前应将滑动变阻器调到最大阻值处，将电阻丝全部接入电路，所以要将变阻器的滑片置于b点；
已知：乙灯两端的电压U=3V，通过乙灯的电流I2=0.25A，
所以，乙灯的功率为：P乙=UI2=3V×0.25A=0.75W．
③乙灯的功率为0.75W，小于灯上所标注的0.9W，所以乙灯是假冒产品．
④甲灯每盏12元，平均可用2年，若使用乙灯2年的话，需要消耗8盏，共计64元，所以使用甲灯更合算．
⑤大部分白炽灯会把消耗能量中的90% ( http: / / www.21cnjy.com )转化成无用的热能，只少于10%的能量会成为光．所以，额定功率相同的白炽灯和LED灯正常发光时，白炽灯要比LED灯暗得多．
故答案为：
（2）甲灯
（3）b，0.75
（4）乙灯
（5）甲灯
（6）白炽灯发光时电能转化为热能更多．
点评：
本题考查学生在生活实践中物理知识的应用，应注意合理处理所给信息，灵活地选择物理规律和公式解答问题．
　

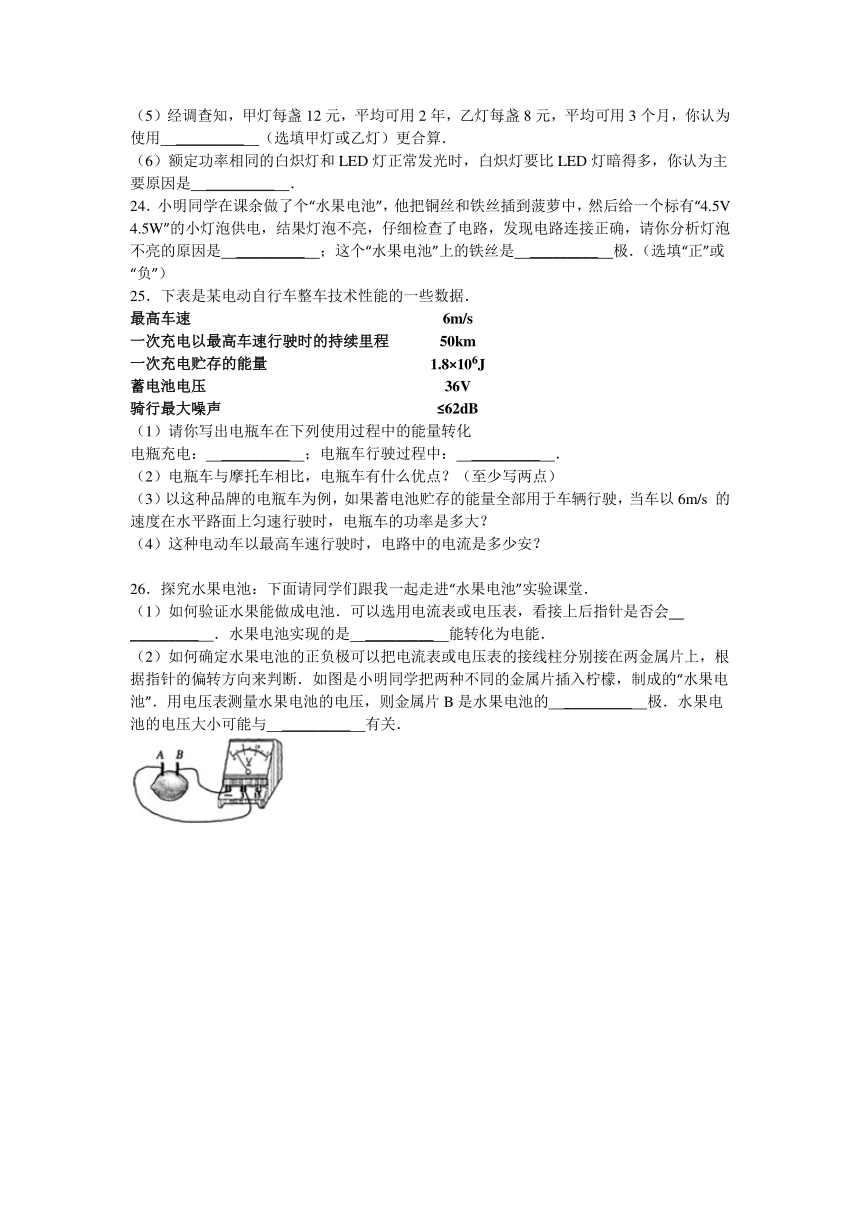

24．（2008 荆州）小明同学在课余 ( http: / / www.21cnjy.com )做了个“水果电池”，他把铜丝和铁丝插到菠萝中，然后给一个标有“4.5V 4.5W”的小灯泡供电，结果灯泡不亮，仔细检查了电路，发现电路连接正确，请你分析灯泡不亮的原因是　电流太小　；这个“水果电池”上的铁丝是　负　极．（选填“正”或“负”）
考点： 电源及其能量转化；额定电压．
专题： 实验题；跨学科；实验分析法．
分析： ①一个水果电池的电压很小，只有零点几伏，达不到小灯泡的额定电压．②对于水果电池，金属活动性较强的为负极，金属活动性较弱的为正极．
解答： 解：标有“4.5V 4.5 ( http: / / www.21cnjy.com )W”的小灯泡正常发光时需要的电压是4.5V，一个水果电池的电压只有零点几伏，所以不能提供足够的电压或产生足够大的电流使灯泡亮起来．对于水果电池，金属活动性较强的为负极，铁的金属活动性比铜的金属活动性强，所以铁丝是负极．故答案为：电流太小，负．
点评： 此题以“水果电池”为载体，考查了对额定电压和化学电池的认识和理解，内容较为新颖，但考查的均为基础知识．
　
25．考点：
电源及其能量转化；功率的计算；电功率的计算．
专题：
应用题；简答题；压轴题．
分析：
（1）电动自行车的动力是靠 ( http: / / www.21cnjy.com )电瓶来提供的；电动自行车充电的过程是将电能转化为化学能的过程；电动自行车行驶过程是电瓶放电的过程，将化学能转化为电能，再将电能转化为电动自行车运动时的机械能；
（2）电动自行车相对于内燃机来说，减少了尾气和热量的排放，以及噪声的污染；
（3）已知一次充电以最高车速行驶时的持续里程和最高车速，根据t=表示出时间，然后再根据一次充电贮存的能量，利用P=即可求出电瓶车的功率；
（4）已知电瓶车的功率和蓄电池的电压值，直接利用I=即可求出电路中的电流．
解答：
解：（1）①电动自行车充电的过程：电能转化为化学能；
②电动自行车行驶的过程是放电的过程：化学能转化为电能，电能再转化为机械能；
故答案为 电能转化为化学能；化学能转化为电能，电能再转化为机械能．
（2）答：电动自行车的优点：消除了尾气排放；减少了热量排放；能源利用效率高；减少了噪音排放等；
（3）t===s；
P===216W．
答：电瓶车的功率是216W．
（4）I===6A．
答：电路中的电流是6A．
点评：
电动自行车是我们生活中比较常见的交通工具，电动自行车用到了很多物理知识，也是中考的一个热点，需要引起我们的注意．
　
26．考点：
电源及其能量转化．
专题：
电流和电路．
分析：
（1）当水果电池可以作为电源时，接上电流表 ( http: / / www.21cnjy.com )或电压表，其指针都会发生偏转，故据此能判断该电池是否由电压或是否能产生电流；对于水果电池在工作时，消耗化学能，产生电能，故据此能判断能量的转化过程．
（2）据电流表或电压表的正确使用可知，由于它们都有正负接线柱，故我们可以根据所连的接线柱来判断电池的正负极．
影响水果电池电压大小的因素很多，有水果自身的 ( http: / / www.21cnjy.com )原因，如水果的种类、水果的大小和成熟程度；还有外界的原因，如插入水果的两电极间距和插入的深度等因素．
解答：
解：（1）当水果电池可以作为电源时，接上电流 ( http: / / www.21cnjy.com )表或电压表，其指针都会发生偏转，故据此能判断该电池是否由电压或是否能产生电流；水果电池在工作时，消耗化学能，产生电能，故是将化学能转化为电能的过程．
（2）由电流表或电压表的连接 ( http: / / www.21cnjy.com )方法知，电流必须林正接线柱流入，从负接线柱流出，故此时与电压表正接线柱相连的是电源的正极，与电压表负接线柱相连的是电源的负极，故金属片B是水果电池的负极．
水果电池的电压与金属片插入水果深度的关系；水果电池的电压与成熟的程度的关系．
故答案为：（1）偏转；化学；（2）负；金属片插入水果的深度．
点评：
本题考查了水果电池的正负极的确定因素，是一道实验探究题，难度一般．
