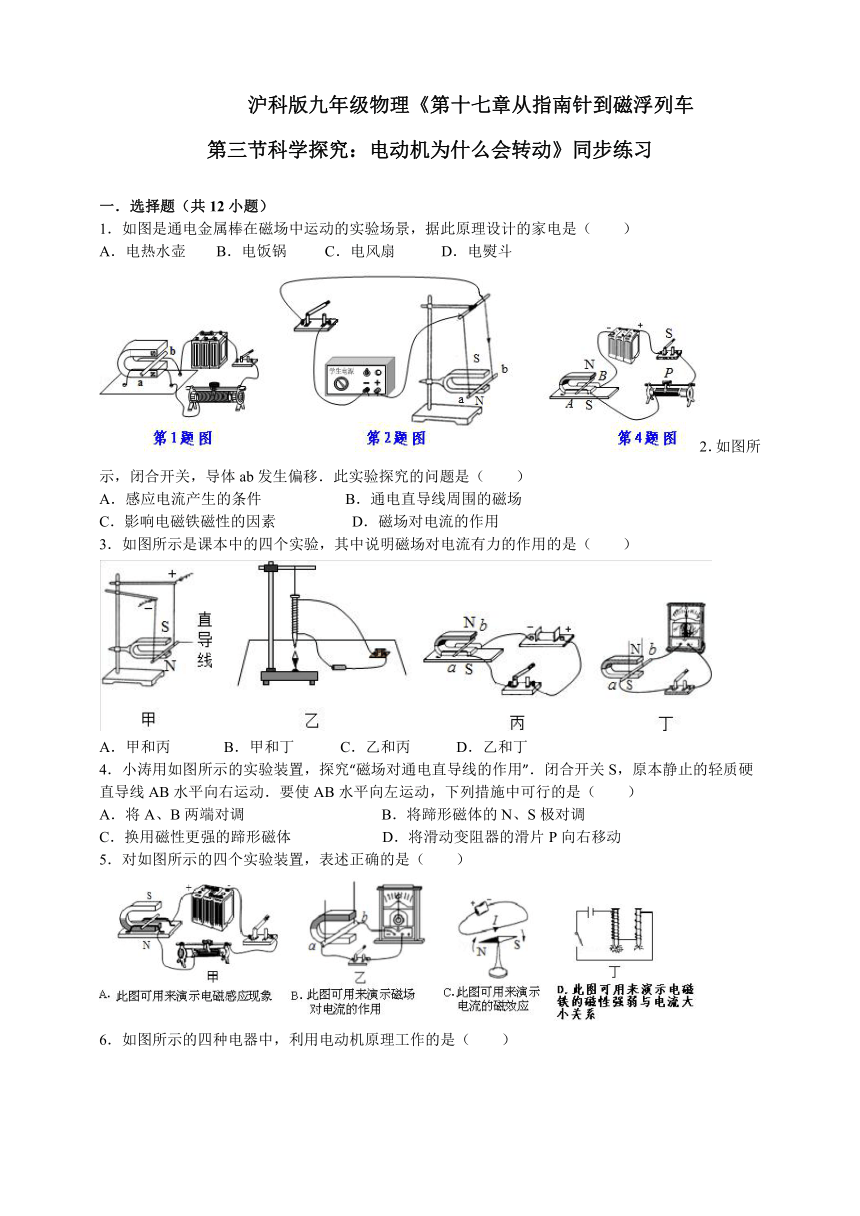

沪科版九年级物理《第十七章从指南针到磁浮列车第三节电动机为什么为转动》同步练习(含解析)

沪科版九年级物理《第十七章从指南针到磁浮列车
第三节科学探究：电动机为什么会转动》同步练习
　
一．选择题（共12小题）
1．如图是通电金属棒在磁场中运动的实验场景，据此原理设计的家电是（　　）
A．电热水壶 B．电饭锅 C．电风扇 D．电熨斗
( http: / / www.21cnjy.com )2．如图所示，闭合开关，导体ab发生偏移．此实验探究的问题是（　　）
A．感应电流产生的条件 B．通电直导线周围的磁场
C．影响电磁铁磁性的因素 D．磁场对电流的作用
3．如图所示是课本中的四个实验，其中说明磁场对电流有力的作用的是（　　）
( http: / / www.21cnjy.com )
A．甲和丙 B．甲和丁 C．乙和丙 D．乙和丁
4．小涛用如图所示的实验装置，探究“磁场 ( http: / / www.21cnjy.com )对通电直导线的作用”．闭合开关S，原本静止的轻质硬直导线AB水平向右运动．要使AB水平向左运动，下列措施中可行的是（　　）
A．将A、B两端对调 B．将蹄形磁体的N、S极对调
C．换用磁性更强的蹄形磁体 D．将滑动变阻器的滑片P向右移动
5．对如图所示的四个实验装置，表述正确的是（　　）
( http: / / www.21cnjy.com )　

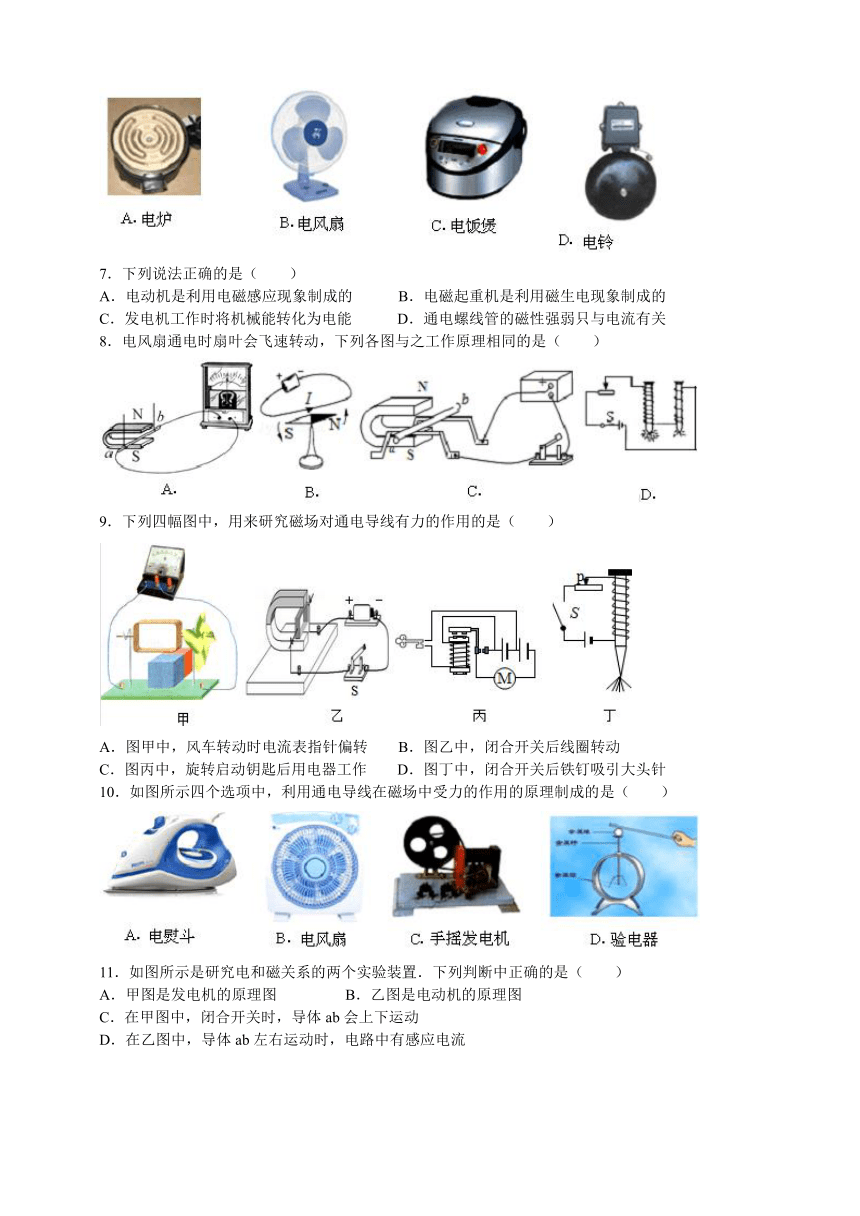

6．如图所示的四种电器中，利用电动机原理工作的是（　　）
( http: / / www.21cnjy.com )　
7．下列说法正确的是（　　）
A．电动机是利用电磁感应现象制成的 B．电磁起重机是利用磁生电现象制成的
C．发电机工作时将机械能转化为电能 D．通电螺线管的磁性强弱只与电流有关
8．电风扇通电时扇叶会飞速转动，下列各图与之工作原理相同的是（　　）
( http: / / www.21cnjy.com )　
9．下列四幅图中，用来研究磁场对通电导线有力的作用的是（　　）
( http: / / www.21cnjy.com )
A．图甲中，风车转动时电流表指针偏转 B．图乙中，闭合开关后线圈转动
C．图丙中，旋转启动钥匙后用电器工作 D．图丁中，闭合开关后铁钉吸引大头针
10．如图所示四个选项中，利用通电导线在磁场中受力的作用的原理制成的是（　　）
( http: / / www.21cnjy.com )　

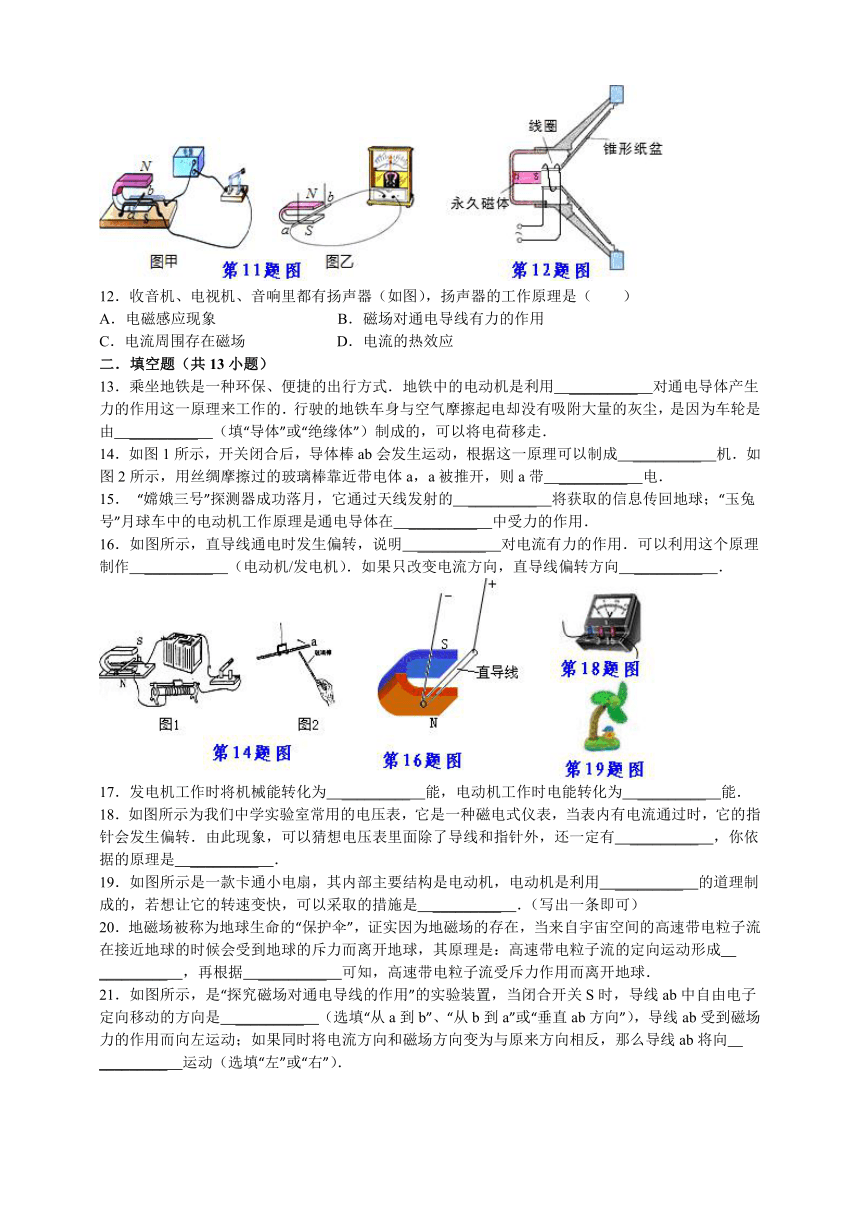

11．如图所示是研究电和磁关系的两个实验装置．下列判断中正确的是（　　）
A．甲图是发电机的原理图 B．乙图是电动机的原理图
C．在甲图中，闭合开关时，导体ab会上下运动
D．在乙图中，导体ab左右运动时，电路中有感应电流
( http: / / www.21cnjy.com )
12．收音机、电视机、音响里都有扬声器（如图），扬声器的工作原理是（　　）
A．电磁感应现象 B．磁场对通电导线有力的作用
C．电流周围存在磁场 D．电流的热效应
二．填空题（共13小题）
13．乘坐地铁是一种环保、便捷的出行方式． ( http: / / www.21cnjy.com )地铁中的电动机是利用　_________　对通电导体产生力的作用这一原理来工作的．行驶的地铁车身与空气摩擦起电却没有吸附大量的灰尘，是因为车轮是由　_________　（填“导体”或“绝缘体”）制成的，可以将电荷移走．
14．如图1所示，开关闭合后，导体棒ab会 ( http: / / www.21cnjy.com )发生运动，根据这一原理可以制成　_________　机．如图2所示，用丝绸摩擦过的玻璃棒靠近带电体a，a被推开，则a带　_________　电．
15． “嫦娥三号”探测器 ( http: / / www.21cnjy.com )成功落月，它通过天线发射的　_________　将获取的信息传回地球；“玉兔号”月球车中的电动机工作原理是通电导体在　_________　中受力的作用．
16．如图所示，直导线通电时发生偏转， ( http: / / www.21cnjy.com )说明　_________　对电流有力的作用．可以利用这个原理制作　_________　（电动机/发电机）．如果只改变电流方向，直导线偏转方向　_________　．
( http: / / www.21cnjy.com )　
17．发电机工作时将机械能转化为　_________　能，电动机工作时电能转化为　_________　能．
18．如图所示为我们中学实验室常用 ( http: / / www.21cnjy.com )的电压表，它是一种磁电式仪表，当表内有电流通过时，它的指针会发生偏转．由此现象，可以猜想电压表里面除了导线和指针外，还一定有　_________　，你依据的原理是　_________　．
19．如图所示是一款卡通小电扇，其 ( http: / / www.21cnjy.com )内部主要结构是电动机，电动机是利用　_________　的道理制成的，若想让它的转速变快，可以采取的措施是　_________　．（写出一条即可）
20．地磁场被称为地球生命的“保护伞”，证实 ( http: / / www.21cnjy.com )因为地磁场的存在，当来自宇宙空间的高速带电粒子流在接近地球的时候会受到地球的斥力而离开地球，其原理是：高速带电粒子流的定向运动形成　_________　，再根据　_________　可知，高速带电粒子流受斥力作用而离开地球．

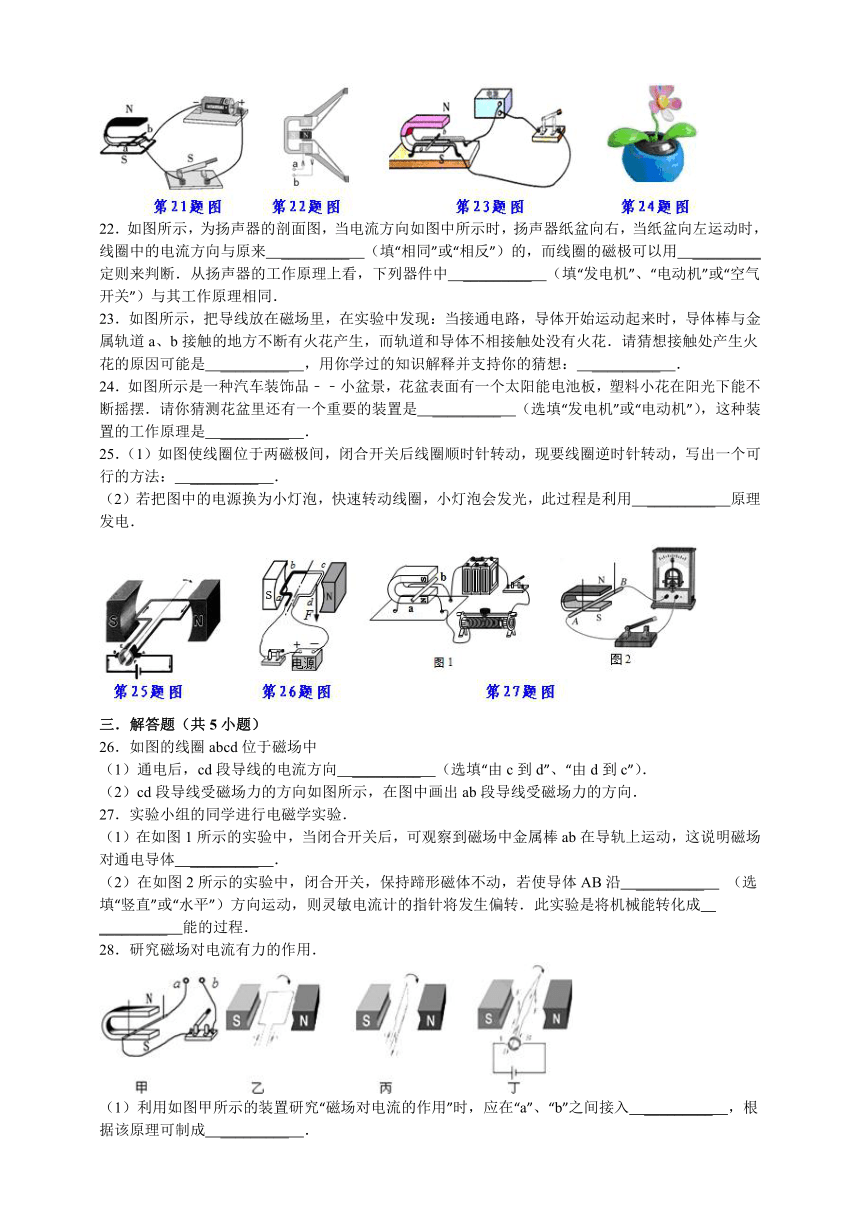

21．如图所示，是“探究磁 ( http: / / www.21cnjy.com )场对通电导线的作用”的实验装置，当闭合开关S时，导线ab中自由电子定向移动的方向是　_________　（选填“从a到b”、“从b到a”或“垂直ab方向”），导线ab受到磁场力的作用而向左运动；如果同时将电流方向和磁场方向变为与原来方向相反，那么导线ab将向　_________　运动（选填“左”或“右”）．
( http: / / www.21cnjy.com )　
22．如图所示，为扬声器 ( http: / / www.21cnjy.com )的剖面图，当电流方向如图中所示时，扬声器纸盆向右，当纸盆向左运动时，线圈中的电流方向与原来　_________　（填“相同”或“相反”）的，而线圈的磁极可以用　_________　定则来判断．从扬声器的工作原理上看，下列器件中　_________　（填“发电机”、“电动机”或“空气开关”）与其工作原理相同．
23．如图所示，把导线放在磁场里，在实 ( http: / / www.21cnjy.com )验中发现：当接通电路，导体开始运动起来时，导体棒与金属轨道a、b接触的地方不断有火花产生，而轨道和导体不相接触处没有火花．请猜想接触处产生火花的原因可能是　_________　，用你学过的知识解释并支持你的猜想：　_________　．
24．如图所示是一种汽车装饰品﹣﹣小盆 ( http: / / www.21cnjy.com )景，花盆表面有一个太阳能电池板，塑料小花在阳光下能不断摇摆．请你猜测花盆里还有一个重要的装置是　_________　（选填“发电机”或“电动机”），这种装置的工作原理是　_________　．
25．（1）如图使线圈位于两磁极间，闭合开关后线圈顺时针转动，现要线圈逆时针转动，写出一个可行的方法：　_________　．
（2）若把图中的电源换为小灯泡，快速转动线圈，小灯泡会发光，此过程是利用　_________　原理发电．
( http: / / www.21cnjy.com )
三．解答题（共5小题）
26．如图的线圈abcd位于磁场中
（1）通电后，cd段导线的电流方向　_________　（选填“由c到d”、“由d到c”）．
（2）cd段导线受磁场力的方向如图所示，在图中画出ab段导线受磁场力的方向．
27．实验小组的同学进行电磁学实验．
（1）在如图1所示的实验中，当闭合开关后，可观察到磁场中金属棒ab在导轨上运动，这说明磁场对通电导体　_________　．
（2）在如图2所示的实验中，闭合开 ( http: / / www.21cnjy.com )关，保持蹄形磁体不动，若使导体AB沿　_________　 （选填“竖直”或“水平”）方向运动，则灵敏电流计的指针将发生偏转．此实验是将机械能转化成　_________　能的过程．
28．研究磁场对电流有力的作用．
( http: / / www.21cnjy.com )
（1）利用如图甲所示的装置研究“磁场对电 ( http: / / www.21cnjy.com )流的作用”时，应在“a”、“b”之间接入　_________　，根据该原理可制成　_________　．

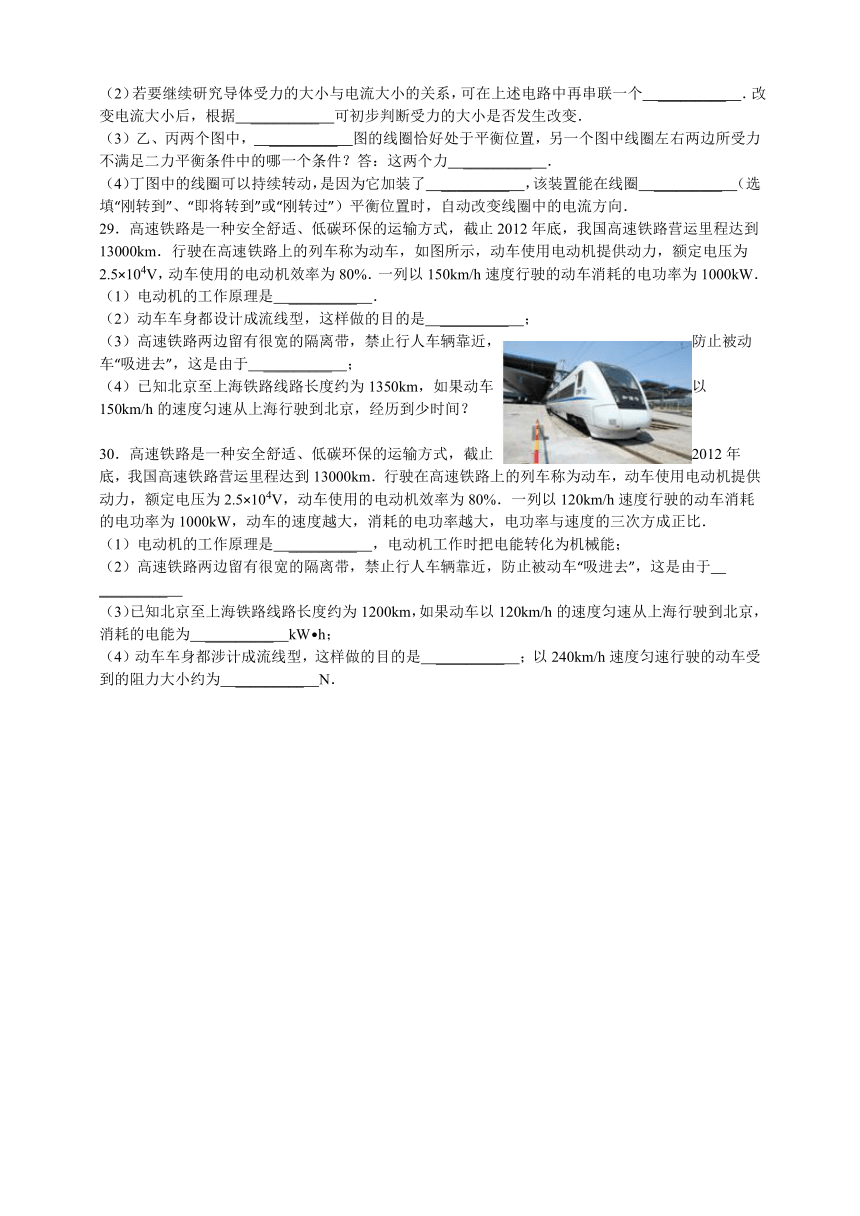

（2）若要继续研究导体受力的大小与电 ( http: / / www.21cnjy.com )流大小的关系，可在上述电路中再串联一个　_________　．改变电流大小后，根据　_________　可初步判断受力的大小是否发生改变．
（3）乙、丙两个图中，　_________　图的线圈恰好处于平衡位置，另一个图中线圈左右两边所受力不满足二力平衡条件中的哪一个条件？答：这两个力　_________　．
（4）丁图中的线圈可以持续转动 ( http: / / www.21cnjy.com )，是因为它加装了　_________　，该装置能在线圈　_________　（选填“刚转到”、“即将转到”或“刚转过”）平衡位置时，自动改变线圈中的电流方向．
29．高速铁路是一种安全舒适、低碳环保 ( http: / / www.21cnjy.com )的运输方式，截止2012年底，我国高速铁路营运里程达到13000km．行驶在高速铁路上的列车称为动车，如图所示，动车使用电动机提供动力，额定电压为2.5×104V，动车使用的电动机效率为80%．一列以150km/h速度行驶的动车消耗的电功率为1000kW．
（1）电动机的工作原理是　_________　．
（2）动车车身都设计成流线型，这样做的目的是　_________　；
（3）高速铁路两边留有很宽的隔离带，禁止行人车辆靠近，防止被动车“吸进去”，这是由于　_________　；
（4）已知北京至上海铁路线路长度约为1350km，如果动车以150km/h的速度匀速从上海行驶到北京，经历到少时间？
30．高速铁路是一种安全舒适、低碳环保的运 ( http: / / www.21cnjy.com )输方式，截止2012年底，我国高速铁路营运里程达到13000km．行驶在高速铁路上的列车称为动车，动车使用电动机提供动力，额定电压为2.5×104V，动车使用的电动机效率为80%．一列以120km/h速度行驶的动车消耗的电功率为1000kW，动车的速度越大，消耗的电功率越大，电功率与速度的三次方成正比．
（1）电动机的工作原理是　_________　，电动机工作时把电能转化为机械能；
（2）高速铁路两边留有很宽的隔离带，禁止行人车辆靠近，防止被动车“吸进去”，这是由于　_________　
（3）已知北京至上海铁路线路 ( http: / / www.21cnjy.com )长度约为1200km，如果动车以120km/h的速度匀速从上海行驶到北京，消耗的电能为　_________　kW h；
（4）动车车身都涉计成流线型，这样做的 ( http: / / www.21cnjy.com )目的是　_________　；以240km/h速度匀速行驶的动车受到的阻力大小约为　_________　N．
　
沪科版九年级物理《第十七章从指南针到磁浮列车第三节科学探究：电动机为什么会转动》同步练习
参考答案与试题解析
　
一．选择题（共12小题）
1．考点：
磁场对通电导线的作用．
专题：
电动机、磁生电．
分析：
观察实验可知，通电导体在磁场中受到力的作用，再逐项分析各种家用电器的原理即可求解．
解答：
解：
图中，当闭合开关后，可以观察到磁场中的金属棒在导轨上运动，这说明通电导体在磁场中受到力的作用，
电热水壶、电饭锅、电熨斗都是利用了电流的热效应设计的，电风扇是利用了通电导体在磁场中受到力的作用的原理制成的，故C正确．
故选C．
点评：
此题主要考查的是学生对磁场对电流的作用、家用电器工作原理的理解和掌握，基础性题目．
　
2．考点：
磁场对通电导线的作用．
专题：
电动机、磁生电．
分析：
通电导体在磁场中会受到磁场力的作用，据此分析解答．
解答：
解：由图可知电路中有电源，当开关闭合后，导体ab就成为通电导体，处于磁场中，会受到磁场的作用，故可以验证磁场对电流的作用．
故选：D．
点评：
通电导体在磁场中受到磁场力的作用，这是电动机的原理
　
3．考点：
磁场对通电导线的作用．
专题：
电动机、磁生电．
分析：
由实验的装置及现象可知实验的原理和目的，则可判断哪一个符合要求．
解答：
解：
甲图当闭合开关后，放在磁场中的导体AB中有电流通过，且导体会动起来，说明磁场对通电导体有力的作用，符合题意
乙图当导体中有电流通过时，放在导体下方的小磁针发生了偏转，说明通电导线周围存在磁场，不符合题意；
丙图闭合开关后，原来静止在磁场中的导体运动起来，说明受到了磁场对电流有力的作用．故符合题意；
丁图该实验装置中没有电源，当放在磁场中 ( http: / / www.21cnjy.com )的导体AB在磁场中做切割磁感线运动时，灵敏电流计的指针就会偏转，即产生了感应电流，这是电磁感应现象，不符合题意；
故选A．
点评：
演示电与磁的关系的实验较多，如电流的磁效应实验、电磁铁、电磁感应及通电导体在磁场中受力的作用等，都应做到熟练应用．
　
4．考点：
磁场对通电导线的作用．
专题：
电动机、磁生电．
分析：
通电导体在磁场中受到力的作用，受力方向与 ( http: / / www.21cnjy.com )两个因素有关：一个是磁场方向，另一个是电流方向．如果只改变一个因素，则导体受力方向改变，如果同时改变两个因素，则导体受力方向不变．此实验是电能转化为机械能．
解答：
解：
A、将A、B两端对调，受力运动方向不变，故A错．
B、将蹄形磁体的N、S极对调，只改变一个影响因素（磁场方向），受力运动方向改变，故B正确；
C、换用磁性更强的蹄形磁体，将增大导线的运动速度，不会改变运动方向，故C错；
D、将滑动变阻器的滑片P向右移动，减小电路中的电流，减小导线的运动速度，不会改变运动方向，故D错；
故选B．
点评：
要改变通电直导线的运动方向，只能改变电流方向和磁场方向中的一个即可，两个因素不能同时改变．
　
5．考点：
磁场对通电导线的作用；通电直导线周围的磁场；影响电磁铁磁性强弱的因素；电磁感应．
专题：
应用题；电和磁．
分析：
电流磁效应是指电流能产生磁场；电磁感应是指闭 ( http: / / www.21cnjy.com )合电路的一部分导体在磁场中切割磁感线，电路中会产生感应电流；比较电磁铁磁性强弱一般用不同的电磁铁来吸引大头针；研究磁场对电流的作用要先给导体通电，再将其放入磁场中．根据不同实验的特点，对照各图进行判断即可．
解答：
解：甲图是演示磁场对电流作用的实验装置，故不符合题意；
乙图是研究电磁感应现象的实验装置，故不合题意；
丙图是演示电流的磁效应的实验装置，故合题意；
丁图是演示电磁铁中线圈匝数的多少与磁性强弱的关系的实验装置，故不合题意．
故选C．
点评：
图中所示的四个实验，是电与磁这一单元最典型的四个实验，它们各自的特点不同，代表了不同的含义，学习中我们应该加以重点区分才行．
　
6．考点：
直流电动机的原理．
专题：
电动机、磁生电．
分析：
解决本题应掌握：常用家电的工作原理，电动机的工作原理是通电线圈在磁场中受力转动．
解答：
解：
电风扇是利用通电导线在磁场中运动而使扇叶转动的；
电炉、电饭煲均为利用电流的热效应；
电铃是利用电流的磁效应．
故选B．
点评：
本题考查家电的工作原理，在生活中应注意掌握．
　
7．考点：
直流电动机的原理；通电螺线管的磁场；电磁铁的其他应用；发电机的构造和原理．
专题：
电和磁．
分析：
（1）电动机是利用通电线圈在磁场中受力转动来工作的，发电机是通过线圈在磁场中做切割磁感线的运动，此时电路中会产生感应电流，是电磁感应现象；
（2）电磁起重机主要部件是电磁铁，利用电流的磁效应原理；
（3）发电机工作的过程，消耗的是机械能，得到的是电能；
（4）影响螺线管磁性强弱的因素有：线圈中电流的大小；线圈的匝数；线圈中有无铁芯．
解答：
解：A、电动机是利用通电线圈在磁场中受力转动来工作的，故A错误；
B、电磁起重机利用电流的磁效应工作的，故B错误；
C、发电机是通过线圈在磁场中做切割磁感线的运动，此时电路中会产生感应电流，这一过程机械能转化为电能，故C正确；
D、通电螺线管磁性强弱与线圈中电流的大小、线圈的匝数、线圈中有无铁芯有关，故D错误．
故选C．
点评：
此题考查的知识点比较多，电动机和发电机的工作原理在实际问题中容易混淆，应特别注意．
　
8．考点：
直流电动机的构造和工作过程．
专题：
电动机、磁生电．
分析：
电风扇实质是一个电动机，电动机是根据通电线圈在磁场中受力而运动制成的．
解答：
解：A、在外力作用下使导体运动，切割 ( http: / / www.21cnjy.com )磁感应线，电流表指针发生偏转，说明此时有感应电流产生，这是电磁感应现象，是发电机的工作原理，不符合题意；
B、是奥斯特实验，小磁针发针偏转说明通电导体周围有磁场，不符合题意；
C、电路中有电源，通电线圈或导体受到磁场力的作用发生运动，是电动机的工作原理，符合题意；
D、是研究电磁铁的磁性强弱的影响因素，不符合题意．
故选C．
点评：
针对课本上的原理图，把原理图和实际生活联系起来，达到学以致用的目的．
　
9．考点：
磁场对通电导线的作用．
专题：
电动机、磁生电．
分析：
（1）闭合电路的部分导体在磁场中做切割磁感线运动时，导体中就会产生电流，叫做电磁感应；
（2）通电导线在磁场中受到力的作用，电动机就是根据这个原理制成的；
（3）电磁继电器是利用电磁铁控制工作电路通断的开关，利用了电流的磁效应；
（4）电磁铁是插入铁芯的通电螺线管，通电时有磁性，断电时无磁性．
解答：
解：A、图甲中，风车转动时电流表指针偏转，是电磁感应现象，不符合题意；
B、图乙中，闭合开关后线圈转动，说明了通电导线在磁场中受力的作用，符合题意；
C、图丙中，旋转启动钥匙后用电器工作，是电磁继电器的应用，不符合题意；
D、图丁中，闭合开关后铁钉吸引大头针，说明电磁铁具有磁性，不符合题意．
故选B．
点评：
本题考查了学生对电磁学几个重点实验装置的掌握，要求学生掌握课本上相关的插图，明白蕴含的物理意义．
　
10．考点：
磁场对通电导线的作用．
专题：
电动机、磁生电．
分析：
通电线圈在磁场中受力的作用后，可以使线圈在磁场中产生运动．
解答：
解：通电后，导线在磁场中运动起来，说明导线受到力的作用，由此可知，通电导体在磁场中受到力的作用，电动机就是利用这个原理制成的．
故选：B．
点评：
此题主要考查的是学生对图中装置演示实验原理即电动机工作原理的理解和掌握，基础性题目．
　
11．考点：
磁场对通电导线的作用；电磁感应．
专题：
电和磁．
分析：
研究磁场对电流的作用要先给导体通电，再将其放入磁场中；
电磁感应是指闭合电路的一部分导体在磁场中切割磁感线，电路中会产生感应电流；
根据不同实验的特点，对照各图进行判断即可．
解答：
解：图甲是演示磁场对电流作用的实验装置，是电动机的原理图，闭合开关，导体在磁场受力而向左（或向右）运动，故选项A、C错误；
图乙是研究电磁感应现象的实验装置，是发电机的原理图，导体ab左右运动时，切割磁感线，电路中有感应电流，故选项B错误，选项D正确．
故选：D．
点评：
电磁感应实验和磁场对电流作用实验，它们各自的特点不同，代表了不同的含义，是否有电源是明显的标志，学习中我们应该加以重点区分才行．
　
12．考点：
扬声器和耳机的构造和原理．
专题：
电动机、磁生电．
分析：
对于扬声器来说，其内部有一个永久磁铁， ( http: / / www.21cnjy.com )当其线圈中通过电流时，即通电线圈在永久磁铁的磁场中受到力的作用，故能形成振动，将电能转化为机械能，将电信号变为声信号．
解答：
解：扬声器是把电信号转换成声信号的一种装 ( http: / / www.21cnjy.com )置，它主要由固定的永久磁体、线圈和锥形纸盆构成．当线圈中通过变化的电流时，据磁场对通电导线有力的作用的原理知，通电线圈会在永久磁铁的磁场中受到变化的力的作用，即线圈所受力时而排斥，时而吸引，从而使得线圈振动，将电能转化为机械能，同时线圈的振动也会带动纸盆也来回振动，于是扬声器就发出了声音．
故选B．
点评：
此题主要考查的是学生对动圈式扬声器工作原理的了解和掌握，能将通电导线在磁场中受到力的作用的原理应用于实际是解决该题的关键．
　
二．填空题（共13小题）
13．考点：
磁场对通电导线的作用；导体．
专题：
电和磁．
分析：
（1）电动机的原理是通电线圈在磁场中受力转动或通电导体在磁场中受力；
（2）导体能够将产生的静电导入大地．
解答：
解：
（1）电动机里是线圈，工作特点是当给电动机通电时，电动机就会转动，所以电动机是根据磁场对放入其中的通电导线产生力的作用制成的；
（2）行驶的地铁车身与空气摩擦起电，车轮可以将电荷导入大地，说明车轮是由导体制成的．
故答案为：磁场；导体
点评：
本题考查了电动机的原理、导体和绝缘题的区别，属于识记性内容，比较简单．
　
14．考点：
直流电动机的原理；物体带电情况的判断．
专题：
电和磁．
分析：
①通电导体在磁场中受力，受力方向与磁场方向和电流方向两个因素有关，根据这一原理人们制成的电动机．
②同种电荷相互排斥，异种电荷相互吸引．
解答：
解：①电动机的原理是通电导体在磁场中受力，发电机的原理是电磁感应现象；
②a会被玻璃棒推开，说明a带的电荷与玻璃棒相同，所以a带正电荷；
故答案为：①电动；②正．
点评：
知道自然界中只有两种电荷：正电荷和负电荷；电荷间的作用规律是：同种电荷相排斥，异种电荷相吸引．
　
15．考点：
直流电动机的原理．
专题：
电动机、磁生电．
分析：
①电磁波和声音都能传递信息，电磁波传播不需要介质，声音传播需要介质；
②电动机的原理是通电线圈在磁场中受力转动或通电导体在磁场中受力
解答：
解：①太空中没有空气，因此需要电磁波传递信息，故互拍的照片信息是通过电磁波传回地面控制中心的；
②“玉兔号”月球车中的电动机工作原理是通电导体在磁场中受力的作用．
故答案为：电磁波；磁场
点评：
本题通过热点问题考查物理知识，要求学生必须掌握基本的物理知识，并能和生产生活社会联系起来．此类题目是近几年比较流行的题目．
　
16．考点：
直流电动机的原理．
专题：
应用题．
分析：
（1）通电导线在磁场中受力的作用，所受力的方向由电流的方向和磁场的方向有关．
（2）发电机是利用电磁感应现象 的原理制成的，而电动机是利用通电导线在磁场中受力的作用的原理制成的．
解答：
解：据该题的情景可知，此时给磁场中 ( http: / / www.21cnjy.com )的金属棒通电时，其会受力而运动，故能说明通电导线在磁场中受力的作用，即说明磁场对电流有力的作用；电动机就是根据这个原理制成的；同时该实验中，导线所受力的方向与两个因素有关，即与电流的方向和磁场的方向有关，故只改变电流方向，直导线偏转方向会改变．
故答案为：磁场；电动机；改变．
点评：
此题主要考查了电动机和发电机的制作原 ( http: / / www.21cnjy.com )理，关键是搞清两者在工作过程中的能量转化情况．发电机因运动而产生电流，电动机因电流而产生运动，同时该题还应记住通电导体在磁场中所受力的方向与电流的方向和磁场的方向有关
　
17．考点：
直流电动机的原理；发电机的构造和原理．
专题：
应用题．
分析：
“通电导体在磁场中受力原理”说明电能转 ( http: / / www.21cnjy.com )化成机械能，电磁感应现象原理是“导体在磁场中运动产生电流”，说明机械能转化成电能．而电动机就是电能转化成机械能，发电机就是机械能转化成电能．
解答：
解：发电机即能产生电能的机器，是利用电磁感应现象的原理工作的，将机械能转化为电能；
电动机将电能转化为机械能的装置，即消耗电能产生机械能的装置．
故答案为：电；机械．
点评：
电动机的原理是通电导体在磁场中受力或通电线圈在磁场中受力转动，发电机的原理是电磁感应现象，电磁铁的原理是电流的磁效应．
　
18．考点：
磁场对通电导线的作用．
专题：
应用题．
分析：
解题的关键是要掌握：通电导体在磁场中会受到力的作用．
解答：
解：电压表是一种磁电式仪表， ( http: / / www.21cnjy.com )当表内有电流通过时，它的指针会发生偏转，说明肯定是受到了力的作用，并且是受电流的影响产生了这个力，我们会想到通电导体在磁场中会受到力的作用，所以这些仪表里还一定有磁体．
故答案为：磁体，通电导体在磁场中受力运动．
点评：
本题考查了学生对“通电导体在磁场中受力运动”的理解和灵活运用，要求学生对本知识点充分理解熟练掌握才行
　
19．考点：
磁场对通电导线的作用．
专题：
电动机、磁生电．
分析：
电动机是利用通电线圈在磁场中受力转动的理制成的，转动的速度与电流大小和磁场强度有关．
解答：
解：电动机是利用通电线圈在磁场中受力转动的道理制成的，电源电压增大、电流增大、它的转速变快，增强磁场也可以使它的转速变快．
故答案为：通电线圈在磁场中受力转动；增大电源电压
点评：
本题考查电动机原理及转速快慢的影响因素
　
20．考点：
磁场对通电导线的作用．
专题：
电和磁．
分析：
电荷的定向移到形成了电流，磁场对通电导体有力的作用．
解答：
解：高速带电粒子流的定向运动形成电流，根据磁场对通电导体有力的作用可知，高速带电粒子流受斥力作用而离开地球．
故答案为：电流；磁场对通电导体有力的作用．
点评：
本题考查电流的形成以及磁场对通电导体的作用，属于基础题．
　
21．考点：
磁场对通电导线的作用．
专题：
电动机、磁生电．
分析：
（1）电路中电流方向是：从电源正极经过用电器回到电源负极．物理学中规定正电荷定向移动的方向为电流的方向．电子带负电．
（2）通电导体在磁场中受到 ( http: / / www.21cnjy.com )力的作用，受力方向与两个因素有关：一个是磁场方向，另一个是电流方向．如果只改变一个因素，则导体受力方向改变，如果同时改变两个因素，则导体受力方向不变．
解答：
解：由图可知导线ab中电流方向是从a到b，所以带负电的自由电子定向移动的方向是从b到a；
通电导体在磁场中受力的方向与磁场方向、电流 ( http: / / www.21cnjy.com )方向有关．导线ab受到磁场力的作用而向左运动，如果只将磁场方向变为与原来方向相反，那么导线ab将向右运动；如果同时将电流方向和磁场方向变为与原来方向相反，那么导线ab将仍向左运动．
故答案为：从b到a；左．
点评：
本题考查了电流方向是怎么规定的，以及影响通电 ( http: / / www.21cnjy.com )导体在磁场中受力方向的因素．要改变通电直导线的运动方向，只能改变电流方向和磁场方向中的一个即可，两个因素不能同时改变．
　
22．考点：
扬声器和耳机的构造和原理．
专题：
应用题；电动机、磁生电．
分析：
（1）根据扬声器线圈中的变化的电流产生变化的 ( http: / / www.21cnjy.com )磁场，通电线圈在磁场中受到力的作用而振动，从而带动纸盆运动而发声；且所受力的方向与电流的方向和磁场的方向有关；
（2）通电线圈的磁极可以用安培定制进行判断．
解答：
解：如图所示，为扬声器的剖面 ( http: / / www.21cnjy.com )图，当电流方向如图中所示时，扬声器纸盆向右，当纸盆向左运动时，即所受力的方向发生了改变，即此时线圈中的电流方向与原来相反的；
圈的磁极可以用安培定则来判断．当 ( http: / / www.21cnjy.com )扬声器的线圈通过电流时，通电线圈在磁场中受到力的作用而引起线圈振动，从而带动纸盆振动而发出声音．电动机就是根据通电线圈在磁场中受到力的作用这一原理制成的；发电机是根据电磁感应现象制成的．
故答案为：相反；安培；电动机．
点评：
本题考查了学生对扬声器的发声原理以及发电机的工作原理的了解和掌握，基础性题目．
　
23．考点：
磁场对通电导线的作用．
专题：
实验题．
分析：
闭合回路中的导体在磁场中会受到作用力而运动；当导体运动的过程中产生电火花时，可能是因为产生热量过大而产生火花；可以根据焦耳定律进行分析．
解答：
解：当接通电路，导体开始运动起来时，导体棒 ( http: / / www.21cnjy.com )与金属轨道a、b接触的地方不断有火花产生，而轨道和导体不相接触处没有火花，由焦耳定律可得，电流一定时，接头处电阻大于轨道其他部分电阻，电流产生热量比轨道其他部分多，接头处温度高而产生火花，因此产生电火花的可能是导体与轨道a、b在接触处的电阻比轨道电阻大．
故答案为 导体与轨道a、b在接触处的电 ( http: / / www.21cnjy.com )阻比轨道电阻大；焦耳定律，电流一定时，接头处电阻大于轨道其他部分电阻，电流产生热量比轨道其他部分多，接头处温度高而产生火花．
点评：
本题考查焦耳定律和磁场对电流的作用力的考查，做题时敢于大胆猜想，并用理论证实自己的猜测．
　
24．考点：
直流电动机的原理．
专题：
应用题．
分析：
该题中的小盆景在太阳能电池板的作用 ( http: / / www.21cnjy.com )下能不断的摆动，即消耗电能而运动，故花盆中肯定有一个小电动机，它的工作原理是利用通电导线在磁场中受力的作用．
解答：
解：由于该装置在太阳能提供电能的情况下运动，即将电能转化为机械能，故里面应该有一个电动机，它是利用通电导线在磁场中受力的作用的原理制成的．
故答案为：电动机；通电导线在磁场中受力的作用．
点评：
据现象能推导出实质，即能通过判断能量的转化，进而确定花盆里面是电动机还是发电机．
　
25．考点：
直流电动机的构造和工作过程；电磁感应．
专题：
电动机、磁生电．
分析：
（1）线圈受力方向跟电流方向和磁场方向有关，改变其中的一者线圈受力方向改变，同时改变两者，线圈受力方向不变．
（2）闭合电路的一部分导体在磁场中进行切割磁感线运动，导体中有感应电流产生，这种现象是电磁感应．
解答：
解：（1）闭合开关后线圈顺时针转动，现要线圈逆时针转动，说明线圈受力方向相反，所以对调磁极来改变磁场方向，或对调电源正负极来改变电流方向．
（2）电源换为小灯泡，快速转动线圈，小灯泡会发光，说明电路中有感应电流产生，这种现象是电磁感应现象．
故答案为：（1）对调磁极或对调电源正负极；（2）电磁感应．
点评：
电动机和发电机的重要区别是电路中是否有电源，如果有电源是电动机，如果没有电源是发电机．
　
三．解答题（共5小题）
26．考点：
磁场对通电导线的作用．
专题：
电动机、磁生电．
分析：
（1）根据图示信息，电流从电源的正极出发回到负极，判断线圈中的电流方向；
（2）通电导体在磁场中受力方向与磁感线方向和电流方向有关；
解答：
解：（1）根据图示信息，电流从电源的正极出发回到负极，判断线圈中cd段导线的电流方向由c到d；
（2）根据cd段导线受磁场力的方 ( http: / / www.21cnjy.com )向如图所示，ab段的电路方向和cd电流方向相反，磁感线方向不变，则可以判断ab段导线受磁场力的方向与cd段相反，所以受力如下图所示：
故答案为：（1）由c到d；
（2）
( http: / / www.21cnjy.com )
点评：
此题考查学生关于通电导体在磁场中受力方向与电流方向和磁感线方向有关的理解和掌握．
　
27．考点：
磁场对通电导线的作用；探究电磁感应现象的实验．
专题：
电和磁．
分析：
这两个实验装置很相似，有电源的是因电流而产生运动，是磁场对电流的作用实验装置；有电流表的是因运动而产生电流，是电磁感应现象装置．
解答：
解：甲装置有电源，闭合开关后，能观察到导体ab运动，这个现象说明磁场对电流有力的作用；
乙装置无电源，闭合开关后，如果让导体AB沿水平方向运动，做切割磁感线运动，电流表的指针就会发生偏转，此实验是将机械能转化成电能的过程．
故答案为：（1）有力的作用；（2）水平；电．
点评：
磁现象一章教材中典型实验的插图要掌握好，知道插图的实验名称、原理、应用，特别是这两个图还要加以对比记忆．
　
28．考点：
磁场对通电导线的作用．
专题：
电和磁．
分析：
（1）通电导线在磁场中受到力的作用；
（2）滑动变阻器串联在电路中可以改变电路中电流的大小；导体棒偏动幅度可以反映所受力的大小；
（3）当通电线圈所在平面与磁感线垂直时，线圈处于平衡状态，此时线圈受力平衡；二力平衡的条件是同物、等大、反向、共线；
（4）换向器可以改变线圈中电流的方向，使得线圈连续转动下去．
解答：
解：（1）因为通电导体在磁场中受力会运 ( http: / / www.21cnjy.com )动，观察图可知缺少一个电源，因此利用如图甲所示的装置研究“磁场对电流的作用”时，应在“a”、“b”之间接入电源，根据此原理制成了电动机；
（2）滑动变阻器串联在电路中可以改变电路中电流的大小，若要继续研究导体受力的大小与电流大小的关系，可在上述电路中再串联一个滑动变阻器；
改变电流大小后，根据导体棒偏动幅度可初步判断受力的大小是否发生改变；
（3）当通电线圈所在平面与磁感线垂 ( http: / / www.21cnjy.com )直时，线圈处于平衡状态，此时线圈受力平衡，所以图丙的线圈恰好处于平衡位置，另一个图中线圈左右两边所受力不满足二力平衡条件中的不在同一直线上；
（4）丁图中的线圈可以持续转动，是因为它加装了换向器，它能在线圈刚转过平衡位置时，自动改变线圈中的电流方向．
故答案为：（1）电源； 电动机；
（2）滑动变阻器； 导体棒偏动幅度；
（3）丙； 没有作用在同一直线上；
（4）换向器； 刚转过．
点评：
此题属于电磁学中比较复杂的题目，考查内容较多，主要考查了电动机的原理，接近生活．
　
29．考点：
直流电动机的原理；速度公式及其应用；流体压强与流速的关系．
专题：
电动机、磁生电；长度、时间、速度；气体的压强、流体压强与流速的关系．
分析：
（1）电动机的工作原理：通电导体在磁场中受到力的作用；工作时将电能转化为机械能；
（2）列车行驶时，主要克服列车的阻力作用，车头制成流线型主要是为了克服阻力作用；
（3）流速越大的地方，压强越小；
（4）根据v=求出时间；
解答：
解：（1）电动机的工作原理：通电导体在磁场中受到力的作用；工作时将电能转化为机械能；
（2）动车车身都涉及成流线型，这样做的目的是减小阻力的作用；
（3）动车快速经过时，在动车和人体中 ( http: / / www.21cnjy.com )间的空气流速非常快，中间的压强非常小，车辆和行人的前后面会产生一个非常大的压强差，会将人和车辆压入到动车下面造成事故，所以高速铁路两边留有很宽的隔离带，禁止行人车辆靠近．
（4）∵v=∴行驶时间t===9h，
故答案为：（1）通电导体在磁场中受到力的作用；
（2）减小阻力；（3）流速越大的地方压强越小；（4）经历9h．
点评：
此题主要考查的是学生对电动机的原理、流体压强和流速的关系、速度的理解和掌握．
　
30．考点：
直流电动机的原理；流体压强与流速的关系；功率计算公式的应用；电功的计算．
专题：
其他综合题．
分析：
（1）电动机的工作原理：通电导体在磁场中受到力的作用；工作时将电能转化为机械能；
（2）流速越大的地方，压强越小；
（3）根据v=求出时间，再根据W=Pt求出消耗电能多少；
（4）列车行驶时，主要克服列车的阻力作用，车头制成流线型主要是为了克服阻力作用；
一列以120km/h速度行驶的动车消耗 ( http: / / www.21cnjy.com )的电功率为1000kW，从而求出以240km/h速度匀速行驶时的功率，再根据效率求出动车的有用功率；再根据P=Fv求出动车的牵引力，因为匀速行驶所以阻力等于牵引力．
解答：
解：（1）电动机的工作原理：通电导体在磁场中受到力的作用；工作时将电能转化为机械能；
（2）动车快速经过时，在 ( http: / / www.21cnjy.com )动车和人体中间的空气流速非常快，中间的压强非常小，车辆和行人的前后面会产生一个非常大的压强差，会将人和车辆压入到动车下面造成事故，所以高速铁路两边留有很宽的隔离带，禁止行人车辆靠近．
（3）∵v=∴行驶时间t==10h，
动车消耗的电能：W=Pt=1000kW×10h=10000kW h；
（4）动车车身都涉及成流线型，这样做的目的是减小阻力的作用；
，，所以240km/h速度匀速行驶时动车的功率：
P2=8000kW=8×106W，
动车的有用功率：P=P2×80%=8×106W×80%=6.4×106W，
∵P=Fv
∴动车受到的阻力f=F==9.6×104N．
故答案为：（1）通电导体在磁场中受 ( http: / / www.21cnjy.com )到力的作用；（2）动车快速经过时，动车和人体中间的空气流速非常快，空气流速越大的地方压强越小，行人车辆的前后面会产生一个非常大的压强差，会将行人车辆压入到动车下面造成事故；（3）10000；（4）减小阻力；9.6×104．
点评：
此题主要考查的是学生对流体压强和流速的关系、电能、电功率计算公式的理解和掌握，特别是第四问难度很大．
