第一节 电阻和变阻器
(第二课时变阻器)
第十五章 探究电路

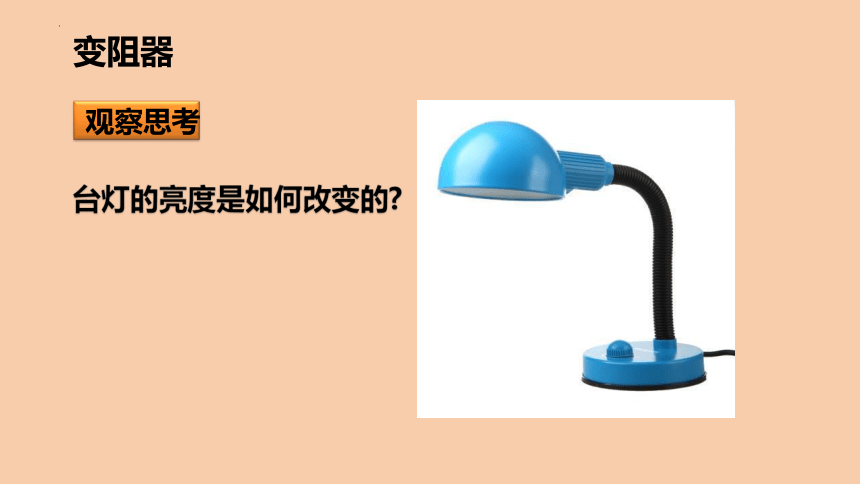

台灯的亮度是如何改变的
变阻器
观察思考
剧场在演出时，我们看到，灯光从亮逐渐变暗，又从暗逐渐变亮的现象。现在有一只灯泡，已接入电路，怎样使它的亮度发生改变？
观察思考
　　滑动变阻器

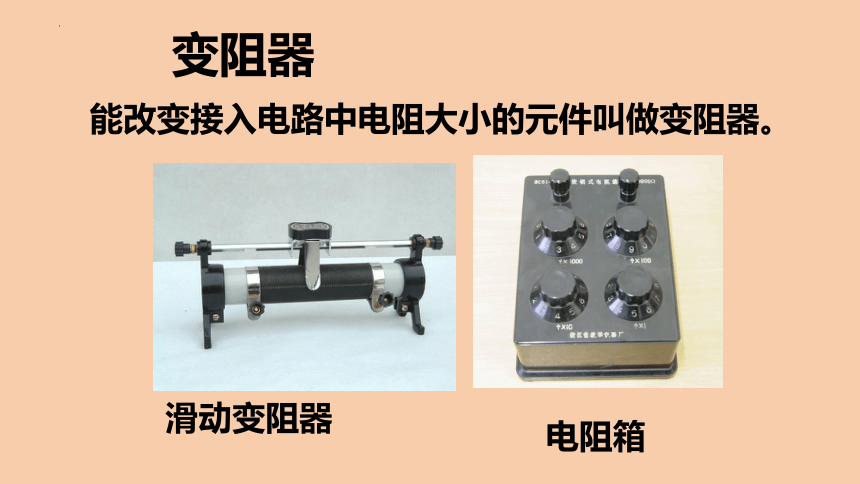

能改变接入电路中电阻大小的元件叫做变阻器。
电阻箱
变阻器
可以通过改变导体的材料、长度、横截面积和温度，改变导体的电阻。而最方便的是改变导体的长度。
电阻变化
电流变化

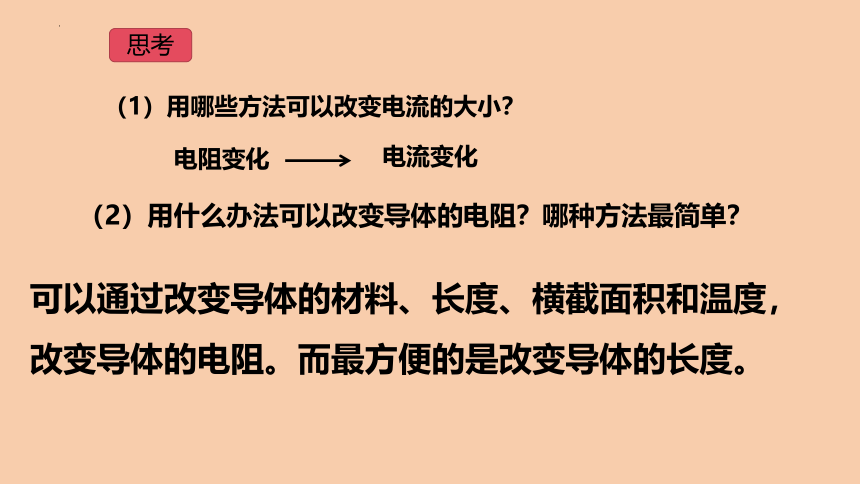

（2）用什么办法可以改变导体的电阻？哪种方法最简单？
（1）用哪些方法可以改变电流的大小？
思考
　（3）元件符号：
　（2）结构示意图：
　2．图示
（1）实物图：
　1．工作原理：改变接入电路中电阻丝的长度来
　改变接入电阻，从而改变电流。
滑动变阻器
滑片P
接线柱D
接线柱B
接线柱C
接线柱A
金属杆
瓷筒
支架
电阻线圈
滑动变阻器铭牌上标有什么？其含义是什么？ “50Ω 1.5A”是什么意思？
50Ω 1.5A
滑动变阻器允许接入电路的最大阻值是50Ω；
允许通过的最大电流是1.5A。
思考
C
D
A
B
P
1
进电流
出电流

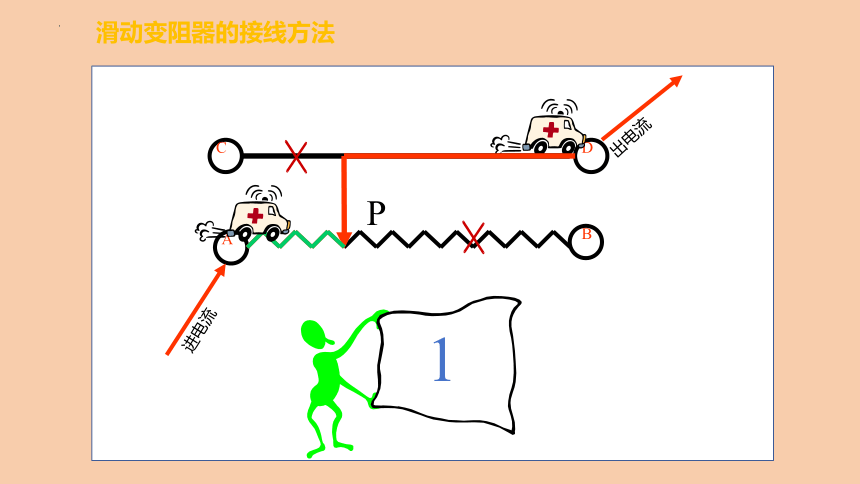

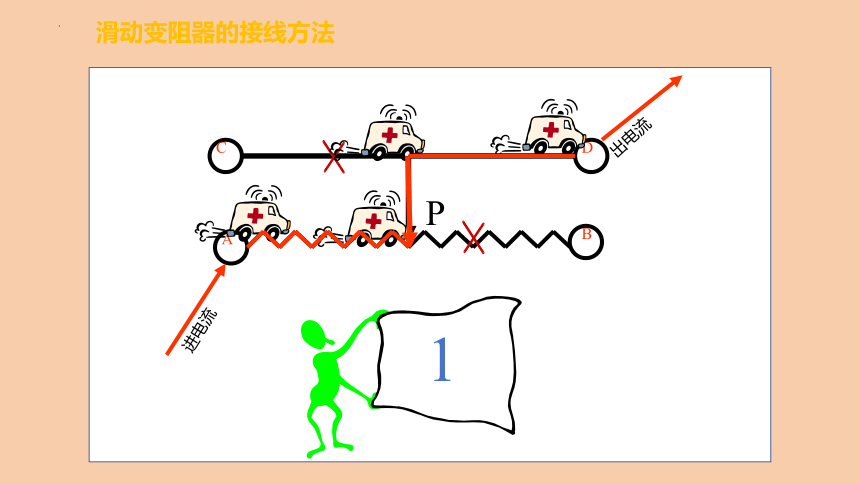

滑动变阻器的接线方法
C
D
A
B
P
1
出电流
进电流
滑动变阻器的接线方法
C
D
A
B
P
2
进电流
出电流
滑动变阻器的接线方法
C
D
A
B
P
2
进电流
出电流
滑动变阻器的接线方法
C
D
A
B
P
3
出电流
进电流
滑动变阻器的接线方法
C
D
A
B
3
P
出电流
进电流
滑动变阻器的接线方法
C
D
A
B
P
4
进电流
出电流
滑动变阻器的接线方法
C
D
A
B
4
P
进电流
出电流
滑动变阻器的接线方法
C
D
A
B
P
5
进电流
出电流
滑动变阻器的接线方法
C
D
A
B
P
5
不能改变电阻的大小
进电流
出电流
滑动变阻器的接线方法
C
D
A
B
P
6
没有电阻连入电路
进电流
出电流
滑动变阻器的接线方法
归纳小结
（1）滑动变阻器接线时应“一上一下” 。
（2）当滑动变阻器的滑片靠近下接线柱时，其连入电路中的电阻变小；当滑动变阻器的滑片远离下接线柱时，其连入电路中的电阻变大。
（3）一般情况下，滑动变阻器应串联在电路中。
（4）电路中开关闭合前，滑动变阻器应接入最大阻值，即离下接线柱最远端。
（5）滑动变阻器的铭牌上标有最大电阻和允许通过的最大电流。滑动变阻器使用时，电路中的电流不能超过其允许通过的最大电流。
如图所示是滑动变阻器的结构和连入电路的示意图,当滑片P向右滑动时,连入电路的电阻变小的是 (　　)
D
练一练
电阻箱
电阻箱是一种可以调节电阻大小、并且能够显示电阻阻值的变阻器。
常见的四旋盘电阻箱
(1)常见的四旋盘电阻箱是一种能够表示出电阻值的变阻器。
(2)使用方法：使用时把两个接线柱接入电路，调节四个旋盘就能得到0～9 999 Ω之间的任一整数值。
(3)读数：四个旋盘对应的数值与对应的倍数相乘，然后相加就是电阻箱接入电路的阻值。
(4)电路符号： 。
(5)使用：使用时注意不能超过允许通过的最大电流值。
滑动变阻器与电阻箱的异同
滑动变阻器 电阻箱
不同点 接线方法
调节方法
优缺点
连接“一上一下”两个接线柱
直接连接两个接线柱
滑片在电阻线上移动
调节旋钮
能够近似于连续改变连入
电路中的电阻大小
不能连续改变连入电路中
的电阻大小
不能直接读出连入电路中
的电阻大小
可直接读出连入电路中的
电阻大小
滑动变阻器 电阻箱
相同点 （1）都是通过改变连入电路的电阻线的长度来改变连入电路的电阻
（2）都要与被控制的电路串联
（3）都有规定的最大电阻值和允许通过的最大电流值
（4）通电前都应该把阻值调到最大
滑动变阻器与电阻箱的异同
