29.1 投影

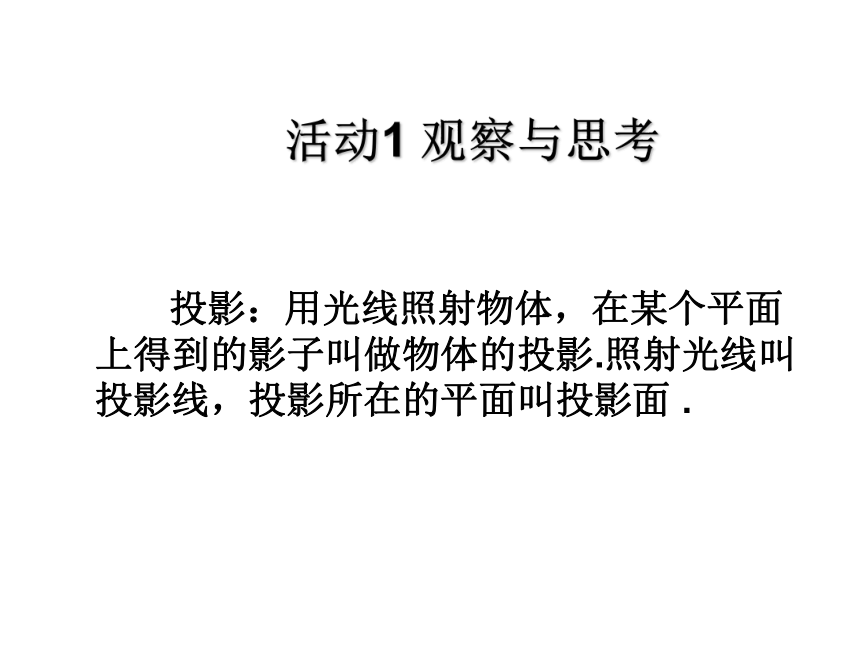

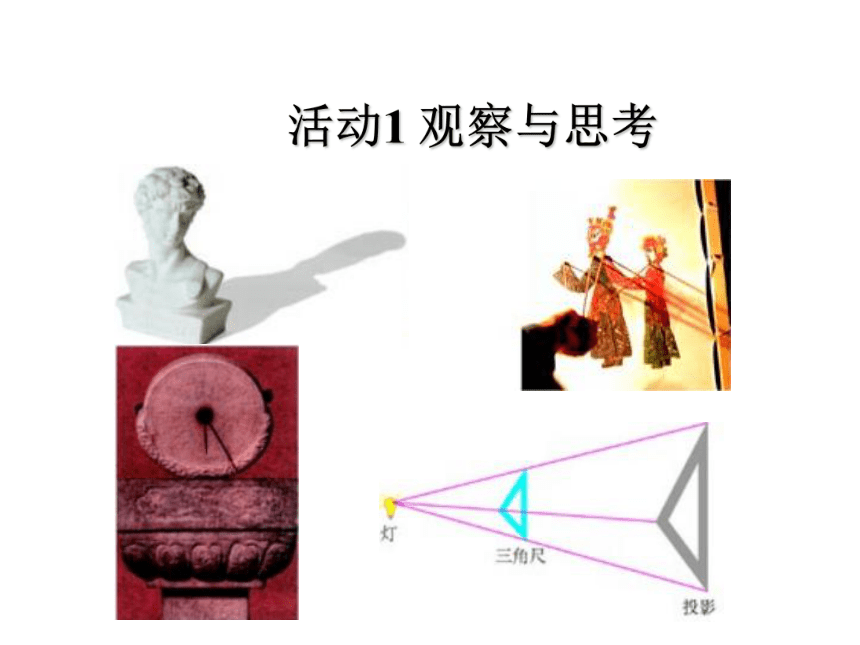

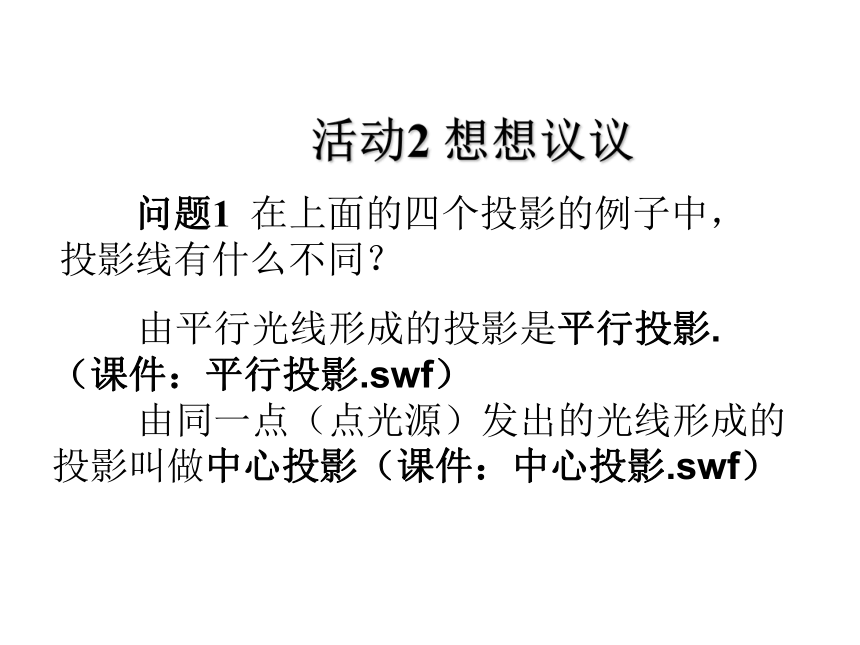

课件11张PPT。29.1 投影 活动1 观察与思考活动1 观察与思考 投影：用光线照射物体，在某个平面上得到的影子叫做物体的投影.照射光线叫投影线，投影所在的平面叫投影面 .活动2 想想议议 问题1 在上面的四个投影的例子中， 投影线有什么不同？ 由平行光线形成的投影是平行投影. （课件：平行投影.swf）

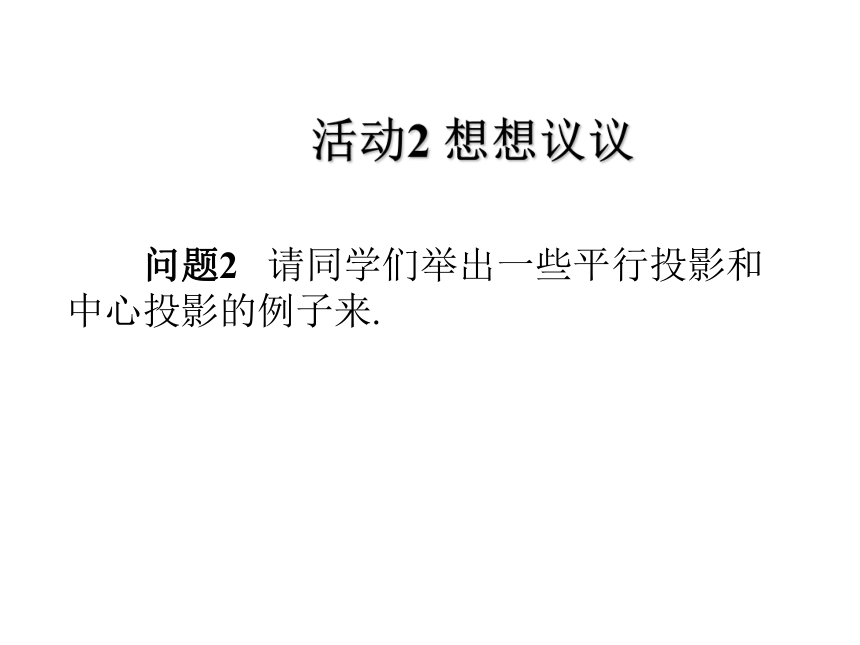

由同一点（点光源）发出的光线形成的投影叫做中心投影（课件：中心投影.swf） 活动2 想想议议 问题2 请同学们举出一些平行投影和中心投影的例子来. 问题3 这三个图分别表示同一块三角尺在阳光照射下形成的投影，其中图（1）与图（2）（3）的投影线有什么区别？图（2）（3）的投影线与投影面的位置关系有什么区别？ 活动2 想想议议（课件：探索正投影的概念.gsp） 活动3 探讨正投影 问题1 如图，把一根直的细铁丝（记为
线段AB）放在三个不同的位置 :（1）铁丝平行于投影面;
（2）铁丝倾斜于投影面;
（3）铁丝垂直于投影面 .
三种情形下铁丝的正投影各是什么形状？ （课件：铁丝的正投影.swf） 问题2 如图,把一块正方形硬纸板P（例如正方形ABCD）放在三个不同的位置
(1)纸板平行于投影面;
(2)纸板倾斜于投影面;
(3)纸板垂直于投影面.
三种情形下纸板的正投影各是什么形状？ 活动3 探讨正投影（课件：纸板的正投影.swf） 归纳：
当物体的某个面平行于投影面时，这个面的正投影与这个面的形状、大小完全相同. 活动3 探讨正投影活动4 巩固提高、布置作业 画出如图29.1-9摆放的正方体在投影面P上的正投影:
（1）正方体的一个面ABCD平行于投影面P（图29.1-9(1)）;
（2）正方体的一个面ABCD倾斜于投影面P，上底面ADEF垂直于投影面P,并且上底面的对角线AE垂直于投影面P（图29.1-9(2)） （课件：正方体的正投影.gsp） 活动4 巩固提高、布置作业 小结：投影的分类和正投影的含义
作业：习题29.1
