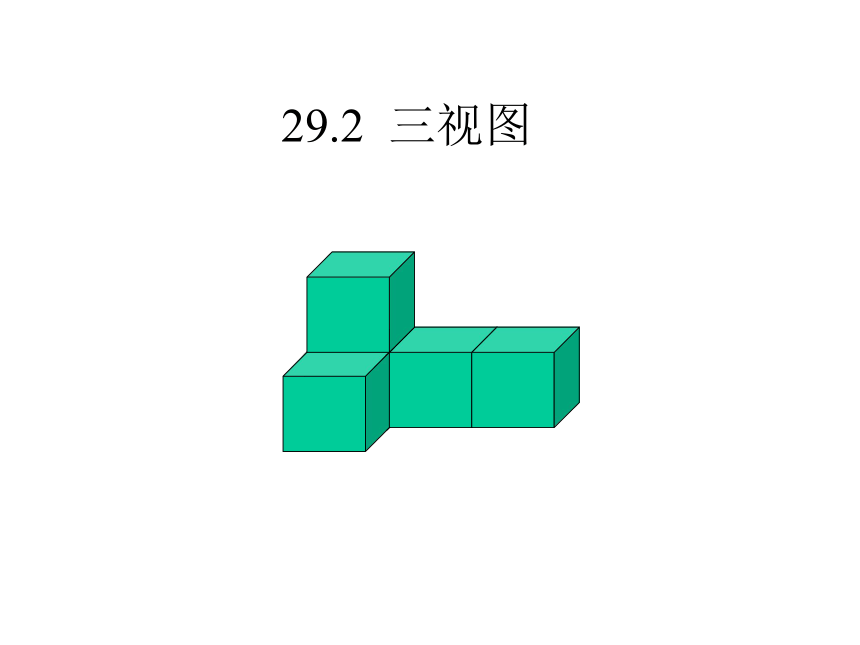

课件15张PPT。29.2 三视图

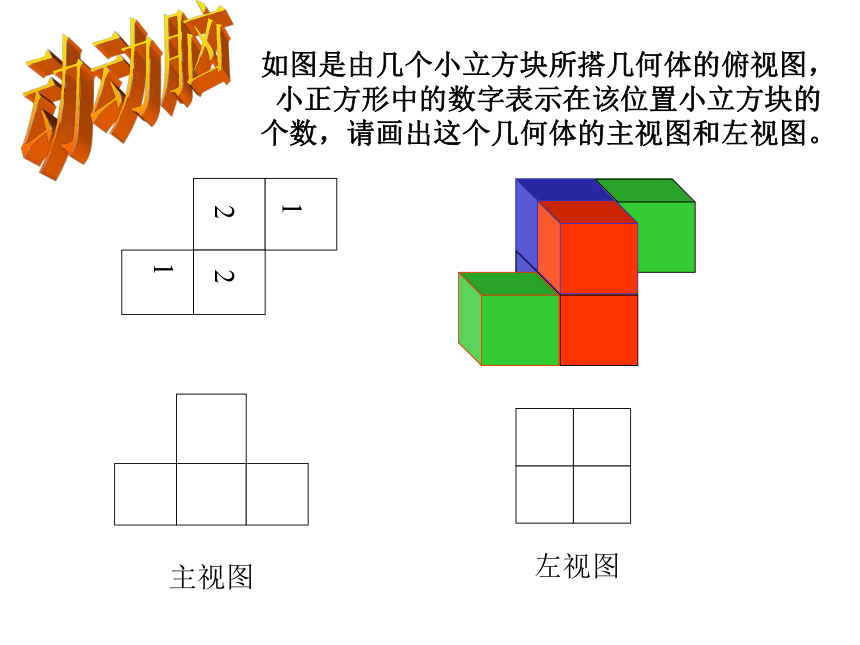

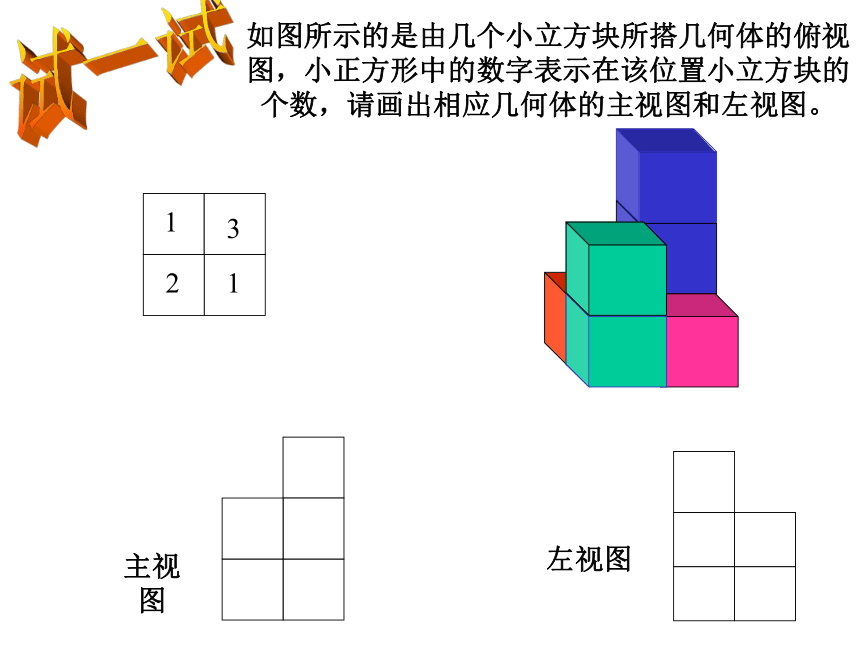

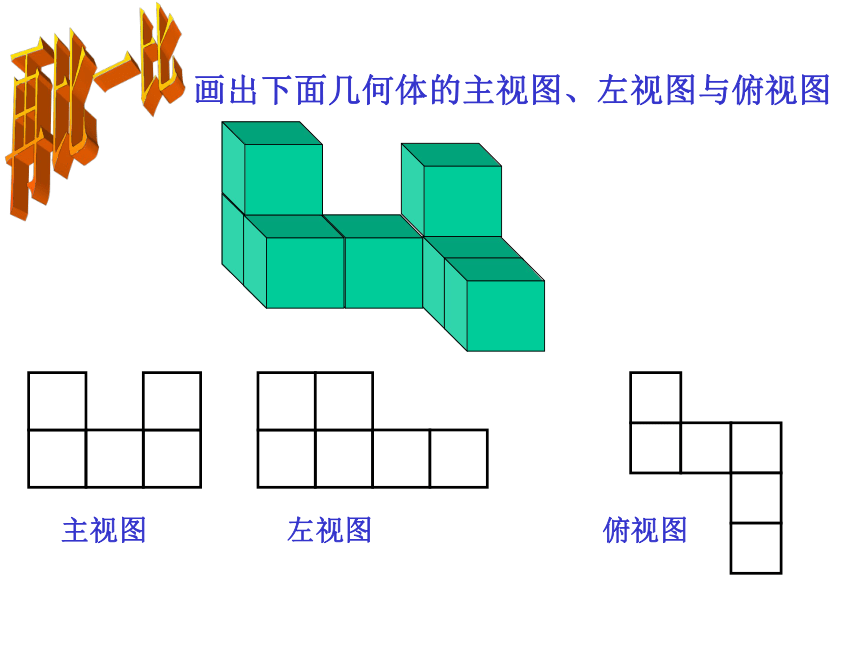

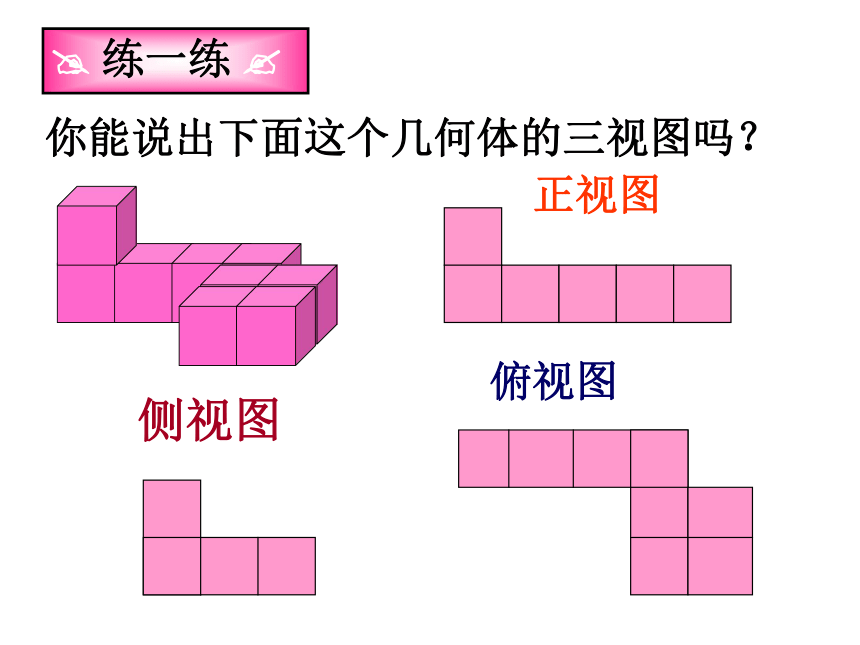

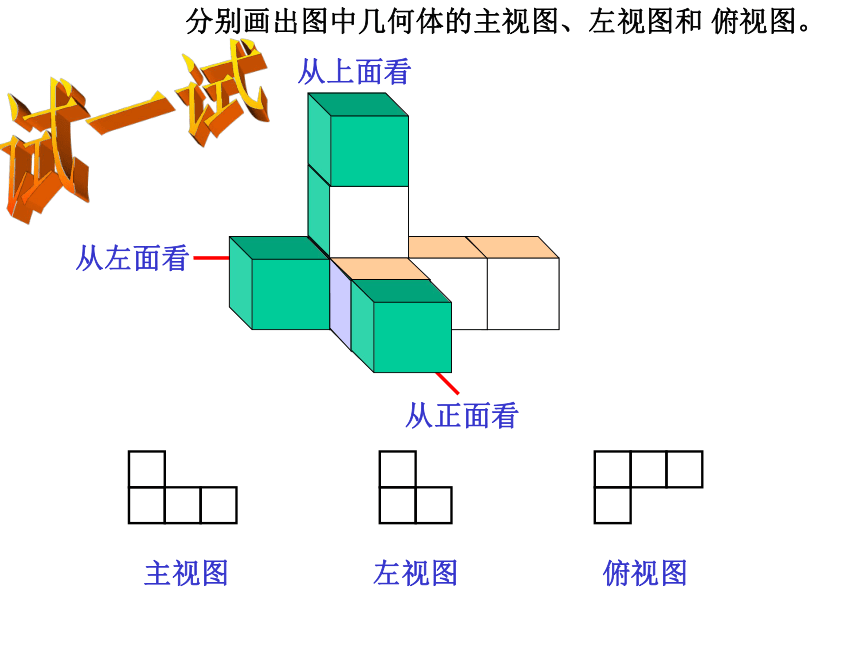

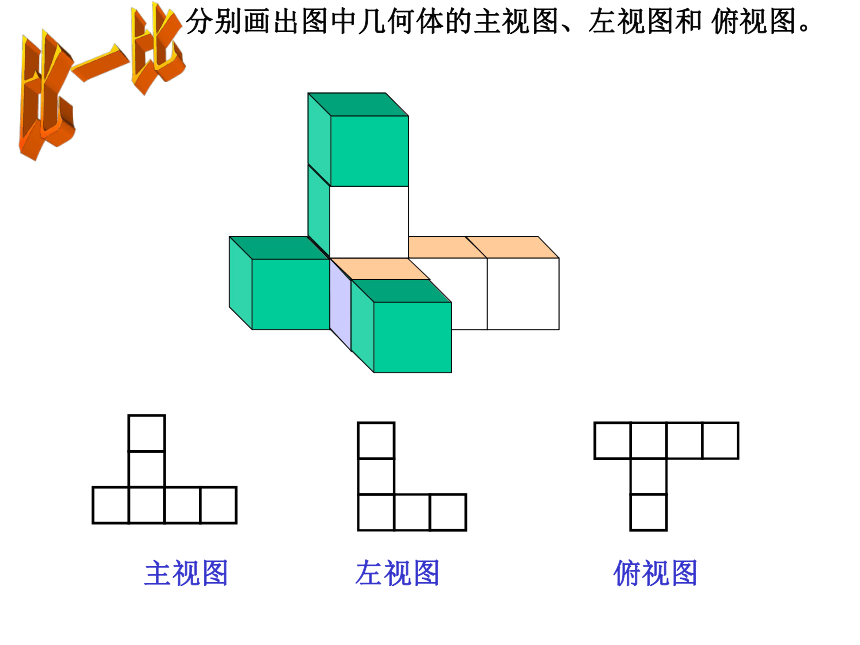

从上面看从左面看从正面看主视图左视图俯视图试一试分别画出图中几何体的主视图、左视图和 俯视图。主视图左视图俯视图分别画出图中几何体的主视图、左视图和 俯视图。比一比画出下面几何体的主视图、左视图与俯视图主视图左视图俯视图再比一比正视图俯视图侧视图? 练一练 ?你能说出下面这个几何体的三视图吗？动动脑如图是由几个小立方块所搭几何体的俯视图，小正方形中的数字表示在该位置小立方块的个数，请画出这个几何体的主视图和左视图。试一试如图所示的是由几个小立方块所搭几何体的俯视图，小正方形中的数字表示在该位置小立方块的个数，请画出相应几何体的主视图和左视图。 主视图左视图再试一试如图所示的是由几个小立方块所搭几何体的俯视图，小正方形中的数字表示在该位置小立方块的个数，请画出相应几何体的主视图和左视图。主视图左视图如图所示的是由几个小立方块所搭几何体的俯视图，小正方形中的数字表示在该位置小立方块的个数，请画出相应几何体的主视图和左视图。 主视图左视图再试一试2用小立方块搭出符合下列三视图的几何体：主视图左视图俯视图展开你的想象力一张桌子摆放若干碟子，从三个方向上看，三种视图如下图所示，则这张桌子上共有________个碟子。 根据下面三视图请说出建筑物是什么样子的?共有几层?一共需要多少个小正方体?有3层，共9个小正方体.考考你用小立方块搭一个几何体，使得它的主视图和俯视图如图所示，这样的几何体只有一种吗？它最少需要多少个小立方块？最多需要多少个立方块？主视图俯视图1至少有一个地方是2块，其它一块；至多每个地方都2块。至少有一个地方是3块，其它1块；至多每个地方都3块。小结：根据物体的三视图想像物体的形状一般是由俯视图确定物体在平面上的形状.然后再根据左视图、主视图嫁接出它在空间里的形状，从而确定物体的形状.再见
