人教版九年级上册《第15章 电流和电路》2023年单元测试卷（含解析）

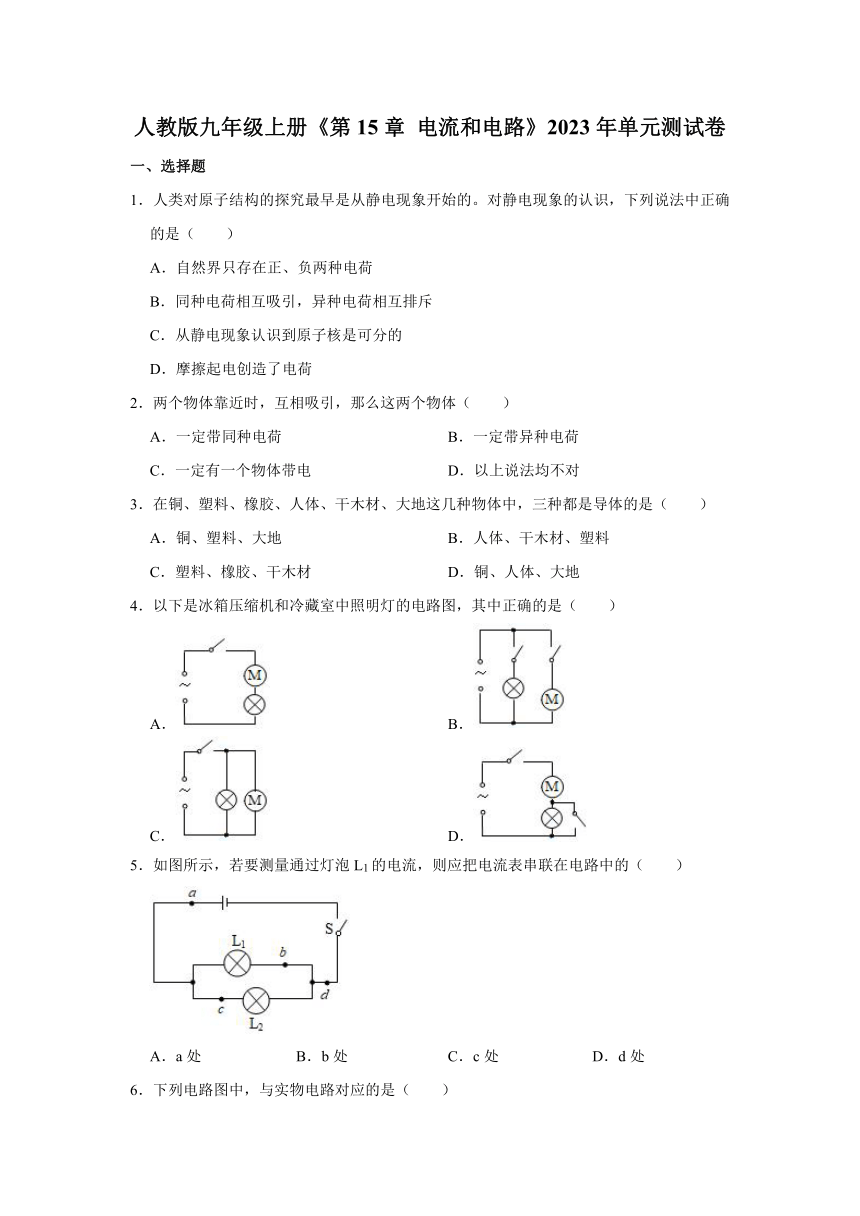

人教版九年级上册《第15章 电流和电路》2023年单元测试卷
一、选择题
1．人类对原子结构的探究最早是从静电现象开始的。对静电现象的认识，下列说法中正确的是（　　）
A．自然界只存在正、负两种电荷
B．同种电荷相互吸引，异种电荷相互排斥
C．从静电现象认识到原子核是可分的
D．摩擦起电创造了电荷
2．两个物体靠近时，互相吸引，那么这两个物体（　　）
A．一定带同种电荷 B．一定带异种电荷
C．一定有一个物体带电 D．以上说法均不对
3．在铜、塑料、橡胶、人体、干木材、大地这几种物体中，三种都是导体的是（　　）
A．铜、塑料、大地 B．人体、干木材、塑料
C．塑料、橡胶、干木材 D．铜、人体、大地
4．以下是冰箱压缩机和冷藏室中照明灯的电路图，其中正确的是（　　）
A． B．
C． D．
5．如图所示，若要测量通过灯泡L1的电流，则应把电流表串联在电路中的（　　）
A．a处 B．b处 C．c处 D．d处
6．下列电路图中，与实物电路对应的是（　　）
A． B．
C． D．
7．在连接电路的过程中，下列哪个步骤是不必要的（　　）
A．开关应是断开的
B．连接电路时，一定要从电源正极出发，直至电源负极
C．为保证各连接点接触良好，要拧紧各接线柱
D．连接完毕后，要仔细检查电路连接是否正确，不允许发生短路
8．使用电流表测电流，下列说法中错误的是（　　）
A．应将电流表并联在待测电路里
B．使用前必须估算待测电流，不超过电流表量程方可使用
C．正接线柱与待测电路中电流的流出端相连，负接线柱与待测电路中电流的流入端相连
D．使用前必须认真观察电流表指针是否指向零刻度

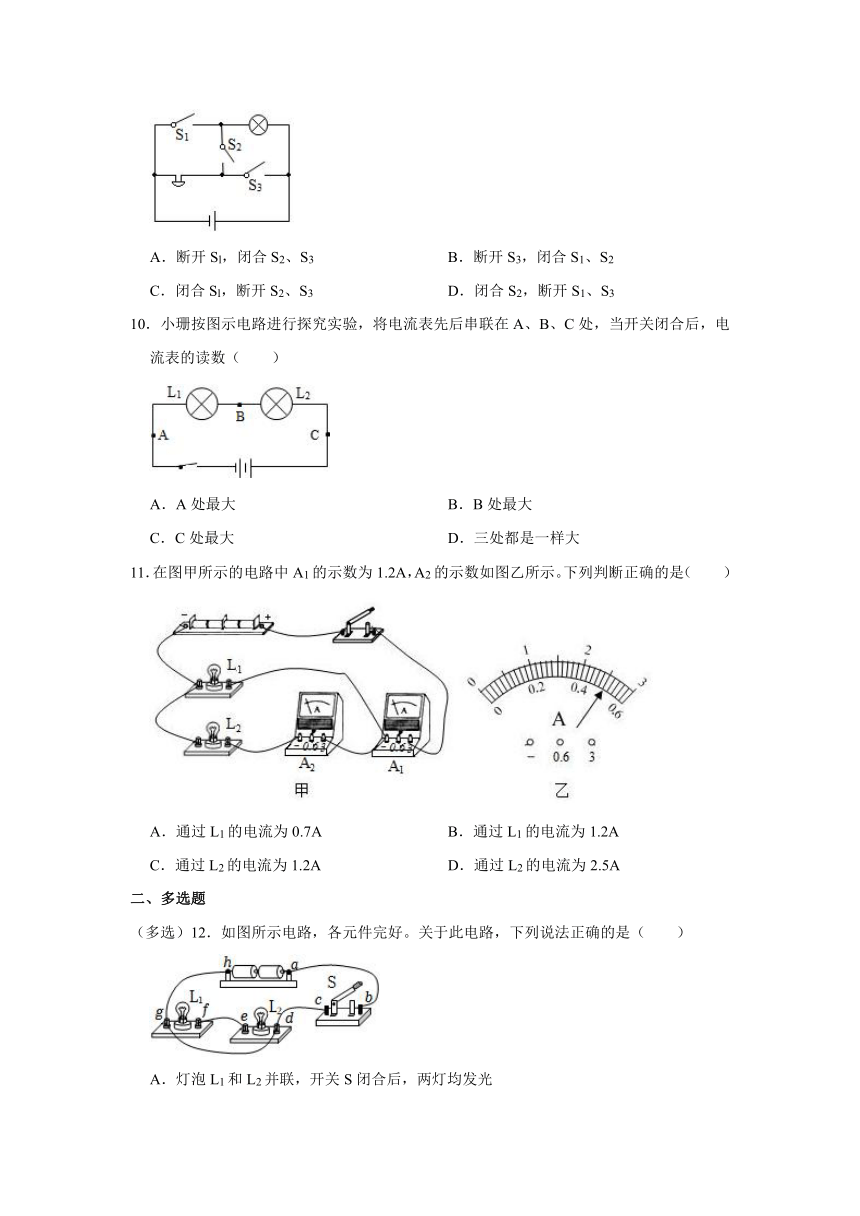

9．如图所示电路中，电源电压适当，要使电铃和电灯同时有电流通过，以下做法中正确的是（　　）
A．断开Sl，闭合S2、S3 B．断开S3，闭合S1、S2
C．闭合Sl，断开S2、S3 D．闭合S2，断开S1、S3
10．小珊按图示电路进行探究实验，将电流表先后串联在A、B、C处，当开关闭合后，电流表的读数（　　）
A．A处最大 B．B处最大
C．C处最大 D．三处都是一样大
11．在图甲所示的电路中A1的示数为1.2A，A2的示数如图乙所示。下列判断正确的是（　　）
A．通过L1的电流为0.7A B．通过L1的电流为1.2A
C．通过L2的电流为1.2A D．通过L2的电流为2.5A
二、多选题
（多选）12．如图所示电路，各元件完好。关于此电路，下列说法正确的是（　　）
A．灯泡L1和L2并联，开关S闭合后，两灯均发光
B．开关S闭合一段时间后，两节干电池会被烧坏

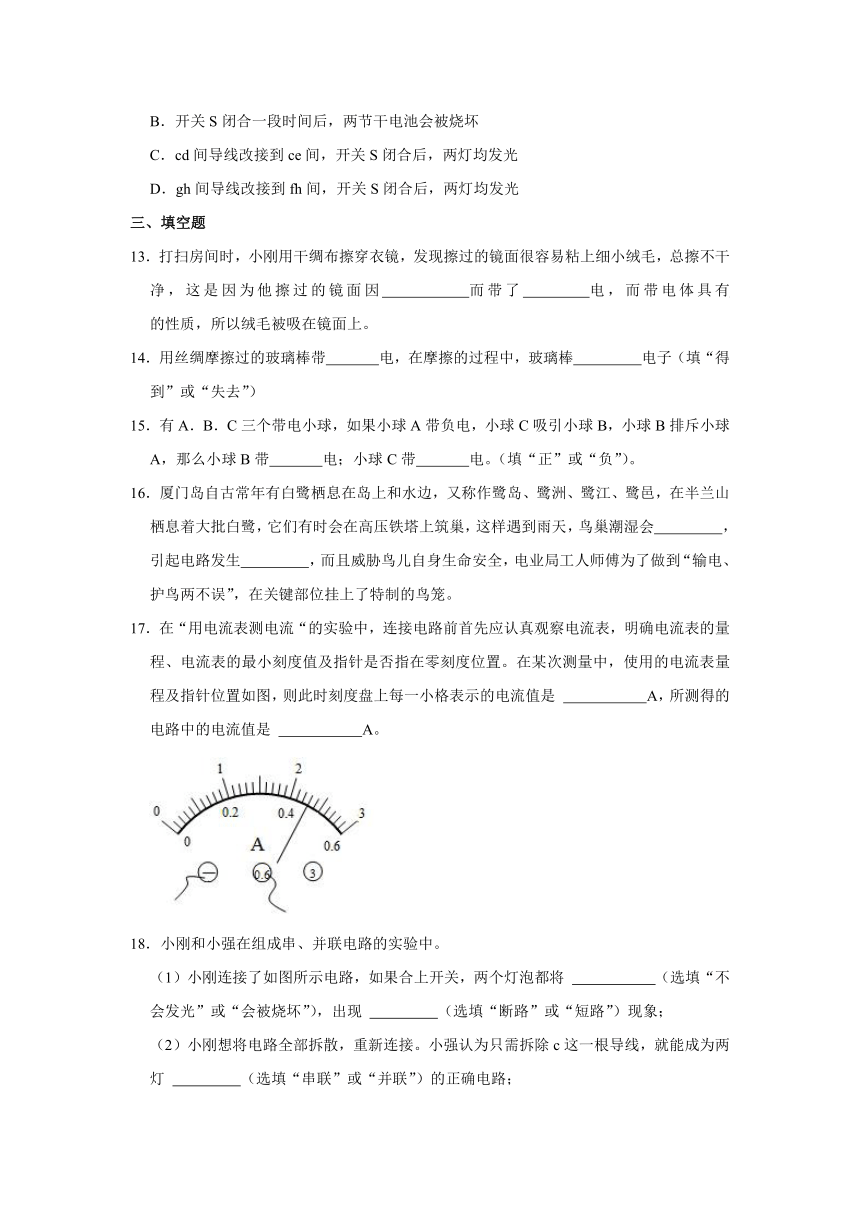

C．cd间导线改接到ce间，开关S闭合后，两灯均发光
D．gh间导线改接到fh间，开关S闭合后，两灯均发光
三、填空题
13．打扫房间时，小刚用干绸布擦穿衣镜，发现擦过的镜面很容易粘上细小绒毛，总擦不干净，这是因为他擦过的镜面因　 　而带了　 　电，而带电体具有　 　的性质，所以绒毛被吸在镜面上。
14．用丝绸摩擦过的玻璃棒带　 　电，在摩擦的过程中，玻璃棒　 　电子（填“得到”或“失去”）
15．有A．B．C三个带电小球，如果小球A带负电，小球C吸引小球B，小球B排斥小球A，那么小球B带　 　电；小球C带　 　电。（填“正”或“负”）。
16．厦门岛自古常年有白鹭栖息在岛上和水边，又称作鹭岛、鹭洲、鹭江、鹭邑，在半兰山栖息着大批白鹭，它们有时会在高压铁塔上筑巢，这样遇到雨天，鸟巢潮湿会　 　，引起电路发生　 　，而且威胁鸟儿自身生命安全，电业局工人师傅为了做到“输电、护鸟两不误”，在关键部位挂上了特制的鸟笼。
17．在“用电流表测电流“的实验中，连接电路前首先应认真观察电流表，明确电流表的量程、电流表的最小刻度值及指针是否指在零刻度位置。在某次测量中，使用的电流表量程及指针位置如图，则此时刻度盘上每一小格表示的电流值是 　 　A，所测得的电路中的电流值是 　 　A。
18．小刚和小强在组成串、并联电路的实验中。
（1）小刚连接了如图所示电路，如果合上开关，两个灯泡都将 　 　（选填“不会发光”或“会被烧坏”），出现 　 　（选填“断路”或“短路”）现象；
（2）小刚想将电路全部拆散，重新连接。小强认为只需拆除c这一根导线，就能成为两灯 　 　（选填“串联”或“并联”）的正确电路；

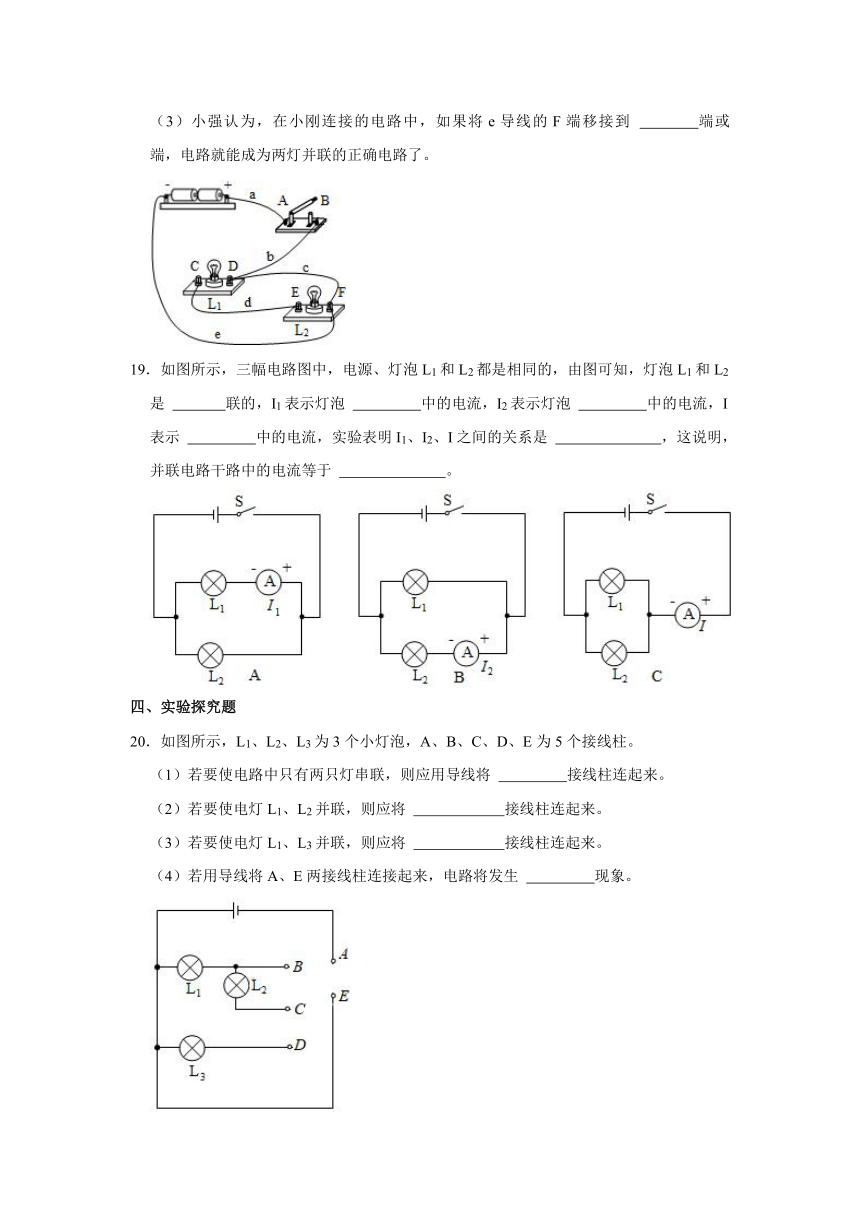

（3）小强认为，在小刚连接的电路中，如果将e导线的F端移接到 　 　端或 　 　端，电路就能成为两灯并联的正确电路了。
19．如图所示，三幅电路图中，电源、灯泡L1和L2都是相同的，由图可知，灯泡L1和L2是 　 　联的，I1表示灯泡 　 　中的电流，I2表示灯泡 　 　中的电流，I表示 　 　中的电流，实验表明I1、I2、I之间的关系是 　 　，这说明，并联电路干路中的电流等于 　 　。
四、实验探究题
20．如图所示，L1、L2、L3为3个小灯泡，A、B、C、D、E为5个接线柱。
（1）若要使电路中只有两只灯串联，则应用导线将 　 　接线柱连起来。
（2）若要使电灯L1、L2并联，则应将 　 　接线柱连起来。
（3）若要使电灯L1、L3并联，则应将 　 　接线柱连起来。
（4）若用导线将A、E两接线柱连接起来，电路将发生 　 　现象。
五、解答题
21．如图所示是“探究串联电路电流规律”的实验电路图：
（1）实验中，选择两个小灯泡的规格最好是 　 　的（填“相同”或“不相同”）
表1
电流表的位置 A B C
电流I/A 0.3 0.3 1.5
（2）表1是某位同学实验中的一组数据：指出上述表格所记录数据中，明显错误的一组数值是：　 　，造成错误的可能原因是 　 　。
（3）改正错误的数据后，分析实验数据得到的串联电路中电流的规律是：　 　。
（4）你认为这个实验的设计中的问题是：　 　。
22．在进行“怎样使两个小灯泡亮起来”的探究活动中，小明和小兰两人把一只开关和两个灯泡逐一顺次连接后，刚将线路两端接到电源两极，L2就亮了，但L1没亮。
（1）他们在实验操作中不妥之处是　 　。
（2）小明认为L1的灯丝断了，但小兰认为这不可能。你支持　 　的观点，理由是　 　。你认为L1不亮的可能原因是　 　。
（3）在全班交流时，小明发现其他小组的两盏灯串联接入电路时一样亮，他便将某一组的两盏灯拿来与本组的两盏灯比较，你认为他应该观察灯泡的（　 　）
A．铭牌标识；B．玻璃泡大小；C．灯丝是否完好；D．玻璃泡是否变黑。
人教版九年级上册《第15章 电流和电路》2023年单元测试卷
参考答案与试题解析
一、选择题
1．解：A、自然界中，凡是和毛皮摩擦过的橡胶棒相吸引的，一定和丝绸摩擦过的玻璃棒相排斥，凡是和丝绸摩擦过的玻璃棒相吸引的，一定和毛皮摩擦过的橡胶棒相排斥。所以自然界中只有两种电荷，即正电荷和负电荷，故A正确；
B、同种电荷互相排斥，异种电荷互相吸引，故B错；
C、静电现象是由于物质失去电子或得到电子而产生的现象，从静电现象认识到原子是可分的，故C错；
D、不同物质原子核束缚电子的本领不同。当两个不同的物体互相摩擦时，束缚电子本领弱的会失去电子而带正电，束缚电子本领强的会得到电子而带负电。所以摩擦起电的实质是使电子发生了转移，并不是创造了电荷，故D错。
故选：A。
2．解：两物体靠近时相互吸引：根据带电体的有吸引轻小物体的性质，一个物体可能不带电；根据电荷间的作用规律，异种电荷相互吸引，两个物体可能带的是异种电荷。故至少有一个物体带电，故C正确。
故选：C。
3．解：A、铜和大地是导体，塑料是绝缘体，故A不符合题意；
B、塑料、干木材都是绝缘体，人体是导体，故B不符合题意；
C、塑料、橡胶、干木材都是绝缘体，故C不符合题意；
D、铜、人体、大地是导体，故D符合题意。
故选：D。
4．解：生活中冰箱压缩机和冷藏室中照明灯工作时互不影响，且可以独立工作，它们之间是并联的。
A、图中压缩机和照明灯串联，故A错误；
B、图中压缩机和照明灯并联，能独立工作，且互不影响，故B正确；
C、图中压缩机和照明灯并联，开关在干路上控制它们两个，不能独立工作，故C错误；
D、图中两开关均闭合时，照明灯被短路，故D错误。
故选：B。
5．解：要想测量L1的电流，就应该把电流表和L1串联在电路中。
A、在a处时，电流表是串联在干路上，测的是总电流，故A不符合题意；
B、在b处时，电流表和L1串联，测的是L1中的电流，故B符合题意；
C、在c处时，电流表和L2串联，测的是L2中的电流，故C不符合题意；
D、在d处时，电流表是串联在干路上，测的是总电流，故D不符合题意。
故选：B。
6．解：由实物图知，两灯并联，开关S和电流表A2在干路上，电流表A1在L2支路。
A．图中两灯并联，开关S和电流表A2在干路上，电流表A1在L1支路上，故A与实物图不相符；
B．图中两灯并联，开关S和电流表A1在干路上，电流表A2在L2支路上，故B与实物图不相符；
C．图中两灯并联，开关S和电流表A1在干路上，电流表A2在L2支路上，故C与实物图不相符；
D．图中两灯并联，开关S和电流表A2在干路上，电流表A1在L2支路上，故D与实物图相符。
故选：D。
7．解：A．为了保护电路在连接电路的过程中，开关应断开，故A正确，不符合题意；
B．串联电路中，各电路元件首首相连、尾尾相连组成电路，从正极或从负极连接都可以，故B不必要，符合题意；
C．导线头应拧成一股按螺帽旋紧的方向绕在接线柱上，故C正确，不符合题意；
D．连接完毕后，要仔细检查电路连接是否正确，不允许发生短路，会烧坏电路元件，故D正确，不符合题意。
故选：B。
8．解：
A、电流表测量电流时，电流表要与待测电路串联，故A错误；
B、使用前必须估算待测电流，被测电流不能超过电流表量程，故B正确；
C、电流要从“+“接线柱流入，从“﹣“接线柱流出，即正接线柱与待测电路中电流的流出端相连，负接线柱与待测电路中电流的流入端相连，故C正确；
D、电流表使用之前要调零，故D正确。
故选：A。
9．解：A、若断开Sl，闭合S2、S3，灯泡不能发光，不符合题意；
B、若断开S3，闭合S1、S2，电铃不能工作，不符合题意；
C、闭合Sl，断开S2、S3，电铃不能工作，不符合题意；
D、闭合S2，断开S1、S3，电铃和电灯同时有电流通过，符合题意；
故选：D。
10．解：由图可见，这是一个串联电路，根据串联电路中电流处处相等，所以A、B、C三处电流大小相同。
故选：D。
11．解：把两个电流表看成导线，得出两个灯泡是并联的。
A1串联在干路中，A1测干路电流，A1的示数为1.2A。
A2和L2串联，测L2的电流，A2如果使用0～3A，示数是2.5A，大于干路电流，所以A2使用0～0.6A，示数是0.5A。
根据并联电路干路电流等于各支路电流之和，所以L1的电流为：1.2A﹣0.5A＝0.7A。
故选：A。
二、多选题
12．解：AB、由图可知，开关S闭合后，电源两端被直接用导线相连，形成电源短路，一段时间后，两节干电池会被烧坏，两灯均不会发光，故A错误，B正确；
C、cd间导线改接到ce间，开关S闭合后，灯泡L1和L2并联，两灯均发光，故C正确；
D、gh间导线改接到fh间，开关S闭合后，灯泡L1和L2并联，两灯均发光，故D正确。
故选：BCD。
三、填空题
13．解：当绸布（丝绸）与镜面（玻璃）摩擦后，镜面失去电子带正电，绸布得到电子带等量的负电。
而带电体有吸引轻小物体的性质，所以绒毛被吸在镜面上。
故答案为：摩擦；正；吸引轻小物体。
14．解：丝绸和玻璃棒摩擦，玻璃棒夺得电子的本领弱，失去电子带正电；丝绸夺得电子的本领强得到电子，多余电子带负电。
故答案为：正；失去。
15．解：因为A、B、C三个小球都带电，A带负电，B排斥A，则A与B带同种电荷，即B带负电；C吸引B，则C与B带异种电荷，即C带正电；
故答案为：负；正。
16．解：通常情况下，高压铁塔干燥的筑巢是绝缘体，输电导线之间不会引起电路发生短路，但是遇到雨天，鸟巢会因潮湿成为导体，引起输电导线之间的电路导通，而发生短路。
故答案为：导电；短路。
17．解：图中电流表用的是0﹣﹣0.6A量程，它的一个大格是0.2A，一个大格间由10个小格，所以一个小格就是0.02A，所显示的电流值是0.4A+0.06A＝0.46A；
故答案为：0.02；0.46。
18．解：（1）根据电路图可知，导线将电源两极直接连接起来，形成了电源短路，因此两个灯泡都不发光；
（2）根据电路图可知，拆除c这一根导线，电流从电源正极依次经过两个灯泡回到电源负极，则两灯串联连接；
（3）要使两灯成为并联的电路，则电流应从电源的正极出发，经开关分别流入两个灯泡、然后汇合回到电源的负极；则由图可知，应将e导线的F端移接到C端或E端，电路就能成为两灯并联的正确电路了。
故答案为：（1）不会发光；短路；（2）串联；（3）C；E。
19．解：由三幅图知，灯泡L1和L2都是并联的，A图中电流表测L1支路电流，B图电流表测L2支路电流，C图中电流表测干路电流，
所以I1表示灯泡L1中的电流，I2表示灯泡L2中的电流，I表示干路中的电流，实验表明I1、I2、I之间的关系是I＝I1+I2，即并联电路干路中的电流等于各支路电流之和。
故答案为：并；L1；L2；干路；I＝I1+I2；各支路电流之和。
四、实验探究题
20．解：（1）读图可知，用导线将A、C连接时，电流只有一条路径，依次经过两只灯泡，则灯L1和L2的连接方式是串联；
（2）读图可知，用导线将A、B连接，再将C、E连接，电流有两条路径，则灯L1和L2的连接方式是并联；
（3）用导线将AB连起来，再用另一条导线将ED连起来后，由电路图可知，灯L1和L3的连接方式是并联；
（4）若用导线将A、E两接线柱连接起来，电流不经用电器直接将电源正负极相连，发生短路现象，烧坏电源，这是不允许的。
故答案为：（1）AC；（2）AB、CE；（3）AB、ED；（4）短路。
五、解答题
21．解：（1）实验中，选择两个小灯泡的规格最好是不同的。
（2）下表中是某位同学实验中的一组数据：指出表格所记录的数据中，电流表在 C位置的读数是明显错误，造成错误的原因可能是：读数时看错了电表量程。
（3）改正错误数据后，分析实验数据得到串联电路电流规律是：在串联电路中，电流处处相等。
（4）你认为这个实验的设计中的问题是：只有一组实验数据，实验结论具有片面性
故答案为：（1）不相同；（2）C；读数时看错了电表量程；（3）在串联电路中，电流处处相等；（4）只有一组实验数据，实验结论具有片面性。
22．解：（1）刚将线路两端接到电源两极，L2就亮了，说明连接电路时开关没有断开；
故答案为：连接电路时开关没有断开；
（2）小兰的观点正确；因为两个灯泡是串联的，L1的灯丝断了，L2不可能亮；
L1不亮的可能原因是L1被短路或电路中电流远小于L1的发光电流；
故答案为：小兰；两个灯泡是串联的，L1的灯丝断了，L2不可能亮；L1被短路或电路中电流远小于L1的发光电流。
（3）灯泡的亮度是由灯泡的实际功率决定的；但观察时应先观察灯泡的铭牌，
故选A。
