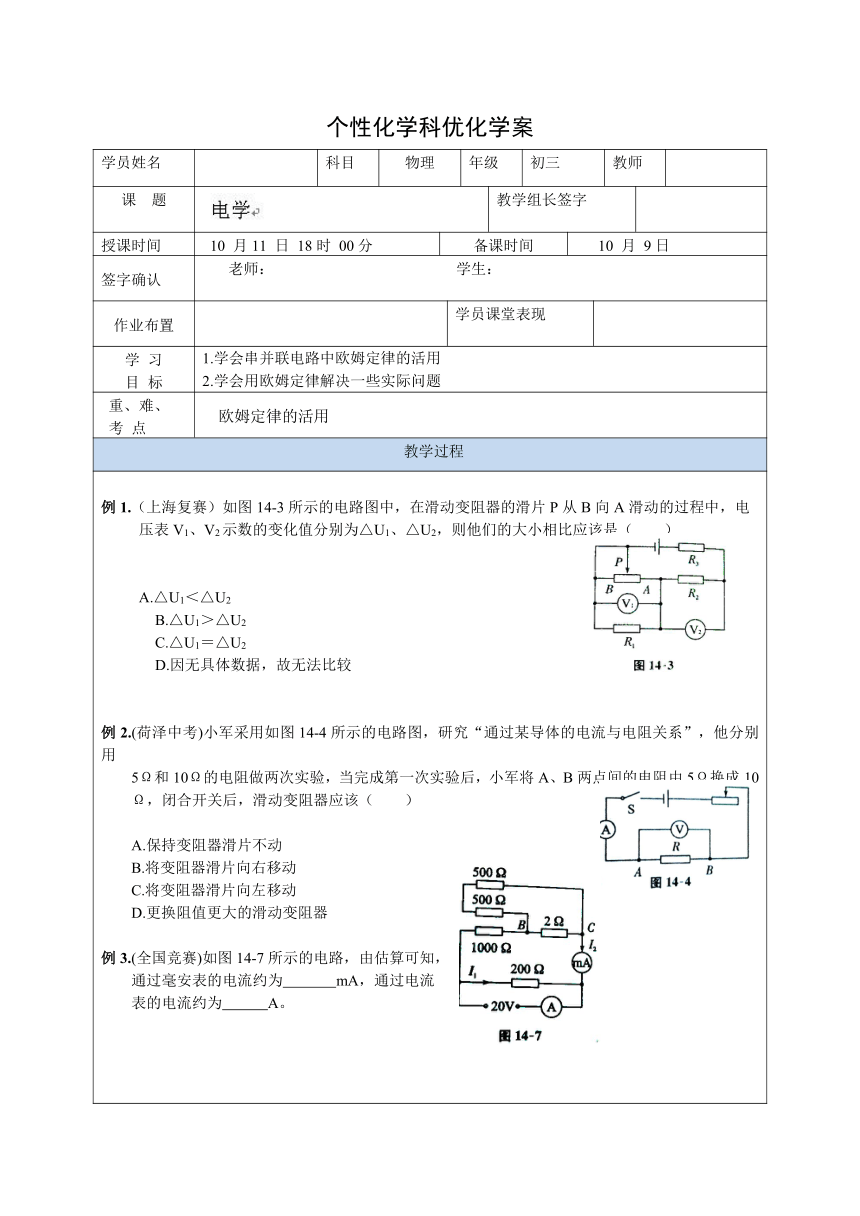

2015届中考物理第一轮考点梳理复习教案16（欧姆定律专题）

个性化学科优化学案
学员姓名

科目
物理
年级
初三
教师

课 题
教学组长签字
授课时间
10 月11 日 18时 00分
备课时间
10 月 9日
签字确认
老师： 学生：
作业布置
学员课堂表现
学 习
目 标
学会串并联电路中欧姆定律的活用
学会用欧姆定律解决一些实际问题
重、难、
考 点
欧姆定律的活用
教学过程
例1.（上海复赛）如图14-3所示的电路图中，在滑动变阻器的滑片P从B向A滑动的过程中，电
压表V1、V2示数的变化值分别为△U1、△U2，则他们的大小相比应该是（ ）

A.△U1＜△U2
B.△U1＞△U2
C.△U1＝△U2
D.因无具体数据，故无法比较
例2.(荷泽中考)小军采用如图14-4所示的电路图，研究“通过某导体的电流与电阻关系”，他分别用
5Ω和10Ω的电阻做两次实验，当完成第一次实验后，小军将A、B两点间的电阻由5Ω换成10
Ω，闭合开关后，滑动变阻器应该（ ）
A.保持变阻器滑片不动
B.将变阻器滑片向右移动
C.将变阻器滑片向左移动
D.更换阻值更大的滑动变阻器
例3.(全国竞赛)如图14-7所示的电路，由估算可知，
通过毫安表的电流约为 mA，通过电流
表的电流约为 A。

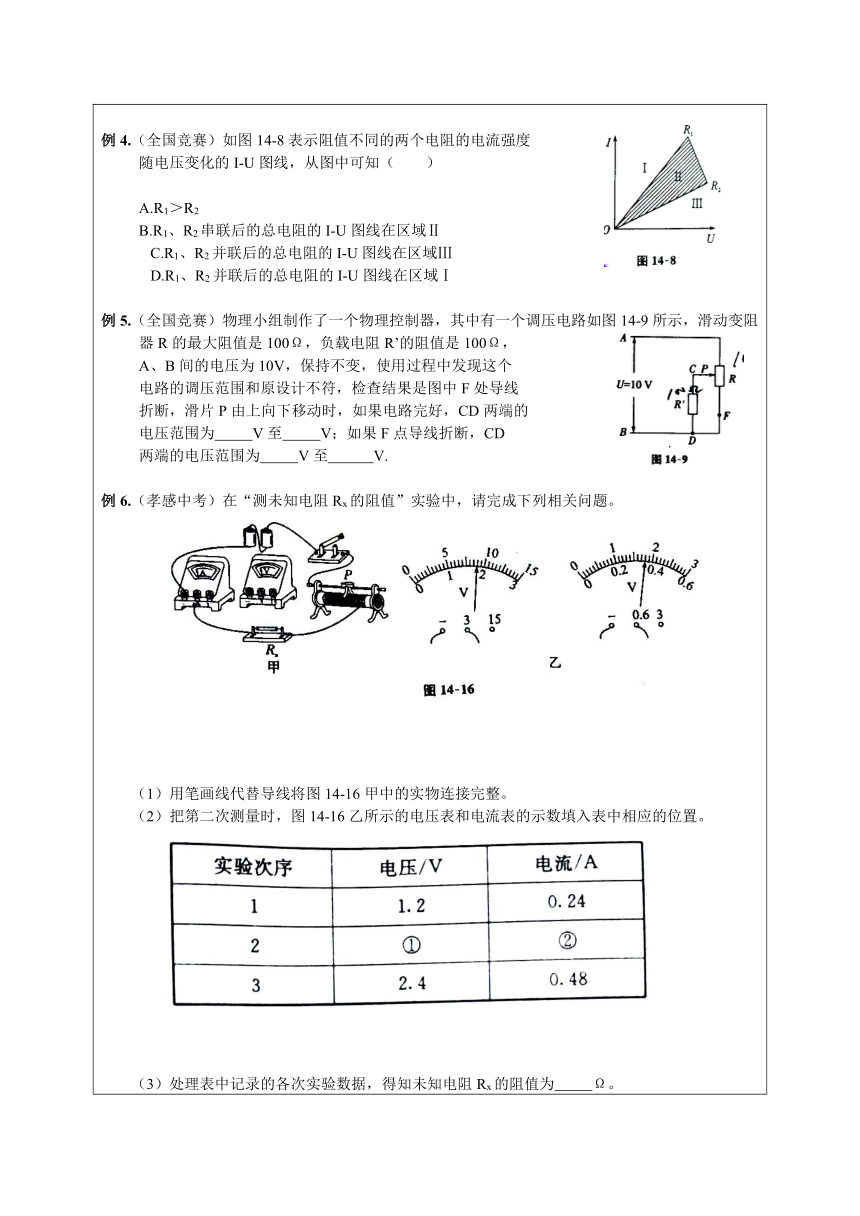

例4.（全国竞赛）如图14-8表示阻值不同的两个电阻的电流强度
随电压变化的I-U图线，从图中可知（ ）
A.R1＞R2
B.R1、R2串联后的总电阻的I-U图线在区域Ⅱ
C.R1、R2并联后的总电阻的I-U图线在区域Ⅲ
D.R1、R2并联后的总电阻的I-U图线在区域Ⅰ
例5.（全国竞赛）物理小组制作了一个物理控制器，其中有一个调压电路如图14-9所示，滑动变阻
器R的最大阻值是100Ω，负载电阻R’的阻值是100Ω，
A、B间的电压为10V，保持不变，使用过程中发现这个
电路的调压范围和原设计不符，检查结果是图中F处导线
折断，滑片P由上向下移动时，如果电路完好，CD两端的
电压范围为 V至 V；如果F点导线折断，CD
两端的电压范围为 V至 V.
例6.（孝感中考）在“测未知电阻Rx的阻值”实验中，请完成下列相关问题。
（1）用笔画线代替导线将图14-16甲中的实物连接完整。
（2）把第二次测量时，图14-16乙所示的电压表和电流表的示数填入表中相应的位置。
处理表中记录的各次实验数据，得知未知电阻Rx的阻值为 Ω。
另有同学设计了下列两种测量方案，方案中定值电阻的阻值为R0。
①方案一的电路中，闭合开关S，如果电压表V1、V2的读数分别为U1和U2，则电阻Rx的阻值表达
式为Rx= ；
②方案二的电路中，闭合开关S，如果电流表A1、A2的读数分别为I1和I2，则电阻Rx的阻值表达式
为Rx= 。
一、选择题
居民楼的楼道里，夜间只是偶尔有人经过，电灯总是亮着造成很大浪费。科研人员利用“光敏”
材料制成“光控开关”，天黑时自动闭合，天亮时自动断开；利用“声敏”材料制成“声控开关”，
当有人走动发出声音时，自动闭合，无人走动时自动断开。若将这两种开关配合使用，就可以使
楼道灯变得“聪明”，则这种“聪明”的电路是（ ）
2.如图所示的电路中，电源电压恒定为6V，定值电阻R1的阻值为10Ω，滑动变阻器R2的最大阻值
为50Ω，当开关S闭合，滑动变阻器的滑片由b端移到a端的过程中，下列说法中正确的是（　　）

A．电压表的示数变大，电流表的示数变小
　B．电压表和电流表的比值变小
C．电流表的示数由0.1A变为0.6A
　D．电压表的示数由6V变为1V
3.（2011?遂宁）如图所示电路，电源两端的电压一定，当开关s1闭合、s2断开时，电流表和电压表示数分别为I1、U1；当再闭合s2，且将滑片P适当右移后，电流表和电压表示数分别为I2、U2，则下列叙述一定正确的是（　　）
　
A．
I1＞I2，U1＞U2
　
B．
I1＞I2，U1大于、小于或等于U2都有可能
　
C．
U1＜U2，I1=I2
　
D．
U1＜U2，I1大于、小于或等于I2都有可能
如图所示，甲灯为“6V，6W”，乙灯为“6V，4W”，用一个输出电压恒为12伏的电源对两灯供电，
要使这两个灯能同时正常发光，则应选择电路（　　）
　
A
B．
C．
D．
今有三个电阻，它们的电阻值分别是a欧、b欧、c欧，其中a>b>c，当把它们并联相接，总电阻
为R，它们的大小关系，下列哪个判断是正确的( )
　A．c C．R可能等于b 　D．R6.电阻R1的阻值比电阻R2小，把它们并联后，总电阻( )
　A．既小于R1又小于R2 B．既大于R1又大于R2　C．小于R2而大于R1 　 D．等于R1与R2之和
如图46所示的电路，滑动变阻器的滑片P固定在它的中点时，连入电路的电阻值为R，当只闭合
K1时，R与R1上的电压之比是1：2；当只闭合K2时，R与R2上的电压之比是1：4，如果把滑
片P移到a端，则( )
　
　A．K1、K2闭合时，通过R1与R2的电流之比是1：2　B．K1、K2闭合时，通过R1与R2的电流之比是2：1　C．只闭合K1时，滑动变阻器ab两端的电压与电阻R1两端的电压之比是1：1　D．只闭合K2时，滑动变阻器ab两端的电压与电阻R2两端的电压之比是1：1
在图66所示的电路中，电压U保持不变，滑动变阻器R2的总电阻值是R1的7倍。当滑片P由a
移到b时，R1两端电压的变化范围是( )
　A．从0到U/7 　　B．从U到U/8
　C．从0到U/8 　　D．从U到U/7
9.如图59所示，电源电压为9伏特，定值电阻R为5欧姆，滑动变阻器R0的最大电阻值为4欧姆，
那么当滑动片由滑动变阻器的a端滑向b端时，伏特表的示数是( )
　A．由0逐渐增大到9伏　B．由0逐渐增大到5伏　C．由0逐渐增大到4伏　D．由4伏特逐渐减小到0
图44中定电阻R1、R2和滑动变阻R串联，R1和R2两端的电压分别为U1和U2，当滑动变阻器
的滑动片P向右滑动过程中( )
　
　　A. U1变小，U1/U2也变小　　　B. U1变小，U1/U2不变　　C. U1不变，U1/U2变小 　　 　D. U1不变,U1/U2也不变
（内江中考）如右图所示，电源电压4.5V且恒定不变，当开关S闭合后，滑动变阻器的滑片
P从a端滑向b端的过程中，三只理想电压表的示数变化的绝对值分别为△U1、△U2、△U3，下
列可能出现的情况是（ ）
△U1＝0V、△U2＝2V、△U3＝1V
△U1＝0V、△U2＝0V、△U3＝2V
△U1＝0.5V、△U2＝1V、△U3＝1.5V
△U1＝0.2V、△U2＝1V、△U3＝0.8V
（重庆中考）在如图14-6所示的电路图中，电源电压U保持不变，定值电阻R=20Ω，闭合开关
S,当滑动变阻器R’的滑片P在中点c时，电流表示数为0.4A，当滑片P至最右端时，电流表
示数为0.3A，则电源电压U与滑动变阻器R’的最大阻值是（ ）
A.6V、10Ω
B.6V、20Ω
C.12V、20Ω
D.12V、40Ω
二、填空题
13.如图所示的圆环是由阻值R、粗细均匀的金属丝制成的A、B、C三点将圆环分成三等份(每等份
电阻为1R/3)，若将其中任意两点连入电路，则连入电路的电阻值为_________?
14.如图所示电路中，电源电压保持不变，当滑动变阻器的滑片P由中点向右端移动的过程中，电流
表的示数将_______，灯泡L消耗的电功率将_______，变阻器R上消耗的电功率将_______(选填
“变大”“变小”或“不变”)
15.（12常州）小明探究“通过导体的电流与电压的关系”时，电路图如图（甲）所示．电源电压不变，R1为定值电阻，电流表A选用0～0.6A量程，电压表V1选用为0～3V量程，电压表V2选用0～15V量程，滑动变阻器R2上标有“50Ω lA”的字样。
（1）请根据电路图（甲）用笔画线代替导线连接实物图（乙）。
（2）闭合开关前滑动变阻器的滑片P应放在 (A/B)端。
（3）闭合开关S，发现电流表A与电压表V2的示数为零，电压表V1的示数不为零，则电路存在
的故障是 。
排除故障后，继续进行实验，记录电流表A与电压表V1的示数，得到一组实验数据，如表
格（丙)所示。分析表中实验数据可得结论：当导体的阻值不变时，通过导体的电流与其
两端电压成 比。
序号
电压表V1的示数U1/V
电流表A的示数I/A
1
1.0
0.1
2
2.0
0.2
3
3.0
0.3
（5）实验中，记录电流表A与电压表V2的示数，得到一组实验数据，根据实验数
据作出I—U2图线(实线部分)，如图（丁）所示，电源电压是 V．在
保证实验器材安全的前提下，滑动变阻器接入电路的阻值不得小于
Ω．
（11绍兴）小敏用如图甲所示的电路图，研究通过导体的电流与导体电阻的关系，电源电压恒
为6V。改变电阻R的阻值，调节滑动变阻器滑片，保持R两端的电压不变，记下相应的4次实
验的电流和电阻值，描绘在乙图中。
（1）实验过程中，移动变阻器滑片时，眼睛应注视____________（选填序号）；
A．变阻器滑片 B．电压表示数 C．电流表示数
（2）在丙图中，用笔线代替导线，将电压表正确连入电路；
（3）实验中，他所选择的变阻器是___________（选填序号）；
A．10Ω　0.5A B．20Ω　1A C．50Ω　2A
（4）乙图中阴影部分面积表示的科学量是__________________；
（5）实验过程中，如果出现了电流表示数为0，电压表示数接近6V，电路发生的故障可能是
_________。
