15.3 串联和并联 同步练习（含解析） 2022－2023学年上学期河北省各地九年级物理期末试题选编

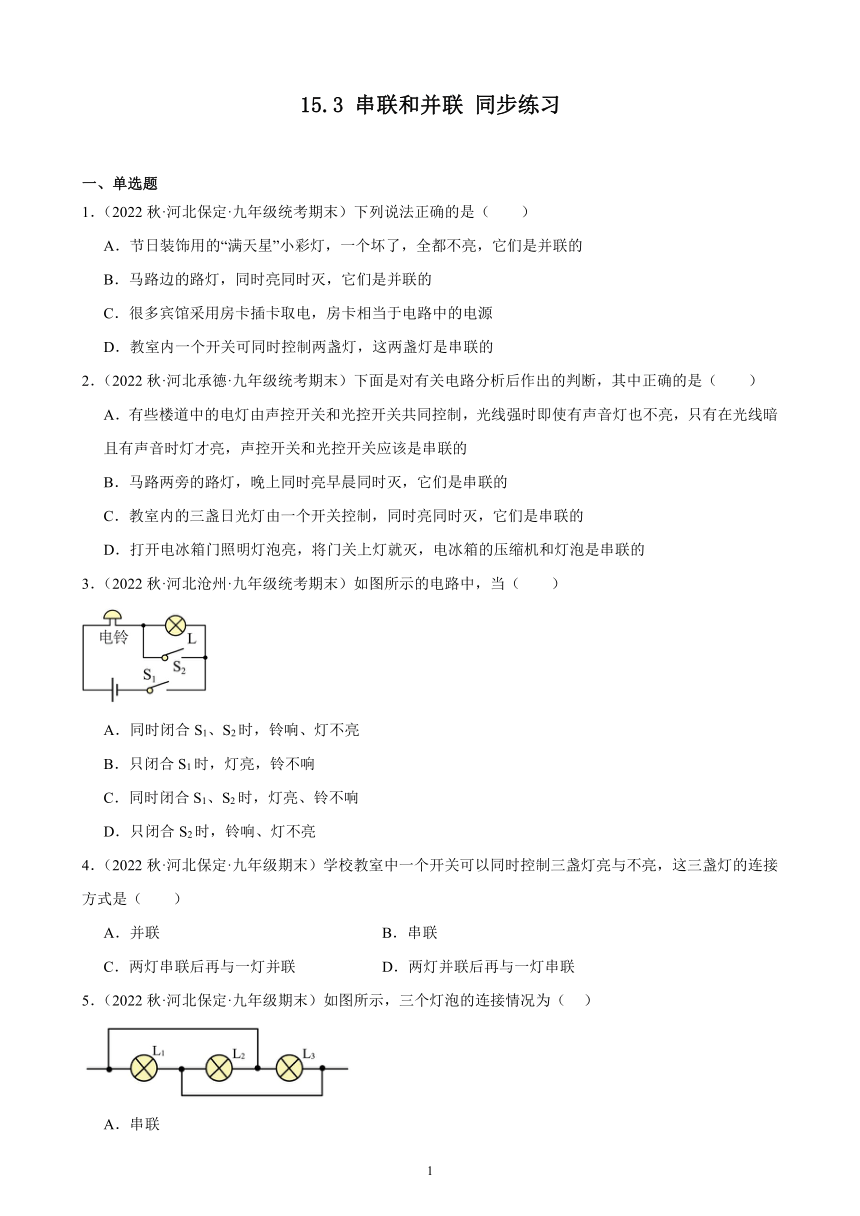

15.3 串联和并联 同步练习
一、单选题
1．（2022秋·河北保定·九年级统考期末）下列说法正确的是（　　）
A．节日装饰用的“满天星”小彩灯，一个坏了，全都不亮，它们是并联的
B．马路边的路灯，同时亮同时灭，它们是并联的
C．很多宾馆采用房卡插卡取电，房卡相当于电路中的电源
D．教室内一个开关可同时控制两盏灯，这两盏灯是串联的
2．（2022秋·河北承德·九年级统考期末）下面是对有关电路分析后作出的判断，其中正确的是（　　）
A．有些楼道中的电灯由声控开关和光控开关共同控制，光线强时即使有声音灯也不亮，只有在光线暗且有声音时灯才亮，声控开关和光控开关应该是串联的
B．马路两旁的路灯，晚上同时亮早晨同时灭，它们是串联的
C．教室内的三盏日光灯由一个开关控制，同时亮同时灭，它们是串联的
D．打开电冰箱门照明灯泡亮，将门关上灯就灭，电冰箱的压缩机和灯泡是串联的
3．（2022秋·河北沧州·九年级统考期末）如图所示的电路中，当（　　）
A．同时闭合S1、S2时，铃响、灯不亮
B．只闭合S1时，灯亮，铃不响
C．同时闭合S1、S2时，灯亮、铃不响
D．只闭合S2时，铃响、灯不亮
4．（2022秋·河北保定·九年级期末）学校教室中一个开关可以同时控制三盏灯亮与不亮，这三盏灯的连接方式是（　　）
A．并联 B．串联
C．两灯串联后再与一灯并联 D．两灯并联后再与一灯串联
5．（2022秋·河北保定·九年级期末）如图所示，三个灯泡的连接情况为（ ）
A．串联
B．并联
C．和并联后再和串联
D．和并联后再和串联

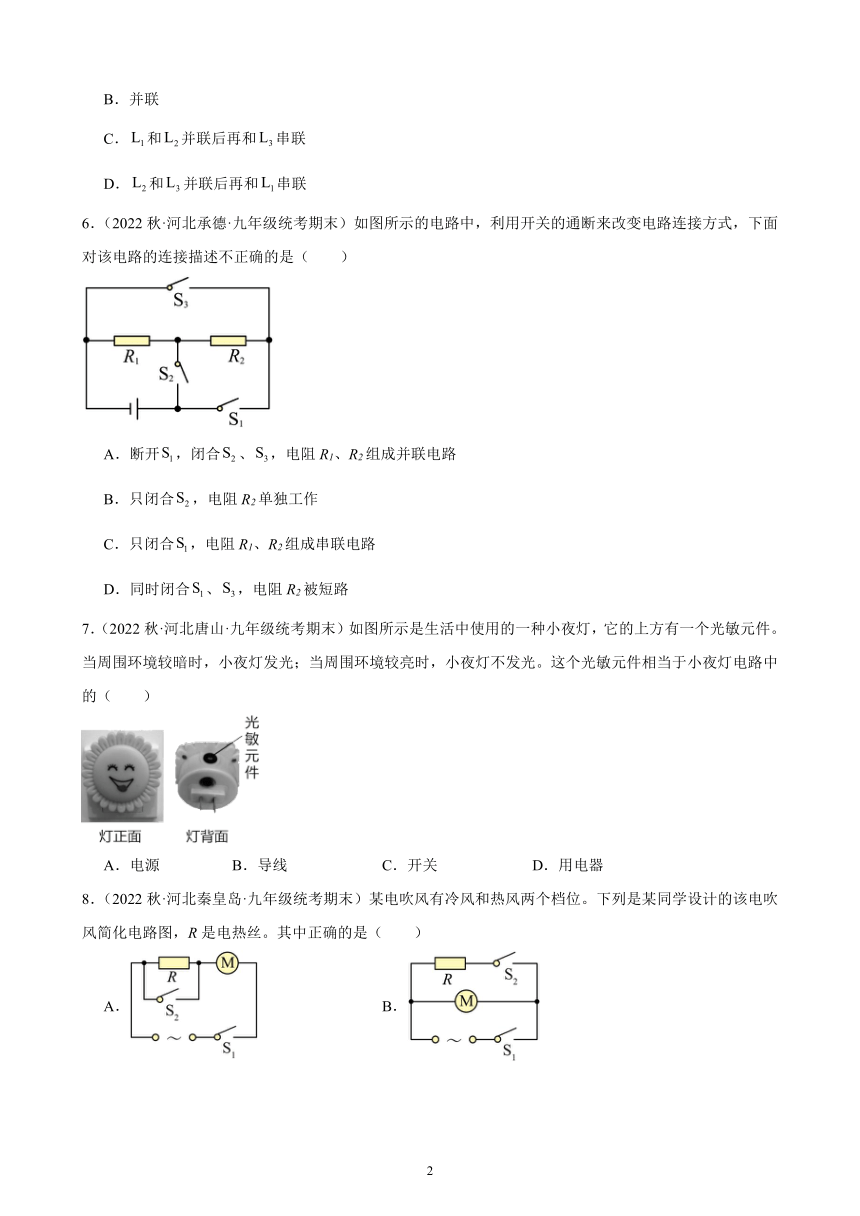

6．（2022秋·河北承德·九年级统考期末）如图所示的电路中，利用开关的通断来改变电路连接方式，下面对该电路的连接描述不正确的是（　　）
A．断开，闭合、，电阻R1、R2组成并联电路
B．只闭合，电阻R2单独工作
C．只闭合，电阻R1、R2组成串联电路
D．同时闭合、，电阻R2被短路
7．（2022秋·河北唐山·九年级统考期末）如图所示是生活中使用的一种小夜灯，它的上方有一个光敏元件。当周围环境较暗时，小夜灯发光；当周围环境较亮时，小夜灯不发光。这个光敏元件相当于小夜灯电路中的（　　）
A．电源 B．导线 C．开关 D．用电器
8．（2022秋·河北秦皇岛·九年级统考期末）某电吹风有冷风和热风两个档位。下列是某同学设计的该电吹风简化电路图，R是电热丝。其中正确的是（　　）
A． B．
C． D．

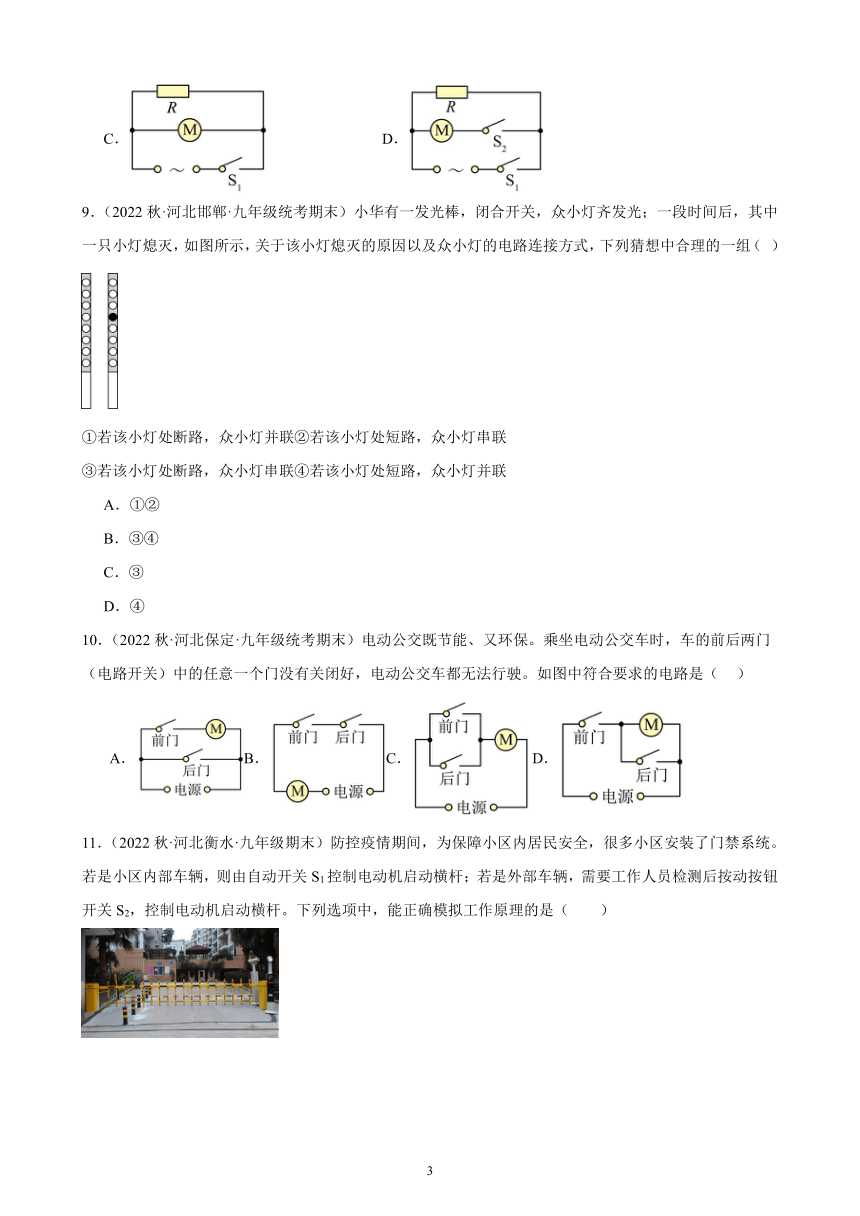

9．（2022秋·河北邯郸·九年级统考期末）小华有一发光棒，闭合开关，众小灯齐发光；一段时间后，其中一只小灯熄灭，如图所示，关于该小灯熄灭的原因以及众小灯的电路连接方式，下列猜想中合理的一组（ ）
①若该小灯处断路，众小灯并联②若该小灯处短路，众小灯串联
③若该小灯处断路，众小灯串联④若该小灯处短路，众小灯并联
A．①②
B．③④
C．③
D．④
10．（2022秋·河北保定·九年级统考期末）电动公交既节能、又环保。乘坐电动公交车时，车的前后两门（电路开关）中的任意一个门没有关闭好，电动公交车都无法行驶。如图中符合要求的电路是（ ）
A．B．C． D．
11．（2022秋·河北衡水·九年级期末）防控疫情期间，为保障小区内居民安全，很多小区安装了门禁系统。若是小区内部车辆，则由自动开关S1控制电动机启动横杆；若是外部车辆，需要工作人员检测后按动按钮开关S2，控制电动机启动横杆。下列选项中，能正确模拟工作原理的是（　　）
A． B．
C． D．

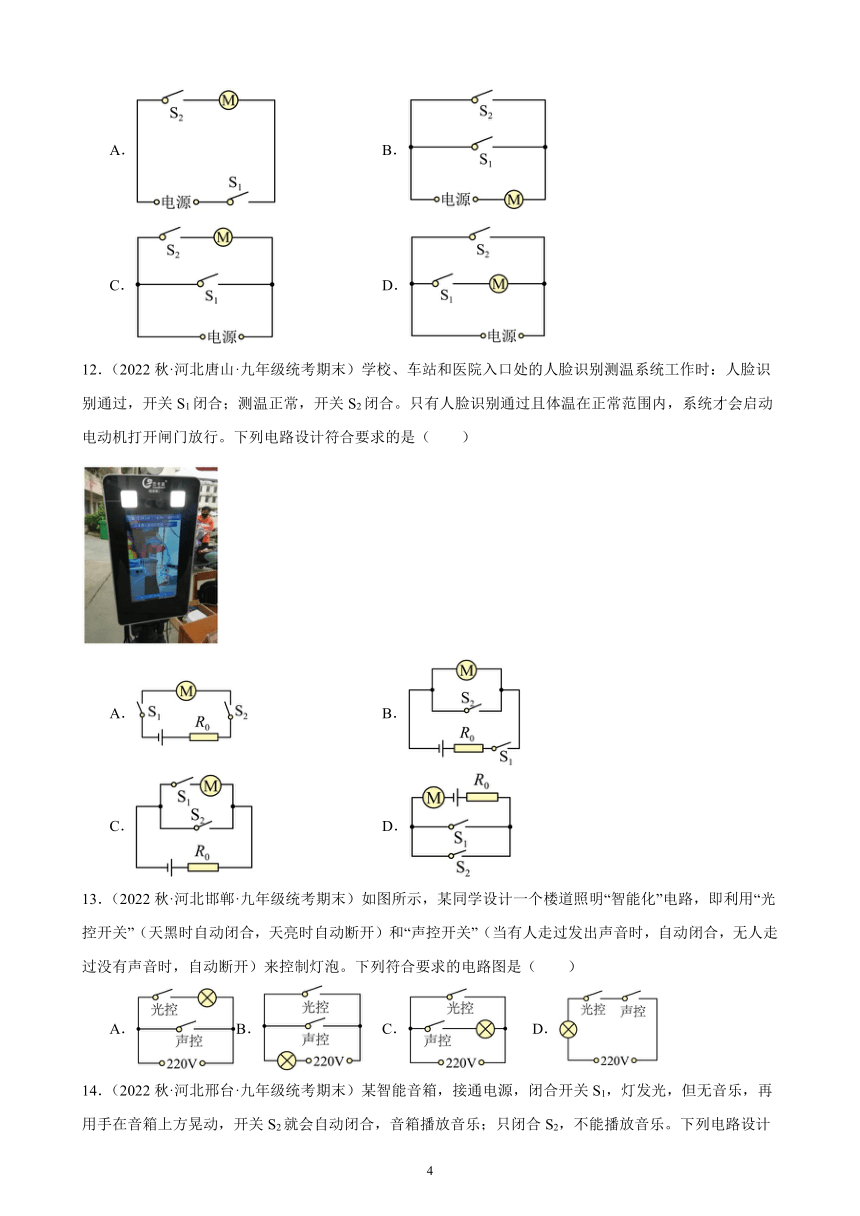

12．（2022秋·河北唐山·九年级统考期末）学校、车站和医院入口处的人脸识别测温系统工作时：人脸识别通过，开关S1闭合；测温正常，开关S2闭合。只有人脸识别通过且体温在正常范围内，系统才会启动电动机打开闸门放行。下列电路设计符合要求的是（　　）
A． B．
C． D．
13．（2022秋·河北邯郸·九年级统考期末）如图所示，某同学设计一个楼道照明“智能化”电路，即利用“光控开关”（天黑时自动闭合，天亮时自动断开）和“声控开关”（当有人走过发出声音时，自动闭合，无人走过没有声音时，自动断开）来控制灯泡。下列符合要求的电路图是（　　）
A．B． C． D．
14．（2022秋·河北邢台·九年级统考期末）某智能音箱，接通电源，闭合开关S1，灯发光，但无音乐，再用手在音箱上方晃动，开关S2就会自动闭合，音箱播放音乐；只闭合S2，不能播放音乐。下列电路设计符合要求的是（　　）
A．B．C． D．
15．（2022秋·河北沧州·九年级统考期末）某品牌的汽车有一套智能控制系统，整个电路的通断可以通过车钥匙S1控制，也可通过手机APP远程控制开关S2完成。当车内温度高于预设温度时，温控开关S3会自动闭合，开启空调系统。以下简化电路符合要求的是（　　）
A．B．C．D．
二、多选题
16．（2022秋·河北邯郸·九年级统考期末）如图所示，下列说法正确的是
A．闭合S2，断开S1、S3，灯L1、L2串联
B．闭合S1、S3，断开S2，灯L1、I2串联
C．闭合S2、S3，断开S1，只有灯L1亮
D．闭合S1、S2，断开S3，只有灯L1亮
三、填空题
17．（2022秋·河北邢台·九年级统考期末）电荷的 移动形成电流。在电路中，电流的方向是从电源的 极流出。教室里日光灯之间是 连接的。
18．（2022秋·河北承德·九年级统考期末）小明同学对如图所示的某款国产油电混合动力汽车进行研究，提出了以下问题：
（1）汽车的各转向灯能独立工作，可以判断它们是 联的；汽车转向时，司机要拨动一根方向盘旁边的杆打开转向灯，从作用上看，这根杆相对于电路中的 ；
（2）汽油机工作时，其做功冲程是 能转化为 能；
（3）汽油机（四冲程）飞轮转速为60r/s，在1min内汽油机对外做功 次。
19．（2022秋·河北承德·九年级统考期末）家庭电路中的电冰箱、电视机、电灯等用电器的连接方式是 联；开关和被控制的用电器是 联，电灯和插座的连接方式是 联。
20．（2022秋·河北唐山·九年级统考期末）如图所示，A、B、C、D是四个接线柱，要使灯L1和L2串联，应该用导线分别连接 两个接线柱；要使L1和L2并联，应该用导线分别连接 两个接线柱和连接 两个接线柱；如果将C、D两个接线柱用导线连接起来，则会出现 现象。当将 个接线柱接在一起时，会出现灯L1发光，L2不发光。
21．（2022秋·河北唐山·九年级统考期末）如图所示电路，如果想让灯泡L1、L2串联，应闭合开关 ；若想让灯泡L1、L2并联，应闭合开关 ；若只闭合S1、S2，灯泡L2 （选填“发光”或“不发光”）。
22．（2022秋·河北邯郸·九年级统考期末）如图所示的电路，当开关 闭合， 断开时，灯L1、L2是并联的；当开关 闭合， 断开时，灯L1、L2是串联的。
23．（2022秋·河北保定·九年级统考期末）电动自行车以其环保、快捷、轻便的优势受到了消费者的青睐。小明同学家春节前买回一辆电动自行车，他认真阅读说明书后了解到：
（1）电动车电路可以简化成如上图示电路，要使车行驶且车灯亮铃不响，应闭合开关 。
（2）支起撑脚，扭动钥匙开关后，旋动右手的“调速”把手，发现后轮的转速会发生变化。他猜测这个“调速”把手相当于 。
24．（2022秋·河北承德·九年级统考期末）很多公共场所都配有如图所示的手机充电线，方便人们出行时为手机应急充电。充电线的三个插头可用于为三台不同类型的手机充电，每个插头相当于 ；如果三台手机同时充电，那么这三台手机的连接方式是 （选填：“串联”或“并联”）。
25．（2022秋·河北沧州·九年级统考期末）请回答下列各题：
（1）如图甲所示，一个充电宝正在给手机电池充电，此时充电宝相当于电路的 ，手机的电池相当于 ；
（2）如图乙为宾馆房间的取电房卡，将房卡插入槽中，房间内的用电器才能使用，房卡的作用相当于电路元件中的 ；
（3）如图丙所示，当S1闭合，S2 时（填开关状态），灯泡发光；当开关S1、S2都闭合时，电路处于 状态。
四、作图题
26．（2022秋·河北保定·九年级统考期末）根据如图所示的实物电路，在方框内画出它的电路图，并在图中对应的灯泡附近标出L1和L2。
27．（2022秋·河北张家口·九年级统考期末）根据如图所示的实物图，在虚线框内画出对应的电路图。
28．（2022秋·河北张家口·九年级统考期末）请将如图所示元件连接成电路，使两灯串联，开关同时控制两灯。
参考答案：
1．B
【详解】A．用来做装饰的“满天星”小彩灯，往往一个坏了，一串灯全都不亮，说明灯不能独立工作，它们是串联的，故A错误；
B．马路边的路灯，同时亮同时灭，其中一个损坏了，不影响其他的路灯，说明路灯能独立工作、互不影响，所以它们是并联的，故B正确；
C．很多宾馆采用房卡插卡取电，房卡相当于电路中的开关，用于控制电路的通断，故C错误；
D．教室内一个开关可同时控制两盏灯，这两盏灯工作时互不影响，是并联的，故D错误。
故选B。
2．A
【详解】A．有些楼道中的电灯由声控开关和光控开关共同控制，光线强时即使有声音灯也不亮，只有在光线暗且有声音时灯才亮，可知两个开关相互影响，所以声控开关和光控开关应该是串联的，故A正确；
B．路灯是用来为行人照明的，并且当其中一个灯泡不亮时，其它灯泡仍可以正常工作，即每个灯泡既可以单独工作，又互不影响，因此路灯是并联的，故B错误；
C．.教室内的三盏日光灯由一个开关控制，它们同时亮，同时熄灭，如果开关在干路也可以实现，不能证明这三盏灯的连接方式为串联，故C错误；
D．当冰箱门打开时，压缩机关闭，同时使冰箱内的照明灯点亮；当冰箱门关闭时，压缩机工作，同时冰箱内的照明灯熄灭，由此可知冰箱内的照明灯和压缩机能够独立工作、并且互不影响，因此属于并联电路，故D错误。
故选A。
3．A
【详解】AC．同时闭合S1、S2时，灯泡被短路，故铃响，灯泡发光，故A符合题意；C不符合题意；
B．若只闭合S1时，有电流经过灯亮和电铃，灯泡亮，电铃发光，故B不符合题意；
D．只闭合S2时，电路是断路，铃不响、灯不亮，故D不符合题意。
故选A。
4．A
【详解】据实际情况可知，在家庭电路中，即在教室内的三盏灯虽然由一个开关控制，但当有一盏灯不亮时，其它灯还能亮，即各灯之间互不影响，所以三盏灯是并联的。
故选A。
5．B
【详解】假设电流由左侧流入，根据电路图可知，电流从电源正极流出分别经过L1、L2、L3回到电源负极；因此电灯L1、L2、L3的连接方式是并联，故B符合题意，ACD不符合题意．
6．B
【详解】A．由图可知，断开，闭合、，电流经开关后，分别流入R1、R2，则电阻R1、R2组成并联电路，故A正确，不符合题意；
B．由图可知，只闭合，电流只有一条路径：正极到R1到负极，R2没有连入电路，R1单独工作，故B错误，符合题意；
C．由图可知，只闭合，电流只有一条路径：正极到R2到R1到负极，所以电阻R1、R2组成串联电路，故C正确，不符合题意；
D．同时闭合、时，电流沿闭合的开关、直接流回负极，形成电源短路，故D正确，不符合题意。
故选B。
7．C
【详解】依题意得，光敏原件控制小夜灯的亮暗，说明它相当于开关，故C符合题意，ABD不符合题意。
故选C。
8．B
【详解】A．当开关S1闭合，S2断开时，电热丝和电动机都工作，此时吹热风，但是电热丝和电动机串联在电路中，电热丝和电动机不一定达到额定功率，当两个开关都闭合时，电热丝不工作，只有电动机工作， 故A错误；
B．当开关S1闭合，S2断开时，电热丝不工作，电动机工作，此时吹冷风，当两个开关都闭合时，电热丝和电动机都工作，此时吹热风，故B符合题意；
C．当开关闭合时，电热丝和电动机都工作，只能吹热风，故C不符合题意；
D．当开关S1闭合，S2断开时，电热丝工作，电动机不工作，此时不吹风，将烧坏吹风机；当两个开关都闭合时，电热丝和电动机都工作，此时吹热风，故D不符合题意。
9．A
【详解】若该小灯处断路，众小灯仍然能够发光，说明此小灯对其它灯泡发光情况不影响，所以是并联；故①选项合理，③选项不合理；
若该小灯短路，如果与其它灯泡都是并联，其它灯泡也被短路不能发光，所以此小灯与其它灯泡串联且此小灯短路，相当于在此位置串联了一段导线，所以其它小灯仍然发光，故②选项合理，④选项不合理。
故选A。
10．B
【详解】A．该电路只需要关好前门，电动机就开始工作，与题意不符，故A不符合题意；
B．只有同时关好前后门，电动机才工作，若任意一个门没有关闭好，则电动机不会工作，符合题意，故B符合题意；
C．该电路图只需要关好前门或者后门，电动车就可以启动了，与题意不符，故C不符合题意；
D．该电路需要前门关闭，后门打开，电动车才可以启动，与题意不符，故D不符合题意。
故选B。
11．B
【详解】根据题意，若是小区内部车辆，由自动开关S1控制电动机启动横杆；若是外部车辆，需要工作人员按动按钮开关S2，控制电动机启动横杆，则两个开关单独都能打开大门，即两开关并联后再与电动机串联，故B符合题意，ACD不符合题意。
故选B。
12．A
【详解】只有当人脸识别通过、体温在正常范围都满足时，系统才会启动电动机打开闸门，当人脸识别不通过或体温不正常时，闸门就不会打开，这说明两个开关是相互影响的，所以两个开关是串联的，故A符合题意，BCD不符合题意。
故选A。
13．D
【详解】A．当声控开关闭合时，形成电源短路，电灯不亮，故A不符合题意；
B．光控开关和声控开关是并联的，光暗到一定程度或有声音时都能使电灯发光，故B不符合题意；
C．当光控开关闭合时，形成电源短路，电灯不亮，故C不符合题意；
D．光控开关、声控开关和电灯是串联的，光控开关、声控开关同时闭合时电路形成通路，电灯发光，故D符合题意。
故选D。
14．A
【详解】A．图中灯和音箱并联，开关S1在干路上，开关S2与音箱串联，控制音箱。当开关S1闭合时，因灯所在之路没有其他开关控制，故灯发光，此时音箱是否播放音乐取决开关S2。当开关S1断开时，该电路断路，只闭合S2，不能播放音乐。故A符合题意；
B．图中灯和音箱串联，无论闭合哪个开关，灯和音箱均同时工作。故B不符合题意；
C．图中灯和音箱并联，开关S1与灯串联，开关S2与音箱串联，只闭合S2时，音箱播放音乐。故C不符合题意；
D．图中灯和音箱并联，开关S1与开关S2串联后接在干路上，单独闭合任一开关，灯和音箱均不能工作。故D不符合题意。
故选A。
15．C
【详解】整个电路的通断可以通过车钥匙S1控制，也可通过手机APP远程控制开关S2完成，因此S1与S2应采用并联接法；当车内温度高于预设温度时，温控开关S3会自动闭合，开启空调系统，S3应串联接在电路中；故ABD不符合题意，C符合题意。
故选C。
16．AC
【详解】A．由电路图知道，当闭合S2，断开S1、S3时，灯L1、L2首尾顺次连接，属于串联，故A正确；
B．当闭合S1、S3，断开S2时，灯L1、L2 首首相连、尾尾相连，属于并联，故B错误；
C．当闭合S2、S3，断开S1时，只有灯L1 接入电路，灯L2 被短路，即只有灯L1亮，故C正确；
D．当闭合S1、S2，断开S3时，只有灯L2 接入电路，灯L1被短路，即只有灯L2亮，故D错误．
17． 定向 正 并联
【详解】[1]电荷的定向移动形成电流。
[2]在电源外部中，电流是从电源的正极流出经用电器回到电源负极。
[3]教室里日光灯之间工作时互不影响，是并联连接的。
18． 并 开关 内 机械 1800
【详解】（1）[1]汽车的各转向灯能独立工作，互不影响，所以它们是并联的。
[2]司机拨动方向盘旁的杆子，转向灯才会工作，所以这根杆子起到了开关的作用。
（2）[3][4]做功冲程中高温高压的燃气推动活塞向下运动，将内能转化为机械能，使机器获得动力。
（3）[5]汽油机的转速是60r/s，所以该汽油机每秒可以完成120个冲程，做30次功，而
故该汽油机每分钟可以做1800次功。
19． 并 串 并
【详解】[1][2][3]家庭电路电压是220V，各家用电器的额定电压也是220V，各家用电器之间相互并联才能保证各家用电器都正常工作，并且互不影响；在家庭电路中开关和被控制的用电器是串联的；插座是为了连接可移动的用电器，插座和电灯也是并联的。
20． BC AC BD 短路 AC
【详解】[1]若连接B、C两个接线柱，电路中电流只有一条流通路径，则L1、L2串联；如下图
[2][3]若把接线柱A与C连接，接线柱B与D连接，则电路中有两条电流的流通路径，此时L1、L2并联，如下图
[4][5]如果将C、D两个接线柱用导线连接起来，则会出现短路现象。当将AC个接线柱接在一起时，会出现灯L1发光，L2不发光。
21． S2 S1、S3 不发光
【详解】[1]由图可知，要使灯L1、L2组成串联电路，应将两灯首尾相连接到电源两端，则需闭合开关S2，断开开关S1、S3。
[2]要使L1、L2组成并联电路，则需让电流从电源流出分别流入两灯中再汇合共同流入电源负极，则需闭合开关S1、S3.，断开开关S2。
[3]若只闭合开关S1、S2，灯泡被L2短路，电路为灯泡L1的简单电路，因此灯泡L2不发光。
22． S1、S2 S3 S3 S1、S2
【详解】[1][2]当开关S1、S2闭合，开关S3断开时，电流分成两个支路，分别流经两个灯泡，最后共同汇合回到电源的负极，为并联电路。
[3][4]当开关S3闭合，S1、S2断开时，电流从电源的正极，经开关S3，灯泡L2，灯泡L1回到电源的负极，为串联电路。
23． S和S2 滑动变阻器
【详解】（1）[1]如图所示，车铃、车灯、电动机并联，S为总开关，S1控制车铃，S2控制车灯，要使车行驶且车灯亮铃不响，应闭合S和S2，断开S1。
（2）[2]电动机转速与电流大小有关，“调速”把手控制后轮转速是通过调节滑动变阻器滑片位置来改变接入电路中电阻大小来改变电流大小的，因此“调速”把手相当于滑动变阻器。
24． 电源 并联
【详解】[1]充电线的三个插头可为三台不同类型的手机充电，充电时会提供电能，相当于电路中的电源；
[2]如果三台手机同时充电，三台手机互不影响，所以可以判断出三个手机是并联。
25． 电源 用电器 开关 断开 短路
【详解】（1）[1][2]电源是提供电能的装置，用电器是消耗电能转化为其它形式能的仪器，充电宝正在给手机电池充电，充电宝是电源，手机电池是用电器。
（2）[3]开关控制电路通与断，房卡的作用相当于电路元件中的开关。
（3）[4][5]当S1闭合，S2断开时，电路是通路，灯泡正常发光；当开关S1、S2都闭合时，电源正负极直接连在一起，是短路。
26．
【详解】由实物图知，两个灯泡并联连接，开关S接在干路上，同时控制两个灯泡，S1接在支路上，只控制灯泡L1，作图如下
27．
【详解】两灯泡并联，开关控制整个电路，电流表在干路上，故根据电流的方向先画出电池、开关、电流表后再分流，经过两灯后再汇合回到负极，故如下图所示：
28．
【详解】两灯泡串联，因此将元件逐个顺次串联起来，导线不要交叉，如下图所示：
