17.4 欧姆定律在串、并联电路中的应用 同步练习
一、单选题
1.(2022秋·河北保定·九年级统考期末)如图所示电路,R1=R2=R3,开关都闭合时,A、B间的总电阻为6Ω。则当S1断开S2闭合时,AB间的总电阻为(  )
A.6Ω B.9Ω C.12Ω D.18Ω
2.(2022秋·河北沧州·九年级统考期末)如图所示,电源电压不变,滑片P置于滑动变阻器中点,a为电流表或电压表。任意开关闭合,电路都是安全的,下列说法正确的是(  )
A.a是电流表
B.只闭合S1,P向右滑动,a的示数的变化量与A2示数的变化量的比值变小
C.闭合S1、S2,断开S3,A1的示数等于A2的示数
D.闭合S1、S2、S3,P向左滑动,A2的示数减小
3.(2022秋·河北张家口·九年级统考期末)如图所示的电路中,电源电压不变,闭合开关S1、S2,电压表示数为U1;接着只断开开关S2,此时电压表示数为U2, 若已知U1∶ U2= 5∶3,则电阻R1和 R2的阻值之比是(  )
A.1∶2 B.2∶3
C.3∶2 D.5∶3

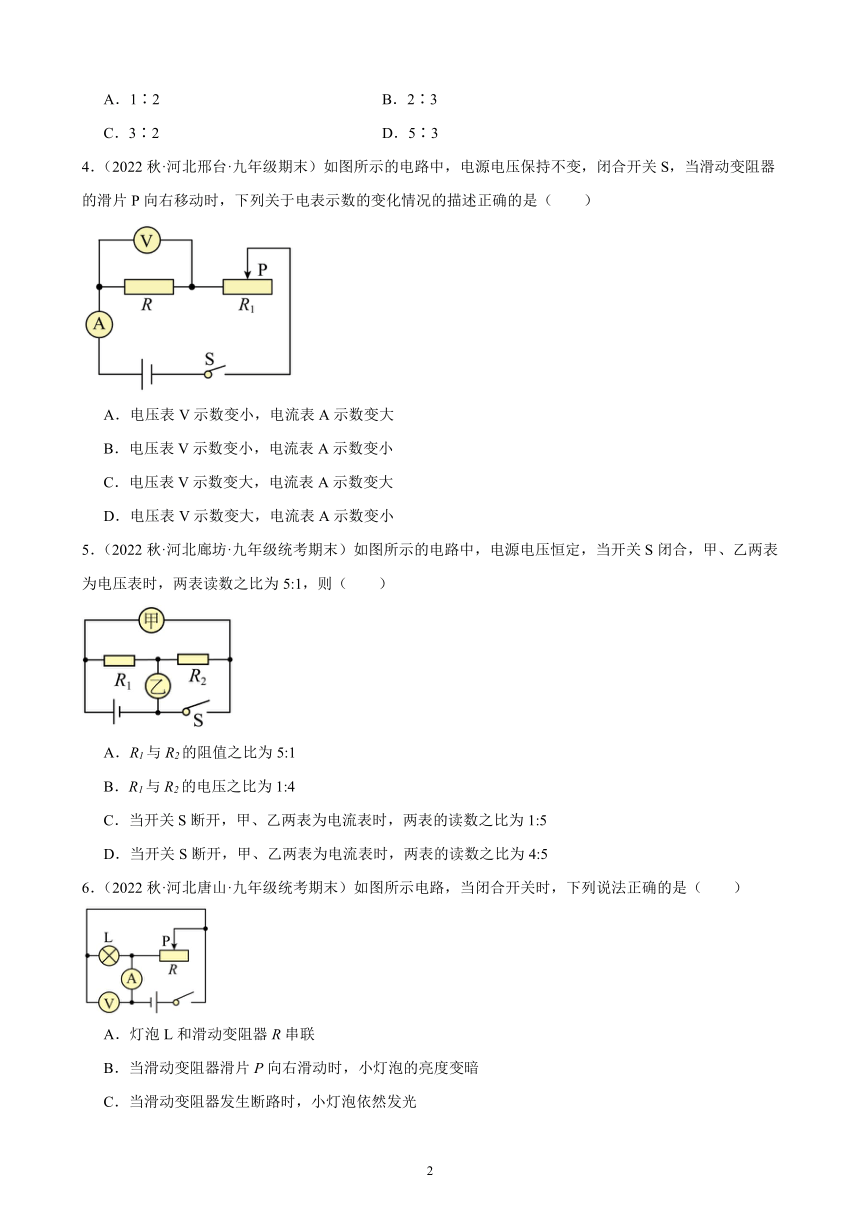

4.(2022秋·河北邢台·九年级期末)如图所示的电路中,电源电压保持不变,闭合开关S,当滑动变阻器的滑片P向右移动时,下列关于电表示数的变化情况的描述正确的是(  )
A.电压表V示数变小,电流表A示数变大
B.电压表V示数变小,电流表A示数变小
C.电压表V示数变大,电流表A示数变大
D.电压表V示数变大,电流表A示数变小
5.(2022秋·河北廊坊·九年级统考期末)如图所示的电路中,电源电压恒定,当开关S闭合,甲、乙两表为电压表时,两表读数之比为5:1,则(  )
A.R1与R2的阻值之比为5:1
B.R1与R2的电压之比为1:4
C.当开关S断开,甲、乙两表为电流表时,两表的读数之比为1:5
D.当开关S断开,甲、乙两表为电流表时,两表的读数之比为4:5
6.(2022秋·河北唐山·九年级统考期末)如图所示电路,当闭合开关时,下列说法正确的是(  )
A.灯泡L和滑动变阻器R串联
B.当滑动变阻器滑片P向右滑动时,小灯泡的亮度变暗
C.当滑动变阻器发生断路时,小灯泡依然发光
D.当滑动变阻器滑片P向右滑动时,电压表、电流表示数均减小

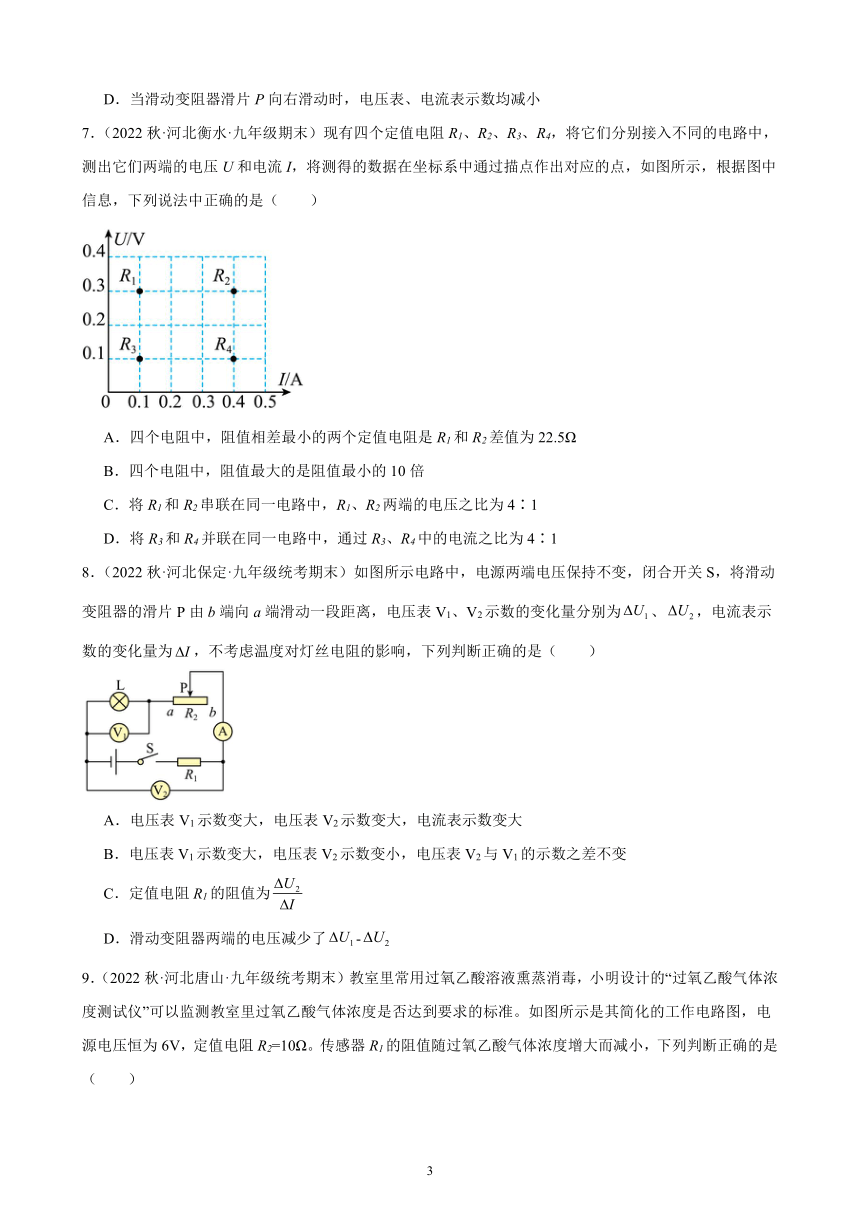

7.(2022秋·河北衡水·九年级期末)现有四个定值电阻R1、R2、R3、R4,将它们分别接入不同的电路中,测出它们两端的电压U和电流I,将测得的数据在坐标系中通过描点作出对应的点,如图所示,根据图中信息,下列说法中正确的是(  )
A.四个电阻中,阻值相差最小的两个定值电阻是R1和R2差值为22.5Ω
B.四个电阻中,阻值最大的是阻值最小的10倍
C.将R1和R2串联在同一电路中,R1、R2两端的电压之比为4∶1
D.将R3和R4并联在同一电路中,通过R3、R4中的电流之比为4∶1
8.(2022秋·河北保定·九年级统考期末)如图所示电路中,电源两端电压保持不变,闭合开关S,将滑动变阻器的滑片P由b端向a端滑动一段距离,电压表V1、V2示数的变化量分别为、,电流表示数的变化量为,不考虑温度对灯丝电阻的影响,下列判断正确的是(  )
A.电压表V1示数变大,电压表V2示数变大,电流表示数变大
B.电压表V1示数变大,电压表V2示数变小,电压表V2与V1的示数之差不变
C.定值电阻R1的阻值为
D.滑动变阻器两端的电压减少了-

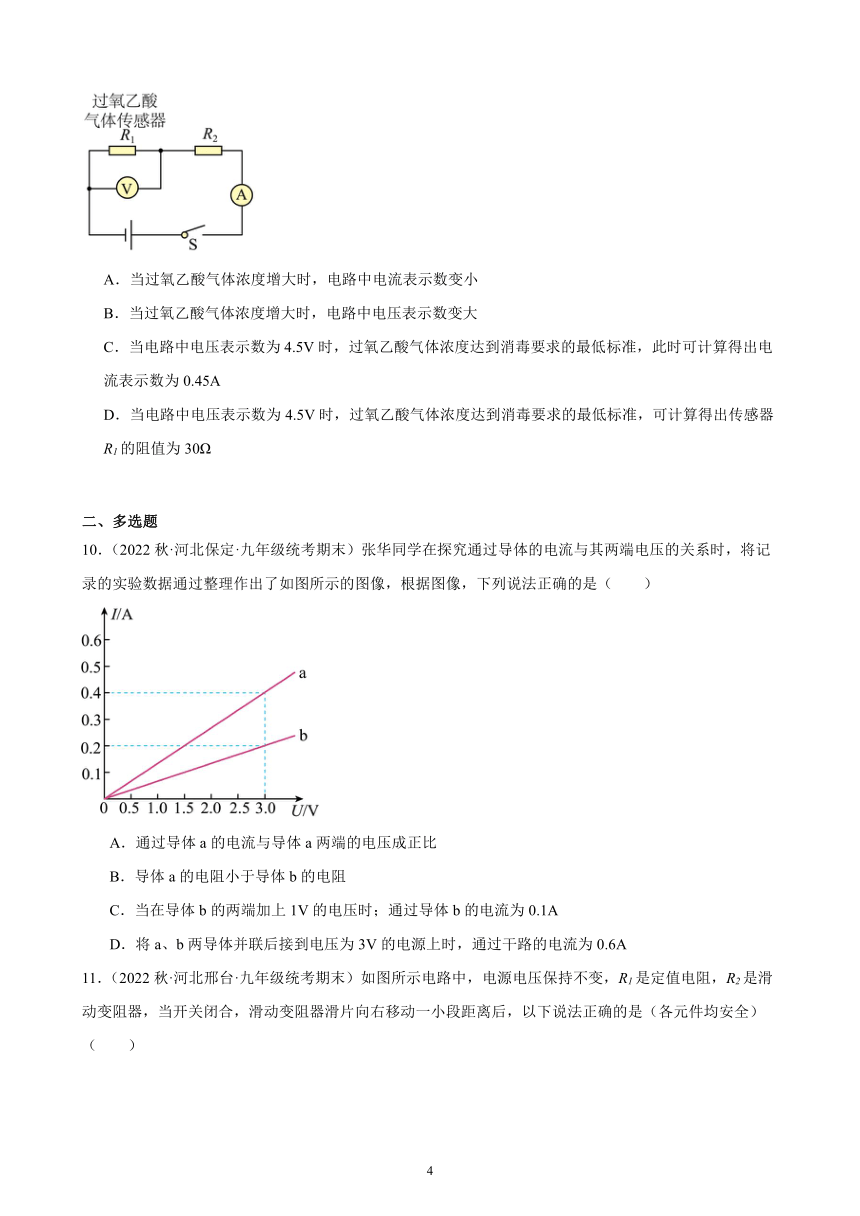

9.(2022秋·河北唐山·九年级统考期末)教室里常用过氧乙酸溶液熏蒸消毒,小明设计的“过氧乙酸气体浓度测试仪”可以监测教室里过氧乙酸气体浓度是否达到要求的标准。如图所示是其简化的工作电路图,电源电压恒为6V,定值电阻R2=10Ω。传感器R1的阻值随过氧乙酸气体浓度增大而减小,下列判断正确的是(  )
A.当过氧乙酸气体浓度增大时,电路中电流表示数变小
B.当过氧乙酸气体浓度增大时,电路中电压表示数变大
C.当电路中电压表示数为4.5V时,过氧乙酸气体浓度达到消毒要求的最低标准,此时可计算得出电流表示数为0.45A
D.当电路中电压表示数为4.5V时,过氧乙酸气体浓度达到消毒要求的最低标准,可计算得出传感器R1的阻值为30Ω
二、多选题
10.(2022秋·河北保定·九年级统考期末)张华同学在探究通过导体的电流与其两端电压的关系时,将记录的实验数据通过整理作出了如图所示的图像,根据图像,下列说法正确的是(  )
A.通过导体a的电流与导体a两端的电压成正比
B.导体a的电阻小于导体b的电阻
C.当在导体b的两端加上1V的电压时;通过导体b的电流为0.1A
D.将a、b两导体并联后接到电压为3V的电源上时,通过干路的电流为0.6A

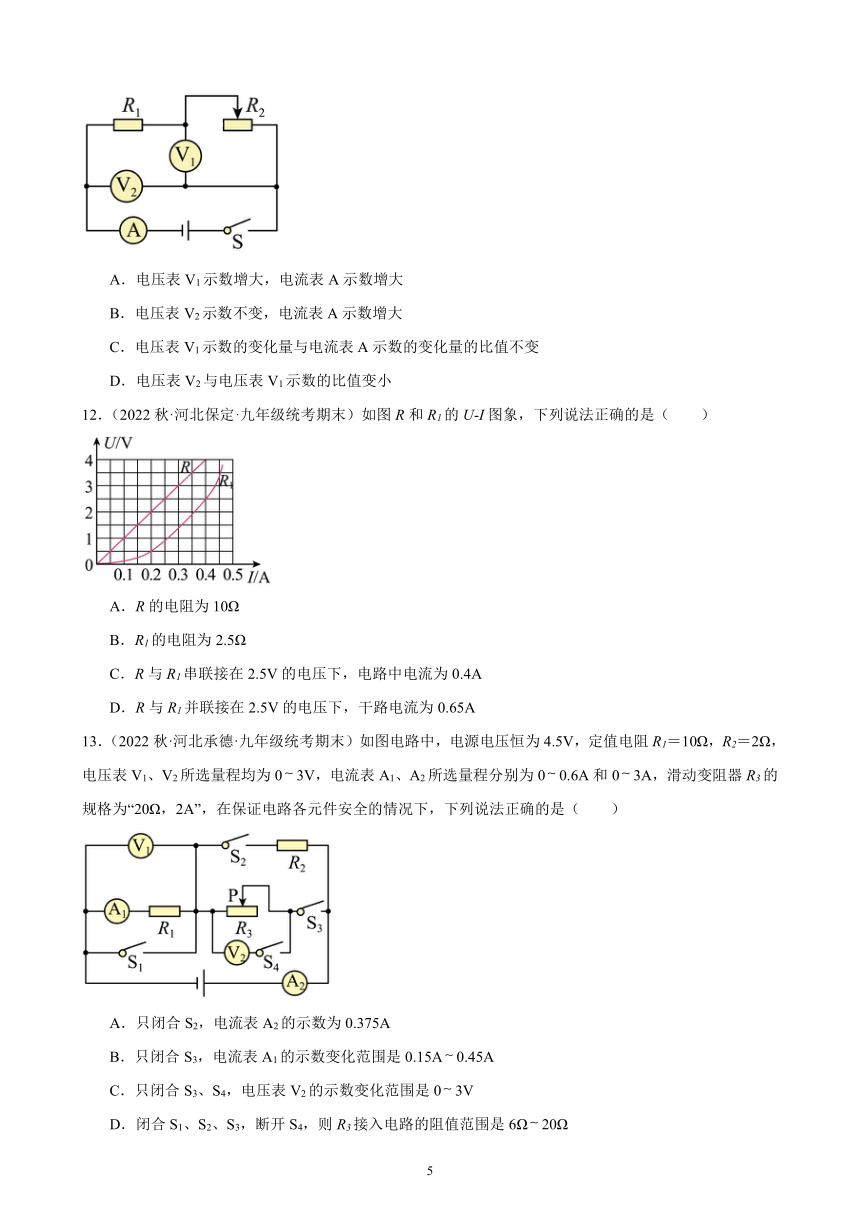

11.(2022秋·河北邢台·九年级统考期末)如图所示电路中,电源电压保持不变,R1是定值电阻,R2是滑动变阻器,当开关闭合,滑动变阻器滑片向右移动一小段距离后,以下说法正确的是(各元件均安全)(  )
A.电压表V1示数增大,电流表A示数增大
B.电压表V2示数不变,电流表A示数增大
C.电压表V1示数的变化量与电流表A示数的变化量的比值不变
D.电压表V2与电压表V1示数的比值变小
12.(2022秋·河北保定·九年级统考期末)如图R和R1的U-I图象,下列说法正确的是(  )
A.R的电阻为10Ω
B.R1的电阻为2.5Ω
C.R与R1串联接在2.5V的电压下,电路中电流为0.4A
D.R与R1并联接在2.5V的电压下,干路电流为0.65A
13.(2022秋·河北承德·九年级统考期末)如图电路中,电源电压恒为4.5V,定值电阻R1=10Ω,R2=2Ω,电压表V1、V2所选量程均为03V,电流表A1、A2所选量程分别为00.6A和03A,滑动变阻器R3的规格为“20Ω,2A”,在保证电路各元件安全的情况下,下列说法正确的是(  )
A.只闭合S2,电流表A2的示数为0.375A
B.只闭合S3,电流表A1的示数变化范围是0.15A0.45A
C.只闭合S3、S4,电压表V2的示数变化范围是03V
D.闭合S1、S2、S3,断开S4,则R3接入电路的阻值范围是6Ω20Ω
三、填空题
14.(2022秋·河北邢台·九年级统考期末)将阻值分别为5Ω和10Ω的两个电阻串联接在电源上,那么两电阻中的电流之比是 ,两电阻两端的电压之比是 ,电路的总电阻是 Ω。
15.(2022秋·河北秦皇岛·九年级统考期末)一导体在电源电压为的电路上,通过导体的电流是,可知该导体的电阻是 .若把它改接到电源电压为的电路上,则它的电阻为 ,当它两端没有电压是,通过它的电流为 ,它的电阻为 (不计温度对电阻的影响).
16.(2022秋·河北邯郸·九年级统考期末)定值电阻R1=10Ω,R2=5Ω,串联在电源电压不变的电路中时,通过R1的电流I1=0.2A,则电源电压U= V;若将两电阻并联在同一电路中时,干路中的电流I= A.
17.(2022秋·河北承德·九年级统考期末)两只定值电阻,甲标有“10Ω 1A”,乙标有“15Ω 0.6A”,把它们串联在同一电路中,电路中允许通过的最大电流为 A,两端允许加的最大电压为 V.把它们并联在同一电路中,干路中允许通过的最大电流为 A.
18.(2022秋·河北承德·九年级统考期末)为了参加全国青少年创新大赛,小强运用所学电学知识,设计了一个电子身高测量仪,如图所示,其中定值电阻R1=5Ω,电源电压恒为6V,当被测身高增加时,电压表的示数 (选填“变大”、“变小”或“不变”)。当变阻器R2接入电路的阻值是7Ω时,电流表的示数为 A。
19.(2022秋·河北保定·九年级统考期末)如图所示,R1:R2=2:1,当开关S闭合,甲、乙两表为电压表时,两表读数之比U甲:U乙= ;当开关S断开,甲、乙两表为电流表时,两表的读数之比I甲:I乙= 。
四、计算题
20.(2022秋·河北石家庄·九年级统考期末)如图的电路中,电源电压U=6V且保持不变,定值电阻R1=6Ω,定值电阻R2=4Ω。求:
(1)只闭合S1电流表的示数多大?
(2)只闭合S2电流表的示数多大?
(3)从只闭合S2和S3的状态到只闭合S1和S3的状态,电流表的示数变化了多少?
21.(2022秋·河北沧州·九年级统考期末)如图所示是科技小组设计的测温报警器,电源电压恒为12V,R0为定值电阻,阻值为100Ω。当通过报警器(电阻不计)的电流超过0.02A时就会报警,热敏电阻Rt随温度t的变化的关系是
求:
(1)将开关S拨到c端,滑动变阻器R的滑片P从b端向a端移动,直至报警器报警时停止移动,此时滑动变阻器R接入电路中的电阻值为多少?
(2)保持滑片P不动,当开关S拨到d端时,电流表的示数变为0.015A,则环境温度为多少?
参考答案:
1.D
【详解】开关都闭合时,三个电阻并联
根据并联电路的电阻关系可知,A、B两点间的电阻

当S1断开S2闭合时,只有一个电阻R1连入电路,因此A、B两点间的电阻
故选D。
2.D
【详解】A.由电路图可知,当S1与S2闭合时,电表a与电源串联,若a为电流表,会造成电源短路,故a不是电流表;因此时电路是安全的,说明a是电压表,故A错误;
B.只闭合S1,R1和滑动变阻器串联,电压表a测滑动变阻器两端的电压,两电流表测电路中的电流。设P向右滑动前后电路中的电流分别为I1、I2,因串联电路中总电压等于各分电压之和,所以,由欧姆定律可得,电压表a示数的变化量
ΔU2=U滑-U滑′=(U-I1R1)-(U-I2R1)=(I2-I1)R1=ΔIR1

即a的示数的变化量与A2示数的变化量的比值不变,故B错误;
C.闭合S1、S2,R1短路,A1的示数等于0,电路为变阻器的简单电路,电流表A2测电路的电流(不等于0),故A1的示数不等于A2的示数,故C错误;
D.闭合S1、S2、S3时,R1和A1被短路,R2与滑动变阻器并联,A2测变阻器的电流,P向左滑动,变阻器连入电路的电阻变大,由欧姆定律可知,A2的示数减小,故D正确。
故选D。
3.C
【详解】闭合开关S1、S2,电路为R1的简单电路,电压表测电源的电压,即U=U1;
接着只断开开关S2时,两电阻串联,电压表测R1两端的电压,
∵串联电路中总电压等于各分电压之和,
∴R2两端的电压
U2′=U-U2=U1-U2

U2/U2′=U2/(U1 U2)=3/(5 3)=3/2,
∵串联电路中各处的电流相等,
∴根据欧姆定律可得:
R1/R2=(U2/I)/(U2′/I)=U2/U2′=3/2.
故选C.
4.B
【详解】由电路图可知,开关闭合后,定值电阻R与滑动变阻器R1串联,电流表测电路中的电流,电压表V测R两端的电压。闭合开关S,当滑动变阻器的滑片P向右移动时,滑动变阻器接入电路的电阻变大,根据欧姆定律可知,电路中的电流变小,即电流表示数变小;根据可知,R两端的电压变小,即电压表示数变小,故B正确,ACD错误。
故选B。
5.D
【详解】AB.若甲、乙均为电压表时,闭合开关S,R1和R2串联,电压表甲测电源电压,电压表乙测R2的电压,已知两个电压表示数之比
U甲:U乙=5:1
因串联电路两端电压等于各部分电压之和,所以R1与R2两端的电压之比
因串联电路处处电流相等,所以由 可得,R1与R2的阻值之比
故AB不符合题意;
CD.若甲、乙均为电流表时,断开开关S,R1和R2并联,电流表乙测干路电流,电流表甲测R2的电流,因并联电路各支路两端电压相等,所以由 可得,通过R1和R2的电流之比
因并联电路中干路电流等于各支路电流之和,所以两表的读数之比
故C不符合题意,D符合题意。
故选D。
6.C
【详解】A.由电路图可知灯泡L和滑动变阻器并联,电压表测量电源的电压,电流表测量干路中的电流,故A错误;
B.当滑动变阻器滑片P向右滑动时,由于并联电路各支路互不影响,通过小灯泡的电流不变,小灯泡的亮度不变,故B错误;
C.当滑动变阻器发生断路时,由于并联电路各支路互不影响,小灯泡依然发光,故C正确;
D.由于电源电压不变,移动滑片时,电压表示数不变;闭合开关,当滑动变阻器滑片向右滑动时,接入的阻值变大,根据欧姆定律可知,通过滑动变阻器的电流变小,根据并联电路的电流规律可知,干路中的电流变小,电流表示数变小,故D错误。
故选C。
7.C
【详解】A.由公式可得四个电阻的阻值
四个电阻中,阻值相差最小的两个定值电阻是R2和R3,它们的差值
R3-R2=1Ω-0.75Ω=0.25Ω
故A错误;
B.四个电阻中,阻值最大的R1是阻值最小的R4的倍数
故B错误;
C.将R1和R2串联在同一电路中,通过两电阻的电流相同,所以R1、R2两端的电压之比
故C正确;
D.将R3和R4并联在同一电路中,两电阻两端的电压相等,通过R3、R4中的电流之比
故D错误。
故选C。
8.C
【详解】由电路图可知,灯泡与滑动变阻器和定值电阻串联,电压表V1测灯泡L两端的电压,电压表V2测灯泡和滑动变阻器两端的电压之和,电流表测电路中的电流。
AB.将滑动变阻器的滑片P由b端向a端滑动一段距离,接入电路中的电阻变小,电路中的总电阻变小,由欧姆定律可知,电路中的电流变大即电流表的示数变大,由U=IR可知,灯泡两端的电压变大即电压表V1的示数变大,定值电阻两端的电压变大,因串联电路中总电压等于各分电压之和,所以,灯泡和滑动变阻器两端的电压之和变小即电压表V2的示数变小;因电压表V2与V1的示数之差等于滑动变阻器两端的电压,所以,电压表V2与V1的示数之差变小,故AB错误;
C.因R1两端的电压UR1=U-U2,所以整理可得ΔUR1=ΔU2,根据欧姆定律可知,电阻R1为
故C正确;
D.根据串联电路的电压关系可知,三个用电器两端的电压之和等于电源电压;R1两端的电压增大量为ΔUR1=ΔU2,灯泡两端的电压增大量为ΔU1,则滑动变阻器两端电压减小量为ΔU2+ΔU1,故D错误。
故选C。
9.D
【详解】由电路图可知传感器R1和定值电阻R2串联,电压表测R1两端的电压,电流表测电路中的电流;
A.由题知,当过氧乙酸气体浓度增大时,传感器R1的阻值减小,电路的总电阻减小,而电源电压不变,根据可知电路中电流会变大,即电流表示数变大,故A错误;
B.当过氧乙酸气体浓度增大时,传感器R1的阻值减小,根据串联分压的规律可知传感器R1分得的电压减小,即电压表示数变小,故B错误;
C.当电路中电压表示数为4.5V时,即U1=4.5V,则电阻R2两端的电压为
U2=U-U1=6V-4.5V=1.5V
此时电路中的电流为
故C错误;
D.根据欧姆定律可得,此时传感器R1的阻值为
故D正确。
故选D。
10.ABD
【详解】A.图中a电流随电压的变化图像为原点的直线,故通过导体a的电流与其两端的电压成正比,故A正确;
B.由图知,电压为3.0V时,通过a的电流为0.4A,通过b的电流为0.2A,由欧姆定律得a的电阻为
同理Rb=15Ω,故导体a的电阻小于导体b的电阻,故B正确;
C.当在导体b的两端加上1V的电压时,由欧姆定律,通过导体b的电流为
故C错误;
D.将a和b并联在3V的电源上,由图像可知,通过导体a的电流:Ia′=0.4A,通过导体b的电流:Ib′=0.2A,并联电路中干路电流等于各支路电流之和,则干路电流为
I=Ia′+ Ib′=0.4A+0.2A=0.6A
故D正确。
故选ABD。
11.BC
【详解】由电路图知,两电阻串联,电流表测电路中的电流,V1测滑动变阻器两端的电压,V2测电源的电压,则滑片移动时,电源电压不变,则电压表V2示数不变。
ABD.滑动变阻器滑片向右移动一小段距离后,变阻器连入电路中的电阻变小,根据欧姆定律可知,电路中的电流增大,即电流表示数变大;根据U=IR可知,定值电阻R1两端的电压变大,根据串联电路的电压规律可知,R2两端的电压是减小的,即电压表V1示数减小;电压表V2示数不变,电压表V1示数减小,其比值变大,故AD错误,B正确;
C.根据串联电路的电压规律可知,R1的电压的变化量R2的电压的变化量是相同的;设滑片移动前后电路中的电流为I1、I2,则R1的电压的变化量

即R1的电压的变化量与电流表A示数的变化量的比值不变,则电压表V1示数的变化量与电流表A示数的变化量的比值不变,故C正确。
故选BC。
12.AD
【详解】A.定值电阻的阻值一定,通过的电流和其两端电压成正比,倾斜直线代表定值电阻的U-I图像,由图像可知当定值电阻两端电压为2.5V时,通过它的电流为0.25A,由可知,定值电阻的阻值
故A正确;
B.曲线则代表电阻R1的U-I图像,所以电阻R1的阻值是变化的,故B错误;
C.因串联电路处处电流相等,且串联电路两端电压等于各部分电压之和,由图像可知,当电路电流为0.2A时,电阻R1两端电压为0.5V,定值电阻两端电压为2V,则
U1+UR=0.5V+2V=2.5V
符合要求,因此电路中电流为0.2A,故C错误;
D.因并联电路中各支路两端电压相等,所以定值电阻和电阻R1两端电压均为2.5V,由图像可知,通过电阻R1的电流为0.4A,通过定值电阻的电流为0.25A,因并联电路中干路电流等于各支路电流之和,所以干路电流为
I=IR+I1=0.25A+0.4A=0.65A
故D正确。
故选AD。
13.AD
【详解】A.闭合开关S2,断开开关S1、S3、S4,定值电阻R1、R2串联接入电路,两电流表均测通过电路的电流,串联电路总电阻等于各部分电阻之和,根据欧姆定律可得通过电路的电流
故A正确;
BC.只闭合S3,断开开关S1、S2,定值电阻R1和滑动变阻器R3串联接入电路,电压表V1测电阻R1两端的电压,(闭合开关S3、S4,电路不变,电压表V2测滑动变阻器R3两端的电压,)两电流表均测通过电路的电流,电流表A1所选量程为00.6A,电流表A2所选量程为03A,电压表V1所选量程为03V,根据串联分压原理可知滑动变阻器接入电路的阻值最小时,电压表V1的示数最大,根据欧姆定律可得此时通过电路的电流最大为
串联电路各处电流相等,所以通过电路的最大电流为0.3A,此时滑动变阻器两端的电压最小为
U3min=U﹣U1max=4.5V﹣3V=1.5V
即V2的最小示数为1.5V,当滑动变阻器接入电路的阻值最大时,通过电路的电流最小,为
所以电流表A1的示数变化范围是0.15A0.3A,故B错误;由串联分压的规律可知此时滑动变阻器两端的电压最大,则
U3max=IminR3=0.15A×15Ω=2.25V<3V
即V2的最大示数为2.7V,由此可知,电压表V2的示数变化范围是1.5V2.25V,故BC错误;
D.闭合开关S1、S2、S3,断开开关S4,定值电阻R2和滑动变阻器R3并联接入电路,电流表A2测干路电流,根据欧姆定律可得通过R2的电流
电流表A2所选量程为03A,根据并联电路电流规律可知通过滑动变阻器R3的最大电流
此时滑动变阻器接入电路的阻值最小,最小阻值为
滑动变阻器接入电路的阻值越大,通过电路的电流越小,所以滑动变阻器接入电路的阻值范围是6Ω20Ω,故D正确。
故选AD。
14. 1∶1 1∶2 15
【详解】[1]由于串联电路各处电流都相等,所以,串联后两电阻中的电流之比为1∶1。
[2]由欧姆定律知道,
U1=IR1=I×5Ω
U2=IR2=I×10Ω
所以,两电阻两端的电压之比等于电阻之比为1∶2。
[3]由于串联电路的总电阻等于各分电阻之和,所以,电路的总电阻为
10Ω+5Ω=15Ω
15.
【详解】[1]根据得,电阻为:
[2]当导体两端电压为时,导体的电阻不变为;
[3][4]当所加电压为时,导体中电流为,但导体的电阻不变仍为
16. 3 0.9
【详解】两电阻串联时,通过两电阻的电流相等,电源的电压:
U=I(R1+R2)=I1(R1+R2)=0.2A×(10Ω+5Ω)=3V;
两电阻并联在同一电路中时,干路电流:
I=I1+I2==0.9A.
17. 0.6 15 1.5
【详解】(1)∵串联电路中各处的电流相等,∴两只电阻串联时,电路中的最大电流I=I乙=0.6A,∵串联电路中总电阻等于各分电阻之和,∴根据欧姆定律可得,两端允许加的最大电压:U=I(R甲+R乙)=0.6A×(10Ω+15Ω)=15V,(2)根据欧姆定律可得,两电阻两端允许所加的最大电压:U甲=I甲R甲=1A×10Ω=10V,U乙=I乙R乙=0.6A×15Ω=9V;∵并联电路中各支路两端的电压相等,∴两只电阻并联时,电路中的最大电压U′=U乙=9V,此时通过乙的电流为0.6A,通过甲的电流I′甲==0.9A,∵并联电路中干路电流等于各支路电流之和,∴干路最大电流:I=I′甲+I乙=0.9A+0.6A=1.5A.
【点睛】(1)已知两电阻允许通过的最大电流,根据串联电路的电流特点可知,两电阻串联时电路允许通过的最大电流为两个允许通过最大电流的较小值,然后根据电阻的串联和欧姆定律求出两端允许加的最大电压;(2)根据欧姆定律求出两电阻两端允许所加的最大电压,根据并联电路的电压特点可知,两电阻并联时,并联电路两端允许加的最大电压为较小的一个,然后由欧姆定律求出通过两电阻的电流,再根据并联电路的电流特点求出干路的最大电流.
18. 变大 0.5
【详解】[1]由图可知,两电阻串联,电压表测量变阻器R2两端电压,当被测身高增加时,变阻器R2接入电阻增大,根据串联分压可知电压表的示数变大。
[2]当变阻器R2接入电路的阻值是7Ω时,电流表的示数为
19. 3:1 2:3
【详解】[1]设R1=2R,则R2=R,R总=R1+R2=3R;当开关S闭合时,甲、乙两表为电压表时,电路为串联电路;电压表甲测电源两端的电压,U甲=U源;电压表乙测R2两端的电压,U乙=U2;根据串联电路电流处处相等和欧姆定律可知
变形得
所以
[2]当断开开关S时,甲、乙两表为电流表时,电路为并联电路;电流表乙测通过干路的电流,I乙=I干;电流表甲测通过R2的电流,I甲=I2;根据欧姆定律可知,通过R1的电流为
通过R2的电流为
则干路上的电流为
所以两表的读数之比为
20.(1)1A;(2)0.6A;(3)1A
【详解】解:(1)由图示电路图可知,只闭合S1,只有电阻R1接在电路中,通过R1的电流为
(2)由图示电路图可知,只闭合S2,两电阻串联,R1、R2串联的总电阻
R=R1+R2=6Ω+4Ω=10Ω
电路中的电流
(3)只闭合S2和S3,R1被短路,只有电阻R2接在电路中,此时,电流表示数为
只闭合S1和S3,R1、R2并联,此时电流表测干路中的电流,因为并联电路干路中的电流等于各支路电流之和,所以此时电流表的示数为
电流表示数的变化量
I=I′-I2=2.5 A-1.5 A=1A
答:(1)只闭合S1电流表的示数为1A;
(2)只闭合S2电流表的示数为0.6A;
(3)从只闭合S2和S3的状态到只闭合S1和S3的状态,电流表的示数变化了1A。
21.(1)500Ω;(2)30oC
【详解】解:(1)将开关S拨到c端,定值电阻R0、报警器与滑动变阻器串联接入电路,电流表测量电路中的电流,电源电压U=12V,报警时,电路中的电流I=0.02A,电路中的总电阻
报警器报警时,滑动变阻器接入电路的阻值
(2)保持滑片P不动,当开关S拨到d端时,热敏电阻Rt、报警器与滑动变阻器串联接入电路,电流表测量电路中的电流,电源电压U=12V,电流表的示数,此时电路中的总电阻
此时热敏电阻Rt的阻值
环境温度为
答:(1)将开关S拨到c端,报警器报警时,滑动变阻器接入电路的阻值是500Ω;
(2)保持滑片P不动,当开关S拨到d端时,电流表的示数为0.015A,此时环境温度为30℃。
