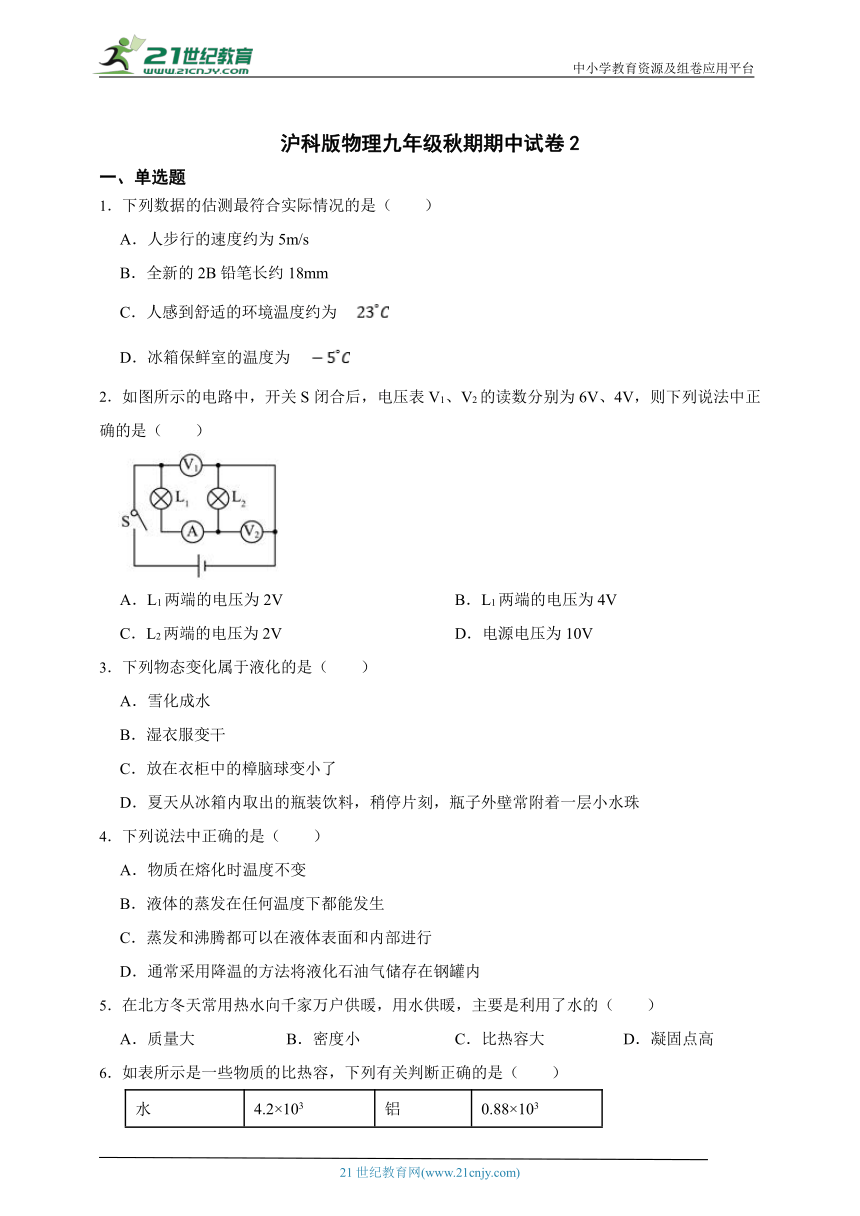

沪科版物理九年级秋期期中试卷2
一、单选题
1．下列数据的估测最符合实际情况的是（　　）
A．人步行的速度约为5m/s
B．全新的2B铅笔长约18mm
C．人感到舒适的环境温度约为
D．冰箱保鲜室的温度为
2．如图所示的电路中，开关S闭合后，电压表V1、V2的读数分别为6V、4V，则下列说法中正确的是（　　）
A．L1两端的电压为2V B．L1两端的电压为4V
C．L2两端的电压为2V D．电源电压为10V
3．下列物态变化属于液化的是（　　）
A．雪化成水
B．湿衣服变干
C．放在衣柜中的樟脑球变小了
D．夏天从冰箱内取出的瓶装饮料，稍停片刻，瓶子外壁常附着一层小水珠
4．下列说法中正确的是（　　）
A．物质在熔化时温度不变
B．液体的蒸发在任何温度下都能发生
C．蒸发和沸腾都可以在液体表面和内部进行
D．通常采用降温的方法将液化石油气储存在钢罐内
5．在北方冬天常用热水向千家万户供暖，用水供暖，主要是利用了水的（　　）
A．质量大 B．密度小 C．比热容大 D．凝固点高
6．如表所示是一些物质的比热容，下列有关判断正确的是（　　）
水 4.2×103 铝 0.88×103
煤油、冰 2.1×103 干泥土 0.84×103
水银 0.14×103 铜 0.39×103
A．物质的比热容与物质的状态无关
B．寒冬季节，放在室外盛有水的水缸会破裂，主要是因为水的比热容较大
C．由于水比冰的比热容大，所以冷却食品时0℃的水比0℃的冰效果好
D．制作体温计常用水银作介质，原因之一是水银的比热容小
7．小容受穿戴式“智能体温计”（如图甲所示）的启发，设计了一个如图乙所示的体温计电路图，用合适的电表（电流表或电压表）示数大小反映温度高低，热敏电阻R1的阻值随温度的升高而增大，定值电阻R2起保护电路的作用。下列分析正确的是（　　）
A．该电路中的电表是电流表
B．温度升高时R2两端电压变大
C．温度升高时电路中电流变大
D．温度升高时电表示数变大
二、多选题
8．下列用电器工作时，消耗电能全部转化为内能的是（　　）
A． 电风扇 B． 电饭锅
C． 电视机 D． 电饼铛

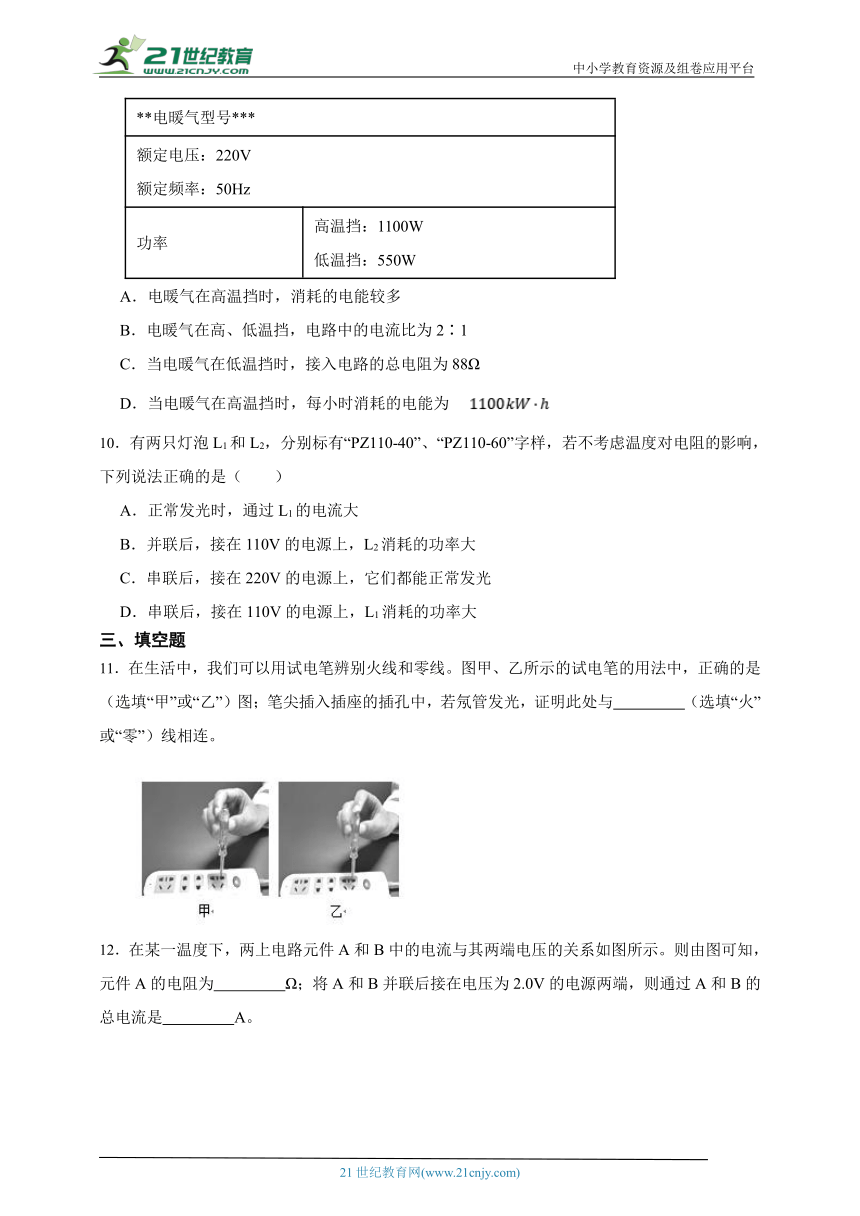

9．如下表所示，是小强家的电暖气的铭牌。该电暖气有高温和低温两个挡位。若电暖气始终在额定电压下工作，则下列说法中正确的是（　　）
**电暖气型号***
额定电压：220V额定频率：50Hz
功率 高温挡：1100W低温挡：550W
A．电暖气在高温挡时，消耗的电能较多
B．电暖气在高、低温挡，电路中的电流比为2∶1
C．当电暖气在低温挡时，接入电路的总电阻为88Ω
D．当电暖气在高温挡时，每小时消耗的电能为
10．有两只灯泡L1和L2，分别标有“PZ110-40”、“PZ110-60”字样，若不考虑温度对电阻的影响，下列说法正确的是（　　）
A．正常发光时，通过L1的电流大
B．并联后，接在110V的电源上，L2消耗的功率大
C．串联后，接在220V的电源上，它们都能正常发光
D．串联后，接在110V的电源上，L1消耗的功率大
三、填空题
11．在生活中，我们可以用试电笔辨别火线和零线。图甲、乙所示的试电笔的用法中，正确的是　 　（选填“甲”或“乙”）图；笔尖插入插座的插孔中，若氖管发光，证明此处与　 　（选填“火”或“零”）线相连。

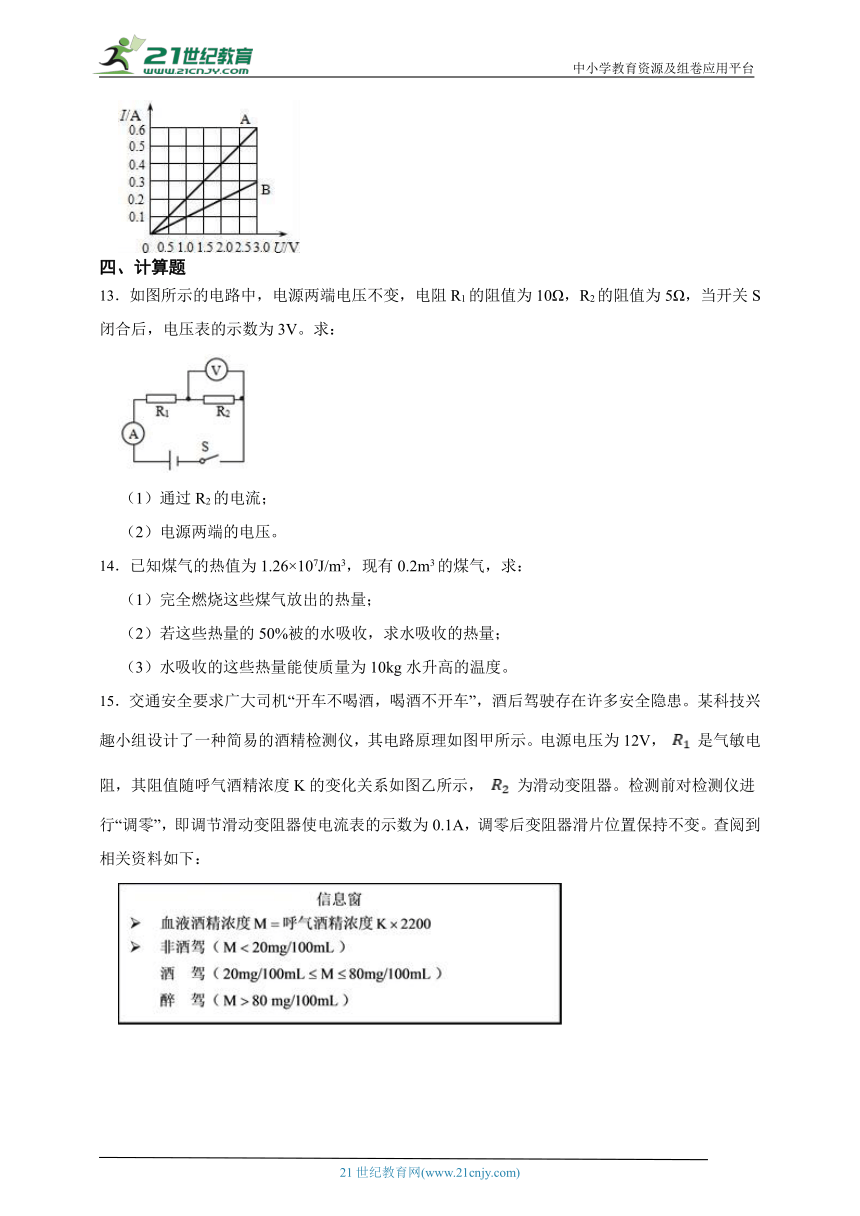

12．在某一温度下，两上电路元件A和B中的电流与其两端电压的关系如图所示。则由图可知，元件A的电阻为　 　Ω；将A和B并联后接在电压为2.0V的电源两端，则通过A和B的总电流是　 　A。
四、计算题
13．如图所示的电路中，电源两端电压不变，电阻R1的阻值为10Ω，R2的阻值为5Ω，当开关S闭合后，电压表的示数为3V。求：
（1）通过R2的电流；
（2）电源两端的电压。
14．已知煤气的热值为1.26×107J/m3，现有0.2m3的煤气，求：
（1）完全燃烧这些煤气放出的热量；
（2）若这些热量的50%被的水吸收，求水吸收的热量；
（3）水吸收的这些热量能使质量为10kg水升高的温度。

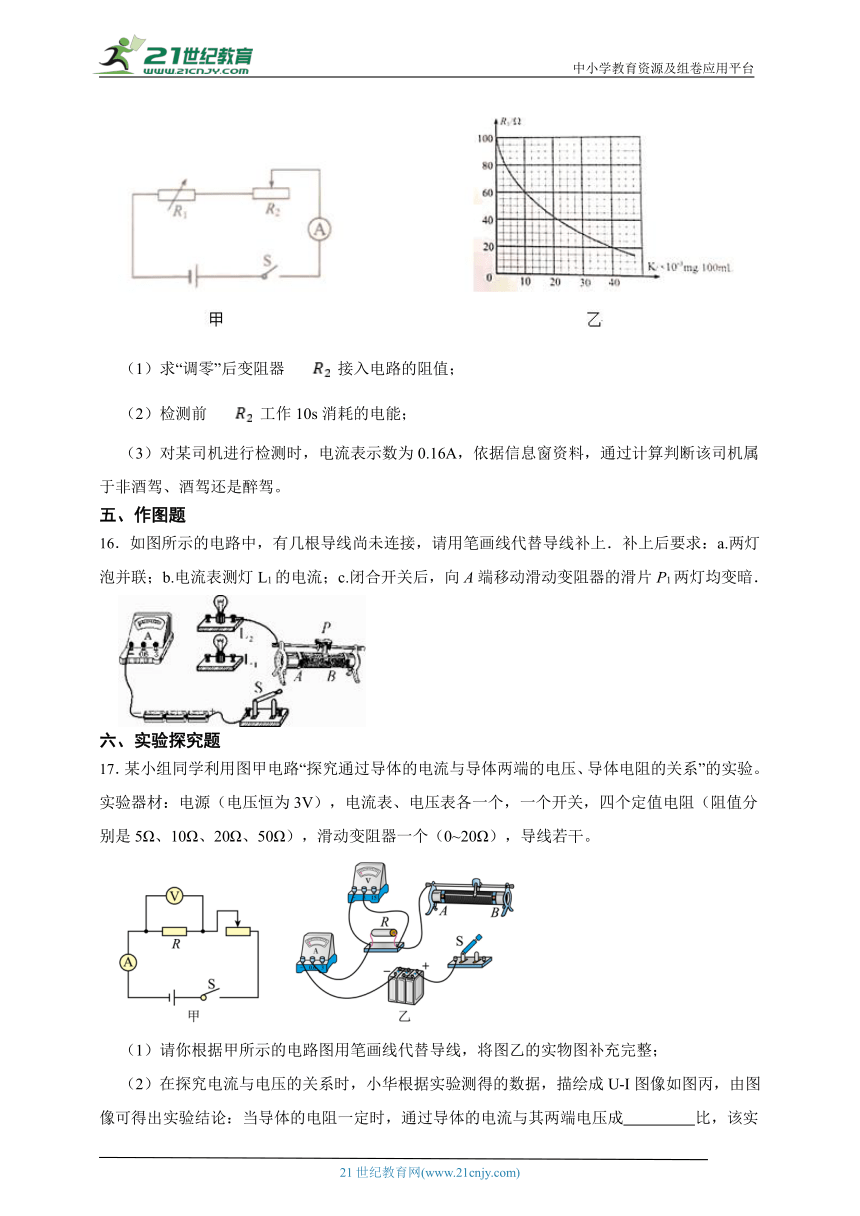

15．交通安全要求广大司机“开车不喝酒，喝酒不开车”，酒后驾驶存在许多安全隐患。某科技兴趣小组设计了一种简易的酒精检测仪，其电路原理如图甲所示。电源电压为12V， 是气敏电阻，其阻值随呼气酒精浓度K的变化关系如图乙所示， 为滑动变阻器。检测前对检测仪进行“调零”，即调节滑动变阻器使电流表的示数为0.1A，调零后变阻器滑片位置保持不变。查阅到相关资料如下：
（1）求“调零”后变阻器 接入电路的阻值；
（2）检测前 工作10s消耗的电能；
（3）对某司机进行检测时，电流表示数为0.16A，依据信息窗资料，通过计算判断该司机属于非酒驾、酒驾还是醉驾。
五、作图题
16．如图所示的电路中，有几根导线尚未连接，请用笔画线代替导线补上．补上后要求：a.两灯泡并联；b.电流表测灯L1的电流；c.闭合开关后，向A端移动滑动变阻器的滑片P1两灯均变暗．
六、实验探究题
17．某小组同学利用图甲电路“探究通过导体的电流与导体两端的电压、导体电阻的关系”的实验。实验器材：电源（电压恒为3V），电流表、电压表各一个，一个开关，四个定值电阻（阻值分别是5Ω、10Ω、20Ω、50Ω），滑动变阻器一个（0~20Ω），导线若干。
（1）请你根据甲所示的电路图用笔画线代替导线，将图乙的实物图补充完整；
（2）在探究电流与电压的关系时，小华根据实验测得的数据，描绘成U-I图像如图丙，由图像可得出实验结论：当导体的电阻一定时，通过导体的电流与其两端电压成　 　比，该实验中接入电路的定值电阻的阻值是　 　Ω；
（3）在探究电流与电阻的关系时，小华每次更换定值电阻R后，通过调节滑动变阻器的阻值，结合图丁中实验测得的数据应使　 　 （选填“电流表”“电压表”）的示数保持　 　（填数值）不变；
（4）若在做第三次实验时，同组的小明将10Ω的定值电阻换成20Ω的定值电阻后，没有移动滑片P，闭合开关后，立即记录电流表的示数，这个示数应该是　 　A；
（5）该小组的同学们继续进行第四次实验，当小华用50Ω的定值电阻进行实验时，发现实验无法成功，原因可能是　 　；
（6）【拓展】实验完成后小华发现滑动变阻器的滑片从左端到右端可滑动的总长度为20cm，他将上边的实验电路进行改动，如下图所示，当开关S闭合后，变阻器的滑片 P 从最右端向最左端滑动的过程中，电流表和电压表均未超出量程。对于此过程中电流表的示数 I 或电压表的示数 U 随滑动变阻器滑片从右端向左滑动距离l变化的关系，在下图中给出了四个图像，其中只有一个是合理的。根据你的判断，合理图像应为图 ________。（选填字母）
A． B．
C． D．
七、综合题
18．如图是我国用长征火箭发射“嫦娥四号”探测器时的壮观情景。
（1）火箭升空过程中动能变大，机械能 　 　（选填“变大”“变小”或“不变”）。火箭的燃料使用液态氢，主要是因为它的密度小且　 　
比较大。
（2）当火箭在大气层中快速飞行时，会与大气层发生剧烈摩擦，内能会　 　
，这是通过 　 　
的方式改变物体的内能。
19．阅读以下材料，回答问题。
2020年11月24日，中国探月工程嫦娥五号探测器成功发射，开启了中国首次地外天体采样返回之旅。探月，是中华儿女的千年梦想，2004年，中国探月工程正式立项，命名“嫦娥工程”。作为中国探月工程“绕、落、回”三部曲的最终章，这次嫦娥五号的任务，就是在月球正面未曾探索过的区域收集尘埃和碎片并将其送回地球，以便于分析月球形成演化历史，如果一切顺利，中国将成为继美国、苏联之后，第三个成功采集月壤的国家，而距离上一次成功采集月壤，已经过去了40多年。
（1）如图所示，运载火箭起飞时，一般在喷射器下面有一个大水池，火箭刚点火的时候，离水池距离较近，推进器喷出的高温燃气，让池中的水瞬间　 　，变成高温的水蒸气，当水蒸气向外扩散，周围空气的温度远低于水蒸气的温度，这个时候，水蒸气遇冷　 　成小水滴，这个时候我们就看到了热气腾腾的景象（以上两空均填物态变化名称）；发射场周围的观众都能看到这壮观的场面，这是由于光照到物体时发生了　 　（选填“镜面反射”“漫反射”）；
（2）宇航员在月球表面时，听不见声音，原因是　 　；本次嫦娥5号在月球上采集的月壤质量是2kg，则带回到地球后，不考虑温度的影响，月壤的质量　 　，月壤的密度　 　（以上两空选填“变大”、“变小”“不变”）。
20．阅读短文，回答问题：
扫地机器人
扫地机器人是一款能自动清扫的智能家用电器，如图所示。机器人通过电动机旋转产生高速气流，将灰尘、杂物吸入集尘盒，其防滑轮皮采用凸凹材质制成；底部安装有塑料刷，用于清扫吸附在地板上的灰尘及轻小物体；前端装有感应器，通过发射、接收超声波或红外线来侦测障碍物。当剩余电量减为电池容量的20%时，机器人会主动寻找充电器充电。表一为某扫地机器人的部分参数。电池容量指放电电流与放电总时间的乘积。
表一：
机器人中吸尘电机的吸入功率是衡量其优劣的重要参数，测得某吸尘电机的吸入功率与真空度、风量间的对应关系如表二。真空度指主机内部气压与外界的气压差。风量指单位时间内通过吸尘电机排出的空气体积。证明吸尘电机吸入功率与输入功率的比值叫做效率。
表二：
（1）机器人工作时，主机内部的气压　 　（选填“大于”、“小于”或“等于”）大气压而产生吸力。若该机器人向障碍物垂直发射超声波，经过0.001s收到回波，则其发射超声波时与障碍物间的距离约为　 　cm.（设超声波在空气中的传播速度为340m/s）
（2）下列说法中错误的是_____
A．地面有静电时，轻小物体会吸附在地板上而不易清扫
B．采用凸凹材质的轮皮，可增大机器人与地面间的摩擦
C．机器人工作时发出的声音不会对人的听力造成损伤
D．当遇到玻璃门等透明障碍物时，使用红外线感应器效果较好
（3）该机器人正常工作时的电流为　 　A；充满电后至下一次自动充电前能够连续正常工作的最长时间为　 　min。
（4）由表二数据可知，当风量为0.015m3/s时，若吸尘电机的输入功率为25W，此时其效率为　 　%；上述风量下，10min内通过吸尘电机提出的空气质量为　 　kg.（取ρ空气=1.3kg/m3）
八、科普阅读题
21．阅读短文，回答问题。
热敏电阻温度计
热敏电阻是用半导体材料制成的电阻，其阻值随温度的变化而变化，如图甲所示为某型号热敏电阻的实物图，阻值随温度升高而变小的，称为负温度系数热敏电阻；阻值随温度升高而变大的，称为正温度系数热敏电阻。利用热敏电阻的特性做成的温度计，叫做热敏电阻温度计。图乙所示为热敏电阻R1的阻值随温度t变化的图像（为方便计算，已将图线作了近似处理）。图丙是用R1做测温探头的某热敏电阻温度计的电路图，其中电源电压可在0.60~1.20V之间调节，R2为定值电阻，阻值为100Ω。该电路工作原理是：当保持通过R1的电流不变时，R1两端的电压随电阻均匀变化（即随温度均匀变化），故只需将电压表V1表盘的刻度改成相应的温度刻度，就可以直接从V1表盘上读出温度值。测量时，将R1放入待测温度处，闭合开关，调节电源电压，使V2表的示数保持0.20V不变（即电路中的电流保持2mA不变），再从V1表盘上读出待测温度t。
（1）热敏电阻R1是　 　（选填“正”或“负”）温度系数热敏电阻；
（2）在标准大气压下，将R1放入冰水混合物中时，R1的阻值是　 　Ω；
（3）测温时，保持R2两端电压为0.20V，R1两端的电压随温度升高而　 　（选填“变大”、“变小”或“不变”）；
（4）通过分析，该热敏电阻温度计所能测量的最高温度为　 　℃；
（5）某次测温时，V1表盘上显示的温度是30℃，此时电源电压为　 　V。
答案解析部分
1．【答案】C
【解析】【解答】A．人步行的速度为1.1m/s左右，骑自行车的速度约为5m/s，A不符合题意；
B．中学生“一拃”的长度约15cm，全新的2B铅笔略大于此，长约18cm，B不符合题意；
C．人体的正常温度37℃，人感到舒适的环境温度约为23℃，C符合题意；
D．冰箱保鲜室一般不会结冰，温度在0℃以上，温度约为4℃左右，D不符合题意。
故答案为：C。
【分析】根据常见物体的速度、长度和温度，结合数据解答。
2．【答案】A
【解析】【解答】由电路图知，开关S闭合后，两灯串联，电压表V1测电源电压，V2测L2两端电压，电压表V1的读数为6V，即电源电压U＝6V，V2的读数为4V，即L2两端电压U2＝4V，因为串联电路中，电源电压等于各部分用电器两端电压之和，所以L1两端的电压U1＝U﹣U2＝6V﹣4V＝2V.
故答案为：A。
【分析】用电器顺次连接是串联电路，电压表和所测量的位置并联，串联电路中总电压等于各用电器分压之和。
3．【答案】D
【解析】【解答】A. 雪化成水，固态变为液态，是熔化过程；
B. 湿衣服变干，液态变为气态，是汽化过程；
C. 放在衣柜中的樟脑丸变小了，固态变为气态，是升华过程；
D. 夏天从冰箱内取出的瓶装饮料，稍停片刻，瓶子外壁常附着一层小水珠，是因为从冰箱内取出的瓶降低了四周的空气温度，水蒸气遇冷液化变成小水珠附着在瓶壁上形成的，是液化过程；D符合题意.
故答案为：D。
【分析】气体变为液体的过程是液化。
4．【答案】B
【解析】【解答】A、固体分为晶体和非晶体，晶体熔化时温度不变，非晶体熔化时温度不断增加，故A错误；
B、液体的蒸发在任何温度下都能发生，故B正确；
C、蒸发只在液体表面进行，沸腾在液体表面和内部同时进行，故C错误；
D、在常温下采用压缩体积的方法将液化石油气储存在钢罐内，故D错误。
故答案为：B。
【分析】晶体在熔化时温度保持不变；非晶体在熔化时温度升高。蒸发是在任何温度下，只在液体表面发生的缓慢的汽化现象；沸腾是在一定温度下，在液体表面和内部同时发生的剧烈的汽化现象。使气体液化的两种方法：降低温度和压缩体积。
5．【答案】C
【解析】【解答】由于水的比热容大，相同质量的水和其他液体，升高或降低相同的温度，水吸收或放出的热量更多，所以用水供暖，C符合题意，ABD不符合题意。
故答案为：C。
【分析】水的比热容较大，便于供暖。
6．【答案】D
【解析】【解答】A．比热容是物质本身的一种特性，与物质的种类和状态有关，分析表中数据可知，水和冰是水的两种状态，比热容并不相同，A不符合题意；
B．水在寒冬季节，达到凝固点而结冰，结冰时，质量不变，冰的密度小于水的密度，根据 可知冰的体积变大，将把水缸胀破，B不符合题意；
C．用质量相等的0℃的冰冷却食品，冰吸收热量首先熔化成0℃的水，比用0℃的水直接冷却物体多了一个冰熔化吸热的过程，所以要使物体冷却，用质量相等的0℃的冰和0℃的水，冰的效果会好些，C不符合题意；
D．根据 可知：质量相同的不同物质，吸收相同的热量，比热容小的温度升高的多，由于水银比热容较小，吸收较少的热量，就能够升高较多的温度，温度变化比较明显，D符合题意。
故答案为：D。
【分析】比热容是物质本身的一种特性，与物质的种类和状态有关，再 根据 逐项分析。
7．【答案】D
【解析】【解答】根据图乙可知，热敏电阻R1与定值电阻R2串联，电表与R1并联，则电表为电压表，故A错误；
当温度升高时，热敏电阻的阻值增大，而通过电路的电流变小。根据U=IR可知，R2两端的电压变小。根据U1=U总-U2可知，电压表的示数增大，故D正确，而B、C错误。
故选D。
【分析】（1）电压表与用电器并联，电流表与电流表串联；
（2）（3）（4）根据温度变化确定R1的阻值变化，从而确定电流变化，再根据U=IR确定R2两端的电压变化，最后根据U1=U总-U2分析电表的示数变化。
8．【答案】B,D
【解析】【解答】A．电风扇工作时，主要将电能转化为机械能，A不符合题意；
B．电饭锅工作时，把电能全部转化为内能，B符合题意；
C．电视机工作时，电能主要转化为声、光、内能，C不符合题意；
D．电饼铛工作时，把电能全部转化为内能，D符合题意。
故答案为：BD。
【分析】用电器消耗了电能，获得了其它形式的能量，就是一个电流做功的过程。
9．【答案】B,C
【解析】【解答】A．根据W=Pt可知，高温挡的功率是1100W，但时间未知，无法判断消耗电能的多少，A不符合题意；
B．电暖气在高、低温挡，电路中的电流比为
B符合题意；
C．当电暖气在低温挡时，接入电路的总电阻为
C符合题意；
D．当电暖气在高温挡时，每小时消耗的电能为W高=P高t=1.1kW×1h=1.1kW·h
D不符合题意。
故答案为：BC。
【分析】用电器消耗电能的多少，和电功率有关，和时间有关；根据电功率和电压可以计算电流大小；根据电压和电功率，可以计算用电器的电阻大小；根据电功率和时间的乘积，计算消耗的电能。
10．【答案】B,D
【解析】【解答】A选项两个灯泡正常发光时，根据 得到L1的额定功率小于L2的额定功率，则I1＜I2，此选项错误；
B选项并接在110V电源上时，两灯泡两端的电压均为110V，两灯泡的实际功率和额定功率相等，即P1=40W，P2=60W，则L2的实际功率大，此选项正确；
C选项根据 两灯泡的额定电压相同时，L1的额定功率小于L2的额定功率，则R1＞R2，串联接在220V的电源上时，因为R1＞R2，根据P=I2R可以得到L1消耗的功率大，此选项错误；
D选项根据 两灯泡的额定电压相同时，L1的额定功率小于L2的额定功率，则R1＞R2，串联接在110V的电源上时，因为R1＞R2，根据P=I2R可以得到L1消耗的功率大，此选项正确。
故答案为：BD
【分析】先利用P=UI求两个灯的灯丝电阻、两个灯正常发光时的电流进行比较；并联接在110V电源上，利用P=I2R分析消耗功率的大小关系并接在110V电源上，都正常发光，实际功率都等于其额定功率串接在220V电源上，根据串联电路的分压关系判断分压大小，若等于额定电压则灯正常发光.
11．【答案】乙；火
【解析】【解答】使用试电笔时，一定要用手触及试电笔尾端的金属部分，否则，因带电体、试电笔、人体与大地没有形成回路，试电笔中的氖泡不会发光，造成误判；所以图甲、乙所示的试电笔的用法中正确的是乙图。
笔体中有一氖泡，测试时如果氖泡发光，说明导线有电或为通路的火线。
【分析】使用测电笔时，手接触金属笔尾，火线能使测电笔发光。
12．【答案】5；0.6
【解析】【解答】解：（1）由图象可知，A和B的图象为正比例函数，两元件为定值电阻，
由图象可知，当UA＝2V时，IA＝0.4A，
由I＝ 可得，元件A的电阻：
RA＝ ＝ ＝5Ω；（2）将A和B并联后接在电压为2.0V的电源两端时，它们两端的电压均为2.0V，
由图象可知：IA＝0.4A，IB＝0.2A，
因并联电路中干路电流等于各支路电流之和，
所以，通过A和B的总电流：
I＝IA+IB＝0.4A+0.2A＝0.6A。
故答案为：5；0.6。
【分析】结合I-U图像，根据欧姆定律I＝ 求出电阻R2的阻值；根据电阻的串联和欧姆定律求出电源的电压.
13．【答案】（1）电压表测量R2两端电压，所以通过R2的电流
（2）R1和R2串联，通过电源电流
电源电压
【解析】【分析】(1)由欧姆定律即可求解 通过R2的电流 ；
（2）分析电路连接，找到通过电源电流等于 通过R2的电流，利用欧姆定律变形公式求解电源电压。
14．【答案】（1）解：完全燃烧这些煤气放出的热量 =1.26×107J/m3 ×0.2m3 =2.52J
答：完全燃烧这些煤气放出的热量为2.52J；
（2）由得 =50%×2.52J =1.26J
答：水吸收的热量1.26J；
（3）由得 = =30℃
答：水吸收的这些热量能使质量为10kg水升高30℃。
【解析】【分析】（1）根据燃料的热值和体积的乘积计算热量；
（2）利用热量和热效率的乘积，计算吸收的热量；
（3）根据热量和物体的质量、温度差的比值，计算比热容的大小。
15．【答案】（1）解：由甲图可知，两电阻串联，电流表测电流，当气体中的酒精浓度为0时，R1=100Ω，此时电路中的电流0.1A，根据串联电路电压的规律及欧姆定律，“调零”后变阻器 接入电路的阻值
答：“调零”后变阻器 接入电路的阻值20Ω；
（2）检测前 工作10s消耗的电能
答：检测前 工作10s消耗的电能2J；
（3）此时气敏电阻阻值为
由图可知，此时呼气酒精浓度为12×10-3mg/100mL，则血液酒精浓度为M=12×10-3mg/100mL×2200=26.4mg/100mL
由表格可知属于酒驾。
【解析】【分析】（1）结合流过用电器的电流和两端电压，利用欧姆定律求解用电器的电阻即可；
（2）求解电流做功，利用公式W=UIt求解即可，U是用电器两端的电压，I是流过用电器的电流，t是用电器工作的时间；
（3）结合流过用电器的电流和两端电压，利用欧姆定律求解用电器的电阻，结合图像求解酒精浓度。
16．【答案】解：如图所示：
【解析】【解答】由题意可知：两灯泡并联；电流表测灯L1的电流，电流表应串联在L1支路中；闭合开关后，向A端移动滑动变阻器的滑片P1两灯均变暗，滑动变阻器应串联在干路中，滑动变阻器应接B端接线柱，电路图如图所示：
【分析】分析清楚电路结构、根据滑动变阻器用法及串联电路特点确定滑动变阻器的接法连接实物图即可.
17．【答案】（1）
（2）正；5
（3）电压表；2V
（4）0.12
（5）滑动变阻器的最大阻值太小
（6）B
【解析】【解答】（1）由图甲电路图可知，滑片向右移动时，滑动变阻器接入电路的阻值变小，可将滑动变阻器的右下接线柱和开关的右接线柱相连，如图所示
（2）在探究电流与电压的关系时，小华根据实验测得的数据，描绘成U-I图像如图丙，由图像可知，其图像为延长后过原点的直线，可得出实验结论：当导体的电阻一定时，通过导体的电流与其两端电压成正比。
由图中信息可得，实验中接入电路的定值电阻的阻值为
（3）在探究电流与电阻的关系时，小华每次更换定值电阻R后，通过调节滑动变阻器的阻值，结合表中实验测得的数据应使电压表的示数保持Uv=IR=0.4A×5Ω=0.2A×10Ω=...=2V
不变。
（4）使用10Ω的电阻实验时，电路电流I2=0.2A ，滑动变阻器两端的电压为U滑 = U-Uv = 3V - 2V = 1V
滑动变阻器接入电路的电阻为
换成20Ω的定值电阻后，没有移动滑片P，闭合开关后，根据欧姆定律可知，电流表的示数为
（5）该小组的同学们继续进行第四次实验，当小华用50Ω的定值电阻进行实验时，根据串联分压特点可知
则滑动变阻器接入电路的阻值R滑′=25Ω，实验中滑动变阻器的最大阻值为20Ω，原因可能是滑动变阻器的最大阻值太小。
（6）由电路图可知，定值电阻R与滑动变阻器串联，电压表测量滑动变阻器两端电压，电流表测量电路中的电流。
AB．滑片P处于最右端，即l=0时，电路为定值电阻R的简单电路，电路中的阻值最小，电流最大，电压表示数为0；当滑片P向左移动时，接入电路的电阻变大，根据欧姆定律可知，电路中电流变小；滑片P处于最左端时，电路中的电阻最大，电流最小且不为0，A不符合题意，B符合题意；
CD．当滑片P处于最右端，即l=0时，电路为只有R的简单电路，电压表测量滑动变阻器的电压，由于滑动变阻器接入电路的电阻为0，所以电压表示数为0，CD不符合题意。
故答案为：B。
【分析】（1）滑动变阻器遵循”一上一下“的连接方法；滑片远离下触点时，电阻变大；
（2）当导体的电阻一定时，通过导体的电流与其两端电压成正比；根据，可求出阻值；
（3）在探究电流与电阻的关系时，电压应保持不变；根据公式U=IR，可求出电压；
（4）根据公式及，可求出电流；
（5）该小组的同学们继续进行第四次实验，原因可能是滑动变阻器的最大阻值太小；
（6）滑片P处于最右端，即l=0时，电路为定值电阻R的简单电路，电路中的阻值最小，电流最大，电压表示数为0；当滑片P向左移动时，接入电路的电阻变大，根据欧姆定律可知，电路中电流变小；滑片P处于最左端时，电路中的电阻最大，电流最小且不为0。
18．【答案】（1）变大；热值
（2）变大；做功
【解析】【解答】(1)火箭升空过程中，速度变大，高度升高，则火箭的动能变大，重力势能变大，机械能变大。热值是指1千克的某种燃料完全燃烧时释放的能量，在完全燃烧相同质量的燃料时，热值越大的燃料释放出的热量越多，所以在选择火箭燃料时，火箭的燃料使用液态氢，主要是因为它的密度小且热值比较大。
(2)当火箭在大气层中快速飞行时，会与大气层发生剧烈摩擦，克服摩擦做功，其内能增加，这是通过做功的方式改变物体的内能。
【分析】（1）运动的物体具有动能，物体的质量越大、速度越大，物体的动能就越大；处在高处物体具有重力势能，物体的质量越大、高度越高，物体的重力势能就越大，机械能等于动能与势能之和；燃料的热值指的是1千克的燃料完全燃烧释放的热量，燃料的热值越大，单位质量的热量完全燃烧释放的热量多； （2）物体的温度越高，分子运动越剧烈，物体的内能就越大；做功可以改变物体的内能，外界对物体做功物体的内能增加，物体对外界做功物体的内能减小。
19．【答案】（1）汽化；液化；漫反射
（2）月球上是真空，真空不传声；不变；不变
【解析】【解答】（1）高温燃气让池中的水变成水蒸汽，是液态变成气态，是汽化。
水蒸气变成水滴，是气态变成液态，是液化。
漫反射是物体表面粗糙，将光线反射到各个方向，发射场周围的观众都能看到这个场面，是物体将光反射到各个方向，被观众接收到，因此发生的是漫反射。
（2）宇航员在月球表面听不到声音，是因为月球上是真空，真空不传声，宇航员可以通过电磁波传递信息。
质量与位置无关，2千克月壤带回地球后，质量不变，还是2千克，不考虑温度影响，体积不会发生变化，根据
可知，月壤的密度也不发生变化。
【分析】（1）物质由液态变成气态的过程是汽化，汽化吸热；物质由气态变为液态的过程叫液化，液化放热。
（2）反射分镜面反射和漫反射，平行光线入射到平而光滑反射面上，反射光线还是平行射出，这种反射是镜面反射；平行光线入射到粗糙的反射面上，反射光线射向四面八方，这种反射是漫反射。镜面反射和漫反射都遵守光的反射定律。
（3）声音的传播需要介质，月球上是真空，真空不能传声；质量是物体的一个基本属性，与物体的形状、状态、温度、位置均无关；从密度是某种物质质量与体积的比值，分析得出结论。
20．【答案】（1）小于；17
（2）D
（3）2.5；48
（4）33；11.7
【解析】【解答】解：（1）由流体压强与流速的关系：流速越大的位置压强越小可知，机器人在工作时，由于转动的扇叶处气体的流速大，压强小，在外界大气压的作用下将灰尘、杂物吸入集尘盒，故主机内部的气压小于大气压而产生吸力。
由 得，超声波从发射到收到回波所通过的总路程：
s总=vt=340m/s×0.001s=0.34m，
则其发射超声波时与障碍物间的距离： ；（2）A.地面有静电时，由于带电体具有吸引轻小物体的性质，所以轻小物体会吸附在地板上而不易清扫，A符合题意；
B.采用凸凹材质的轮皮，是为了在压力一定时，增大接触面的粗糙程度来增大机器人与地面间的摩擦，B符合题意；
C.为了保护听力，应控制噪声不超过90dB，机器人工作时发出的声音小于50dB，所以不会对人的听力造成损伤，C符合题意；
D.当遇到玻璃门等透明或半透明障碍物时，其将直接穿过而不产生任何回波，这样扫地机器人就无法感应到前方有障碍物，于是也就无法做出减速的工作了，所以不能使用红外线感应器，使用超声波感应器较好，D不符合题意。
故答案为：D。（3）由P=IU得，机器人正常工作时的电流：
。充满电后的电池容量Q1=2500mAh，下一次自动充电前的电池容量Q2=ηQ1=20%×2500mAh=500mAh，
消耗的电池容量Q=Q1﹣Q2=2500mAh﹣500mAh=2000mAh，
正常工作时的电流I=2.5A=2500mA，
由 得，连续正常工作的最长时间： ；（4）由表格中数据可知，吸入功率等于真空度与风量的乘积，
当风量为0.015m3/s时，吸尘电机吸入功率：
P吸入=550Pa×0.015m3/s=8.25W，
此时其效率： ；
当风量为0.015m3/s时，t=10min=600s，则通过吸尘电机提出的空气体积：
V=0.015m3/s×600s=9m3，
由 得，通过吸尘电机提出的空气质量：
m=ρ空气V=1.3kg/m3×9m3=11.7kg。
【分析】（1）流体压强大小与流速关系：在流体中流速越大地方，压强越小；流速越小的地方，压强越大.
根据回声测距离的原理s=vt可求出发射超声波时与障碍物间的距离；
（2）①带电体具有吸引轻小物体的性质；
②增大有益摩擦的方法：增大压力和使接触面粗糙些.减小有害摩擦的方法：(1)使接触面光滑和减小压 力；(2)用滚动代替滑动；(3)加润滑油；(4)利用气垫.（5）让物体之间脱离接触（如磁悬浮列车）.；
③声音的强弱等级用分贝来表示，0dB是人能听到的最微弱的声音；30-40dB是较为理想的安静环境；70dB会干扰生活、影响工作；长期生活在90dB以上的噪声环境中，听力会受到严重的影响；超过150dB的噪声环境，会使双耳完全失去听力；
④红外线的物理特性有：热作用强；穿透云雾的能力强；
（3）根据I=求出机器人正常工作时的电流；先算出消耗的电池容量Q=Q1-Q2，再利用t=求出连续正常工作的最长时间；
（4）由表格中数据可知，吸入功率与真空度和风量的关系，求出吸尘电机吸入功率，再根据效率的计算公式求出吸尘电机的效率；根据风量和时间求出空气的体积，再利用m=ρ空气V通过吸尘电机提出的空气质量.
21．【答案】（1）负
（2）520
（3）变小
（4）40
（5）0.76
【解析】【解答】（1）由图乙可知，R1的阻值随着温度的升高而减小。由题意可知：阻值随温度升高而变小的，称为负温度系数热敏电阻，因此热敏电阻R1是负温度系数热敏电阻。
（2）标准大气压下，冰水混合物的温度为0℃，由图乙可知，热敏电阻R1在0℃时的电阻值为520Ω。
（3）由图丙可知，R1与R2串联，串联电路中电流处处相等，测温时保持R2两端电压为0.20V，即电路中的电流保持不变，而R1的阻值随温度升高而变小，由U=IR可知R1两端的电压逐渐变小。
（4）由题意可知，温度越高，热敏电阻阻值越小。电源电压可在0.60~1.20V之间调节，电路中的电流为2mA，当电源电压为0.6V时，R1两端的电压最小为
此时
此时电阻与温度的关系满足
解得 。
（5）由图乙知，当温度为30℃时，R1为的阻值280Ω，此时电源电压
【分析】（1）温度升高，电阻减小，是负温度系数；
（2）根据物体的温度对于的电阻，判断电阻的大小；
（3）根据温度变化判断电阻变化；
（4）根据串联电路电压规律，计算分压；根据电压和电流的比值， 计算电阻，结合电阻判断温度；
（5）根据电流和总电阻的乘积，计算总电压。
