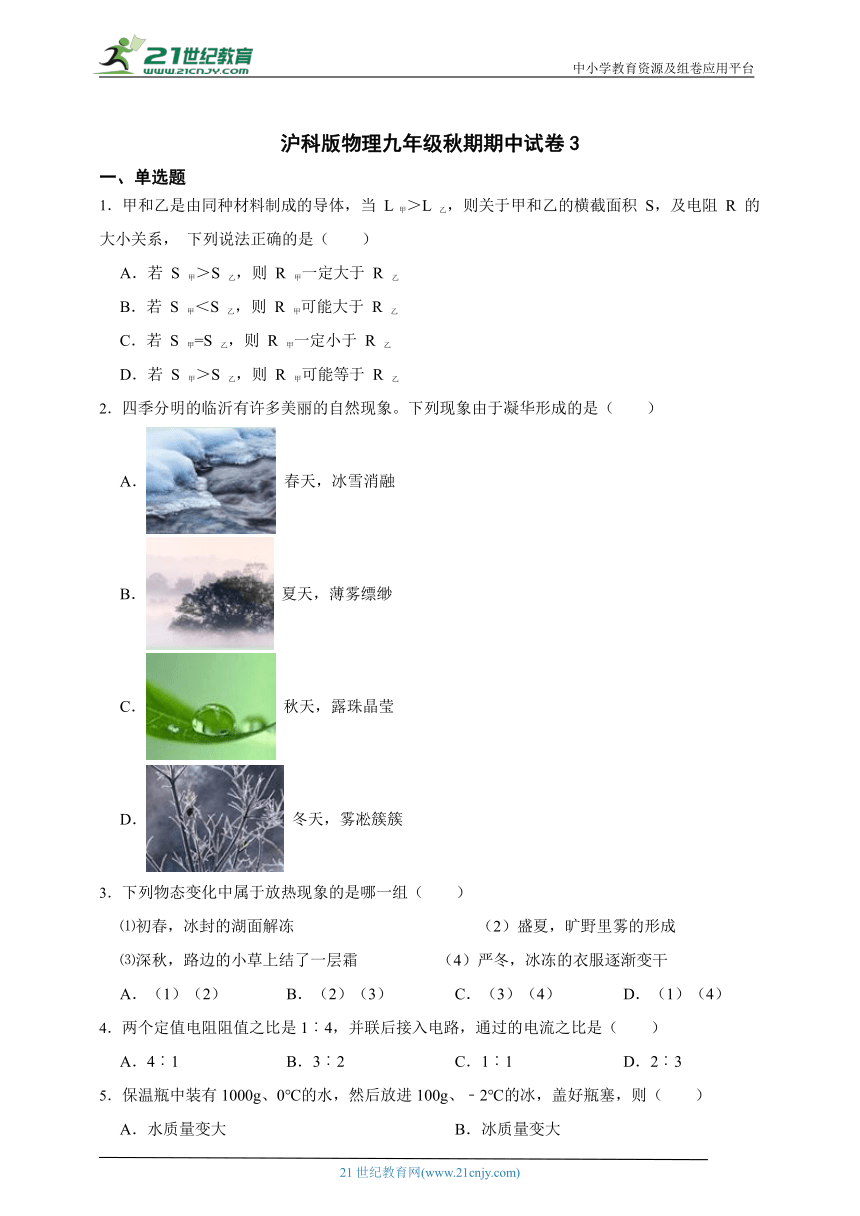

沪科版物理九年级秋期期中试卷3
一、单选题
1．甲和乙是由同种材料制成的导体，当 L 甲＞L 乙，则关于甲和乙的横截面积 S，及电阻 R 的大小关系， 下列说法正确的是（ ）
A．若 S 甲＞S 乙，则 R 甲一定大于 R 乙
B．若 S 甲＜S 乙，则 R 甲可能大于 R 乙
C．若 S 甲=S 乙，则 R 甲一定小于 R 乙
D．若 S 甲＞S 乙，则 R 甲可能等于 R 乙
2．四季分明的临沂有许多美丽的自然现象。下列现象由于凝华形成的是（ ）
A． 春天，冰雪消融
B． 夏天，薄雾缥缈
C． 秋天，露珠晶莹
D． 冬天，雾凇簇簇
3．下列物态变化中属于放热现象的是哪一组（ ）
⑴初春，冰封的湖面解冻 （2）盛夏，旷野里雾的形成
⑶深秋，路边的小草上结了一层霜 （4）严冬，冰冻的衣服逐渐变干
A．（1）（2） B．（2）（3） C．（3）（4） D．（1）（4）
4．两个定值电阻阻值之比是1︰4，并联后接入电路，通过的电流之比是（ ）
A．4︰1 B．3︰2 C．1︰1 D．2︰3
5．保温瓶中装有1000g、0℃的水，然后放进100g、﹣2℃的冰，盖好瓶塞，则（ ）
A．水质量变大 B．冰质量变大
C．冰、水质量不变 D．冰、水温度均无变化

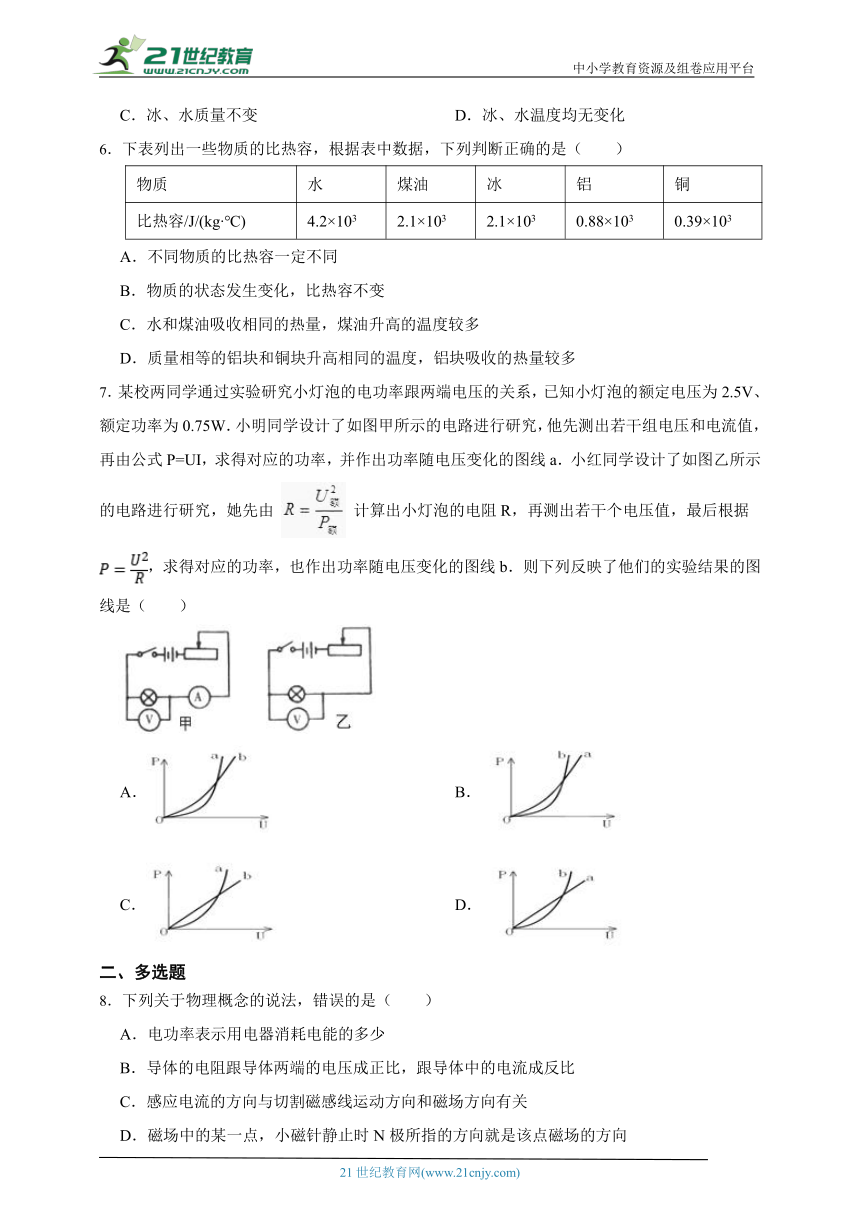

6．下表列出一些物质的比热容，根据表中数据，下列判断正确的是（ ）
物质 水 煤油 冰 铝 铜
比热容/J/(kg ℃) 4.2×103 2.1×103 2.1×103 0.88×103 0.39×103
A．不同物质的比热容一定不同
B．物质的状态发生变化，比热容不变
C．水和煤油吸收相同的热量，煤油升高的温度较多
D．质量相等的铝块和铜块升高相同的温度，铝块吸收的热量较多
7．某校两同学通过实验研究小灯泡的电功率跟两端电压的关系，已知小灯泡的额定电压为2.5V、额定功率为0.75W．小明同学设计了如图甲所示的电路进行研究，他先测出若干组电压和电流值，再由公式P=UI，求得对应的功率，并作出功率随电压变化的图线a．小红同学设计了如图乙所示的电路进行研究，她先由 计算出小灯泡的电阻R，再测出若干个电压值，最后根据 ，求得对应的功率，也作出功率随电压变化的图线b．则下列反映了他们的实验结果的图线是（ ）
A． B．
C． D．
二、多选题
8．下列关于物理概念的说法，错误的是（ ）
A．电功率表示用电器消耗电能的多少
B．导体的电阻跟导体两端的电压成正比，跟导体中的电流成反比
C．感应电流的方向与切割磁感线运动方向和磁场方向有关
D．磁场中的某一点，小磁针静止时N极所指的方向就是该点磁场的方向

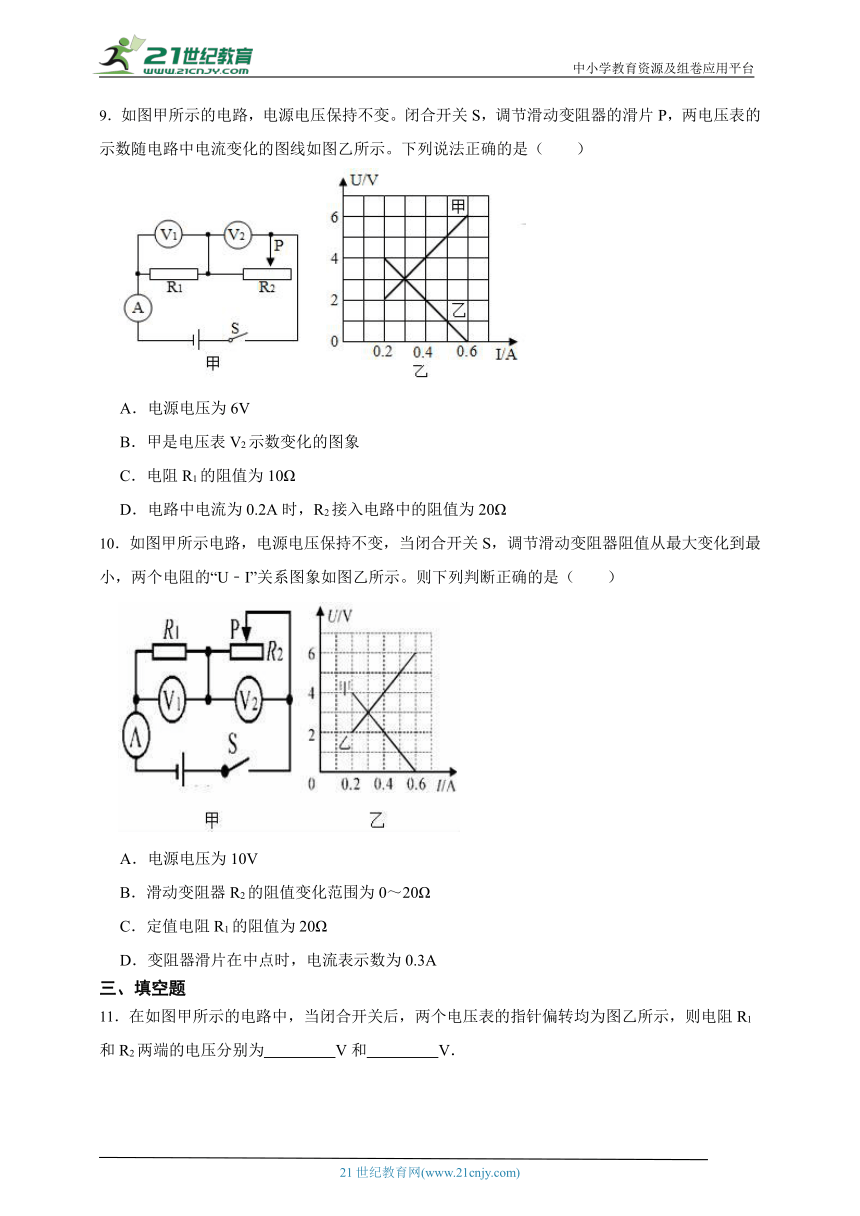

9．如图甲所示的电路，电源电压保持不变。闭合开关S，调节滑动变阻器的滑片P，两电压表的示数随电路中电流变化的图线如图乙所示。下列说法正确的是（ ）
A．电源电压为6V
B．甲是电压表V2示数变化的图象
C．电阻R1的阻值为10Ω
D．电路中电流为0.2A时，R2接入电路中的阻值为20Ω
10．如图甲所示电路，电源电压保持不变，当闭合开关S，调节滑动变阻器阻值从最大变化到最小，两个电阻的“U﹣I”关系图象如图乙所示。则下列判断正确的是（ ）
A．电源电压为10V
B．滑动变阻器R2的阻值变化范围为0～20Ω
C．定值电阻R1的阻值为20Ω
D．变阻器滑片在中点时，电流表示数为0.3A
三、填空题

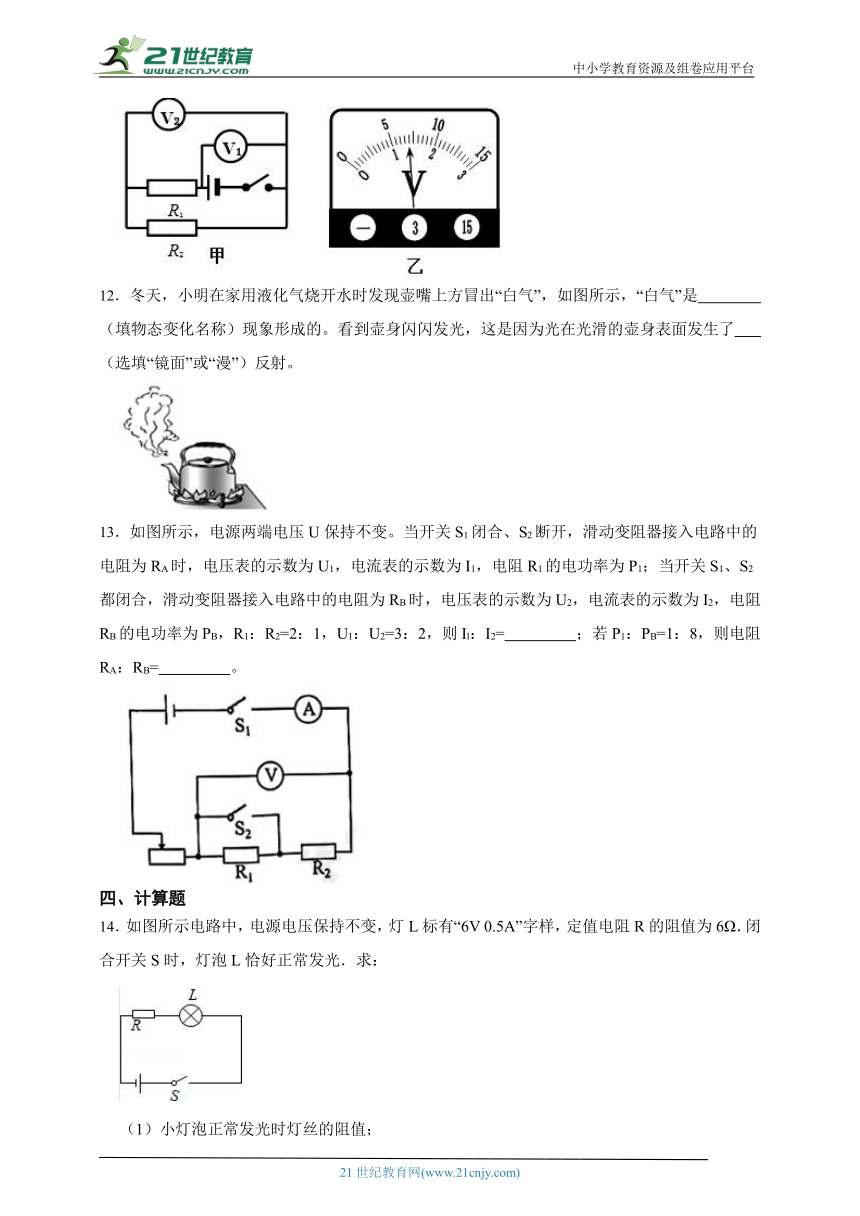

11．在如图甲所示的电路中，当闭合开关后，两个电压表的指针偏转均为图乙所示，则电阻R1和R2两端的电压分别为 V和 V．
12．冬天，小明在家用液化气烧开水时发现壶嘴上方冒出“白气”，如图所示，“白气”是 （填物态变化名称）现象形成的。看到壶身闪闪发光，这是因为光在光滑的壶身表面发生了 （选填“镜面”或“漫”）反射。
13．如图所示，电源两端电压U保持不变。当开关S1闭合、S2断开，滑动变阻器接入电路中的电阻为RA时，电压表的示数为U1，电流表的示数为I1，电阻R1的电功率为P1；当开关S1、S2都闭合，滑动变阻器接入电路中的电阻为RB时，电压表的示数为U2，电流表的示数为I2，电阻RB的电功率为PB，R1：R2=2：1，U1：U2=3：2，则Il：I2= ；若P1：PB=1：8，则电阻RA：RB= 。
四、计算题
14．如图所示电路中，电源电压保持不变，灯L标有“6V 0.5A”字样，定值电阻R的阻值为6Ω．闭合开关S时，灯泡L恰好正常发光．求：
（1）小灯泡正常发光时灯丝的阻值；
（2）此时电路消耗的总功率．

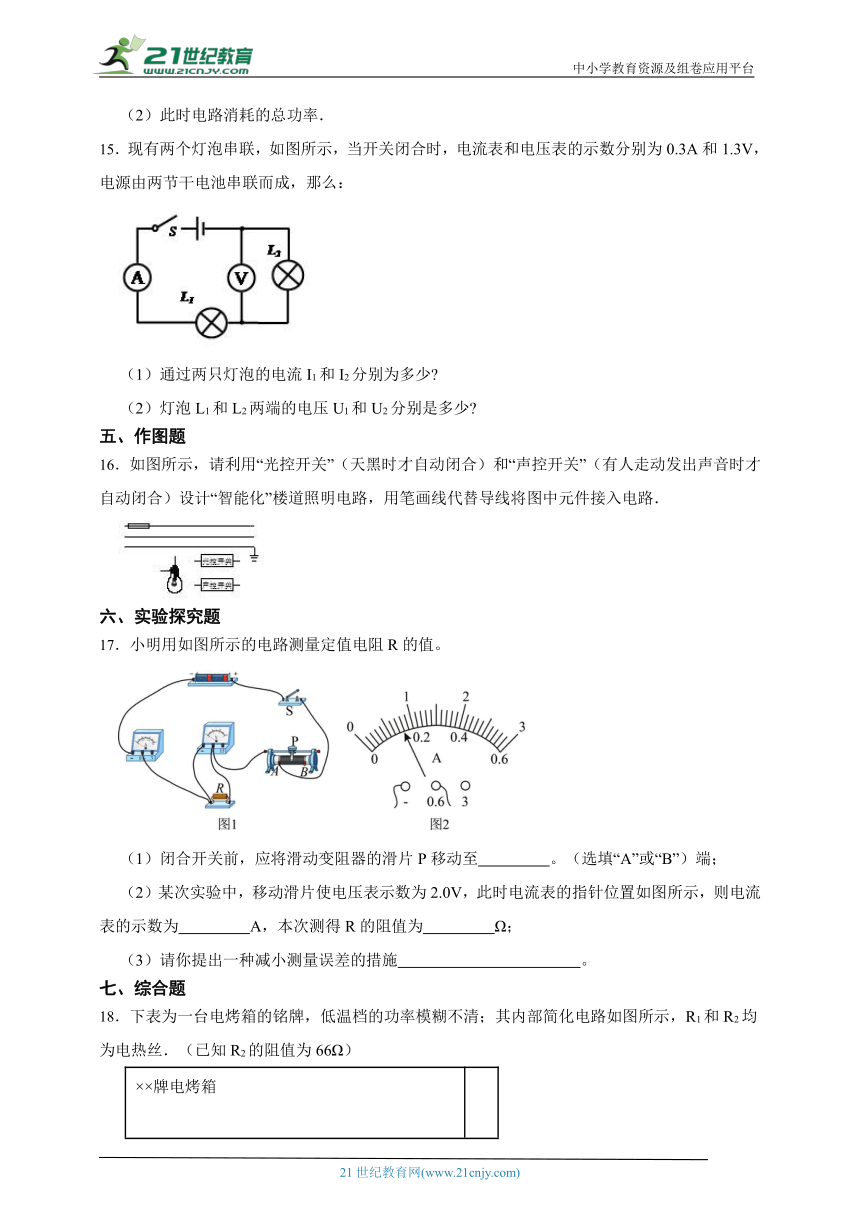

15．现有两个灯泡串联，如图所示，当开关闭合时，电流表和电压表的示数分别为0.3A和1.3V，电源由两节干电池串联而成，那么：
（1）通过两只灯泡的电流I1和I2分别为多少
（2）灯泡L1和L2两端的电压U1和U2分别是多少
五、作图题
16．如图所示，请利用“光控开关”（天黑时才自动闭合）和“声控开关”（有人走动发出声音时才自动闭合）设计“智能化”楼道照明电路，用笔画线代替导线将图中元件接入电路．
六、实验探究题
17．小明用如图所示的电路测量定值电阻R的值。
（1）闭合开关前，应将滑动变阻器的滑片P移动至 。（选填“A”或“B”）端；
（2）某次实验中，移动滑片使电压表示数为2.0V，此时电流表的指针位置如图所示，则电流表的示数为 A，本次测得R的阻值为 Ω；
（3）请你提出一种减小测量误差的措施 。
七、综合题
18．下表为一台电烤箱的铭牌，低温档的功率模糊不清；其内部简化电路如图所示，R1和R2均为电热丝．（已知R2的阻值为66Ω）
××牌电烤箱
额定电压 220V
额定功率 高温档 1100W
低温档 W
电源频率 50Hz
求：
（1）电烤箱在高温档正常工作10min所消耗的电能；
（2）电路中R1的阻值；
（3）电烤箱在低温档正常工作时，电路中的电流和R1的功率．
19．有一支温度计，刻度均匀但刻度线不准．用它测量冰水混合物的温度时，读数为5℃，用它测量1标准大气压下沸水的温度时，读数为95℃．
（1）如果实际气温为20℃时，这支温度计的读数是 ；
（2）当外界实际温度为 时，温度计的示数等于实际温度．
20．在测量标有“2.5V”字样小灯泡的电功率的实验中，小明同学设计了如图所示的电路，测量的数据如下表：
数据序号 1 2 3 4 5 6 7
电压U/V 0.5 0.9 1.3 1.7 2.1 2.5 3.0
电流I/A 0.16 0.19 0.21 0.25 0.26 0.28 0.32
灯泡发光 不亮 微亮 微亮 较亮 较亮 明亮 很亮
（1）请根据表中的数据计算出小灯泡额定功率为 W．当小灯泡两端电压为1.7V时，小灯泡的电阻为 Ω．
（2）有一位同学在连接电路后，闭合开关，在移动滑动变阻器滑片P的过程中发现：灯泡变亮时电压表示数变小；灯泡变暗时，电压表示数变大．经检查所用器材完好，请指出问题可能是：
（3）若将小灯泡换成发光二极管，测量发光二极管的电功率，发现在亮度相当的情况下，每次所测得的电功率都比小灯泡的小，从能量转化角度来分析，其原因是
八、科普阅读题
21．阅读短文，回答问题：
观光电梯
电梯是一种用于多层建筑乘人或载物的运输工具。电梯的简易结构如图甲所示，电梯轿厢和配重分别挂在主电动机的两侧，在电梯半载时，轿厢总重和配重的重力基本相等。满载上升时，主电动机提供动力，驱动轿厢。如图乙所示，为某商业大厦安装的观光电梯，其相关参数如下表。为了安全，电梯设置了超载自动报警系统，其工作原理如图丙所示，控制电路的电源电压U为12V，压力传感器的电阻R与所受压力F的关系图像如图丁所示，电磁继电器阻值可忽略。当电流大于0.2A时，会启动警报系统，同时无论如何按压电梯控制器，门电动机均不工作。此外，电梯需经常保养，“运行频次比ω”是电梯养护的重要指标，ω一般用电梯每天平均待机时间与运行时间之比来表示。
额定电压/V 220
额定运动功率/kW 25
待机功率/kW 1
最大载重/N 4000
轿厢质量/kg 500
（1）定滑轮的作用是 ，主电机与钢丝绳之间的摩擦为 摩擦；（选填“有害”或“有益”）
（2）超载自动报警系统中电磁铁的右端为 极；
（3）乙图中，当站在地面上的人看到B电梯和A电梯在上升，而站在B电梯里的乘客却看到A电梯在下降，则说明A电梯的速度 （大于/小于/等于）B电梯的速度；
（4）该观光电梯配重的重力约为 N；控制电路中R0= Ω；
（5）该商业大厦每天营业时间为12h，设电梯均在额定功率下运行；经测算，该观光电梯平均每天耗电60kW h，则该观光电梯的“运行频次比”ω= 。
答案解析部分
1．【答案】D
【解析】【解答】同种材料的两根导体，相同横截面积、长度越长，电阻越大；相同长度，横截面积越小，电阻越大．根据题意：甲、乙是由同种材料制成且电阻相等的两导体，当 L甲> L乙时，
AD、若S甲>S乙，则R甲不一定大于R乙，A不符合题意，D符合题意.
B、若S甲C、若S甲=S乙，则R甲一定大于R乙，C不符合题意.
故答案为：D.
【分析】导体的电阻是导体本身的一种性质，电阻大小取决于内因是：导体的材料、长度、横截面积；外因是：温度．
2．【答案】D
【解析】【解答】解：A、冰雪消融是固态变成液态，是熔化现象，A不符合题意；
B、雾是水蒸气遇冷凝结成小水滴并与空气中的尘埃结合形成的，是液化现象，B不符合题意；
C、露水是水蒸气遇冷凝结成小水滴，是液化现象，C不符合题意；
D、雾凇是水蒸气遇冷变成的小冰晶，是凝华现象，D符合题意。
故答案为：D
【分析】关于物态变化的题目，关键要分析出物质原来的状态和现在的状态，然后利用物物态变化的定义确定答案.
3．【答案】B
【解析】【解答】（1）初春，冰封的湖面解冻，是物质由固态变为液态的过程，是熔化过程，熔化吸热；故（1）不符合题意；
（2）盛夏，旷野里的雾，是空气中的水蒸气遇冷液化为小水珠，是液化过程，液化放热，故（2）符合题意；
（3）深秋，路边的小草上结了一层霜，是空气中的水蒸气遇冷凝华成的小冰晶，是凝华过程，凝华放热，故（3）符合题意；
（4）严冬，冰冻的衣服逐渐变干，是物质由固态直接变成气态的过程，是升华过程，升华吸热，故（4）不符合题意。
ACD不符合题意，B符合题意。
故答案为：B。
【分析】在物态变化中，凝固、液化、凝华放出热量。
4．【答案】A
【解析】【解答】两个定值电阻并联后接入电路，根据并联电路的电压特点，电压相等，电流与电阻成反比，因为两个定值电阻阻值之比是1︰4，所以电流之比为4：1，A符合题意.
故答案为：A
【分析】当电压相等时，电流和电阻成反比.
5．【答案】B
【解析】【解答】①热传递的条件是两个物体之间存在温度差，热量总是从高温物体传给低温物体；②液体温度降到凝固点后，如果继续放热，将发生凝固。当﹣2℃的冰和0℃的水接触后，由于二者之间存在温度差，将发生热传递，热量将从高温的水传给低温的冰；0℃水放出热量后将发生凝固变成冰，而﹣2℃的冰吸热后温度升高，但保温瓶中的水较多，所以将有少量的水结成冰，冰质量变大。ACD不符合题意，B符合题意。
故答案为：B。
【分析】液体在温度低于凝固点的温度时，发生凝固现象，固体质量变大。
6．【答案】D
【解析】【解答】A．不同物质的比热容可能相同，例如煤油和冰的比热容相同，A不符合题意；
B．物质的状态发生变化，比热容也发生变化，例如冰和水，B不符合题意；
C．两种物质质量相同时，吸收相同的热量，比热容大的，温度升高的少，煤油的比热容小，煤油温度升高的多，此处质量不一定相同，所以无法判断，C不符合题意；
D．质量相等的铝块和铜块升高相同的温度，比热容大的，吸收热量多，所以铝块吸收的热量较多，D符合题意。
故答案为：D。
【分析】比热容是物质本身的一种性质，它与物质的种类和状态有关，不同的物质，比热容一般不同；同种物质的不同状态，其比热容也可能不一样；根据Q吸=cm△t可推出在不同前提条件下，物质的吸放热情况和温度变化的情况。
7．【答案】B
【解析】【解答】（1）由 可得，灯泡正常发光时的电阻 ；由题意知： 和 ，由此可见，电功率P是关于电压U的二次函数（跟y=ax2+bx+c，且a＞0，b=0，c=0时相符合），故图象是经过原点开口向上的抛物线，故CD错误；（2）因为 和 ，灯泡电阻R随温度升高而增大，所以①电压U＜2.5V时，小灯泡在低于额定电压下工作，它的电阻R＜8.3Ω，则P甲＞P乙，此时抛物线a在抛物线b的上方；②当电压U=2.5V时，小灯泡在额定电压下工作，它的电阻R=8.3Ω，则P甲=P乙=0.75W，且此时两抛物线相交；③当电压U＞2.5V，小灯泡在高于额定电压下工作，它的电阻R＞8.3Ω，则P甲＜P乙，此时抛物线a在抛物线b的下方；综上所述，B图中的图线反映了他们的实验结果。故选B
【分析】灯泡电阻随灯泡温度的升高而变大，根据题干给出的两种情况，根据电功率公式应用数学知识分析答题。
8．【答案】A,B
【解析】【解答】A．电功率是表示电流做功快慢的物理量，A错误，符合题意；
B．导体的电阻与它两端的电压、通过它的电流无关，B错误，符合题意；
C．感应电流的方向与导体切割磁感线运动方向和磁感线的方向有关，C正确，不符合题意；
D．根据磁场方向的规定可知，磁场中某点，小磁针静止时北极所指的方向为该点的磁场方向，D正确，不符合题意。
故答案为：AB。
【分析】导体的电阻是本身的一种属性，与外加的电压和流过它的电流没有关系；电功率是描述电流做功快慢的物理量，电流功率越大，做功越快，工作相同的时间消耗的电能就越多。
9．【答案】A,C,D
【解析】【解答】AB．由电路图可知，电路是R1、R2组成的串联电路，电流表测量电路中的电流，电压表V1测量R1两端的电压，电压表V2测量R2左半部分的电压。当滑片滑动到最左端时，接入的阻值为0Ω，电压表V2示数为0V，电路中总电阻最小，电流最大，电压表V1示数最大，由图乙可知，电流最大为0.6A，甲图像电压最大为6V，所以甲图像为电压表V1的示数变化，乙图像为V2的示数变化，电源电压为6V。A符合题意、B不符合题意。
C．由图乙可知，只有R1工作时，U=6V，I=0.6A，所以R1的阻值为
C符合题意。
D．电路中电流为0.2A时，由图乙可知U1=2V，U2=4V，则R2的阻值为
D符合题意。
故答案为：ACD。
【分析】定值电阻和滑动变阻器串联，串联分压，分得的电阻与电阻成正比，结合定值电阻阻值和电源电压求解即可。
10．【答案】B,D
【解析】【解答】解：（1）当滑动变阻器接入电路中的电阻为0时，电路中的电流最大，R1两端的电压最大，R2两端的电压为0，
由图象可知，甲为滑动变阻器R2的U﹣I关系图象，乙为电阻R1的U﹣I图象，
当滑动变阻器接入电路中的电阻最大时，电路中的电流最小，由U﹣I图象可知，电路中的最小电流I最小＝0.2A，R1两端的电压U1＝2V，R2两端的电压U2＝4V，
因串联电路中总电压等于各分电压之和，
所以，电源电压：
U＝U1+U2＝2V+4V＝6V，A不符合题意；
由I＝ 可得，定值电阻R1的阻值：
R1＝ ＝ ＝10Ω，C不符合题意；
滑动变阻器的最大阻值：
R2＝ ＝ ＝20Ω；
所以滑动变阻器R2的阻值变化范围为0～20Ω，B符合题意；
⑵变阻器滑片在中点时，R2中＝ R2＝ ×20Ω＝10Ω；R1＝10Ω，则两电阻的阻值相等，
因串联电路中总电阻等于各分电阻之和，
所以，电路中的电流：
I′＝ ＝ ＝0.3A，D符合题意。
故答案为：BD。
【分析】由电路图可知，R1与R2串联，电压表V1测R1两端的电压，V2测R2两端的电压，电流表测电路中的电流。（1）根据电压变化的范围进行判断即定值电阻两端电压不会等于零，据此判断两个电阻的“U﹣I”关系图象，当滑动变阻器接入电路中的电阻最大时，电路中的电流最小，根据图象读出电路中的最小电流和两电阻两端的电压，根据串联电路的电压特点求出电源的电压，根据欧姆定律求出R1的阻值和滑动变阻器的最大阻值；（2）变阻器滑片在中点时，求出变阻器连入电路的电阻值，然后根据电阻的串联和欧姆定律求出电路中的电流。
11．【答案】5.6；1.4
【解析】【解答】解：因为电阻R1和R2串联，电压表V1测电源电压，电压表V2测R2电压，所以电压表V1的示数比V2的示数大，故电压表V2使用的小量程，读数为1.4V；电压表V1使用的大量程，读数为7V；R1两端的电压为7V﹣1.4V=5.6V；
故答案为：5.6；1.4．
【分析】串联电路的电压规律是：各用电器两端的电压之和等于电源电压，根据电压表的指针在某位置时，大小不同的量程有不同的读数分析.
12．【答案】液化；镜面
【解析】【解答】烧开水时发现壶嘴上方冒出的“白气”是水蒸气遇冷液化形成的小水珠。
看到壶身闪闪发光，这是因为光照在光滑的壶身表面，反射光线依然是平行光，发生了镜面反射导致的。
【分析】液化：物质从气态变成液态的过程叫液化，液化要放热。使气体液化的方法有：降低温度和压缩体积。（液化现象如：“白气”、雾、等）
光的反射分为镜面反射和漫反射，当平行光线射到光滑表面时发生镜面反射，反射光线依然平行。
13．【答案】1：2；4：7
【解析】【解答】当开关S1闭合、S2断开，三电阻串联，电压表测电阻R1和R2，又由于R1：R2=2：1，则可以设R1=2R0，R2=R0，则电路中的电流为
则当开关S1、S2都闭合，电阻R1被短路，此时电阻R2和滑动变阻器串联，故此时电路中的电流为
则电流Il：I2为
故Il：I2= 1：2 若P1：PB=1：8，则电功率P1为
电功率P2为
则电功率的比值为
化简可得
当开关S1闭合、S2断开，三电阻串联，此时电路中的电流为
则当开关S1、S2都闭合，电阻R1被短路，此时电阻R2和滑动变阻器串联，故此时电路中的电流为
电流之比为
化简可得
电阻RA：RB为
则电阻RA：RB= ： =4：7
故 RA：RB=4：7。
【分析】根据电压和总电阻的比值计算电流，并计算电流的比值；根据电流和电阻计算电功率，并计算电功率的比值；根据电压和总电阻计算电流，结合电流关系计算未知电阻的大小。
14．【答案】（1）小灯泡正常发光时灯丝的阻值
（2）灯泡正常发光时定值电阻两端的电压是U 定=0.5A×6Ω=3V此时电路消耗的总功率P=UI=0.5A×（3V+6V）=4.5W
【解析】【分析】（1）利用电压和电流的比值计算电阻；（2）利用电压和电流的乘积计算电功率。
15．【答案】（1）解：两个灯泡是串联的，所以电流是处处相等的，都是0.3A，即I1=I2=0.3A
（2）解：电压表测量的是L2两端的电压，即U2=1.3V，所以L1两端的电压是U1=3V-1.3V=1.7V
【解析】【分析】（1）在串联电路中，电流处处相等；
（2）串联电路中，总电压等于各用电器电压之和。
16．【答案】解：如图所示：
【解析】【解答】解：
因为保险丝接在火线上，所以最上面的为火线、中间的为零线；
光控开关、声控开关同时闭合时电路形成通路，电灯发光，光控开关、声控开关和电灯是串联的，开关要接在火线和灯之间，如图所示：
【分析】（1）保险丝要接在火线上；（2）电路中开关控制用电器时，开关和用电器是串联的；（3）光控开关和声控开关同时控制一盏灯，同时符合光暗到一定程度，而且有一定的声音时电灯才发光，两个开关和灯泡应该是串联的．（4）电灯的接法：火线首先进开关，再入灯泡顶端的金属点；零线直接接入灯泡的螺旋套．
17．【答案】（1）B
（2）0.16；12.5
（3）多次测量后求平均值
【解析】【解答】（1）闭合开关前，滑动变阻器的滑片应滑到阻值最大处，保护电路，即最右端B处。
（2）电流表选用小量程，分度值为0.02A，此时电流表的指针位置如图所示，则电流表的示数为0.16A。电压表示数为2.0V，电流表的示数为0.16A，根据欧姆定律可得
（3）可以通过多次测量求平均值来减小测量误差。
【分析】（1）闭合开关前，滑动变阻器的滑片应滑到阻值最大处，保护电路；
（2）看清电流表的分度值，结合对应刻度读数；根据，计算电阻大小；
（3）可以通过多次测量求平均值来减小测量误差。
18．【答案】（1）解：由图示可知，当两个开关都闭合时，电阻R2被短路，此时只有电阻R1接入电路，处于高温档状态，电功率为1100W，电烤箱在高温档正常工作10min所消耗的电能为W=Pt=1100W×600s=6.6×105J；
（2）解：电路中R1的阻值R1=U2/P高=（220V）2/1100W=44Ω；
（3）解：当开关S1闭合，开关S2断开时，两电阻串联，电路处于保温状态，电路中的总电阻为两电阻之和为110Ω，所以电路中的电流为I=U/R总=220V/110Ω=2A，所以电阻R1的电功率为P1=I2R1=（2A）2×44Ω=176W。
【解析】【分析】根据电路的连接方式，利用电功率和时间求电能，在高温档位时，只有一个电阻接入电路中，利用电功率公式求电阻的大小，低温档时电阻串联，利用欧姆定律求电流，利用电功率计算公式求电功率.
19．【答案】（1）23℃
（2）50℃
【解析】【解答】解：（1）设实际温度为20℃时此温度计上对应的刻度为t，由题意知， {#mathmL#}{#/mathmL#} = {#mathmL#}{#/mathmL#} ，解得：t=23℃．（2）设外界的实际温度为t′时，对应的温度为t′，由题意知， {#mathmL#}{#/mathmL#} = {#mathmL#}{#/mathmL#} ，解得：t′=50℃．
故答案为；（1）23℃，（2）50℃．
【分析】（1）在标准大气压下水的沸点为100℃，水的凝固点为0℃，100℃和0℃之间有100等份，每一份代表1℃；
而题文中温度计测量冰水混合物体的温度是5℃，标准大气压沸水的温度是95℃，中间是90个小格，求出一个小格表示的温度；实际温度是20℃时，设这支温度计的读数是t，列一个方程，求出这个温度．（2）根据物体的实际温度和显示温度是相等的，设这个温度是t′，列一个方程，求出这个温度．
20．【答案】（1）0.7；6.8
（2）电压表并联在滑动变阻器两端
（3）发光二极管将电能转换成光能的效率更高
【解析】【解答】解：（1）灯泡的额定电压是2.5V，此时的电流是0.28A，故此时的功率是：P额=UI=2.5V×0.28A=0.7W；
灯泡在1.7V时的电流是0.25A，故此时的电阻是：R===6.8Ω；
（2）在移动滑片时，灯泡逐渐变亮（灯两端的电压增大），而电压表的示数变小，说明电压表不是接在小灯泡的两端，而是电压表与滑动变阻器并联了；
（3）将小灯泡换成发光二极管，测量发光二极管的电功率，发现在亮度相当的情况下，每次所测得的电功率都比小灯泡的小，这是由于：发光二极管将电能转换成光能的效率更高导致的．
故答案为：（1）0.7；6.8；（2）电压表并联在滑动变阻器两端；（3）发光二极管将电能转换成光能的效率更高
【分析】（1）据图表能看出灯泡在额定电压下对应的额定电流，利用公式P=UI计算即可得出额定功率；同时据表格查处1.7V时的电流，据欧姆定律可以计算出灯泡此时的电阻；
（2）在调节滑动变阻器时，灯泡逐渐变亮（电路中电流变大），而电压表的示数变小，说明电压表不是接在小灯泡的两端，而是电压表与滑动变阻器并联了．
（3）据能量的转化的特点分析即可
21．【答案】（1）改变力的方向；有益
（2）N
（3）小于
（4）7000；20
（5）5
【解析】【解答】（1）定滑轮的实质是一个等臂杠杆，不省力，但可改变力的方向，所以定滑轮的作用是改变力的方向。
主电机与钢丝绳之间的摩擦使钢丝绳上升，该摩擦属于有益摩擦。
（2）根据安培定则可判断超载自动报警系统中电磁铁的右端为N极。
（3）站在地面上的人看到B电梯和A电梯在上升，当站在上升的B电梯里的乘客看到A电梯在下降，说明A的上升速度小于B电梯上升的速度。
（4） 已知轿厢质量为500kg，轿厢的重G轿厢＝mg＝500kg×10N/kg＝5000N
电梯半载时G半载＝G最大＝×4000N＝2000N
已知在电梯半载时，轿厢总重和配重的重力基本相等，配重的重力G配＝G轿厢+G半载＝5000N+2000N＝7000N
当电梯刚好满载时，即压力传感器所受压力F＝G最大＝4000N
由图丁可知，压力传感器的电阻R＝40Ω
由欧姆定律得，电路总电阻
根据串联电路电阻特点可知，R0的阻值R0＝R总﹣R＝60﹣40＝20
（5）电梯运行消耗的电能W运行＝P额t运行＝25kW×t运行
电梯待机消耗的电能W待机＝P待机t待机＝1kW×t待机
则电梯平均每天消耗的电能W＝W运行+W待机
即25kW×t运行+1kW×t待机＝60kW h①
已知该商业大厦每天营业时间为12h，故有t运行+t待机＝12h②
由①②可解得t运行＝2h
t待机＝10h
则该观光电梯的“运行频次比”
【分析】（1）定滑轮可以改变力的方向；对人有益的摩擦，是有益摩擦；
（2）根据安培定则可以判断通电螺线管的磁极位置；
（3）物体间相对运动时，相对于快的物体，速度慢的物体向后运动；
（4）根据物体的质量计算重力，根据方向相同的力，计算合力；利用电压和电流的比值计算电阻，结合串联电路电阻规律计算部分电阻；
（5）根据电功率和时间的乘积计算消耗的电能；根据消耗电能和电功率计算时间，结合时间关系计算频次比。
