投影（1）

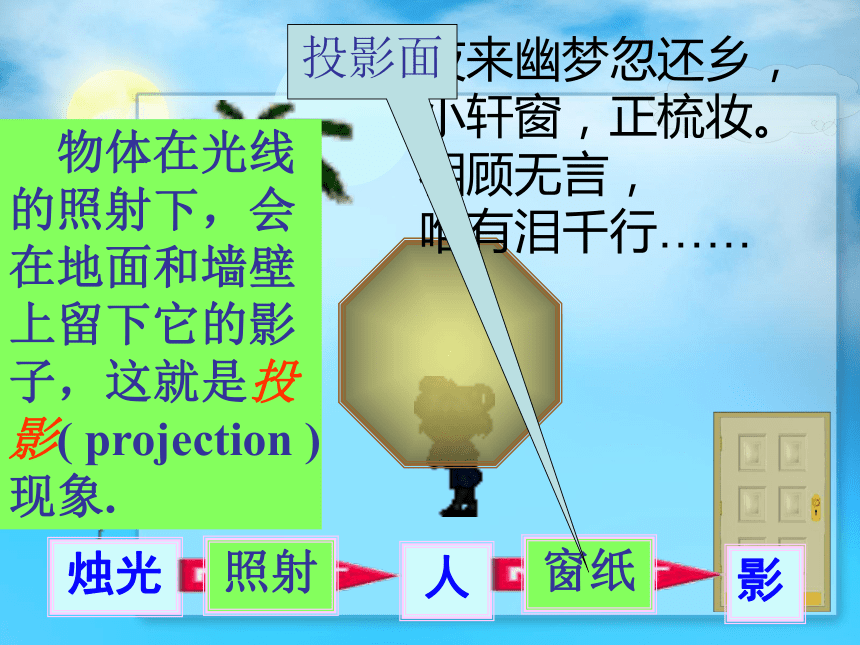

课件21张PPT。人影烛光照射窗纸 物体在光线的照射下，会在地面和墙壁上留下它的影子，这就是投影( projection )现象.夜来幽梦忽还乡，
小轩窗，正梳妆。
相顾无言，

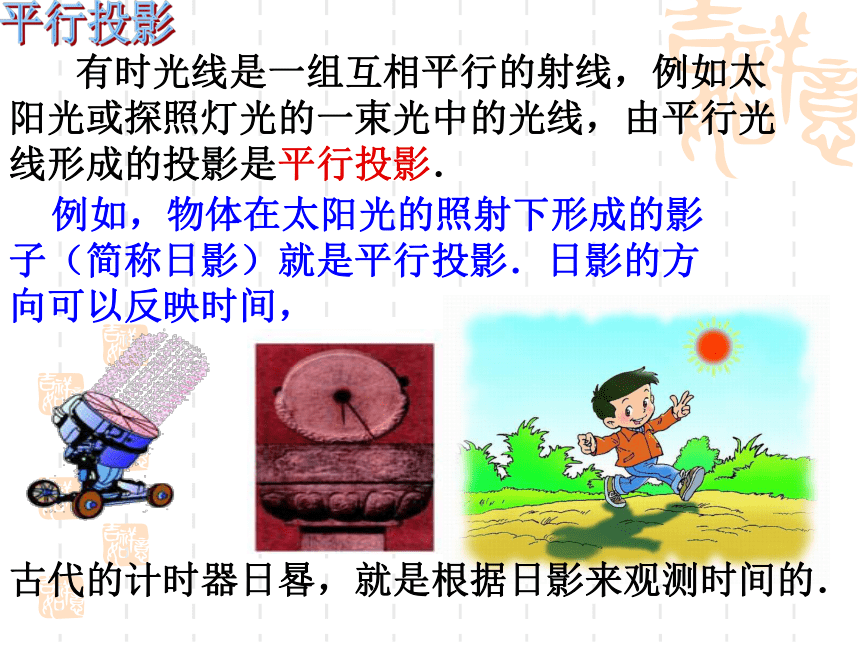

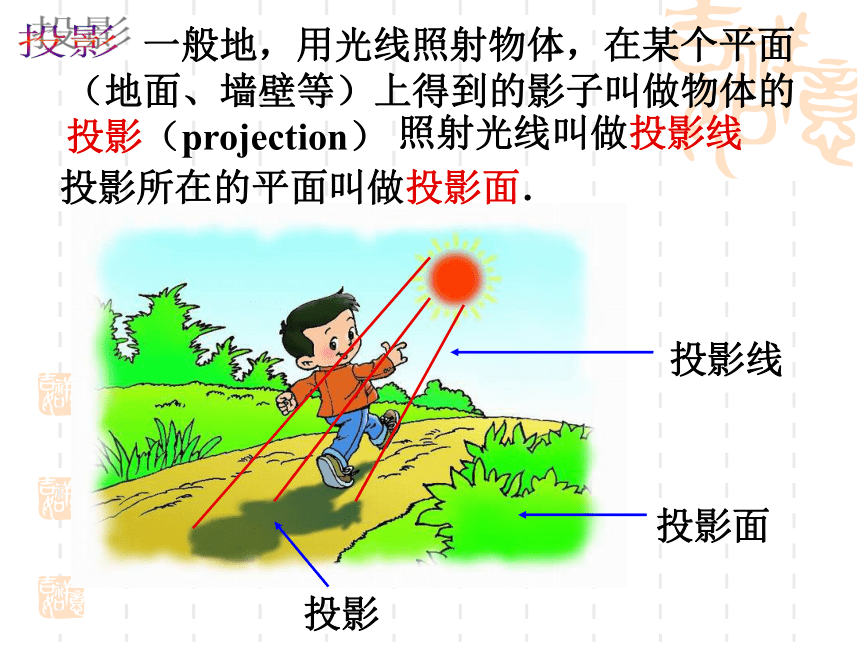

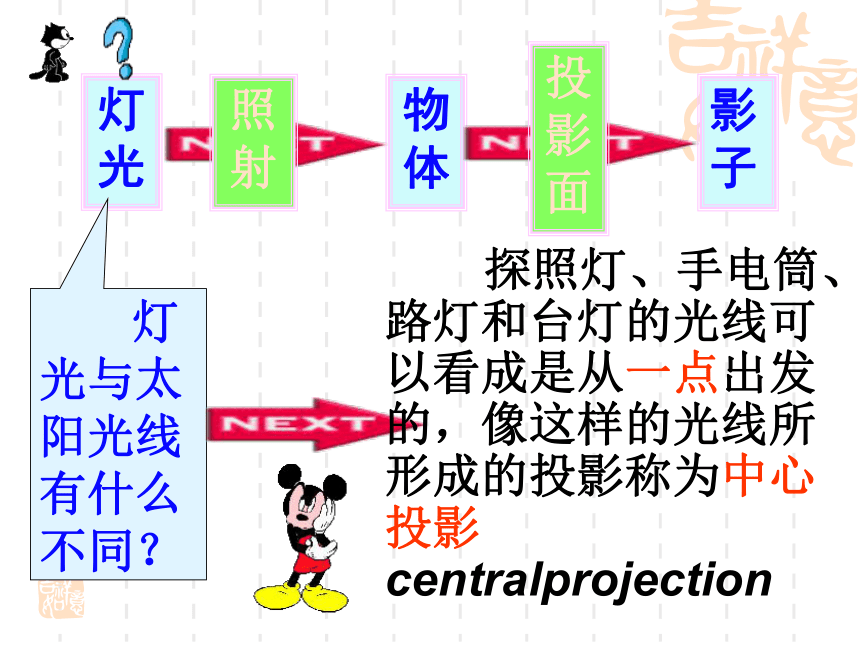

唯有泪千行……投影面29.1 投影（第1课时）义务教育课程标准实验教科书九年级 上册人民教育出版社皮影灯光与影子 物体在日光或灯光的照射下，会在地面、墙壁等处形成影子，影子与物体的形状有密切的关系．你知道物体与影子有什么关系吗？投影所在的平面叫做投影面．照射光线叫做投影线投影面投影投影线 一般地，用光线照射物体，在某个平面（地面、墙壁等）上得到的影子叫做物体的投影（projection）投影 例如，物体在太阳光的照射下形成的影子（简称日影）就是平行投影．日影的方向可以反映时间，平行投影 有时光线是一组互相平行的射线，例如太阳光或探照灯光的一束光中的光线，由平行光线形成的投影是平行投影．古代的计时器日晷，就是根据日影来观测时间的．物体影子灯光照射投影面 灯光与太阳光线有什么不同？ 探照灯、手电筒、路灯和台灯的光线可以看成是从一点出发的，像这样的光线所形成的投影称为中心投影centralprojection例如：物体在灯泡发出的光照射下形成影子就是中心投影．

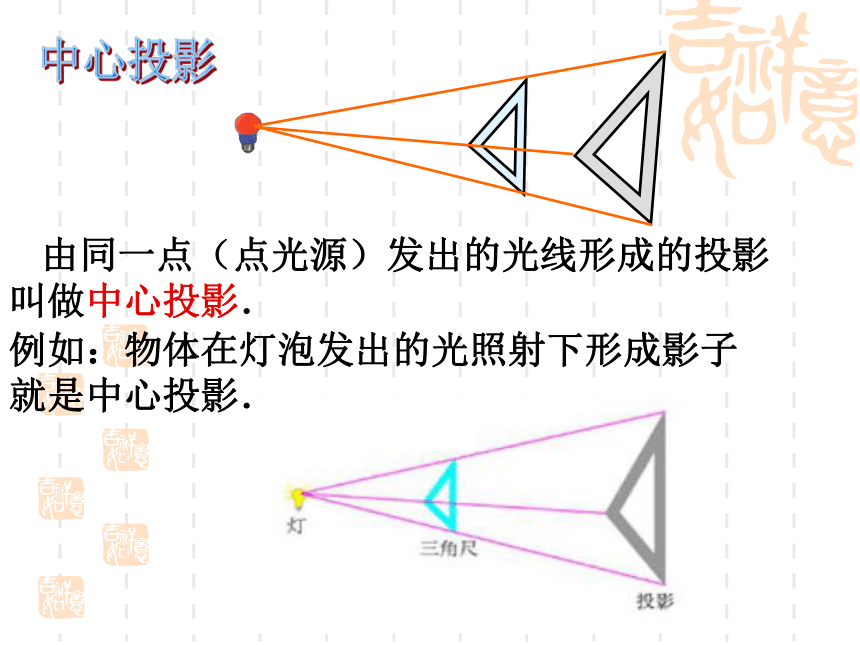

由同一点（点光源）发出的光线形成的投影叫做中心投影．中心投影 皮影戏是利用灯光的照射，把影子的影态反映在银幕（投影面）上的表演艺术．皮影
把下列物体与它们的投影用线连接起来： 练 习议一议 下面两幅图分别是两棵小树在同一时刻的影子.你能判断出哪幅图是灯光下形成的，哪幅图是太阳光下形成的吗？⑵有人说，在同一路灯下，如果甲物体比乙物体的影子长，那么就说明甲物体比乙物体高.你认为这种说法正确吗？ ⑴小东在一路灯下行走，他的影长怎样变化？小东在阳光照耀的道路上行走，他的影长怎样变化？议一议平行投影与中心投影的区别与联系物体与投影面平行时的投影(正面照射下)太阳光与影子 ACDC′D′B例：确定图中路灯灯泡所在的位置.解：过一根木杆的顶端作一条直线，再过另一根木杆的顶端作一条直线，
两直线交于一点O.点O就是路灯灯泡所在的位置.O怎样确定一个点？(1)下图是两棵小树在同一时刻的影子.请你在图中画出形成树影的光线. 它们是太阳的光线还是灯光的光线?它们不是平行光线它们是发散光线 它们是灯光的光线！同一时刻，两根木棒的影子如图，请画出图中另一根木棒的影子。 议一议
下面三幅图是在我国北方某地某天上午不同时刻的同一位置拍摄的。
1、在三个不同时刻，同一棵树的影子长度不同，请将它们按拍摄的先后顺序进行排列，并说明你的理由。
2、在同一时刻，大树和小树的影子与它们的高度之间有何关系？与同伴交流。3 （1）小明、小颖在操场上做课间操，在某一时刻小明的影子如图所示，你能画出此时小颖的影子吗？
（2）小颖恰好踩住了小明的“头部”，你能画出此时小颖的影子吗？
（3）小颖的影子恰好完全隐没在小明的影子里，你能画出此时的太阳光线和他们的影子吗？
思考: 与一盏路灯相对,有一玻璃幕墙,幕墙前面的地面上有一盆花和一棵树.晚上,幕墙反射路灯灯光形成了那盆花的影子,树影是路灯灯光形成的。你能确定此时路灯光源的位置吗？P
