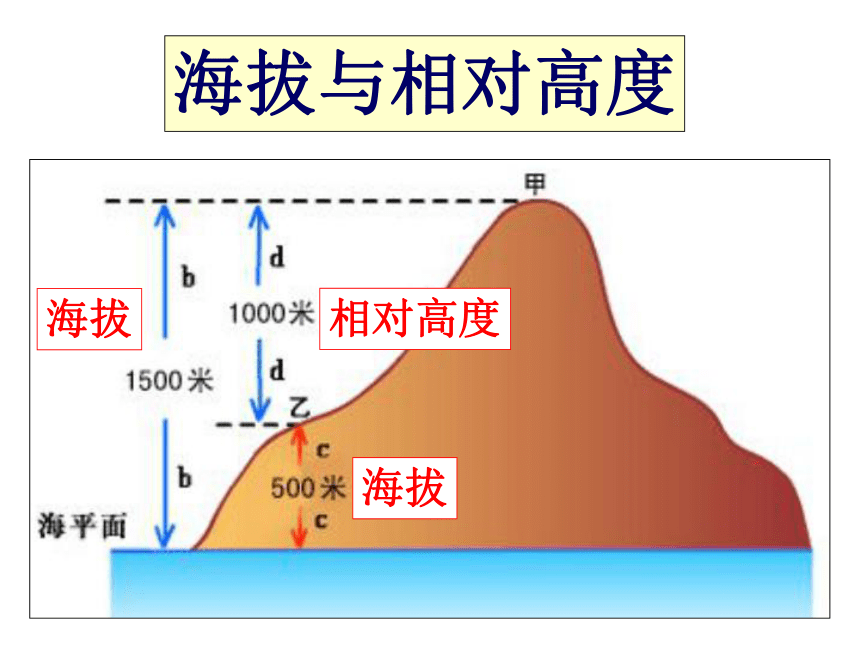

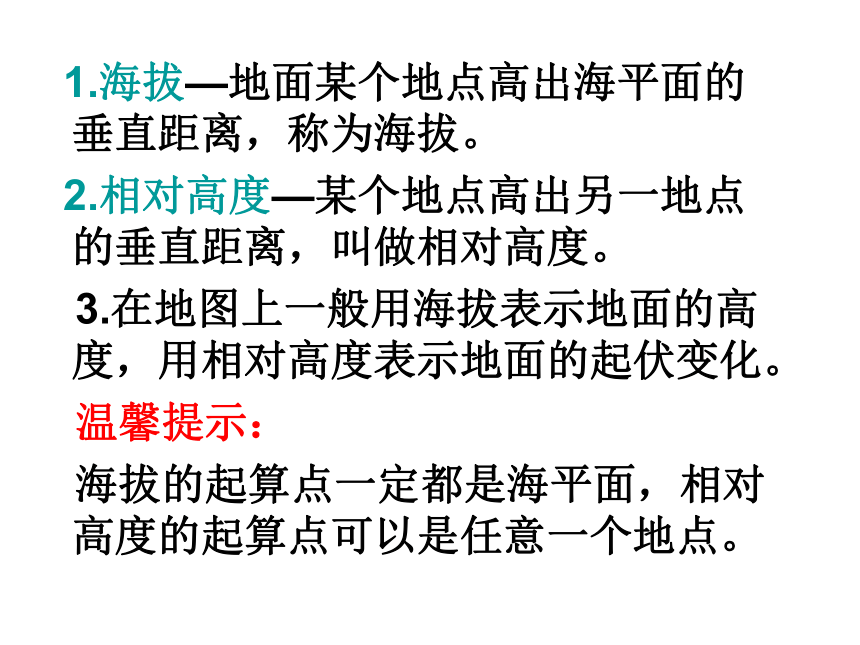

是反映海面高度变化的多年平均值 海拔与相对高度海拔相对高度海拔 1.海拔—地面某个地点高出海平面的垂直距离，称为海拔。
2.相对高度—某个地点高出另一地点的垂直距离，叫做相对高度。
3.在地图上一般用海拔表示地面的高度，用相对高度表示地面的起伏变化。
温馨提示：
海拔的起算点一定都是海平面，相对高度的起算点可以是任意一个地点。

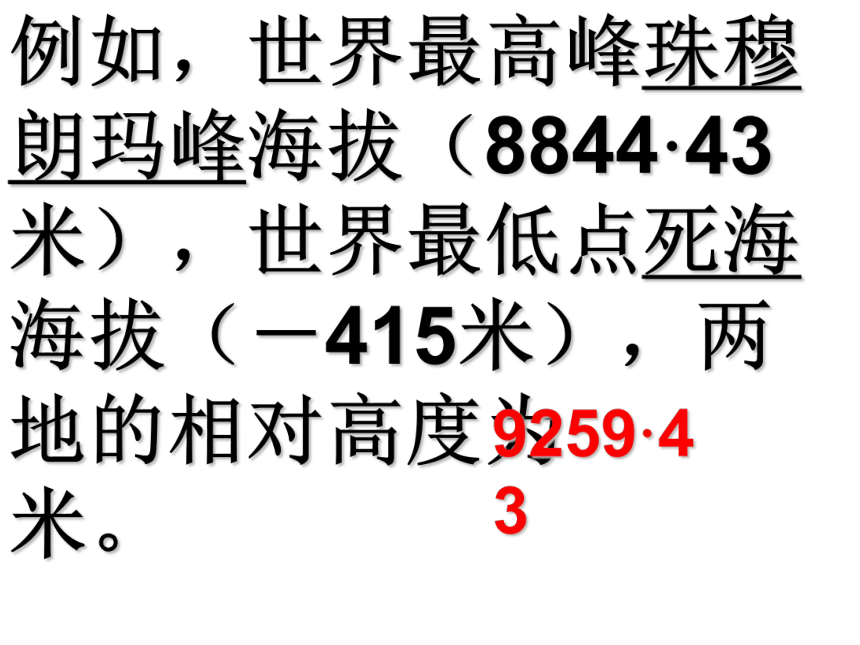

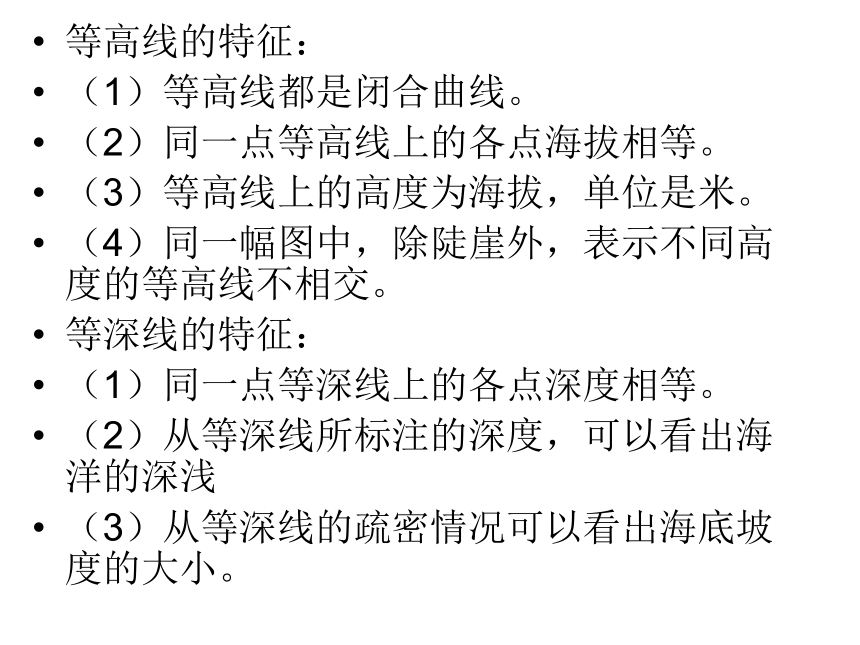

例如，世界最高峰珠穆朗玛峰海拔（8844·43米），世界最低点死海海拔（－415米），两地的相对高度为 米。9259·432、等高线和等深线： (1)等高线：在地图上，把海拔相同的各点连接成线。在等高线上标有海拔数值。 （2）等深线：把海洋中深度相同的各点连接成线。等高线示意图等高距：在等高线地形图上，每两条相邻等高线的高度差称为等高距。等高线的特征：
（1）等高线都是闭合曲线。
（2）同一点等高线上的各点海拔相等。
（3）等高线上的高度为海拔，单位是米。
（4）同一幅图中，除陡崖外，表示不同高度的等高线不相交。
等深线的特征：
（1）同一点等深线上的各点深度相等。
（2）从等深线所标注的深度，可以看出海洋的深浅
（3）从等深线的疏密情况可以看出海底坡度的大小。

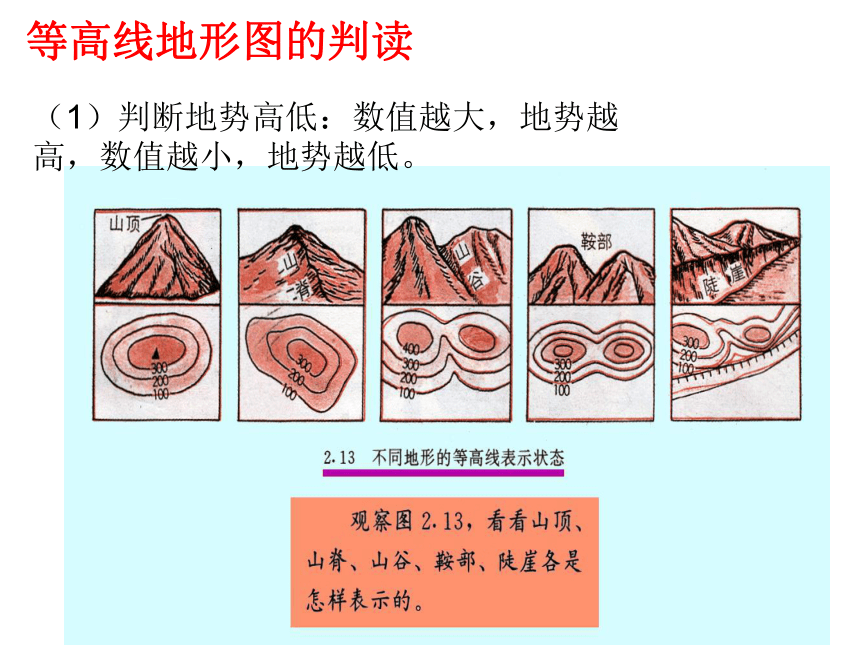

等高线地形图的判读（1）判断地势高低：数值越大，地势越高，数值越小，地势越低。山顶等高线稀疏缓 坡 等高线密集陡坡等高线密集，坡度越陡等高线越疏，坡度越缓(2)等高线的稀疏与坡度的关系山顶——
密闭等高线的最内层山地不同部位的等高线山顶山脊——
（山的高处像兽类的脊
梁骨似的高起部分）
等高线向低处突出
的地点的连线 山脊山谷——
等高线表现为向内凹
进去（低处突向高处
的地点连接起来 ）
山谷鞍部——
两山顶之间
等高线不相连的地方 鞍部陡崖——
等高线相当密集
或重叠的地方 陡崖歌诀记忆等高线的判读判断地势地形图，关键是读等高线
同一线上高度等，同幅图上高差等
陡坡线密有悬崖，缓坡线疏易攀爬
鞍部内有同心圆，山谷曲线向内弯小结：山顶—山脊—鞍部—山谷—陡崖—等高线闭合，数值中间高四周低。 高线弯曲部分由高处向低处凸等。 等高线弯曲部分由低处向高处凸 位于两山顶之间的部位。 多条等高线重合的地方。 思考：能在地形图上判断坡度的陡缓吗？怎么判断？可以根据等高线的分布情况判断
坡陡的地方 等高线
坡缓的地方 等高线
密集稀疏二、分层设色地形图1、什么是分层设色地形图

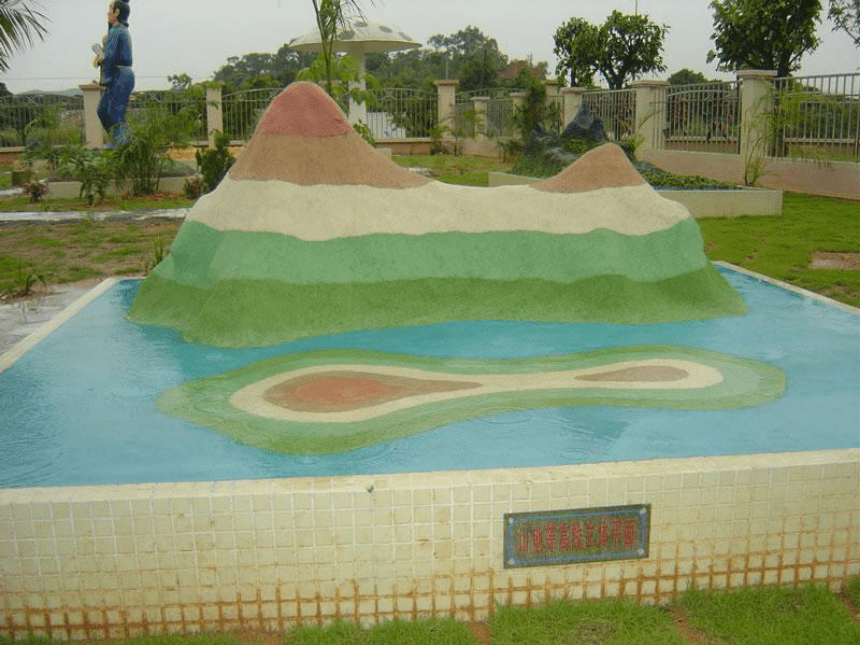

在绘有等高线和等深线的地形图上，把不同高度和深度的范围，着上不同的颜色（海洋则着上深浅不同的蓝色），可以一目了然地看到地表的高低形态和海底的起伏状况，这种图叫分层设色地形图。分层设色地形图（1）定义：
（2）设色的原则：绿色——平原；黄色——高原、山地、丘陵；褐色——高山；白色——雪线以上部分；
目前我国常用的分层设色地形图，200米等高线以下的为深绿色，200至500米等高线间为浅绿色，500至1000米等高线间为浅黄色，1000至2000米等高线间为深黄色，2000至3000米等高线间为浅褐色。
五种地形的识别 较大范围的、较平坦的、海拔在500米以上的地形区 高原: 海拔在500米以上、崎岖不平、呈条带状分布的地形区 山地:海拔在200—500米之间、崎岖不平的地形区 丘陵: 中间低、但较平坦、四周相对较
高、但相对崎岖的地形区 盆地:海拔在200米以下、相对较平坦的地形 平原:思考：等高线地形图可以根据等高线判断高度，那么分层设色图呢？ 可以通过地面不同的颜色来判断地面的高低。
一般规律是：
绿色表示平原；
蓝色表示海洋；
黄色表示高原、山地、丘陵；
褐色表示高山；
白色表示雪线以上。三、地形剖面图一、定义：地形剖面图是以等高线地形图为基础转绘成的，它是沿等高线地形图某条直线下切而显露出来的地形垂直剖面。地形剖面图的绘制步骤1.建立坐标，在横坐标上确定剖面线的长度，一般与原图相同。
2.在纵坐标上确定剖面图的高度范围，一般上延和下延一个等高距。
3.在剖面图中绘出横坐标上与原图剖面线各交点对应长度、纵坐标上与原图剖面线各交点对应高度的各点。
4.依据地形起伏趋势，用平滑曲线连接各点。-200m-100m0m100m200m300m300m200m100m0m100m200m等高线等深线最高处>300m最低处<-300m
是反映海面高度变化的多年平均值 海拔与相对高度海拔相对高度海拔 1.海拔—地面某个地点高出海平面的垂直距离，称为海拔。
2.相对高度—某个地点高出另一地点的垂直距离，叫做相对高度。
3.在地图上一般用海拔表示地面的高度，用相对高度表示地面的起伏变化。
温馨提示：
海拔的起算点一定都是海平面，相对高度的起算点可以是任意一个地点。

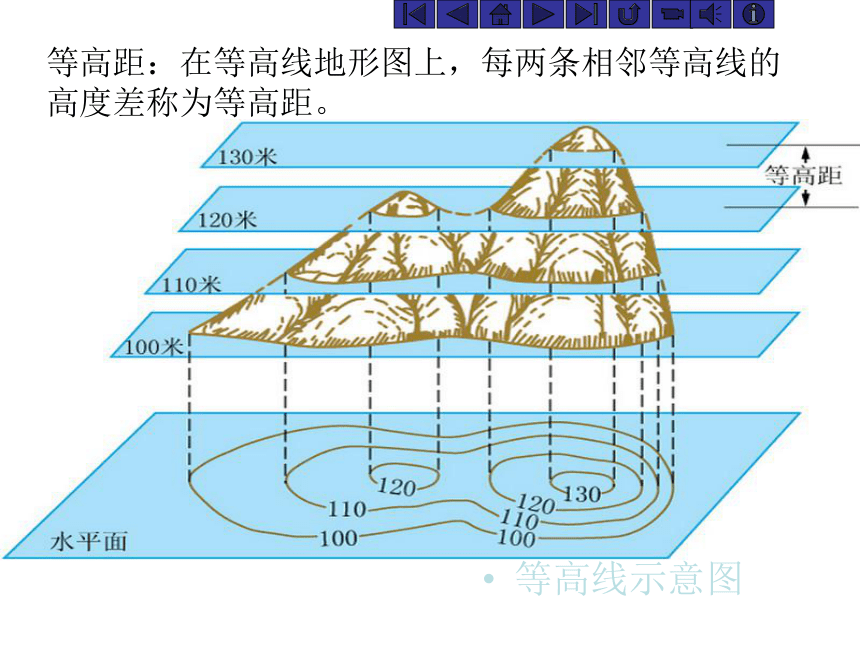

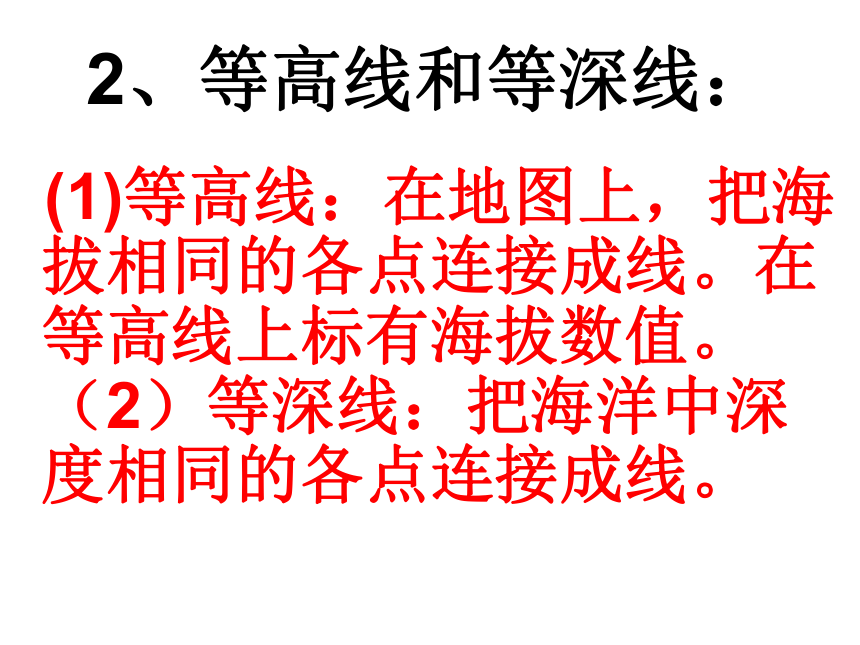

例如，世界最高峰珠穆朗玛峰海拔（8844·43米），世界最低点死海海拔（－415米），两地的相对高度为 米。9259·432、等高线和等深线： (1)等高线：在地图上，把海拔相同的各点连接成线。在等高线上标有海拔数值。 （2）等深线：把海洋中深度相同的各点连接成线。等高线示意图等高距：在等高线地形图上，每两条相邻等高线的高度差称为等高距。等高线的特征：
