九年级物理第十九章生活用电导学案

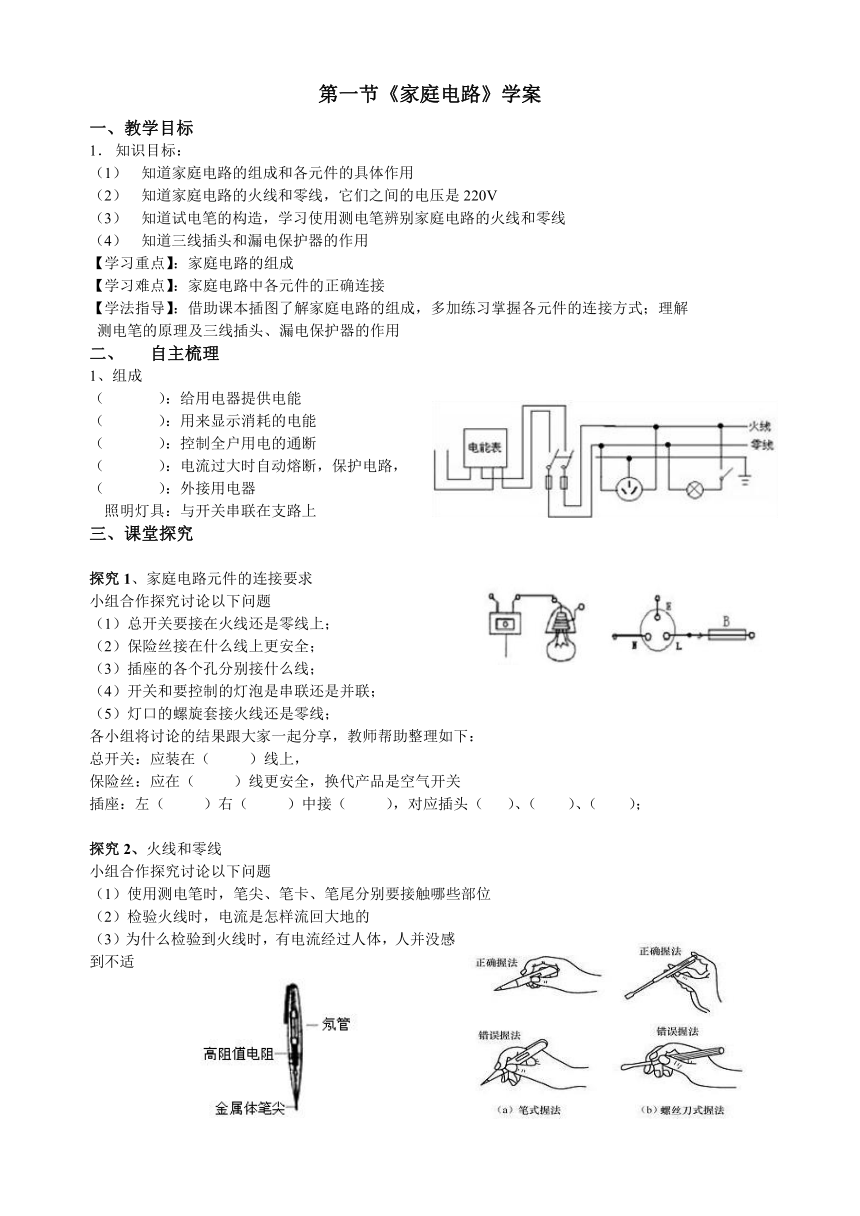

第一节《家庭电路》学案
一、教学目标
知识目标：
知道家庭电路的组成和各元件的具体作用
知道家庭电路的火线和零线，它们之间的电压是220V
知道试电笔的构造，学习使用测电笔辨别家庭电路的火线和零线
知道三线插头和漏电保护器的作用
【学习重点】：家庭电路的组成
【学习难点】：家庭电路中各元件的正确连接
【学法指导】：借助课本插图了解家庭电路的组成，多加练习掌握各元件的连接方式；理解
测电笔的原理及三线插头、漏电保护器的作用
自主梳理
1、组成
（ ）：给用电器提供电能
（ ）：用来显示消耗的电能
（ ）：控制全户用电的通断
（ ）：电流过大时自动熔断，保护电路，
（ ）：外接用电器
照明灯具：与开关串联在支路上
三、课堂探究
探究1、家庭电路元件的连接要求
小组合作探究讨论以下问题
总开关要接在火线还是零线上；
保险丝接在什么线上更安全；
插座的各个孔分别接什么线；
开关和要控制的灯泡是串联还是并联；
灯口的螺旋套接火线还是零线；
各小组将讨论的结果跟大家一起分享，教师帮助整理如下：
总开关：应装在（ ）线上，
保险丝：应在（ ）线更安全，换代产品是空气开关
插座：左（ ）右（ ）中接（ ），对应插头（ ）、（ ）、（ ）；
探究2、火线和零线
小组合作探究讨论以下问题
（1）使用测电笔时，笔尖、笔卡、笔尾分别要接触哪些部位
（2）检验火线时，电流是怎样流回大地的
（3）为什么检验到火线时，有电流经过人体，人并没感到不适
使用方法：笔（ ）接触电源线，笔卡（帽）接触人体
探究3：三线插头和漏电保护器
观察课本插图，小组合作探究讨论以下问题
三线插头上的字母表示个有什么意义
家庭电路中为什么要使有三控插座
漏电保护器起什么作用
1、（导走）三线插头：E插头与用电器的金属外壳相连，将外壳上带的电经接地孔导入大地，保护人体
2、（切断）漏电保护器：当漏电、触电发生时，迅速切 断电源，保护人体
四、随堂练习
1. 进户线：连接户外供电电路的电线，通常有两根，一根是 ，一根是 。二者之间的电压是 。 不与外边进户线相接，而是连接在住宅楼埋入大地的接地导体上。
2.在图中，请用笔画线代替导线将三孔插座、电灯和开关正确连入家庭电路.
五、巩固练习
1.如图，有关测电笔的使用，下列说法正确的是（ ）
A．氖管发光时测电笔接触的是零线
B．使用时手可以接触测电笔的任何部位
C．测电笔不能用来辨别电池的正负极
D．测电笔与手接触的部分都是绝缘体
六、中考链接
1．许多家用电器的三脚插头有一特别之处：三脚插头中与用电器金属外壳连接的那个插脚比另两个插脚夫要稍长，如图所示。这样设计是为了插入插头时， ，拔出插头时， 。
2.家庭照明电路中的用电器间是_______（选填“串联”或“并联”）连接的；使用测电笔检测电路时，若氖管发光，表明测电笔的笔尖接触的是_______（选填“火线”或“零线”）。
七、作业设计
南方新课堂（课时达标）

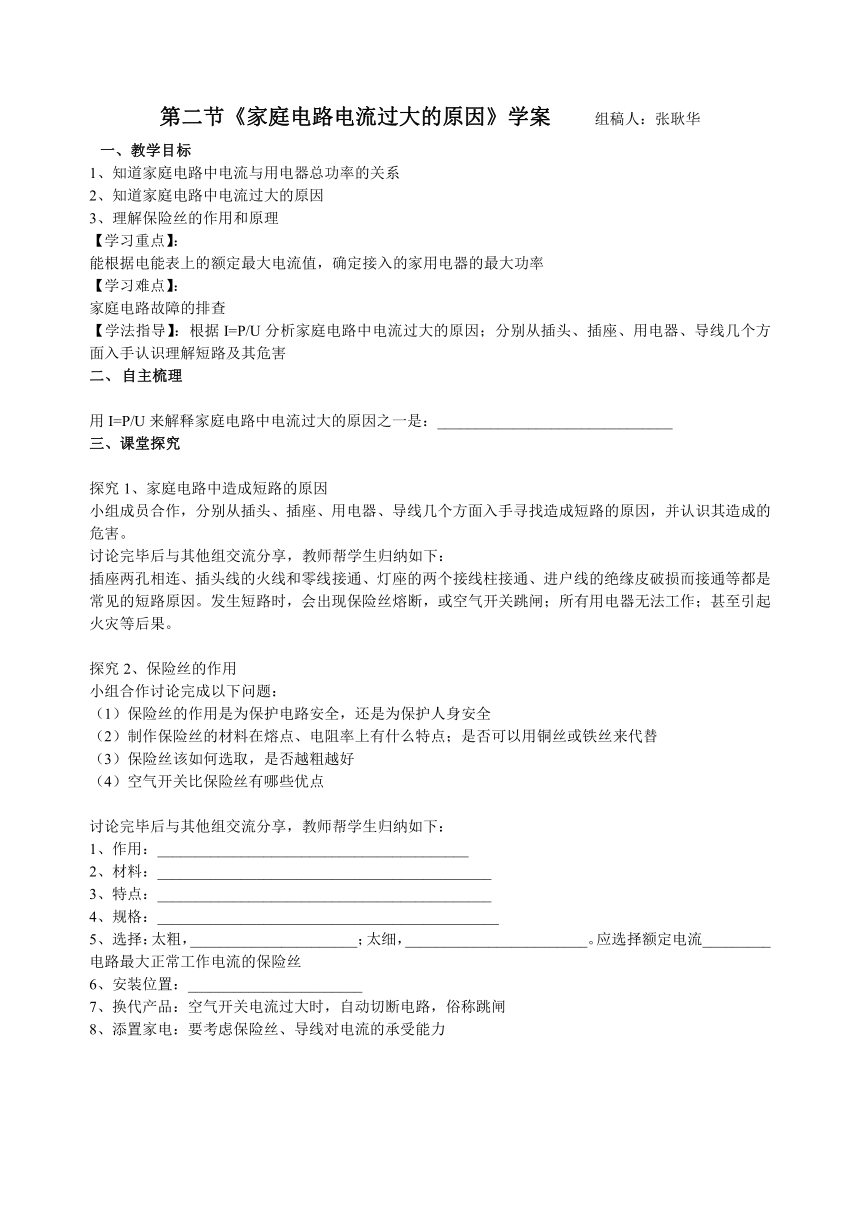

第二节《家庭电路电流过大的原因》学案 组稿人：张耿华
一、教学目标
知道家庭电路中电流与用电器总功率的关系
知道家庭电路中电流过大的原因
理解保险丝的作用和原理
【学习重点】：
能根据电能表上的额定最大电流值，确定接入的家用电器的最大功率
【学习难点】：
家庭电路故障的排查
【学法指导】：根据I=P/U分析家庭电路中电流过大的原因；分别从插头、插座、用电器、导线几个方面入手认识理解短路及其危害
自主梳理
用I=P/U来解释家庭电路中电流过大的原因之一是： _______________________________
三、课堂探究
探究1、家庭电路中造成短路的原因
小组成员合作，分别从插头、插座、用电器、导线几个方面入手寻找造成短路的原因，并认识其造成的危害。
讨论完毕后与其他组交流分享，教师帮学生归纳如下：
插座两孔相连、插头线的火线和零线接通、灯座的两个接线柱接通、进户线的绝缘皮破损而接通等都是常见的短路原因。发生短路时，会出现保险丝熔断，或空气开关跳闸；所有用电器无法工作；甚至引起火灾等后果。
探究2、保险丝的作用
小组合作讨论完成以下问题：
保险丝的作用是为保护电路安全，还是为保护人身安全
制作保险丝的材料在熔点、电阻率上有什么特点；是否可以用铜丝或铁丝来代替
保险丝该如何选取，是否越粗越好
空气开关比保险丝有哪些优点
讨论完毕后与其他组交流分享，教师帮学生归纳如下：
作用： _________________________________________
材料：____________________________________________
特点：____________________________________________
规格：_____________________________________________
选择：太粗，______________________；太细，________________________。应选择额定电流_________
电路最大正常工作电流的保险丝
安装位置：_______________________
换代产品：空气开关电流过大时，自动切断电路，俗称跳闸
添置家电：要考虑保险丝、导线对电流的承受能力
四、随堂检测
1、发生短路时( )。
A．电路中的电阻很大 B．电路中的电阻很小
C．电路中的电流很小 D．电路中的电压很大
2、学生宿舍的总保险丝是按规格安装的，但经常有熔断的现象。其原因可能是 ( )。
A．经常有某宿舍忘记了关灯 B．经常有灯泡的灯丝熔断
C．经常有人偷偷地用大功率电炉 D．电线上绝缘层磨损，火线零线碰在一起
五、巩固练习
1、家庭电路中的保险丝熔断了，以下原因中不可能的是( )。
A．使用的用电器的总功率过大 B．拉线开关中两根导线的线头相碰了
C．保险丝的规格不符合规定的要求 D．插头中的两根导线线头相碰了
2、家庭电路中的保险丝烧断了，其可能原因是( )。
A．开关里的两个线头相碰了 B．灯座里的两个线头相碰了
C．室内所有电灯都开了 D．进户线的绝缘皮破了，并且两条导线相碰
六、中考链接
1、某家庭电路中接有符合要求的保险丝，但开关闭合，保险丝立即熔断。发生此故障的原因可能是
( )。
A．电灯的灯丝断了 B．电路中某处断开了
C．电路中有短路 D．开关接在零线上
2．在220V的电路上装有额定电流为5A的保险丝，在这个电路中最多能装接“220V 40W”
的电灯( )。
A．27盏 B．28盏 C．44盏 D．8盏
3．小明刚学完初中的电学知识，恰逢家中电灯突然熄灭。在闭合开关的情况下，他兴冲冲地拿起试电笔测试如图7中的a、b、c、d四点时，四点均不发光，请你帮他分析最有可能发生的故障是（ ）
A．入户火线断了 B．入户零线断了
C．保险丝熔断 D．灯丝熔断
七、作业设计
南方新课堂（课时达标）
第三节《安全用电》学案 组稿人：张耿华
一、教学目标
知道电压越高越危险
知道几种触电形式
知道安全用电常识（学习重点）
【学习难点】：
理解高压触电的形式
【学法指导】：
理论联系实际，课本联系生活，活学活用
【课堂导学】：
二、自主梳理
触电对人体的危害：危害程度与（ ）及（ ）有关
常见电压：
安全电压 家庭电路
触电的形式有：（ ）（ ）（ ）（ ）
安全用电的原则是：
；（2） ；
在高大建筑物顶端安装的（ ）叫做避雷针，用很粗的引线与大地相连，可以防雷。
三、课堂探究
探究1：用公式解释“为什么电压越高越危险”
解答： ___________________________________________________________________________
探究2：触电的实质是什么 四种不同的触电形式的原因各是什么？
甲 乙 丙 丁
解答：(甲)_________________________________
（乙）________________________________
(丙)___________________________________
(丁)___________________________________
探究3、安全用电的原则
解答：______________________________________________
探究4、一旦发生触电，如何应对？
_________________________________________________________________________________
探究5、如何防雷
1、雷电：云层之间、云层与（ ）之间的剧烈放电现象
2、避雷针：安装在高大建筑物顶端的针形金属物，通过很粗的引线与大地相连，可以防雷
3、高压输电线最上面的两条导线也是用来防雷的
四、随堂练习
1.当有人触电或电器设备着火时，下列哪一种做法是正确的（ ）
A.立即将触电人拉开
B.立即用身边的小刀或剪刀将电线剪断
C.电器设备着火，立即用水灭火
D.有人触电时，应先拉断电源开关或用绝缘物将电线挑开，再进行抢救
2、．下列哪种情况不会造成触电事故？( )。
人站在地上，一只手接触火线
B．人站在地上，两只手同时接触火线
C．人站在地上，两只手同时接触零线
D．人站在绝缘凳上，一只手接触火线，另一只手接触零线
五、巩固练习
1、下述几种说法不正确的是( )。
A．手触摸一根电线也可能触电 B．任何电路都有危险，手摸不得
C．在家庭电路中，开关一定要接在火线上 D．高压电线落地时，千万不要靠近它
2、下列说法中不正确的是 ( )。
A．不要在电线上晒衣服
B．不准用剪刀或没有绝缘柄的钳子剪断电线
C．小鸟停在电线上不会触电死亡，是因为两爪间的电压很小
D．用测电笔辨别火线和零线时，手不能接触测电笔上的任何金属部分
六、中考链接
1、下列图示现象中，符合安全用电的是（ ）
2．某家庭电路的组成如图8所示，下列说法正确的是（ ）
A.图中的三个插座是串联的
B.控制灯泡的开关要接在零线与灯泡之间
C.彩灯接入电路后都不亮，是由于其中的一个小彩灯短路
D.有金属外壳的家用电器必须使用三孔插座，以确保安全
七、作业设计
南方新课堂（课时达标）
火线
a
b
c
d
