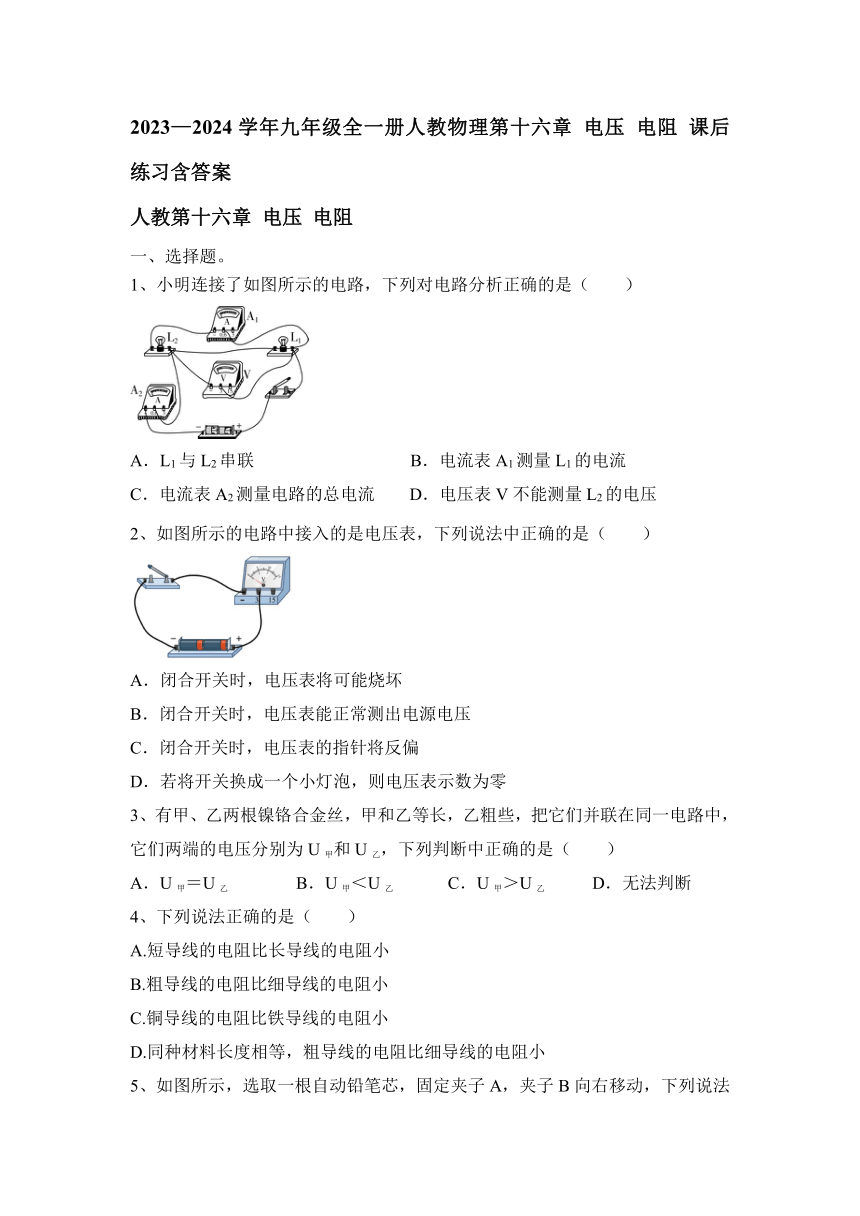

2023—2024学年九年级全一册人教物理第十六章 电压 电阻 课后练习（含答案）

2023—2024学年九年级全一册人教物理第十六章 电压 电阻 课后练习含答案
人教第十六章 电压 电阻
一、选择题。
1、小明连接了如图所示的电路，下列对电路分析正确的是（　　）
A．L1与L2串联 B．电流表A1测量L1的电流
C．电流表A2测量电路的总电流 D．电压表V不能测量L2的电压
2、如图所示的电路中接入的是电压表，下列说法中正确的是（　　）
A．闭合开关时，电压表将可能烧坏
B．闭合开关时，电压表能正常测出电源电压
C．闭合开关时，电压表的指针将反偏
D．若将开关换成一个小灯泡，则电压表示数为零
3、有甲、乙两根镍铬合金丝，甲和乙等长，乙粗些，把它们并联在同一电路中，它们两端的电压分别为U甲和U乙，下列判断中正确的是（　　）
A．U甲＝U乙 B．U甲＜U乙 C．U甲＞U乙 D．无法判断
4、下列说法正确的是（ ）
A.短导线的电阻比长导线的电阻小
B.粗导线的电阻比细导线的电阻小
C.铜导线的电阻比铁导线的电阻小
D.同种材料长度相等，粗导线的电阻比细导线的电阻小

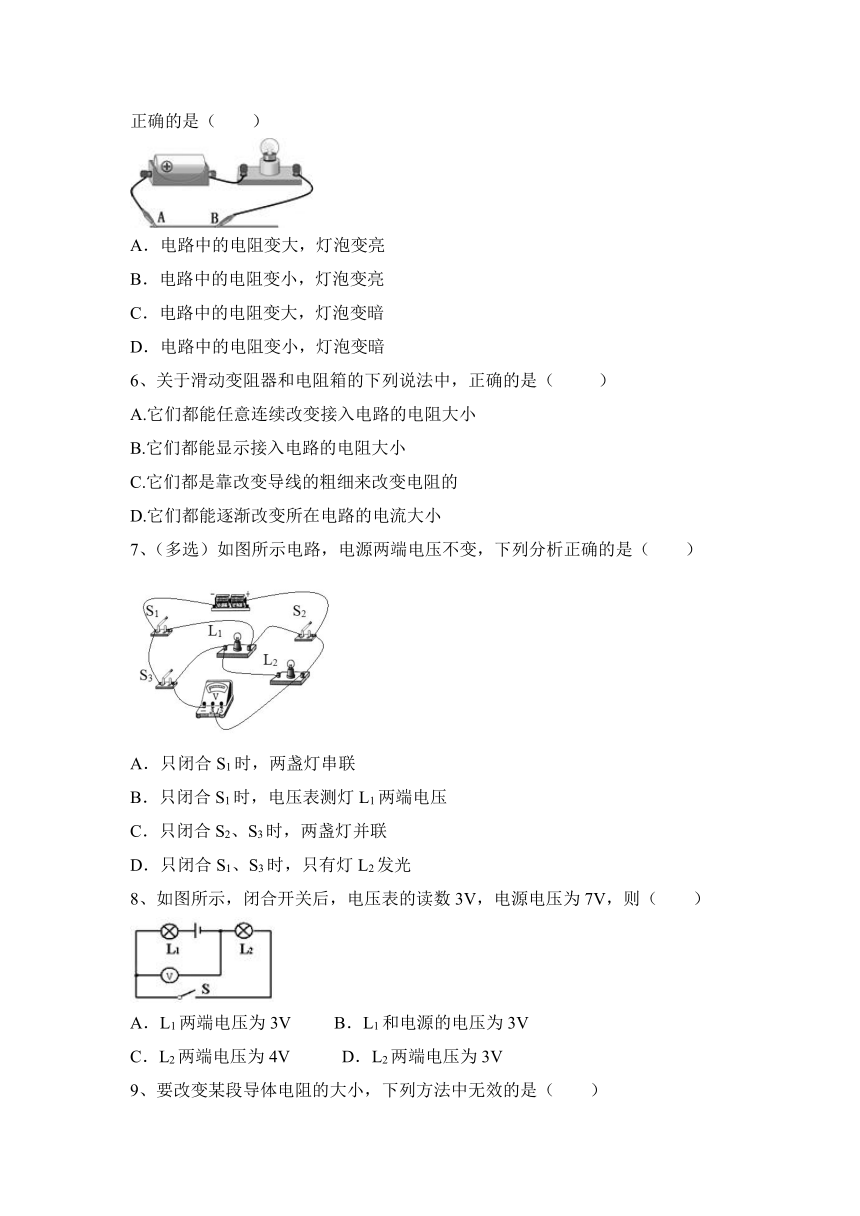

5、如图所示，选取一根自动铅笔芯，固定夹子A，夹子B向右移动，下列说法正确的是（ ）
A．电路中的电阻变大，灯泡变亮
B．电路中的电阻变小，灯泡变亮
C．电路中的电阻变大，灯泡变暗
D．电路中的电阻变小，灯泡变暗
6、关于滑动变阻器和电阻箱的下列说法中，正确的是（ ）
A.它们都能任意连续改变接入电路的电阻大小
B.它们都能显示接入电路的电阻大小
C.它们都是靠改变导线的粗细来改变电阻的
D.它们都能逐渐改变所在电路的电流大小
7、（多选）如图所示电路，电源两端电压不变，下列分析正确的是（　　）
A．只闭合S1时，两盏灯串联
B．只闭合S1时，电压表测灯L1两端电压
C．只闭合S2、S3时，两盏灯并联
D．只闭合S1、S3时，只有灯L2发光
8、如图所示，闭合开关后，电压表的读数3V，电源电压为7V，则（　　）
A．L1两端电压为3V B．L1和电源的电压为3V
C．L2两端电压为4V D．L2两端电压为3V
9、要改变某段导体电阻的大小，下列方法中无效的是（ ）

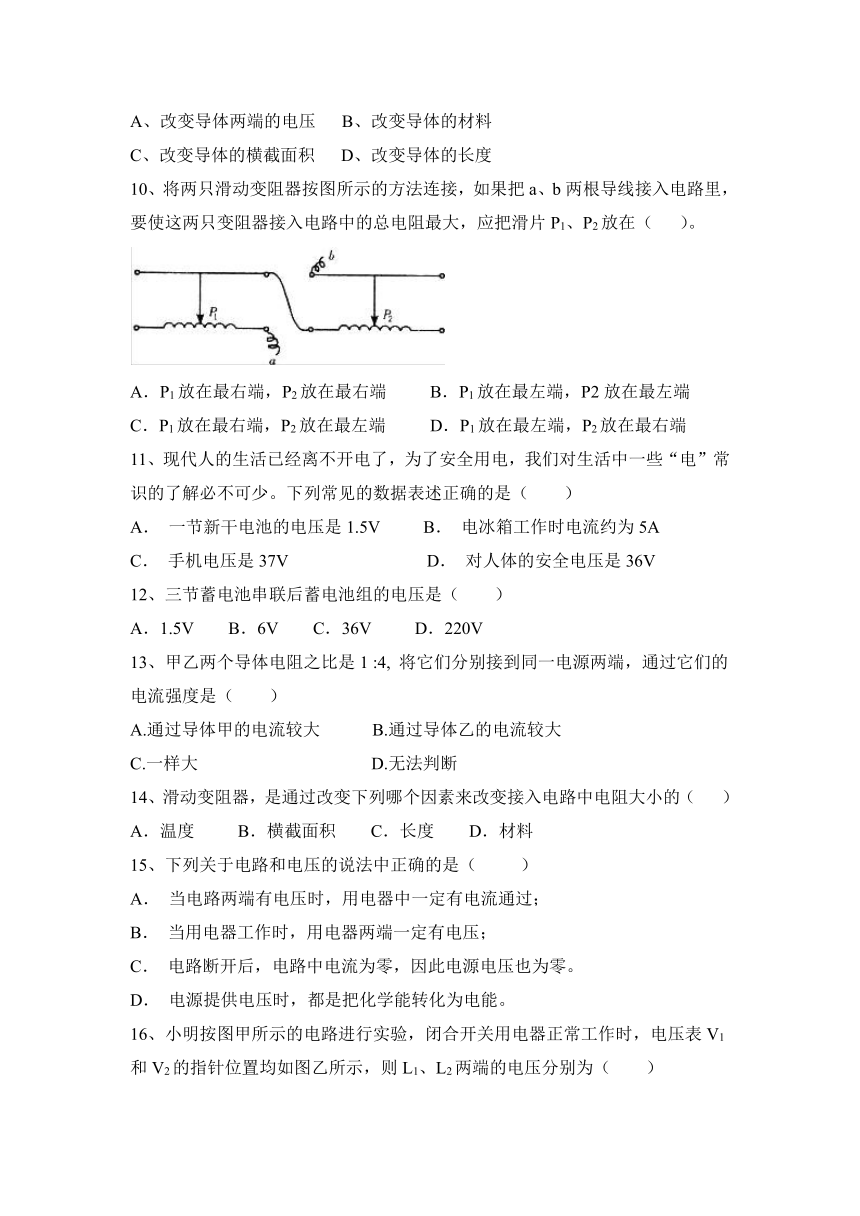

A、改变导体两端的电压 B、改变导体的材料
C、改变导体的横截面积 D、改变导体的长度
10、将两只滑动变阻器按图所示的方法连接，如果把a、b两根导线接入电路里，要使这两只变阻器接入电路中的总电阻最大，应把滑片P1、P2放在（ ）。
A．P1放在最右端，P2放在最右端 B．P1放在最左端，P2放在最左端
C．P1放在最右端，P2放在最左端 D．P1放在最左端，P2放在最右端
11、现代人的生活已经离不开电了，为了安全用电，我们对生活中一些“电”常识的了解必不可少。下列常见的数据表述正确的是（　　）
A． 一节新干电池的电压是1.5V B． 电冰箱工作时电流约为5A
C． 手机电压是37V D． 对人体的安全电压是36V
12、三节蓄电池串联后蓄电池组的电压是（　　）
A．1.5V B．6V C．36V D．220V
13、甲乙两个导体电阻之比是1 :4, 将它们分别接到同一电源两端，通过它们的电流强度是（ ）
A.通过导体甲的电流较大 B.通过导体乙的电流较大
C.一样大 D.无法判断
14、滑动变阻器，是通过改变下列哪个因素来改变接入电路中电阻大小的（ ）
A．温度 B．横截面积 C．长度 D．材料
15、下列关于电路和电压的说法中正确的是（ ）
A． 当电路两端有电压时，用电器中一定有电流通过；
B． 当用电器工作时，用电器两端一定有电压；
C． 电路断开后，电路中电流为零，因此电源电压也为零。
D． 电源提供电压时，都是把化学能转化为电能。

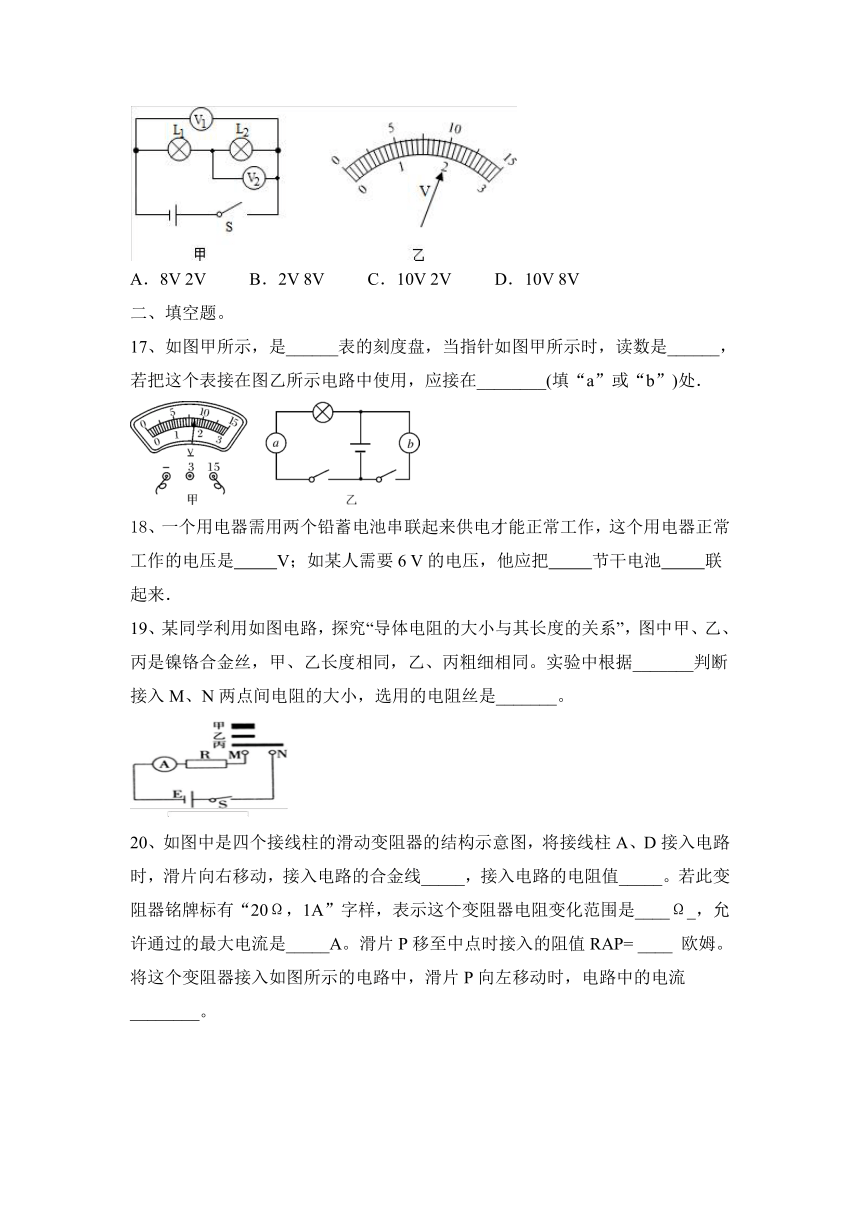

16、小明按图甲所示的电路进行实验，闭合开关用电器正常工作时，电压表V1和V2的指针位置均如图乙所示，则L1、L2两端的电压分别为（　　）
A．8V 2V B．2V 8V C．10V 2V D．10V 8V
二、填空题。
17、如图甲所示，是______表的刻度盘，当指针如图甲所示时，读数是______，若把这个表接在图乙所示电路中使用，应接在________(填“a”或“b”)处．
18、一个用电器需用两个铅蓄电池串联起来供电才能正常工作，这个用电器正常工作的电压是 V；如某人需要6 V的电压，他应把 节干电池 联起来．
19、某同学利用如图电路，探究“导体电阻的大小与其长度的关系”，图中甲、乙、丙是镍铬合金丝，甲、乙长度相同，乙、丙粗细相同。实验中根据_______判断接入M、N两点间电阻的大小，选用的电阻丝是_______。

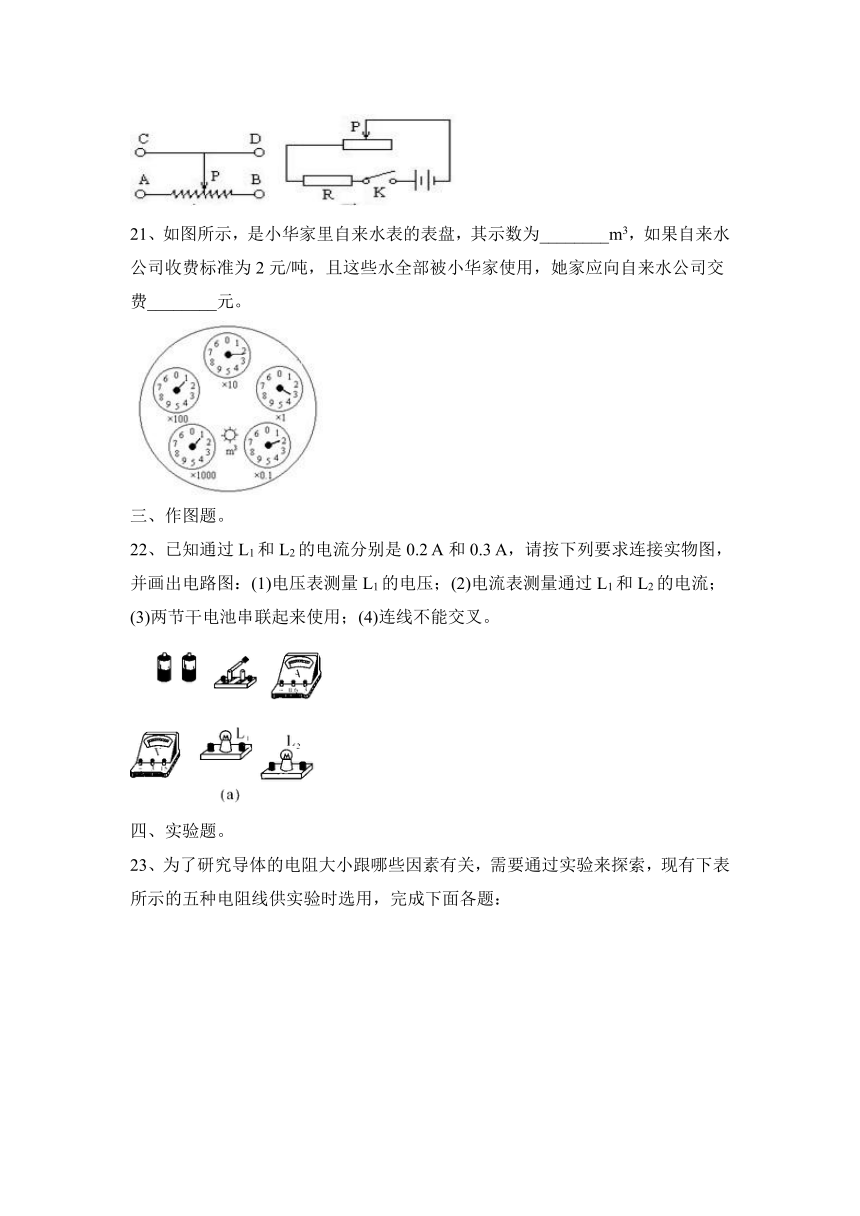

20、如图中是四个接线柱的滑动变阻器的结构示意图，将接线柱A、D接入电路时，滑片向右移动，接入电路的合金线_____，接入电路的电阻值_____。若此变阻器铭牌标有“20Ω，1A”字样，表示这个变阻器电阻变化范围是____Ω_，允许通过的最大电流是_____A。滑片P移至中点时接入的阻值RAP= ____ 欧姆。将这个变阻器接入如图所示的电路中，滑片P向左移动时，电路中的电流________。
21、如图所示，是小华家里自来水表的表盘，其示数为________m3，如果自来水公司收费标准为2元/吨，且这些水全部被小华家使用，她家应向自来水公司交费________元。
三、作图题。
22、已知通过L1和L2的电流分别是0.2 A和0.3 A，请按下列要求连接实物图，并画出电路图：(1)电压表测量L1的电压；(2)电流表测量通过L1和L2的电流；(3)两节干电池串联起来使用；(4)连线不能交叉。
四、实验题。
23、为了研究导体的电阻大小跟哪些因素有关，需要通过实验来探索，现有下表所示的五种电阻线供实验时选用，完成下面各题：
（1）如果研究导体的电阻跟长度的关系应选导线________ ；
（2）如果比较1和2两次实验结果，可得结论________ ；
（3）本次实验采用的物理实验方法是________ 。
24、在探究串、并联电路规律的实验里，王大海进行了如下操作：
（1）①把两个标有“2.5V0.3A”的小灯泡L1和L2串联起来接到电源上，使灯泡发光（如图甲所示）．
②分三次接入电压表，分别测量AB之间、BC之间、AC之间的电压并记入表一．
表一
UAB UBC UAC
电压（V） 2.45 2.50 2.60
（2）①把上述两个灯泡改接成并联后，接到另一电源上，使灯泡发光（如图乙所示）．
②分三次接入电流表，分别测量A、B、C三点的电流并记入表二．
表二
IA IB IC
电流（A） 0.30 0.29 0.58
请你评估：
（1）表一的测量结果有一个是错误的，错误的是 ______ ，判断的依据是 ______
（2）表二的测量结果是否可能？谈谈你的观点_________．
五、计算题。
25、在如图所示的电路中，电源的电压是14V，当开关S闭合时，电压表V1的示数时10V，电压表V2的示数是6V，则三只灯泡L1、L2、L3两端的电压分别是多少？
26、如图所示，电源电压为12V且保持不变，电压表V1的示数为7V，电压表V2的示数为9V，灯L1、L2、L3两端的电压U1、U2、U3分别是多少？
2023—2024学年九年级全一册人教物理第十六章 电压 电阻 课后练习含答案
人教第十六章 电压 电阻
一、选择题。
1、小明连接了如图所示的电路，下列对电路分析正确的是（　　）
A．L1与L2串联 B．电流表A1测量L1的电流
C．电流表A2测量电路的总电流 D．电压表V不能测量L2的电压
【答案】C
2、如图所示的电路中接入的是电压表，下列说法中正确的是（　　）
A．闭合开关时，电压表将可能烧坏
B．闭合开关时，电压表能正常测出电源电压
C．闭合开关时，电压表的指针将反偏
D．若将开关换成一个小灯泡，则电压表示数为零
【答案】B
3、有甲、乙两根镍铬合金丝，甲和乙等长，乙粗些，把它们并联在同一电路中，它们两端的电压分别为U甲和U乙，下列判断中正确的是（　　）
A．U甲＝U乙 B．U甲＜U乙 C．U甲＞U乙 D．无法判断
【答案】A
4、下列说法正确的是（ ）
A.短导线的电阻比长导线的电阻小
B.粗导线的电阻比细导线的电阻小
C.铜导线的电阻比铁导线的电阻小
D.同种材料长度相等，粗导线的电阻比细导线的电阻小
【答案】D
5、如图所示，选取一根自动铅笔芯，固定夹子A，夹子B向右移动，下列说法正确的是（ ）
A．电路中的电阻变大，灯泡变亮
B．电路中的电阻变小，灯泡变亮
C．电路中的电阻变大，灯泡变暗
D．电路中的电阻变小，灯泡变暗
【答案】C
6、关于滑动变阻器和电阻箱的下列说法中，正确的是（ ）
A.它们都能任意连续改变接入电路的电阻大小
B.它们都能显示接入电路的电阻大小
C.它们都是靠改变导线的粗细来改变电阻的
D.它们都能逐渐改变所在电路的电流大小
【答案】C
7、（多选）如图所示电路，电源两端电压不变，下列分析正确的是（　　）
A．只闭合S1时，两盏灯串联
B．只闭合S1时，电压表测灯L1两端电压
C．只闭合S2、S3时，两盏灯并联
D．只闭合S1、S3时，只有灯L2发光
【答案】ACD
8、如图所示，闭合开关后，电压表的读数3V，电源电压为7V，则（　　）
A．L1两端电压为3V B．L1和电源的电压为3V
C．L2两端电压为4V D．L2两端电压为3V
【答案】D
9、要改变某段导体电阻的大小，下列方法中无效的是（ ）
A、改变导体两端的电压 B、改变导体的材料
C、改变导体的横截面积 D、改变导体的长度
【答案】A
10、将两只滑动变阻器按图所示的方法连接，如果把a、b两根导线接入电路里，要使这两只变阻器接入电路中的总电阻最大，应把滑片P1、P2放在（ ）。
A．P1放在最右端，P2放在最右端 B．P1放在最左端，P2放在最左端
C．P1放在最右端，P2放在最左端 D．P1放在最左端，P2放在最右端
【答案】D
11、现代人的生活已经离不开电了，为了安全用电，我们对生活中一些“电”常识的了解必不可少。下列常见的数据表述正确的是（　　）
A． 一节新干电池的电压是1.5V B． 电冰箱工作时电流约为5A
C． 手机电压是37V D． 对人体的安全电压是36V
【答案】A
12、三节蓄电池串联后蓄电池组的电压是（　　）
A．1.5V B．6V C．36V D．220V
【答案】B
13、甲乙两个导体电阻之比是1 :4, 将它们分别接到同一电源两端，通过它们的电流强度是（ ）
A.通过导体甲的电流较大 B.通过导体乙的电流较大
C.一样大 D.无法判断
【答案】A
14、滑动变阻器，是通过改变下列哪个因素来改变接入电路中电阻大小的（ ）
A．温度 B．横截面积 C．长度 D．材料
【答案】C
15、下列关于电路和电压的说法中正确的是（ ）
A． 当电路两端有电压时，用电器中一定有电流通过；
B． 当用电器工作时，用电器两端一定有电压；
C． 电路断开后，电路中电流为零，因此电源电压也为零。
D． 电源提供电压时，都是把化学能转化为电能。
【答案】B
16、小明按图甲所示的电路进行实验，闭合开关用电器正常工作时，电压表V1和V2的指针位置均如图乙所示，则L1、L2两端的电压分别为（　　）
A．8V 2V B．2V 8V C．10V 2V D．10V 8V
【答案】A
二、填空题。
17、如图甲所示，是______表的刻度盘，当指针如图甲所示时，读数是______，若把这个表接在图乙所示电路中使用，应接在________(填“a”或“b”)处．
【答案】电压表 8.5 b
18、一个用电器需用两个铅蓄电池串联起来供电才能正常工作，这个用电器正常工作的电压是 V；如某人需要6 V的电压，他应把 节干电池 联起来．
【答案】4 4 串
19、某同学利用如图电路，探究“导体电阻的大小与其长度的关系”，图中甲、乙、丙是镍铬合金丝，甲、乙长度相同，乙、丙粗细相同。实验中根据_______判断接入M、N两点间电阻的大小，选用的电阻丝是_______。
【答案】电流表示数大小 乙丙
20、如图中是四个接线柱的滑动变阻器的结构示意图，将接线柱A、D接入电路时，滑片向右移动，接入电路的合金线_____，接入电路的电阻值_____。若此变阻器铭牌标有“20Ω，1A”字样，表示这个变阻器电阻变化范围是____Ω_，允许通过的最大电流是_____A。滑片P移至中点时接入的阻值RAP= ____ 欧姆。将这个变阻器接入如图所示的电路中，滑片P向左移动时，电路中的电流________。
【答案】变长 变大 0~20 1 10 变大
21、如图所示，是小华家里自来水表的表盘，其示数为________m3，如果自来水公司收费标准为2元/吨，且这些水全部被小华家使用，她家应向自来水公司交费________元。
【答案】1123.2，2246.4
三、作图题。
22、已知通过L1和L2的电流分别是0.2 A和0.3 A，请按下列要求连接实物图，并画出电路图：(1)电压表测量L1的电压；(2)电流表测量通过L1和L2的电流；(3)两节干电池串联起来使用；(4)连线不能交叉。
【答案】如图所示：
四、实验题。
23、为了研究导体的电阻大小跟哪些因素有关，需要通过实验来探索，现有下表所示的五种电阻线供实验时选用，完成下面各题：
（1）如果研究导体的电阻跟长度的关系应选导线________ ；
（2）如果比较1和2两次实验结果，可得结论________ ；
（3）本次实验采用的物理实验方法是________ 。
【答案】 (1). 3和5 (2). 导体的电阻与材料有关 (3). 控制变量法
24、在探究串、并联电路规律的实验里，王大海进行了如下操作：
（1）①把两个标有“2.5V0.3A”的小灯泡L1和L2串联起来接到电源上，使灯泡发光（如图甲所示）．
②分三次接入电压表，分别测量AB之间、BC之间、AC之间的电压并记入表一．
表一
UAB UBC UAC
电压（V） 2.45 2.50 2.60
（2）①把上述两个灯泡改接成并联后，接到另一电源上，使灯泡发光（如图乙所示）．
②分三次接入电流表，分别测量A、B、C三点的电流并记入表二．
表二
IA IB IC
电流（A） 0.30 0.29 0.58
请你评估：
（1）表一的测量结果有一个是错误的，错误的是 ______ ，判断的依据是 ______
（2）表二的测量结果是否可能？谈谈你的观点_________．
【答案】（1）UAC串联电路两端的总电压等于各部分电路两端的电压之和（或UAC＝UBC＋UAB）
（2）可能，因为在误差允许的范围内能够得出：在并联电路中干路电流等于各支路电流之和（或IC＝IA＋IB）。
五、计算题。
25、在如图所示的电路中，电源的电压是14V，当开关S闭合时，电压表V1的示数时10V，电压表V2的示数是6V，则三只灯泡L1、L2、L3两端的电压分别是多少？
【答案】三只灯泡L1、L2、L3两端的电压分别为8V、2V、4V。
26、如图所示，电源电压为12V且保持不变，电压表V1的示数为7V，电压表V2的示数为9V，灯L1、L2、L3两端的电压U1、U2、U3分别是多少？
【答案】三只灯泡L1、L2、L3两端的电压分别为U1为3V，U2为4V，U3为5V。
