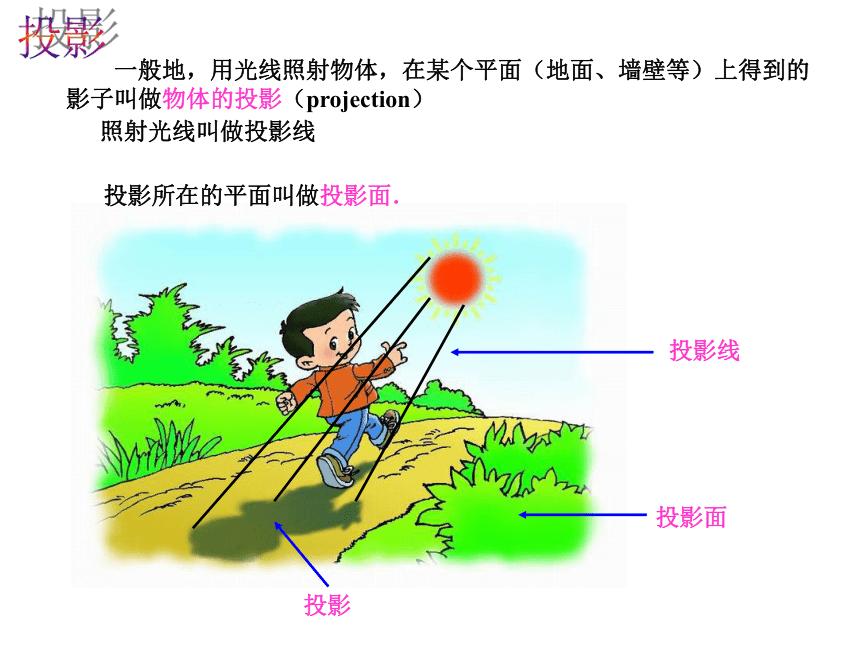

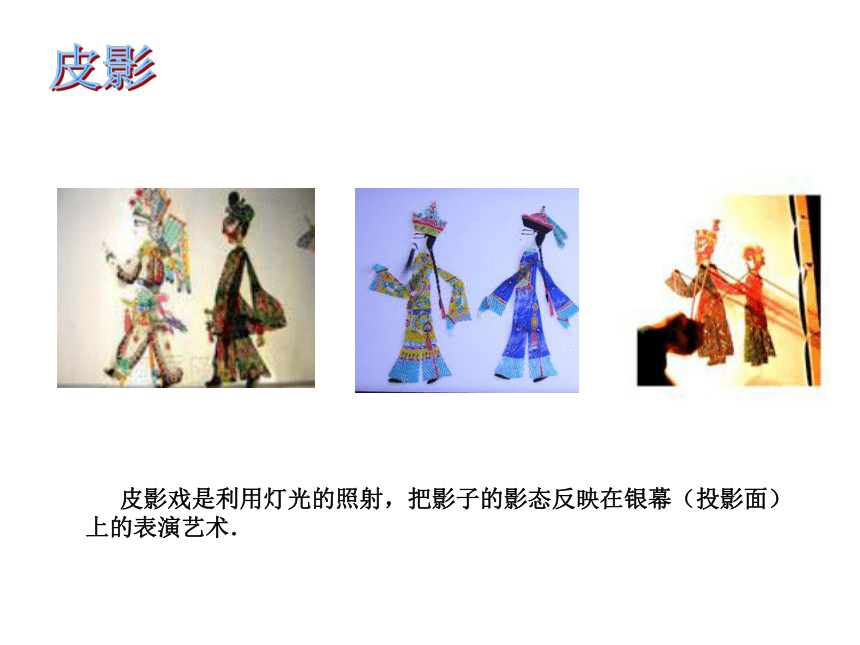

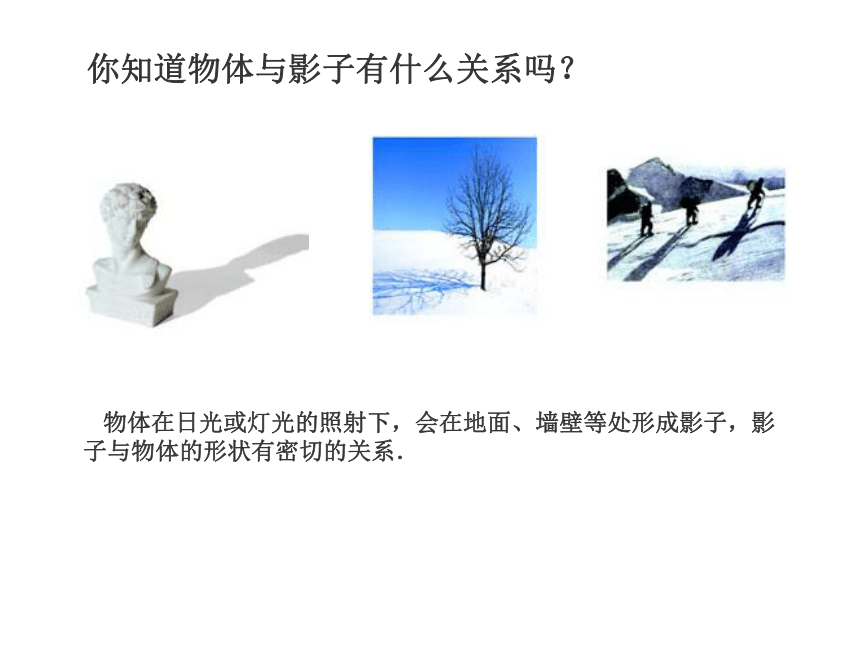

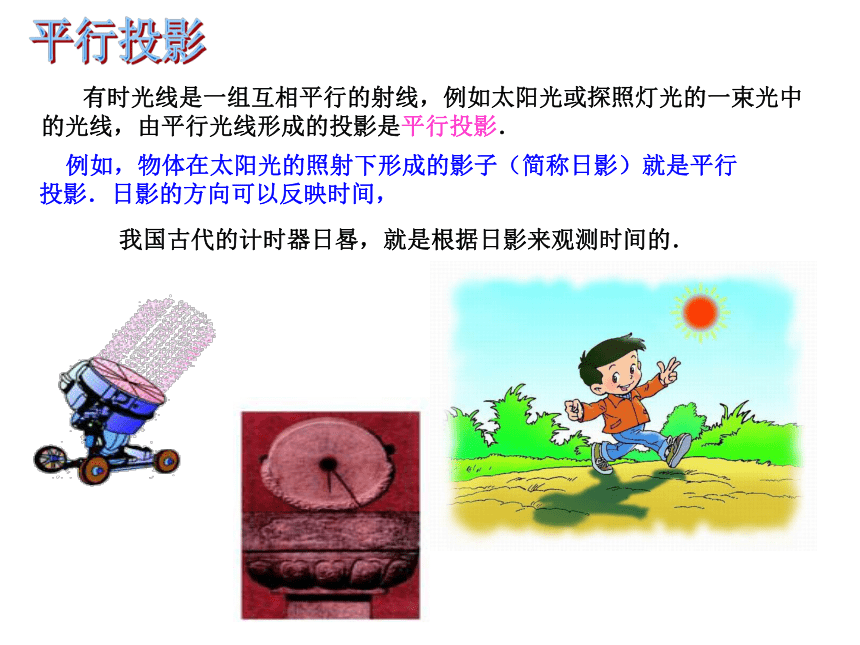

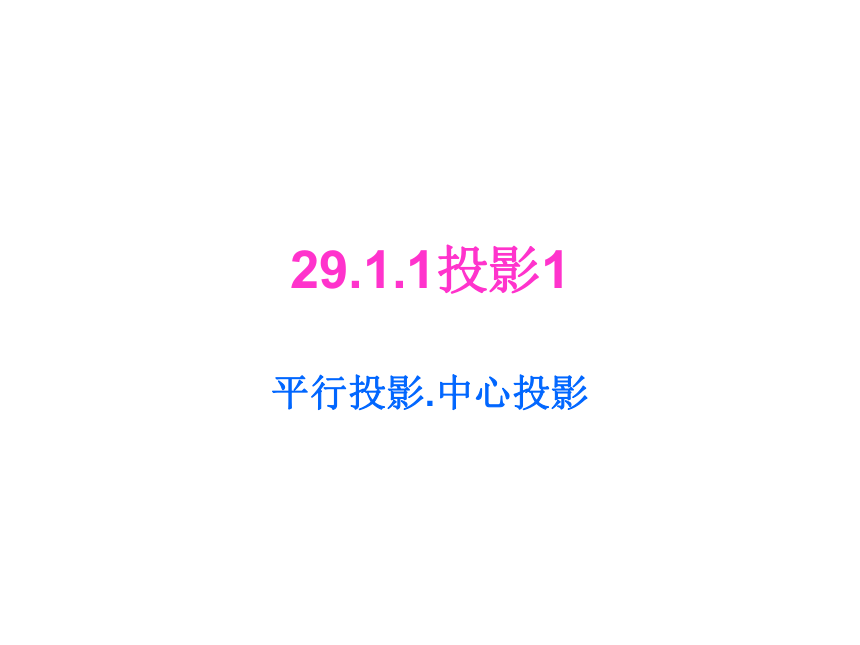

课件17张PPT。 投影与视图义务教育课程标准实验教科书人民教育出版社 九年级29.1.1投影1平行投影.中心投影 物体在日光或灯光的照射下,会在地面、墙壁等处形成影子,影子与物体的形状有密切的关系.你知道物体与影子有什么关系吗?投影所在的平面叫做投影面.照射光线叫做投影线投影面投影投影线 一般地,用光线照射物体,在某个平面(地面、墙壁等)上得到的影子叫做物体的投影(projection)投影 例如,物体在太阳光的照射下形成的影子(简称日影)就是平行投影.日影的方向可以反映时间,平行投影 有时光线是一组互相平行的射线,例如太阳光或探照灯光的一束光中的光线,由平行光线形成的投影是平行投影.我国古代的计时器日晷,就是根据日影来观测时间的. 皮影戏是利用灯光的照射,把影子的影态反映在银幕(投影面)上的表演艺术.皮影同一时刻旗杆和人在太阳下的影子旗杆人利用△ABC∽△A1B1C1太阳光线是平行光线。想一想:你会画出在路灯下树和人的影子吗?路灯杆△ABC与△A1B1C1相似吗?路灯光可以看成点束光线不相似想一想: 你会画出在路灯下树和人的影子吗?△ABC与△A1B1C1相似吗?不相似路灯光可以看成点束光线灯光与影子 中心投影:灯光可以看成点束光线。探照灯、手电筒、路灯和台灯的光线看成是从一点发出的,像这样的光线所形成的投影叫做中心投影。例如:物体在灯泡发出的光照射下形成影子就是中心投影.
由同一点(点光源)发出的光线形成的投影叫做中心投影.中心投影想一想:路灯杆已知在路灯下树和人的影子,你能找出灯的具体位置吗?CA与C1A1所在的直线相交于一点即路灯的位置想一想: 已知在路灯下树和人的影子,你能找出灯的具体位置吗?CA与C1A1所在的直线相交于一点即路灯的位置练一练P108 练习P112 习题1 . 2 一般地,用光线照射物体,在某个平面(地面、墙壁等)上得到的影子
叫做物体的投影(projection)由同一点(点光源)发出的光线形成的投影叫做中心投影.由平行光线形成的投影叫做平行投影.小结再见
