复 习 课
第十五章 探究电路

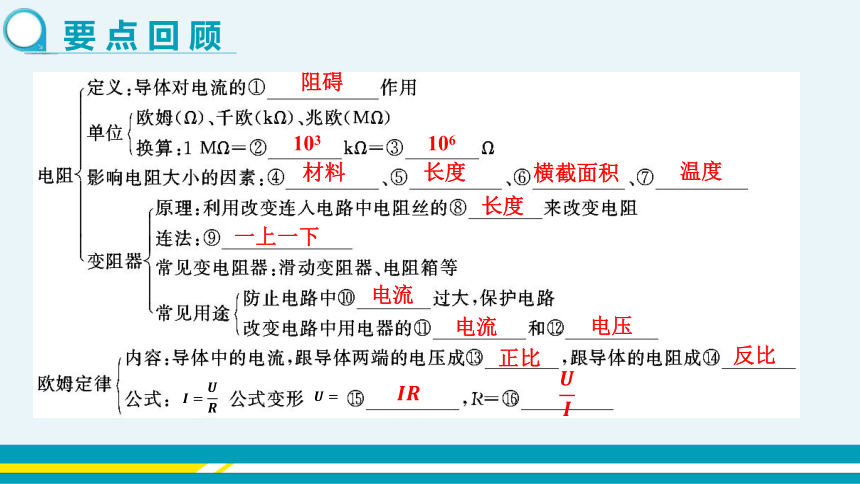

阻碍
103
106
材料
长度
温度
横截面积
长度
一上一下
电流
电流
电压
正比
反比
要 点 回 顾
电压
电流
电压表
电流表
滑动变阻器

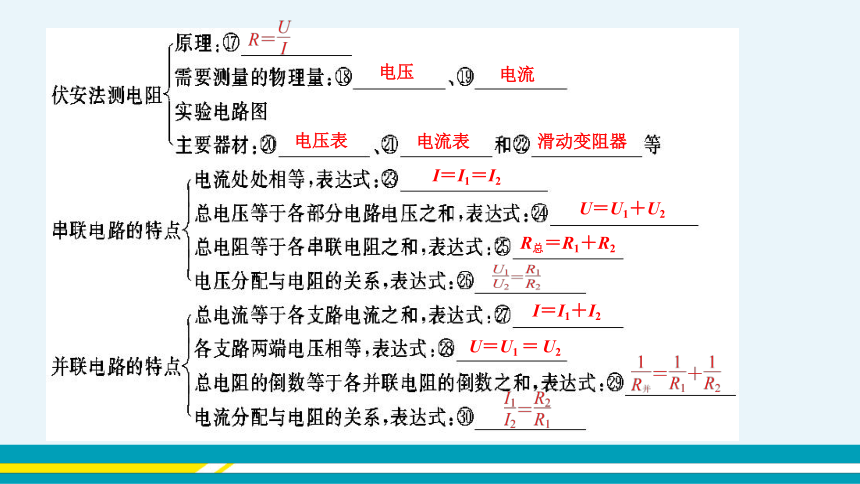

I＝I1＝I2
U＝U1＋U2
R总＝R1＋R2
I＝I1＋I2
U＝U1 ＝ U2

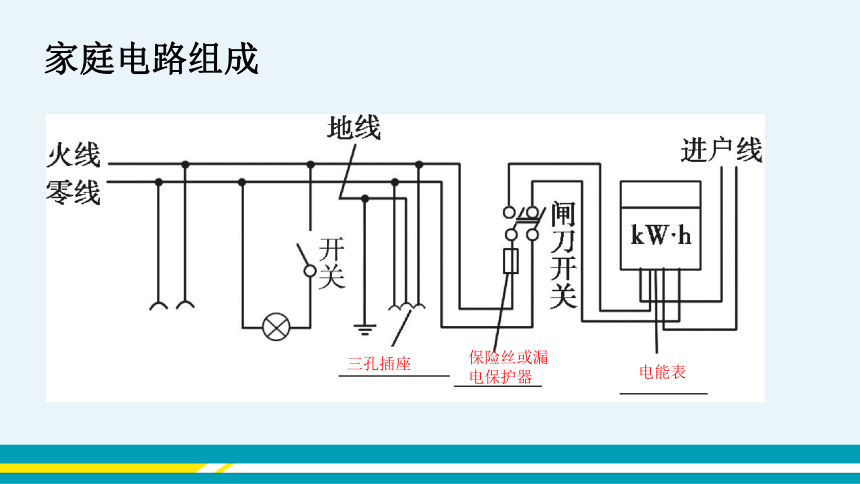

家庭电路组成
三孔插座
保险丝或漏电保护器
电能表

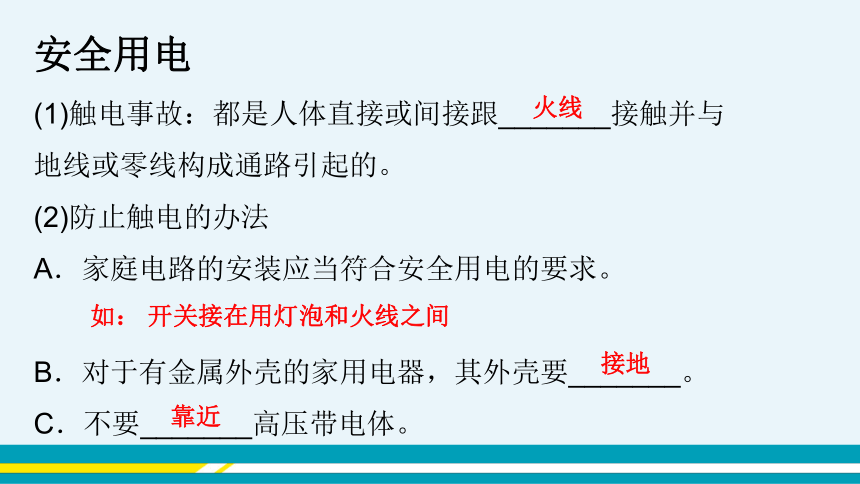

安全用电
(1)触电事故：都是人体直接或间接跟_______接触并与
地线或零线构成通路引起的。
(2)防止触电的办法
A．家庭电路的安装应当符合安全用电的要求。
B．对于有金属外壳的家用电器，其外壳要_______。
C．不要_______高压带电体。
火线
接地
靠近
如： 开关接在用灯泡和火线之间
C
考点一 影响电阻大小的因素及滑动变阻器
例1 如表是、两种电阻线的参数，下列分析正确的是（　　）
A．把电阻线剪去一半，剩下的一半电阻比电阻线的电阻小
B．把0.5m的电阻线均匀拉长到1m与电阻线的电阻相等
C．、两电阻线可探究电阻与横截面积的关系
D．将、两电阻线串联在电路中通过电阻线的电流比B大
热 点 题 型
导体代号 长度/m 横截面积/ 材料
1.0 0.2 锰铜
1.0 0.4 锰铜
C
1.线路板上的电阻线如图所示，某同学用该
装置探究影响导体电阻大小因素。下列说法
错误的是（　　）
A．实验中通过观察电流表的示数比较电阻的大小
B．探究电阻的大小是否跟导线的横截面积有关应选择电阻线①和②
C．选择②和③电阻线探究的结论可解释“导线多是用铜做的，很少用铁来做导线”
D．线路板上的电阻线不能探究电阻的大小是否跟导线的材料有关
跟踪练习
锰铜

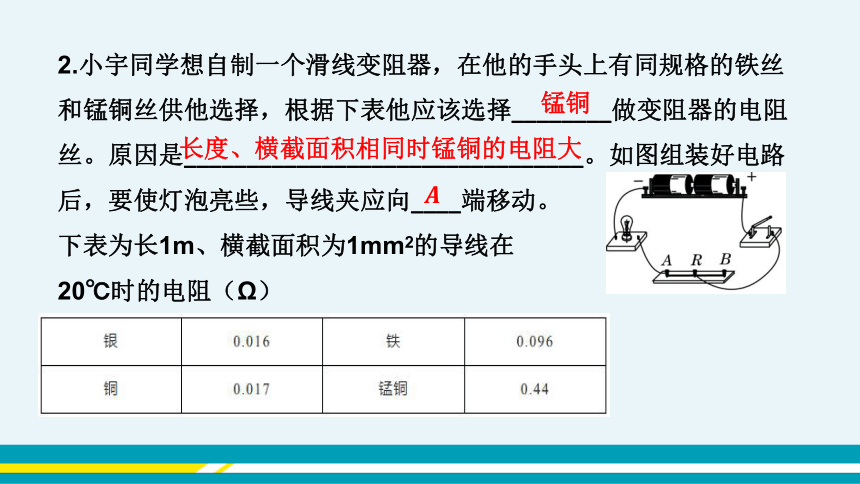

2.小宇同学想自制一个滑线变阻器，在他的手头上有同规格的铁丝和锰铜丝供他选择，根据下表他应该选择________做变阻器的电阻丝。原因是________________________________。如图组装好电路后，要使灯泡亮些，导线夹应向____端移动。
下表为长1m、横截面积为1mm2的导线在
20℃时的电阻（Ω）
长度、横截面积相同时锰铜的电阻大
最左
考点二 探究电流、电压和电阻的关系

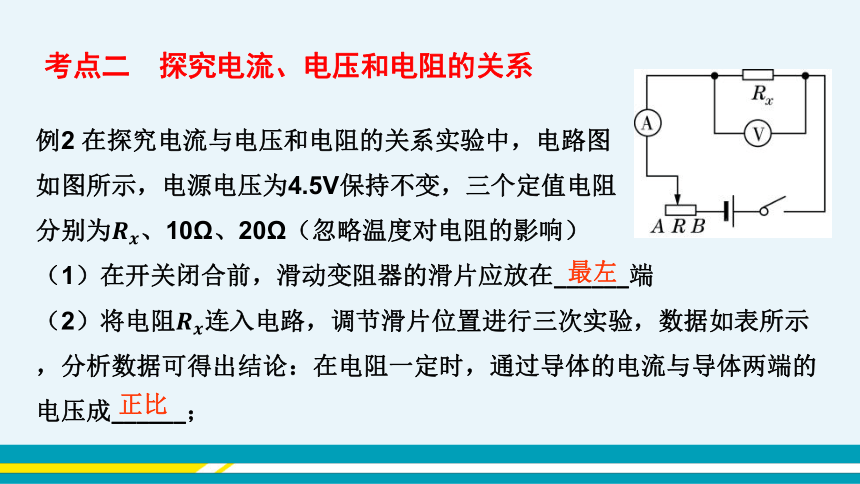

例2 在探究电流与电压和电阻的关系实验中，电路图
如图所示，电源电压为4.5V保持不变，三个定值电阻
分别为、10Ω、20Ω（忽略温度对电阻的影响）
（1）在开关闭合前，滑动变阻器的滑片应放在______端
（2）将电阻连入电路，调节滑片位置进行三次实验，数据如表所示，分析数据可得出结论：在电阻一定时，通过导体的电流与导体两端的电压成______；
正比
大于

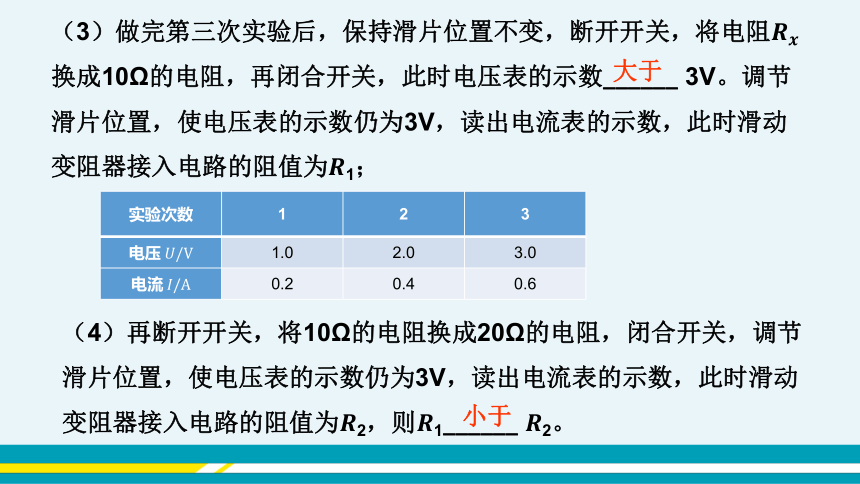

（3）做完第三次实验后，保持滑片位置不变，断开开关，将电阻换成10Ω的电阻，再闭合开关，此时电压表的示数______ 3V。调节滑片位置，使电压表的示数仍为3V，读出电流表的示数，此时滑动变阻器接入电路的阻值为1；
（4）再断开开关，将10Ω的电阻换成20Ω的电阻，闭合开关，调节滑片位置，使电压表的示数仍为3V，读出电流表的示数，此时滑动变阻器接入电路的阻值为2，则1______ 2。
小于
实验次数 1 2 3
电压 1.0 2.0 3.0
电流 0.2 0.4 0.6
B
3.在探究“电流与电阻关系”实验中，某同学根据实验数据作出如图所示的图象，下列说法正确的是（　　）
A．导体中的电流与导体的电阻成正比
B．电源至少选用两节新干电池
C．换用2Ω电阻做实验时，需要更换电压表量程
D．多次实验是为了求平均值，以减小实验误差
D
4.在电学的学习中，比较多实验都用到滑动变阻器，某同学利用如图所示的电路探究“电流与电压、电阻的关系”，有关对应实验中滑动变阻器的作用和操作说法错误的是（　　）
A．实验开始时，滑动变阻器的滑片处于最大值端，
作用是使电路中的电流最小，可以保护用电器
B．在探究通过导体的电流与导体两端电压关系时，
可调节滑片，使电压表的示数产生变化
C．在探究通过导体的电流与导体的电阻关系时，
滑动变阻器的作用是保持接入的定值电阻两端的电压不变
D．在探究通过导体的电流与导体的电阻关系时，要控制电阻不变
考点三 欧姆定律的理解及简单计算
例3 关于欧姆定律的公式及其变形公式的理解，下列说法正确的是（　　）
A．导体两端的电压一定时，通过导体的电流与导体的电阻成反比
B．导体的电阻一定时，导体两端的电压与通过导体的电流成正比
C．导体两端的电压为零时，导体的电阻也为零
D．导体的电阻与电压成正比，与电流成反比
A
5.如图所示，电源电压=3V且保持不变，当S1、S2都闭合时，电流表示数为0.3A；当S1闭合S2断开时，电流表的示数为0.2A，则定值电阻1的阻值为______Ω。
5
6.如图所示电路，1=10Ω，2=20Ω，当S闭合时，电流表示数为0.3A，则电源电压是______V，S、S1闭合时，电流表的示数是______A。
6
0.9
考点四 电阻的测量
例4 图甲为伏安法测电阻的实验电路图。
（1）闭合开关前，滑动变阻器的滑片应置于______（选填“”或“”）端；
甲 乙 丙
电流表量程过大
（2）小亮同学用完好的器材按图甲正确连接好电路，“试触”时，发现电流表的指针偏转很小；移动滑动变阻器的滑片，发现指针偏转仍然较小。产生该现象的原因可能是：_____________；
（3）电路调试完成后，某次实验中电压表和电流表示数如图乙和丙，则此时被测电阻两端的电压为______V，该电阻的阻值为______Ω。
2.4
10
D
7.现有两个阻值不等的未知电阻1和2，为了比较它们的阻值大小，几个同学分别设计了下列四种电路，其中不可行的是（图中的电流或电压均在各电表的量程范围内，电源电压未知）（　　）
A B C D
跟踪练习
滑动变阻器
8.某同学测量额定电压为2.5V的小灯泡L在不同电压下的电阻。
（1）他连接了如图1所示的实验电路，其中有一个元件与导线连接有误，这个元件是：____________。
（2）改正（1）中的错误后，闭合开关，调节滑动变阻器，进行多次测量，测量的数据如表所示。
图1
图2
8.9
请完成下列问题：
①小灯泡L正常发光时的电阻L=_____Ω。（结果保一位小数）
②若将与上述小灯泡L规格完全相同的两个小灯泡串联接入电路，如图2所示。闭合开关，调节滑动变阻器，使电压表的示数为1.8V，则电流表的示数为______A。
0.18
电压 0.9 1.3 1.7 2.1 2.5
电流 0.18 0.22 0.24 0.26 0.28
考点五 电路分压和分流的特点
例5 如图所示，电源电压不变，当开关S2断开，S1、S3闭合时，电流表示数为1，电压表示数为1；当开关S2闭合，S1、S3断开时，电流表示数为2，电压表示数为。已知1：2=2：1，则（　　）
D
9.如图所示，阻值为4Ω的电阻1与2Ω电阻2并联，电流表的示数为3A，则通过电阻1与2的电流之比为______，电源电压为______ V。
1:2
4
10.如图所示的电路，电源电压保持不变，=10Ω，闭合开关S，滑动变阻器滑片在最右端时，电流表的示数为0.25A；把滑片移到中点时，电流表的示数为0.4A，则下列选项正确的是（　　）
A．滑片在最右端时，通过1、2的
电流之比为5：8
B．滑片在最右端时，1、2两端电
压之比为3：1
C．滑动变阻器的最大阻值为40Ω
D．电源电压为10V
D
考点六 分析动态电路中电表示数的变化
例6 高速公路收费站对过往的超载货车实施计重收费，某同学结合所学物理知识设计了如图所示的计重秤原理图，以下说法正确的是（　　）
A．称重表其实是一个电压表
B．电路中的是没有作用的
C．当车辆越重时，连入电路的阻值越大
D．当车辆越重时，称重表的示数越大
D
11.如图是物理兴趣小组设计的四个测量身高的电路图，身高仪都由电压表改装而成。能实现身高越高身高仪示数越大且刻度均匀的电路是（　　）
A
A B C D
跟踪练习
12.随着我国经济的飞达发展，汽车已经进入
寻常百姓人家。如图是一种自动测定汽车油箱
内油面高度的装置。0为定值电阻，是滑动
变阻器，它的金属滑片连在杠杆的一端。从油量表（用电流表改装）指针所指的刻度就可知道油箱内油面高低，当油面下降时，滑动变阻器连入电路的阻值将______ ，电流表的示数将______ （选填“变大”、“变小”或“不变”）。若换用电压表改装成油量表，要求油面升高时电压表示数变大，电压表应并联在图______ 元件两端。
变大
变小
0
考点七 家庭电路的组成和连接
例7 如图所示的家庭电路中，连接错误的元件是(　　)
A．开关
B．两孔插座
C．电灯
D．三孔插座
B
13．在家庭电路中，从进户开始要顺次安装下列元器件再接用电器，其先后次序正确的是( )
A．电能表、保险装置、总开关
B．电能表、总开关、保险装置
C．保险装置、电能表、总开关
D．总开关、电能表、保险装置
B
跟踪练习
14.在如图所示家庭电路中，将插头插入插座，打开电视，电视不工作；闭合开关，灯泡不亮；保持开关闭合，拔出插头，将试电笔分别插入插座两孔时氖管均发光。若电路中只有一处故障，则故障可能是( )
A．零线上保险丝烧断
B．火线上保险丝烧断
C．灯丝烧断
D．插座短路
A
