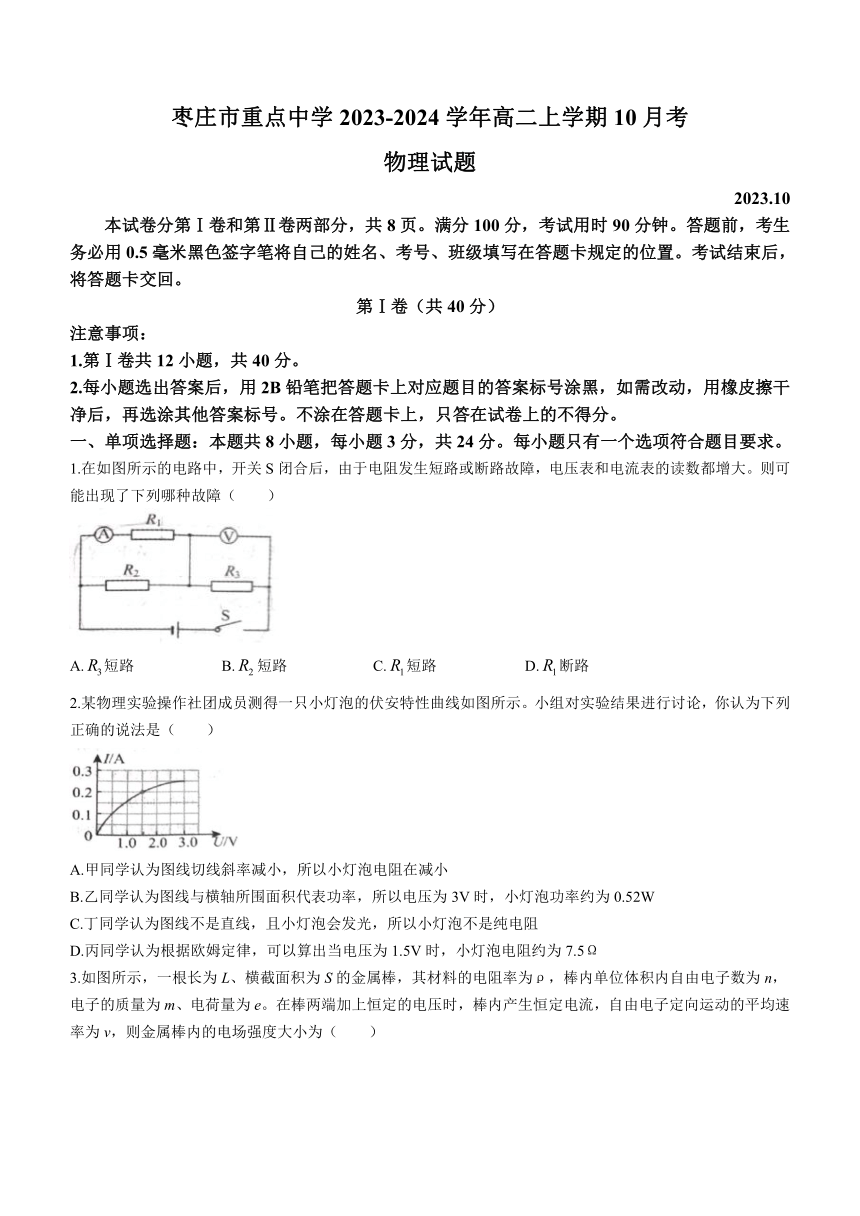

枣庄市重点中学2023-2024学年高二上学期10月考
物理试题
2023.10
本试卷分第Ⅰ卷和第Ⅱ卷两部分，共8页。满分100分，考试用时90分钟。答题前，考生务必用0.5毫米黑色签字笔将自己的姓名、考号、班级填写在答题卡规定的位置。考试结束后，将答题卡交回。
第Ⅰ卷（共40分）
注意事项：
1.第Ⅰ卷共12小题，共40分。
2.每小题选出答案后，用2B铅笔把答题卡上对应题目的答案标号涂黑，如需改动，用橡皮擦干净后，再选涂其他答案标号。不涂在答题卡上，只答在试卷上的不得分。
一、单项选择题：本题共8小题，每小题3分，共24分。每小题只有一个选项符合题目要求。
1.在如图所示的电路中，开关S闭合后，由于电阻发生短路或断路故障，电压表和电流表的读数都增大。则可能出现了下列哪种故障（ ）
A.短路 B.短路 C.短路 D.断路
2.某物理实验操作社团成员测得一只小灯泡的伏安特性曲线如图所示。小组对实验结果进行讨论，你认为下列正确的说法是（ ）
A.甲同学认为图线切线斜率减小，所以小灯泡电阻在减小
B.乙同学认为图线与横轴所围面积代表功率，所以电压为3V时，小灯泡功率约为0.52W
C.丁同学认为图线不是直线，且小灯泡会发光，所以小灯泡不是纯电阻
D.丙同学认为根据欧姆定律，可以算出当电压为1.5V时，小灯泡电阻约为7.5Ω

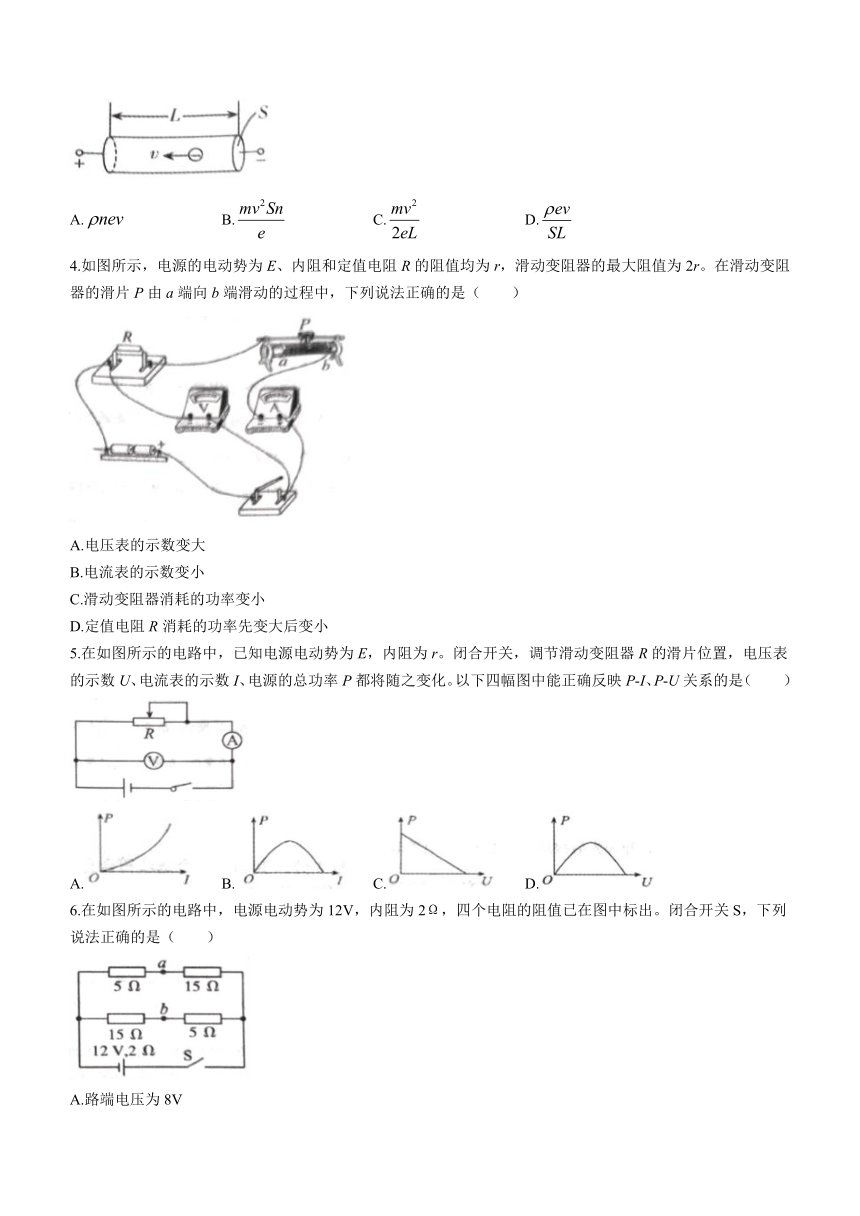

3.如图所示，一根长为L、横截面积为S的金属棒，其材料的电阻率为ρ，棒内单位体积内自由电子数为n，电子的质量为m、电荷量为e。在棒两端加上恒定的电压时，棒内产生恒定电流，自由电子定向运动的平均速率为v，则金属棒内的电场强度大小为（ ）
A. B. C. D.
4.如图所示，电源的电动势为E、内阻和定值电阻R的阻值均为r，滑动变阻器的最大阻值为2r。在滑动变阻器的滑片P由a端向b端滑动的过程中，下列说法正确的是（ ）
A.电压表的示数变大
B.电流表的示数变小
C.滑动变阻器消耗的功率变小
D.定值电阻R消耗的功率先变大后变小
5.在如图所示的电路中，已知电源电动势为E，内阻为r。闭合开关，调节滑动变阻器R的滑片位置，电压表的示数U、电流表的示数I、电源的总功率P都将随之变化。以下四幅图中能正确反映P-I、P-U关系的是（ ）
A. B. C. D.
6.在如图所示的电路中，电源电动势为12V，内阻为2Ω，四个电阻的阻值已在图中标出。闭合开关S，下列说法正确的是（ ）
A.路端电压为8V
B.电源的总功率为10W
C.a、b间电压的大小为5V
D.a、b间用导线连接后，电路的总电流为1A

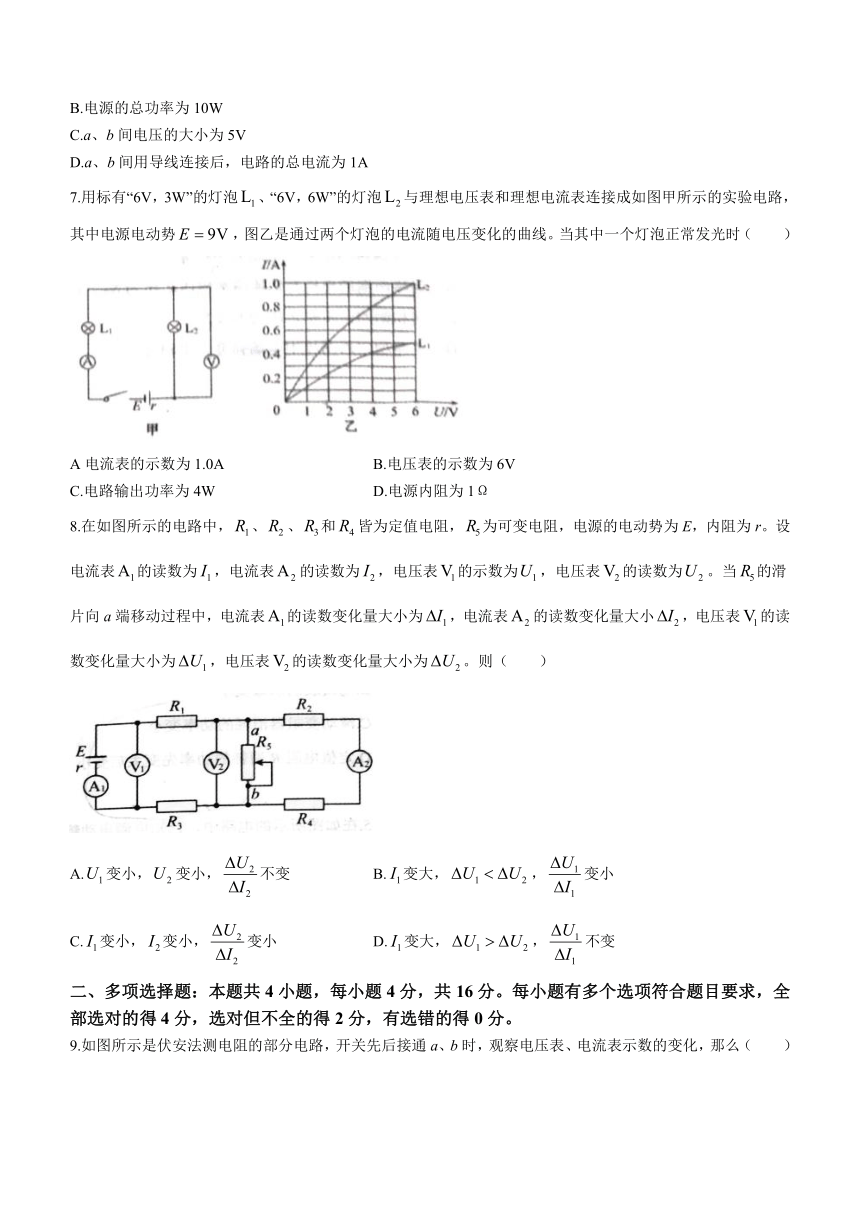

7.用标有“6V，3W”的灯泡、“6V，6W”的灯泡与理想电压表和理想电流表连接成如图甲所示的实验电路，其中电源电动势，图乙是通过两个灯泡的电流随电压变化的曲线。当其中一个灯泡正常发光时（ ）
A电流表的示数为1.0A B.电压表的示数为6V
C.电路输出功率为4W D.电源内阻为1Ω
8.在如图所示的电路中，、、和皆为定值电阻，为可变电阻，电源的电动势为E，内阻为r。设电流表的读数为，电流表的读数为，电压表的示数为，电压表的读数为。当的滑片向a端移动过程中，电流表的读数变化量大小为，电流表的读数变化量大小，电压表的读数变化量大小为，电压表的读数变化量大小为。则（ ）
A.变小，变小，不变 B.变大，，变小
C.变小，变小，变小 D.变大，，不变
二、多项选择题：本题共4小题，每小题4分，共16分。每小题有多个选项符合题目要求，全部选对的得4分，选对但不全的得2分，有选错的得0分。

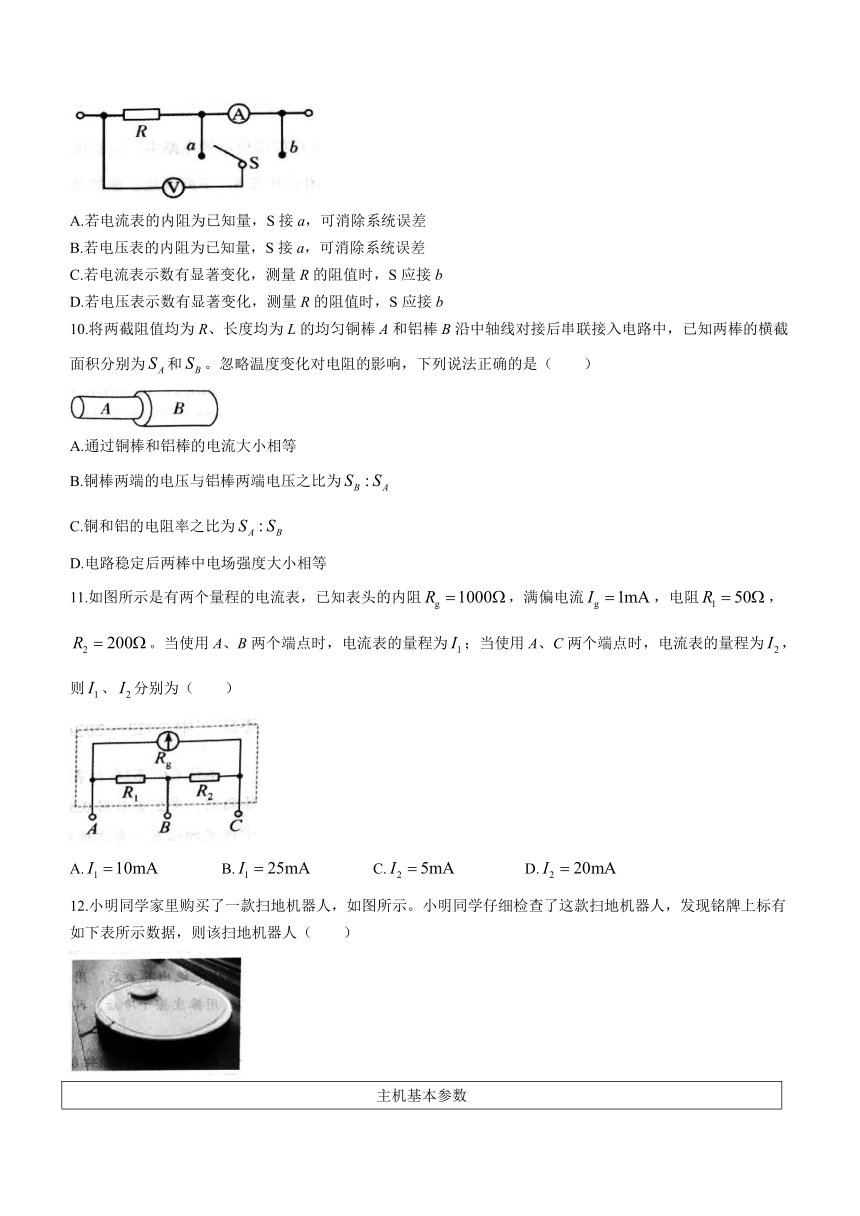

9.如图所示是伏安法测电阻的部分电路，开关先后接通a、b时，观察电压表、电流表示数的变化，那么（ ）
A.若电流表的内阻为已知量，S接a，可消除系统误差
B.若电压表的内阻为已知量，S接a，可消除系统误差
C.若电流表示数有显著变化，测量R的阻值时，S应接b
D.若电压表示数有显著变化，测量R的阻值时，S应接b
10.将两截阻值均为R、长度均为L的均匀铜棒A和铝棒B沿中轴线对接后串联接入电路中，已知两棒的横截面积分别为和。忽略温度变化对电阻的影响，下列说法正确的是（ ）
A.通过铜棒和铝棒的电流大小相等
B.铜棒两端的电压与铝棒两端电压之比为
C.铜和铝的电阻率之比为
D.电路稳定后两棒中电场强度大小相等
11.如图所示是有两个量程的电流表，已知表头的内阻，满偏电流，电阻，。当使用A、B两个端点时，电流表的量程为；当使用A、C两个端点时，电流表的量程为，则、分别为（ ）
A. B. C. D.
12.小明同学家里购买了一款扫地机器人，如图所示。小明同学仔细检查了这款扫地机器人，发现铭牌上标有如下表所示数据，则该扫地机器人（ ）
主机基本参数
产品尺寸
电池 锂电池
质量
无线连接 WiFi智能快连
工作额定电压 8V
工作额定功率 14.4W
A.额定工作电流为1.8A
B.若当剩余电量减少为电池容量的20%时，机器人会主动寻找充电器充电，则充满电后正常工作的时间为1h
C.电池充满电后储存的总电荷量为8000C
D.以额定电流工作时每分钟消耗电能为864J
第Ⅱ卷（共60分）
注意事项：
1.第Ⅱ卷共6大题，共60分。
2.考生须用0.5毫米黑色签字笔将答案和计算步骤、解题过程填写在答题卡相应位置，直接在试卷上作答的不得分。
三、非选择题：本题共6小题，共60分。
13.（10分）为了测量一根电阻约为6Ω、横截面为圆形、粗细均匀的导电材料的电阻率，所用器材如下：
A.游标卡尺；
B.螺旋测微器；
C.电流表（0~0.6A，内阻约为1.0Ω）；
D.电流表（0~3A，内阻约为0.1Ω）；
E.电压表V（0~3V，内阻约为6kΩ）；
F.滑动变阻器（0~2kΩ，允许通过的最大电流为0.5A）；
G.滑动变阻器（0~10Ω，允许通过的最大电流为2A）；
H.蓄电池E（6V，内阻不计）；
I.开关一个，带夹子的导线若干。
（1）用游标卡尺测得该材料的长度如图甲所示，示数为L=________mm；用螺旋测微器测得该材料的直径如图乙所示，示数为D=________mm。
（2）为了在测量中尽量减小误差，并测多组数据，电流表应选________，滑动变阻器应选________。（填选项前的字母）
（3）在方框中画出测量电阻的实验电路图。
14.（10分）某同学设计用伏安法测量一节干电池的电动势E和内电阻r。除待测干电池，实验室可供选择的主要器材有：
图1 图2
图3
A.电流表G：测量范围0~10mA，内电阻未知；
B.电流表A：测量范围0~0.6A，内电阻很小；
C.电阻箱：电阻变化范围0~999.9Ω；
D.滑动变阻器R：电阻变化范围0~20Ω；
E.开关一个、导线若干。
实验中，首先需将电流表G改装成电压表。该同学采用图1所示的电路测定电流表G的内阻，其主要实验步骤如下，请完成步骤中的填空：
（1）将调到某一值，滑动变阻器R的滑动触头移到________（选填“左端”、“右端”或“任意”）位置然后闭合开关；
（2）多次改变的大小，反复调节滑动变阻器的滑动触头位置。当时，电流表G的示数为10.0mA，电流表A的示数为0.210A，则电流表G的电阻为________Ω；
（3）拆开电路，采用电阻箱与电流表G串联的方式，将电流表G改装成量程为2V的电压表V，则的值应调为________Ω；
（4）用改装成的电压表V和电流表A，采用图2的电路测量电源的电动势和内电阻，根据电压表V的示数U与电流表A的示数I，经描点、连线得到U-I图像如图3所示，根据图像可求得该干电池的电动势E=________V；内电阻r=________Ω。（保留三位有效数字）
15.（10分）某同学用以下器材组装一简易欧姆表：
毫安表A（量程0~50mA）；
电阻箱R（阻值0~999.9Ω）；
学生电源（输出电压0~16V）；
红、黑表笔各一只；
导线若干。
实验步骤如下：
（1）用导线将毫安表A、电阻箱R、学生电源电联起来。两只表笔一只接毫安表的负极，一只接学生电源负极，和毫安表相连的表笔应为________（选填“红”或“黑”）表笔；
（2）将学生电源的电压调至2V，调节电阻箱阻值为35.0Ω时，发现毫安表恰好满偏，此时电路中的总电阻为________Ω（结果保留一位小数）；
（3）断开两表笔，他在毫安表0刻度处标记“∞”，“50mA”刻度处标记“0”，并在其他刻度处标上正确阻值成为一个简易欧姆表。则“25mA”处应标记________Ω（结果保留一位小数）；
（4）简易欧姆表做好后，若将学生电源的电压调至6V，将两表笔短接，调节电阻箱直到毫安表满偏，此时该欧姆表的倍率为________（选填“×2”、“×3”或“×10”）。将一未知电阻接入两表笔之间，发现毫安表指在“25mA”处，该电阻的阻值为________Ω（结果保留一位小数）。
16.（8分）内阻未知的电动机和阻值R=10Ω的定值电阻接在一内阻r=5Ω的电源两端，如图所示。电动机卡住时，电源的输出功率最大，此时电流表的示数为10A。
（1）求电动机的内阻。
（2）若电动机没被卡住，且能在此电路下正常工作，此时电流表的示数为8A，求此时电动机的机械功率。
17.（10分）在如图所示的电路中，是由某金属氧化物制成的导体棒，通过它的电流I与电压U的关系满足（式中）。，，电源内阻，电容。开始时和均断开，闭合开关，理想电流表示数为0.16A。求：
（1）电源的电动势；
（2）电源的效率（此结果保留三位有效数字）；
（3）已知电容器储存的电场能为（C为电容器的电容，U为电容器两端的电压）。现断开，闭合，待电路稳定后，求此过程中闭合回路产生的焦耳热（不考虑电磁辐射）。
18.（12分）如图所示，电源电动势E=28V，内阻r=2Ω，电阻，，。C为平行板电容器，其电容，虚线到两极板距离相等，极板长，两极板的间距，取。
（1）若开关S处于断开状态，则当其闭合后，求流过的总电荷量为多少？
（2）若开关S断开时，有一带电微粒沿虚线方向以的初速度射入C的电场中，刚好沿虚线做匀速直线运动。问：当开关S闭合后，此带电微粒以相同初速度沿虚线方向射入C的电场中，能否从C的电场中射出？若能从C的电场中射出，求带电微粒在C的电场中沿竖直方向的位移大小。
枣庄市重点中学2023-2024学年高二上学期10月考
物理答案
2023.10
1.C 2.D 3.A 4.C 5.C 6.C 7.C 8.A 9.BC 10.ACD 11.BC 12.ABD
13.（1）13.75 0.697（0.696、0.698也对） （2）C G （3）
14.（1）左端 （2）100 （3）100 （4）1.46 0.920
15.（1）黑 （2）40.0 （3）40.0 （4）×3 120.0
（说明：13-15题填空、作图各2分）
16.（1）电动机卡住时电路为纯电阻电路，外电路的总电阻为
电源的输出功率为（2分）
当时，电源的输出功率最大，即（1分）
解得（1分）
（2）由闭合电路欧姆定律可知（1分）
电动机没被卡住，且能在此电路下正常工作时的路端电压为（1分）
流过电动机的电流为（1分）
电动机的机械功率为（1分）
17.（1）根据闭合电路欧姆定律（2分）
根据题意
解得（1分）
（2）电源的效率为（2分）
解得（1分）
（3）根据（1分）
解得
此过程中闭合回路产生的焦耳热（2分）
解得（1分）
18.（1）S断开时，电阻两端电压为（2分）
S闭合后，外阻为
路端电压为
电阻两端电压为（2分）
流过的总电荷量为（2分）
（2）设微粒质量为m，电荷量为q，当开关S断开时有（1分）
当开关S闭合后，设微粒加速度为a，则（1分）
设微粒能从C的电场中射出，则水平方向（1分）
竖直方向（1分）
求得（2分）
故微粒能从C的电场中射出，沿竖直方向的位移大小为
