2023—2024学年九年级全一册物理人教第17章 欧姆定律 基础题（含答案）

2023—2024学年九年级全一册物理人教第17章 欧姆定律 基础题含答案
人教第17章 欧姆定律
一、选择题。（16题）
1、某同学在探究通过导体的电流与其电压的关系时，将记录的实验数据通过整理作出了如图所示的图像，根据图像分析，下列说法错误的是（ ）
A．通过导体a的电流与其两端电压成正比
B．导体a的电阻大于b的电阻
C．当导体b两端电压是1V时，通过b导体中的电流为0．1A
D．将a、b两导体串联接在电压为3V的电源上时，通过导体的电流为0．2A
2、以下是对欧姆定律表达式的几种理解，其中正确的是（　　）
A．由I＝可得R＝，表示在通过导体电流一定时，R跟导体两端电压成正比
B．由I＝可得R＝，表示在导体两端电压一定时，R跟通过导体的电流成反比
C．I＝表示在导体电阻一定时，通过导体的电流跟导体两端电压成正比
D．I＝表示在导体两端电压一定时，通过导体的电流跟导体电阻成正比
3、对于“探究电流跟电阻的关系”和“伏安法测量电阻”的这两个实验，下列说法不正确的是（　　）
A．它们都是采用控制变量的研究方法
B．它们的实验电路在教科书中是相同的
C．前者多次测量的目的是分析多组数据，得出电流跟电阻的关系
D．后者多次测量的目的是取电阻的平均值，减小误差
4、两个电阻的阻值分别为10和40，它们串联后的总电阻为（ ）
A．50 B．30 C．8 D．4
5、在探究“电流与电阻关系”的实验中，除了需要电源、开关、导线外，还应有下列哪组器材？(　　)
A． 电流表、电压表、滑动变阻器、一个定值电阻
B． 电流表、滑动变阻器、几个定值电阻
C． 电流表、电压表、滑动变阻器、几个定值电阻
D． 电流表、电压表、几个定值电阻
6、在研究“一定电压下，电流与电阻的关系”时，电路如图所示。电源电压恒为3V，滑动变阻器上标有“15Ω 1A”字样。在a、b间先后接入不同阻值的定值电阻尺，移动滑片P，使电压表示数为1.5V，读出电流表的示数。当20Ω的电阻接入a、b间时，电压表示数始终无法达到1．5V，其原因可能是（ ）
A．滑动变阻器阻值太小 B．电源电压3V太高
C．20Ω的阻值太小 D．控制的电压1．5V太高
7、关于欧姆定律，下列说法正确的是（　　）
A．导体的电阻越大，通过导体的电流越小
B．导体中的电流与导体的电阻成反比
C．导体中的电流与电压成正比
D．对同一导体而言，其两端电压增加到原来的3倍，则导体中的电流也增加到原来的3倍
8、若R0已知，利用下列各电路图，不能求出小灯泡电阻的是（　　）
A． B．
C． D．
9、现有两个阻值不等的未知电阻R1和R2，为了比较它们的阻值大小，几个同学分别设计了如图所示的四种电路，其中不可行的是图（ ）
A． B．
C． D．
10、某同学在探究“通过电阻的电流跟电阻两端电压的关系”时，得到通过a、b两电阻的电流随电压变化情况的图像(如图3所示)，则下列说法与图像相符的是（ ）
A.电阻一定时，电流随着电压的增大而减小
B.电压相同时，阻值大的电阻通过的电流大
C.电流相同时，阻值小的电阻两端的电压大
D.两电阻阻值的大小关系是Ra>Rb
11、关于欧姆定律变形公式R＝，以下说法中正确的是（　　）
A．导体的电阻与这段导体两端的电压成正比
B．导体的电阻与这段导体的电流成反比
C．电压一定时，导体中的电流越大，导体的电阻越大
D．利用这个公式可以计算电阻，但是电阻和电压、电流无关
12、下图所示的四个电路图中，各开关都闭合后，灯泡L1与L2串联的是（　）
A． B．
C． D．
13、如图所示，电源电压恒定．当开关S1、S2闭合，甲、乙两表为电压表时，两表示数之比U甲∶U乙＝4∶1；当开关S1闭合、S2断开时，若甲、乙两表均为电流表，两表的示数之比I甲∶I乙为（ ）
A．4∶3 B．3∶2 C．3∶4 D．3∶1
14、如果在“探究电流跟电压的关系”中，按照如图的电路图连接了电路，各表的正负接线柱和量程均正确，结果会（ ）
A．电流表被烧坏 B．电压表被烧坏 C．电流表示数为0 D．电压表示数为0
15、如图所示的是琳琳设计的电路图，当她闭合开关S1、S2，两个电流表（实验室学生用）的指针在同一位置，则下列判断正确的是（　　）
A．两个电流表的示数相等 B．A1测的是通过L1的电流
C．两灯L1与L2电阻之比为1：4 D．两灯L1与L2电阻之比为4：1
16、小阳需要一个开关能够同时控制两灯且当其中一灯熄灭时，另一灯还能发光的电路，图中符合要求的是（　）
A． B．
C． D．
二、填空题。
17、在探究“电阻上的电流跟两端电压的关系”时，应保持　 　不变。某同学根据得到的数据画出了如图所示的图象，你对这个图象进行分析后，得出的结论是　 　。
18、如图所示，电源电压为6 V．闭合开关S，电压表V1示数为4 V，电流表示数为400 mA.电压表V2的示数为 V；R1的阻值为 Ω，R2的阻值为 Ω。
19、如图所示，在伏安法测电阻实验中，电流表有内外两种接法．已知电流表内阻为0.1 Ω，电压表内阻为10 kΩ，若待测电阻约为5 Ω，应该选用电路图_________（填“甲”或者“乙”）进行实验，测量值_________（填“大于”“等于”或者“小于”）真实值。
20、能改变接入电路中________________的元件叫变阻器。在电路图中用符号__________________表示。变阻器通过改变_______________________________来改变接入电路电阻的大小。变阻器的作用是：①保护电路；②改变电路中的电流或某用电器两端________。
21、伏安法测电阻的实验原理是________，实验中滑动变阻器的作用是______________，测量三组数据的目的是______________________。
三、作图题。
22、在“探究通过定值电阻的电流与电压的关系”实验中：
(1)如图所示，用笔画线代替导线，将实验电路连接完整(要求滑片左移时，滑动变阻器接入电路的阻值变小)；
(2)在虚线框中画出实验电路图。
四、实验题。
23、如图1所示是小明在探究“电流与电压关系”时所连接的实验电路．
　
　　　　　图1　　　　　　　　　　图2
(1)电路中有一根导线连接错了，请你在接错的导线上打上“×”，再画线把它改接到正确的位置上．
(2)闭合开关，移动滑动变阻器的滑片发现，电流表始终无示数，电压表有示数，其原因可能是 (填序号)．
A．滑动变阻器断路 　　B．滑动变阻器短路
C．R短路 　　 D．R断路
(3)实验过程中，电压表的示数分别取0.5 V、1.0 V、1.5 V、2.0 V，由于小明没有养成良好的实验习惯，仅是把测得的相应电流值随手写在了草稿纸上(如图2所示)，请你根据实验需求，帮助他在下方的虚线框内设计一个实验记录表格，并把记录在草稿纸上的电流值与上述电压值分别对应填入表格中．
(4)请你在图3中的坐标轴上标出适当的标度，并在图中描出各组数据对应的点，然后将各点平滑地连接起来．
图3
24、图甲是测量定值电阻R阻值的实验电路图。
（1）闭合开关S，当电压表的示数为2.4V时，电流表示数如图乙所示，则R的阻值为　 　Ω；调节滑片P的位置，进行多次测量，其目的是　 　。
（2）实验过程中，发现电流表示数突然变大，电压表示数几乎为零，则电路故障可能是　 　。
五、计算类题。
25、如图所示，电源电压为9V且保持不变，R1=30Ω，闭合开关后，电压表示数为3V，则：
（1）电阻R1两端的电压为多少？
（2）电流表的示数为多少？
26、在如图所示的电路中，电源电压保持不变，电阻R1的阻值为20Ω。闭合开关S，电流表A1的示数为0.3A，电流表A2的示数为0.2A。
求：电源电压U；电阻R2的阻值。

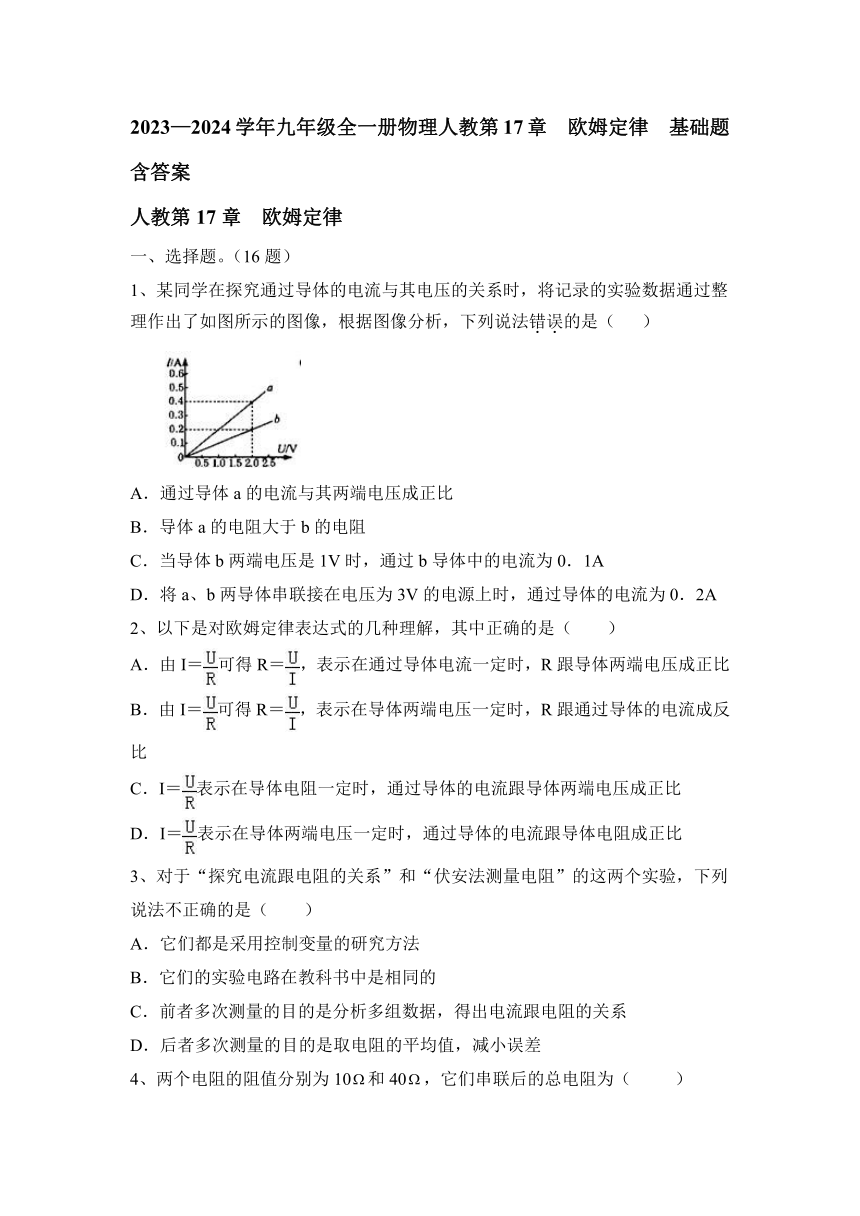

2023—2024学年九年级全一册物理人教第17章 欧姆定律 基础题含答案
人教第17章 欧姆定律
一、选择题。（16题）
1、某同学在探究通过导体的电流与其电压的关系时，将记录的实验数据通过整理作出了如图所示的图像，根据图像分析，下列说法错误的是（ ）
A．通过导体a的电流与其两端电压成正比
B．导体a的电阻大于b的电阻
C．当导体b两端电压是1V时，通过b导体中的电流为0．1A
D．将a、b两导体串联接在电压为3V的电源上时，通过导体的电流为0．2A
【答案】B
2、以下是对欧姆定律表达式的几种理解，其中正确的是（　　）
A．由I＝可得R＝，表示在通过导体电流一定时，R跟导体两端电压成正比
B．由I＝可得R＝，表示在导体两端电压一定时，R跟通过导体的电流成反比
C．I＝表示在导体电阻一定时，通过导体的电流跟导体两端电压成正比
D．I＝表示在导体两端电压一定时，通过导体的电流跟导体电阻成正比
【答案】C
3、对于“探究电流跟电阻的关系”和“伏安法测量电阻”的这两个实验，下列说法不正确的是（　　）
A．它们都是采用控制变量的研究方法
B．它们的实验电路在教科书中是相同的
C．前者多次测量的目的是分析多组数据，得出电流跟电阻的关系
D．后者多次测量的目的是取电阻的平均值，减小误差
【答案】A
4、两个电阻的阻值分别为10和40，它们串联后的总电阻为（ ）
A．50 B．30 C．8 D．4
【答案】A

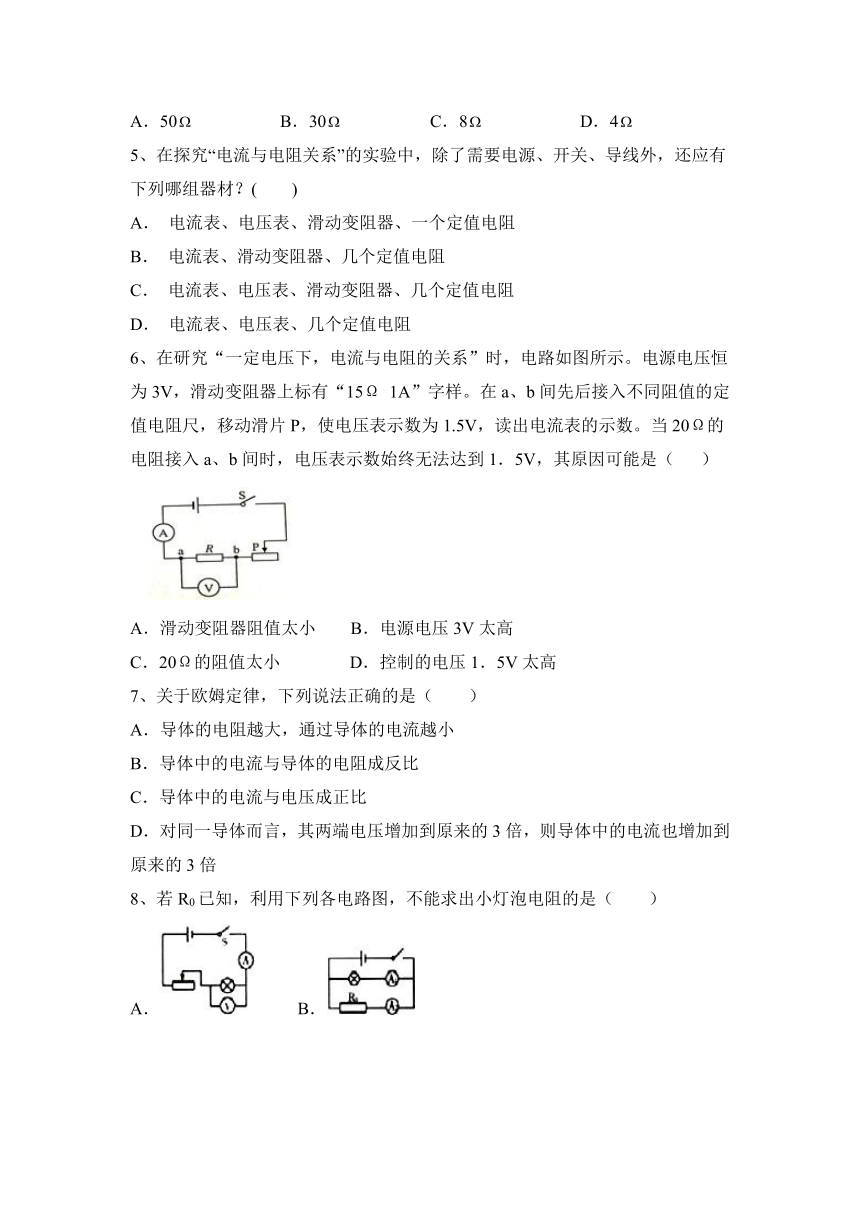

5、在探究“电流与电阻关系”的实验中，除了需要电源、开关、导线外，还应有下列哪组器材？(　　)
A． 电流表、电压表、滑动变阻器、一个定值电阻
B． 电流表、滑动变阻器、几个定值电阻
C． 电流表、电压表、滑动变阻器、几个定值电阻
D． 电流表、电压表、几个定值电阻
【答案】C
6、在研究“一定电压下，电流与电阻的关系”时，电路如图所示。电源电压恒为3V，滑动变阻器上标有“15Ω 1A”字样。在a、b间先后接入不同阻值的定值电阻尺，移动滑片P，使电压表示数为1.5V，读出电流表的示数。当20Ω的电阻接入a、b间时，电压表示数始终无法达到1．5V，其原因可能是（ ）
A．滑动变阻器阻值太小 B．电源电压3V太高
C．20Ω的阻值太小 D．控制的电压1．5V太高
【答案】A
7、关于欧姆定律，下列说法正确的是（　　）
A．导体的电阻越大，通过导体的电流越小
B．导体中的电流与导体的电阻成反比
C．导体中的电流与电压成正比
D．对同一导体而言，其两端电压增加到原来的3倍，则导体中的电流也增加到原来的3倍
【答案】D
8、若R0已知，利用下列各电路图，不能求出小灯泡电阻的是（　　）
A． B．
C． D．
【答案】D

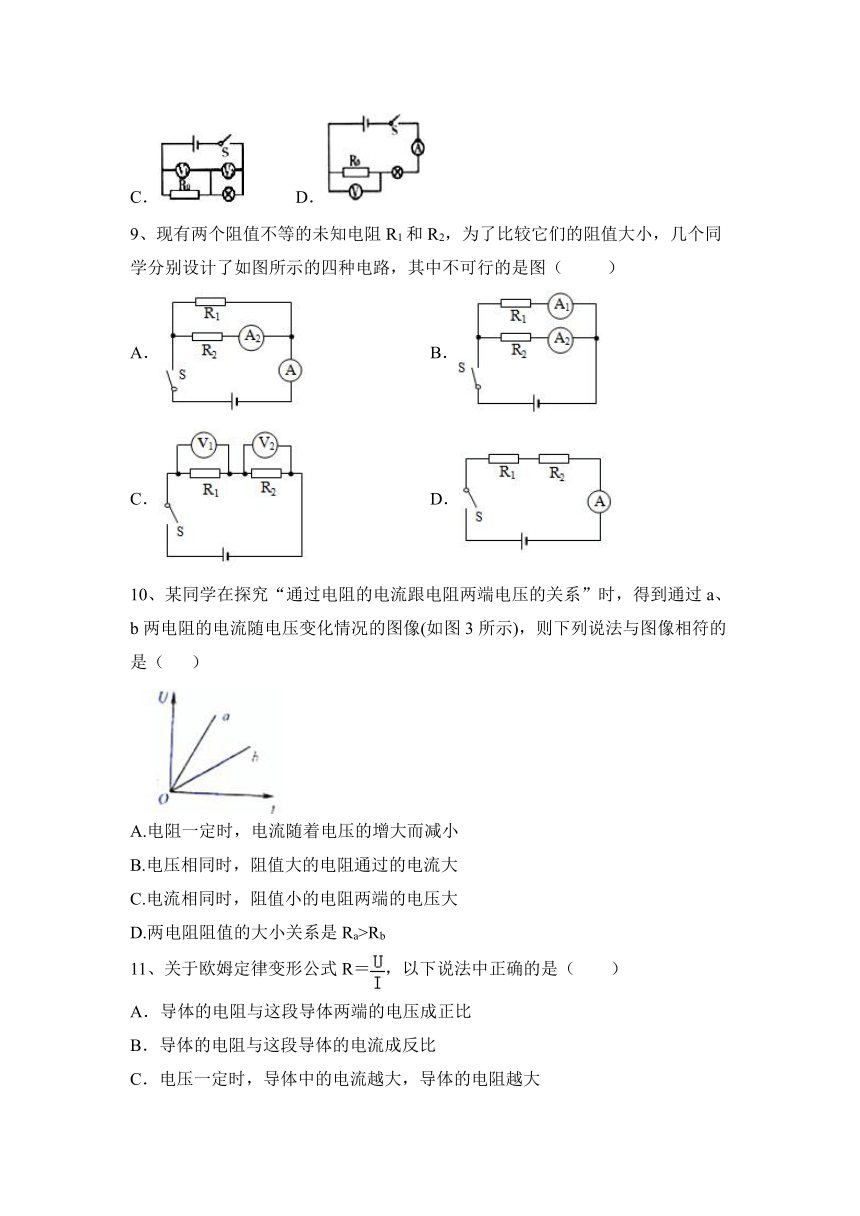

9、现有两个阻值不等的未知电阻R1和R2，为了比较它们的阻值大小，几个同学分别设计了如图所示的四种电路，其中不可行的是图（ ）
A． B．
C． D．
【答案】D
10、某同学在探究“通过电阻的电流跟电阻两端电压的关系”时，得到通过a、b两电阻的电流随电压变化情况的图像(如图3所示)，则下列说法与图像相符的是（ ）
A.电阻一定时，电流随着电压的增大而减小
B.电压相同时，阻值大的电阻通过的电流大
C.电流相同时，阻值小的电阻两端的电压大
D.两电阻阻值的大小关系是Ra>Rb
【答案】D
11、关于欧姆定律变形公式R＝，以下说法中正确的是（　　）
A．导体的电阻与这段导体两端的电压成正比
B．导体的电阻与这段导体的电流成反比
C．电压一定时，导体中的电流越大，导体的电阻越大
D．利用这个公式可以计算电阻，但是电阻和电压、电流无关
【答案】D

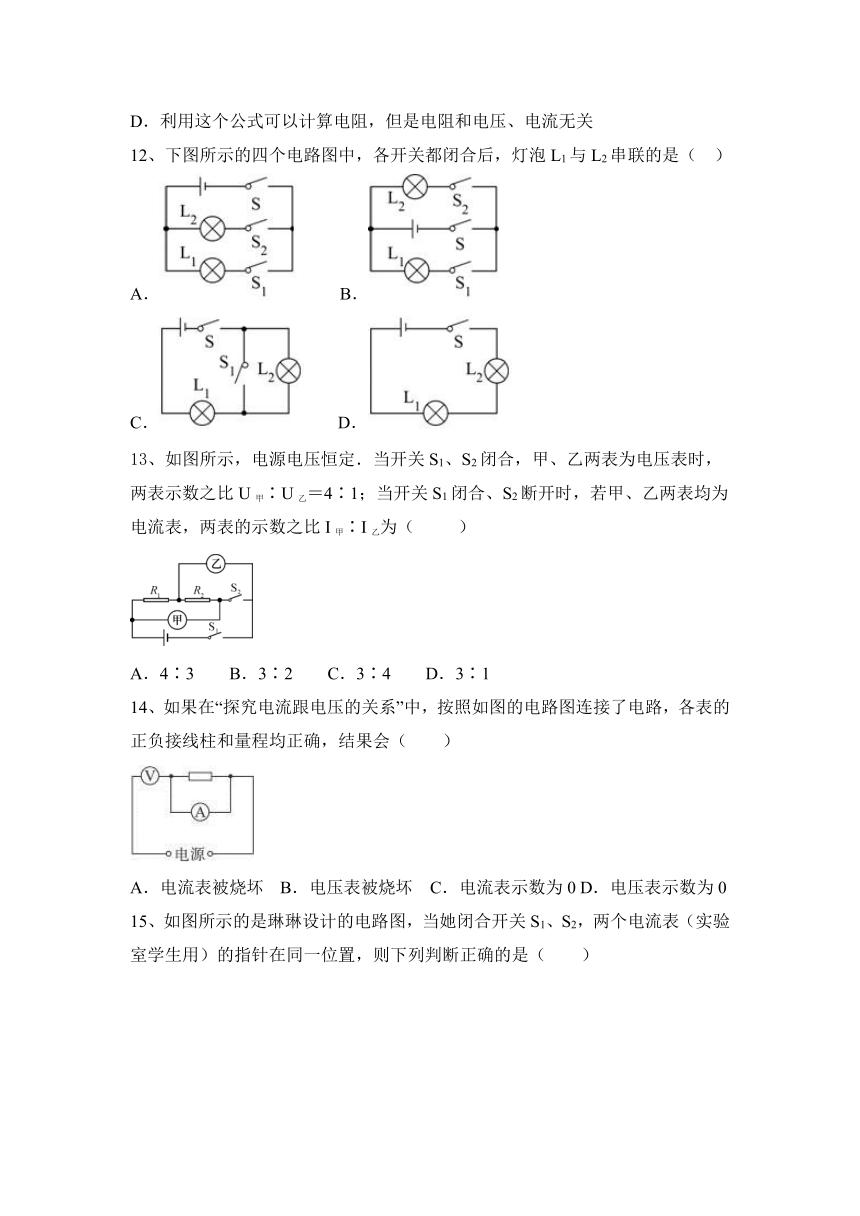

12、下图所示的四个电路图中，各开关都闭合后，灯泡L1与L2串联的是（　）
A． B．
C． D．
【答案】D
13、如图所示，电源电压恒定．当开关S1、S2闭合，甲、乙两表为电压表时，两表示数之比U甲∶U乙＝4∶1；当开关S1闭合、S2断开时，若甲、乙两表均为电流表，两表的示数之比I甲∶I乙为（ ）
A．4∶3 B．3∶2 C．3∶4 D．3∶1
【答案】C
14、如果在“探究电流跟电压的关系”中，按照如图的电路图连接了电路，各表的正负接线柱和量程均正确，结果会（ ）
A．电流表被烧坏 B．电压表被烧坏 C．电流表示数为0 D．电压表示数为0
【答案】C

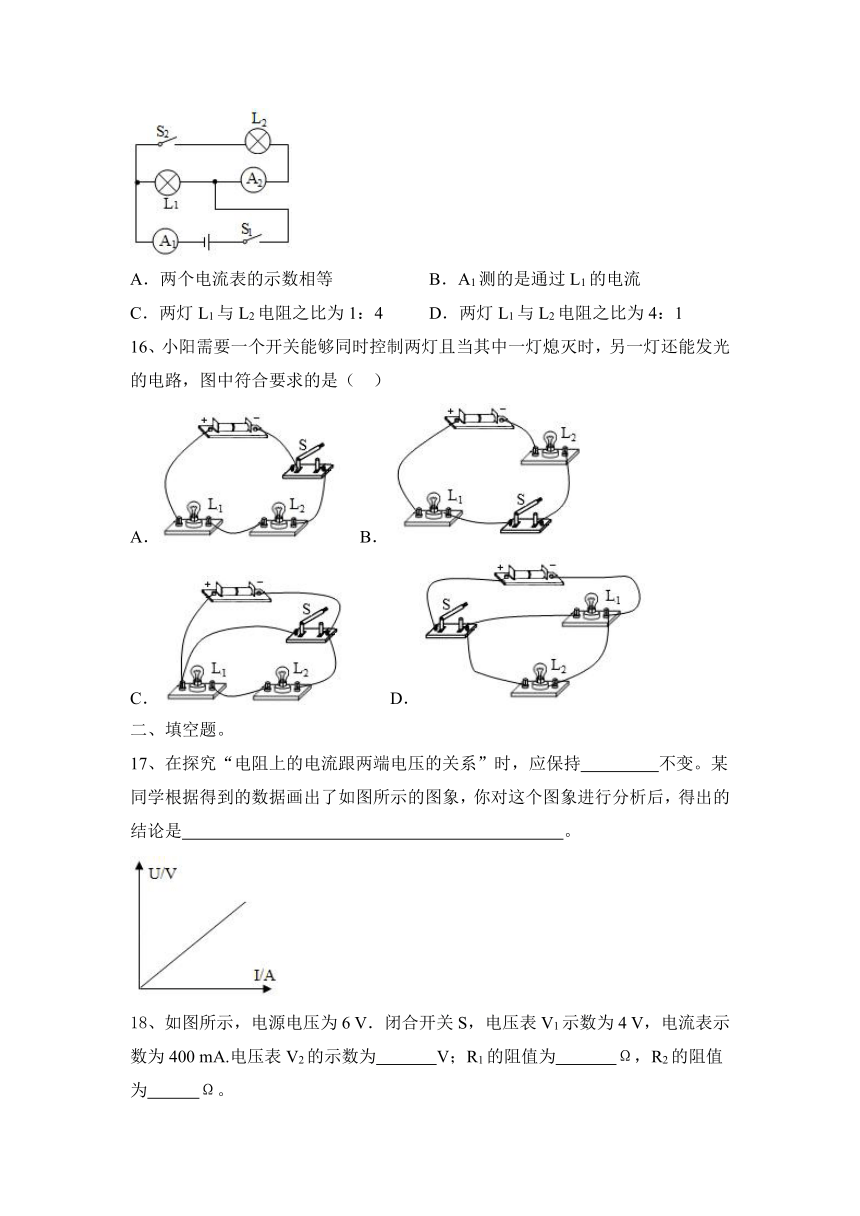

15、如图所示的是琳琳设计的电路图，当她闭合开关S1、S2，两个电流表（实验室学生用）的指针在同一位置，则下列判断正确的是（　　）
A．两个电流表的示数相等 B．A1测的是通过L1的电流
C．两灯L1与L2电阻之比为1：4 D．两灯L1与L2电阻之比为4：1
【答案】C
16、小阳需要一个开关能够同时控制两灯且当其中一灯熄灭时，另一灯还能发光的电路，图中符合要求的是（　）
A． B．
C． D．
【答案】D
二、填空题。
17、在探究“电阻上的电流跟两端电压的关系”时，应保持　 　不变。某同学根据得到的数据画出了如图所示的图象，你对这个图象进行分析后，得出的结论是　 　。
【答案】电阻；电阻一定时，通过导体的电流与导体两端电压成正比。
18、如图所示，电源电压为6 V．闭合开关S，电压表V1示数为4 V，电流表示数为400 mA.电压表V2的示数为 V；R1的阻值为 Ω，R2的阻值为 Ω。
【答案】2 10 5
19、如图所示，在伏安法测电阻实验中，电流表有内外两种接法．已知电流表内阻为0.1 Ω，电压表内阻为10 kΩ，若待测电阻约为5 Ω，应该选用电路图_________（填“甲”或者“乙”）进行实验，测量值_________（填“大于”“等于”或者“小于”）真实值。
【答案】乙 小于
20、能改变接入电路中________________的元件叫变阻器。在电路图中用符号__________________表示。变阻器通过改变_______________________________来改变接入电路电阻的大小。变阻器的作用是：①保护电路；②改变电路中的电流或某用电器两端________。
【答案】电阻大小 接入电路的电阻丝的长度 电压
21、伏安法测电阻的实验原理是________，实验中滑动变阻器的作用是______________，测量三组数据的目的是______________________。
【答案】R＝　改变待测电阻两端的电压　取平均值减小误差
三、作图题。
22、在“探究通过定值电阻的电流与电压的关系”实验中：
(1)如图所示，用笔画线代替导线，将实验电路连接完整(要求滑片左移时，滑动变阻器接入电路的阻值变小)；
(2)在虚线框中画出实验电路图。
【答案】如图所示：
四、实验题。
23、如图1所示是小明在探究“电流与电压关系”时所连接的实验电路．
　
　　　　　图1　　　　　　　　　　图2
(1)电路中有一根导线连接错了，请你在接错的导线上打上“×”，再画线把它改接到正确的位置上．
(2)闭合开关，移动滑动变阻器的滑片发现，电流表始终无示数，电压表有示数，其原因可能是 (填序号)．
A．滑动变阻器断路 　　B．滑动变阻器短路
C．R短路 　　 D．R断路
(3)实验过程中，电压表的示数分别取0.5 V、1.0 V、1.5 V、2.0 V，由于小明没有养成良好的实验习惯，仅是把测得的相应电流值随手写在了草稿纸上(如图2所示)，请你根据实验需求，帮助他在下方的虚线框内设计一个实验记录表格，并把记录在草稿纸上的电流值与上述电压值分别对应填入表格中．
(4)请你在图3中的坐标轴上标出适当的标度，并在图中描出各组数据对应的点，然后将各点平滑地连接起来．
图3
【答案】
（1）如图所示：
(2)D
（3）如下表：
U/V 0.5 1.0 1.5 2.0
I/A 0.10 0.18 0.30 0.42
(4) 如图所示：
24、图甲是测量定值电阻R阻值的实验电路图。
（1）闭合开关S，当电压表的示数为2.4V时，电流表示数如图乙所示，则R的阻值为　 　Ω；调节滑片P的位置，进行多次测量，其目的是　 　。
（2）实验过程中，发现电流表示数突然变大，电压表示数几乎为零，则电路故障可能是　 　。
【答案】（1）8；多次测量取平均值减小误差；导线水平向左运动；
（2）R短路；
五、计算类题。
25、如图所示，电源电压为9V且保持不变，R1=30Ω，闭合开关后，电压表示数为3V，则：
（1）电阻R1两端的电压为多少？
（2）电流表的示数为多少？
【答案】（1）6V； （2）0.2A。
26、在如图所示的电路中，电源电压保持不变，电阻R1的阻值为20Ω。闭合开关S，电流表A1的示数为0.3A，电流表A2的示数为0.2A。
求：电源电压U；电阻R2的阻值。
【答案】6V 30Ω
