第2节 电流和电路
第 十五 章 电流和电路
第1课时

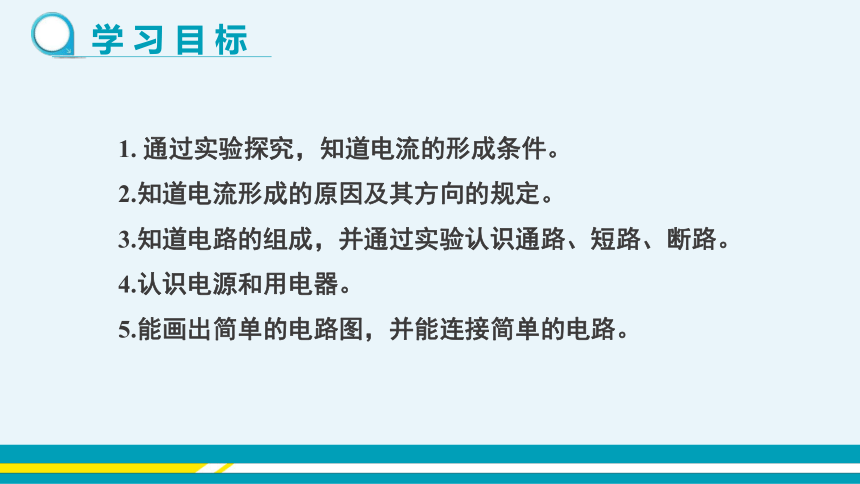

1. 通过实验探究，知道电流的形成条件。
2.知道电流形成的原因及其方向的规定。
3.知道电路的组成，并通过实验认识通路、短路、断路。
4.认识电源和用电器。
5.能画出简单的电路图，并能连接简单的电路。
学 习 目 标
新 课 引 入
电与我们的生活息息相关，我们的生活离不开电。
电视机能播放精彩的电视节目，洗衣机能把衣服洗得
干干净净，电灯能给黑夜带来光明，空调可以使冬天
温暖、夏天凉爽……
学生实验
有如下实验器材：小灯泡、小电动机、小蜂鸣器各一个，两节电池（带电池盒）和一些导线。同学们可以任意连接电路，让灯泡发光、电动机转动和蜂鸣器发声，三个实验中完成一个即可。
提示：
不能把电池的两端用导线直接连在一起。
自 主 探 究
电路中都有电池和导线。
（2）观察这些电路，有哪些共同的组成部分？
小灯泡发光
蜂鸣器发生
电动机转动
电路中都有持续的电流
【分析论证】
导体里有大量自由电荷，它们可以自由移动。平时它们运动的方向杂乱无章，接上电池之后，闭合开关，小灯泡持续发光，表明有电荷持续流过小灯泡。
（1）各小组展示连接的电路，讨论分析小灯泡发光、蜂鸣器发声、小电动机转动的原因。
【展示交流】
【归纳总结】
电路中有持续电流的条件
一是电路中必须有电池
二是电路是闭合的
电荷发生定向移动形成电流
　　1．电流的形成：电荷的定向移动形成电流
　　闭合开关，小灯泡持续发光，表明有电荷持续流过小灯泡。电荷的定向移动形成电流。
一、电流
发生定向移动的电荷可能是正电荷，也可能是负电荷，还可能是正、负电荷同时向相反方向发生定向移动。科学家为了研究电流的方便，把
正电荷定向移动的方向规定为电流的方向
什么电荷发生定向移动形成电流的呢？
　　2．电流的方向
没有通电时自由电子的运动情况
归纳总结：金属导线中自由电子的定向移动方向与电流方向相反。
通电时自由电子的运动情况
电流方向
根据电流方向的规定，在电源外部，电流是从电池的正极经过用电器流向电池的负极。
通过发光二极管（LED）的电流只能从正极流向负极，不能反向流动。
特点：单向导电性。
发光二极管
正极
负极
根据其发光与否可以判断电路中是否有电流及电流的方向
由电源、用电器、导线、开关组成的电流可以流过的路径叫做电路。
电源
导线
用电器
开关
1．电路的组成
二、电路
干电池
氧化银电池
蓄电池
硅光电池
锂电池
学生电源
燃料电池
发电机
各种电源
按钮开关
接线开关
单刀开关
空气开关
声控开关
光控开关
感应开关
温控开关
各种开关
电视机
电冰箱
洗衣机
电风扇
台灯
微波炉
电脑
电烤箱
各种用电器
导线
2．电路元件的作用
　　（1）电 源：
　　（2）用电器：
　　（3）导 线：
　　（4）开 关：
提供电能
消耗电能
输送电能
控制电路
　　只有电路闭合时，电路中才有电流。
图1
图2
熔断器
发热器
保温指示灯
加热指示灯
图3
如何把电路连接情况反映出来呢？
如果都用实物连接图来表示电路连接情况是费时、费力的，其连接情况也不易识别。
我们用统一的规定的符号表示电路中的各元件。
三、电路图
？
1.电路元件符号
用符号表示电路连接的图，叫做电路图。
定义
2.电路图的画法
（1）先画电源，然后沿电流方向依次画出电路元件，元件顺序不颠倒，要和实物图对应.
（2）元件位置安排要适当，分布要均匀，元件不要画在拐角处。整个电路图最好呈长方形，有棱有角，导线要横平竖直。
下列画法可以吗？
牛刀小试
？
1．请你根据实物连接情况画出电路图，并在图中标出电流方向。
M
2．请根据电铃的电路图，用笔画线代替导线，连接相应的电路。
1．通路：人们把正常接通的电路, 即用电器能够工作 的电路叫做通路。
通路的电流特点：电路中有电流通过
四、通路 断路 短路
2．断路：电路中如果某处被切断，电路中就不会有电流流过，这种情况叫做断路（或开路）。
（1）导线断了；（2）开关断开；（3）灯丝断了；（4）接线有松动
断路的电流特点：电路中没有电流通过
？
3．短路：直接用导线将电源的正、负极连接起来，这种情况叫做短路。
电源被短路，电路中会有很大的电流，可能把电源烧坏，这是不允许的。
电源短路
演示实验
如图是由一个小灯泡、一个LED、两节干电池、一个开关组成的电路。闭合开关，小灯泡和LED发光。
用一根导线接在小灯泡的两端，观察小灯泡和LED的发光情况。想一想，这是为什么？
讨论分析：
（1）观察到了什么现象？
将导线接在小灯泡两端——小灯泡熄灭，LED继续发光
（2）小灯泡被短接后熄灭说明了什么？
——电流流经外加导线而绕过了小灯泡
（3）这个实验说明了什么？
——用电器被短接后，电流将将流经外加导线，不再通过用电器
如果电路是接通的，但用电器两端被导线直接连通，这种情况叫做该用电器被短接。
？
当 堂 小 结
1.电流：电荷的定向移动形成电流。规定:正电荷定向移动的方向为电流的方向
2.电路的构成：电源、用电器、开关、导线
3.电路的状态
（1）通路：正常接通的电路
（2）断路：在某处被切断的电路
（3）短路：直接用导线将电源的正、负极连接起来的电路
4.电路图：用符号表示电路连接的图
你能做吗？
1 ．下列说法中正确的是（　　）
A．正电荷的定向移动形成电流
B．有电源就有电流
C．人们把正电荷定向移动的方向规定为电流的方向
D．金属导体中电流的方向和自由电子实际移动方向相同
C
2 ．下列各图中，开关闭合会造成电源短路的是（　　）
C
A B C D
当 堂 达 标
你能做吗？
3 ．下列说法中正确的是（ ）
A．电源是使电路中有持续电流的装置
B．干电池、蓄电池、发电机、电动机都是电源
C．电流方向从干电池的负极经过灯泡流到正极
D．用导线把开关、电灯连接起来就组成完整的电路
A
4 ．如图所示，取两个相同的验电器A和B，使A带负电，B不带电，用带有绝缘手柄的金属棒把A和B连接起来。下列说法正确的是(　　)
A．B中正电荷通过金属棒流向A， A金属箔的张角减小
B．A中的自由电子通过金属棒流向B，B金属箔的张角增大
C．A中负电荷通过金属棒流向B，B中正电荷通过金属棒流向A
D．金属棒中瞬间电流的方向从A流向B，B金属箔的张角增大
B
你能做吗？
6 ．根据左边的实物连接图，在右边的虚线框内画出对应的电路图。
5 ．如图所示，当S1闭合、S2断开时，
电路是___________；当S1、S2都闭合时，
电路是_____________（均选填“通路”
“断路”或“短路”）。
通路
短路
