安徽省芜湖市2014-2015学年度高二第一学期模块考试物理理试题

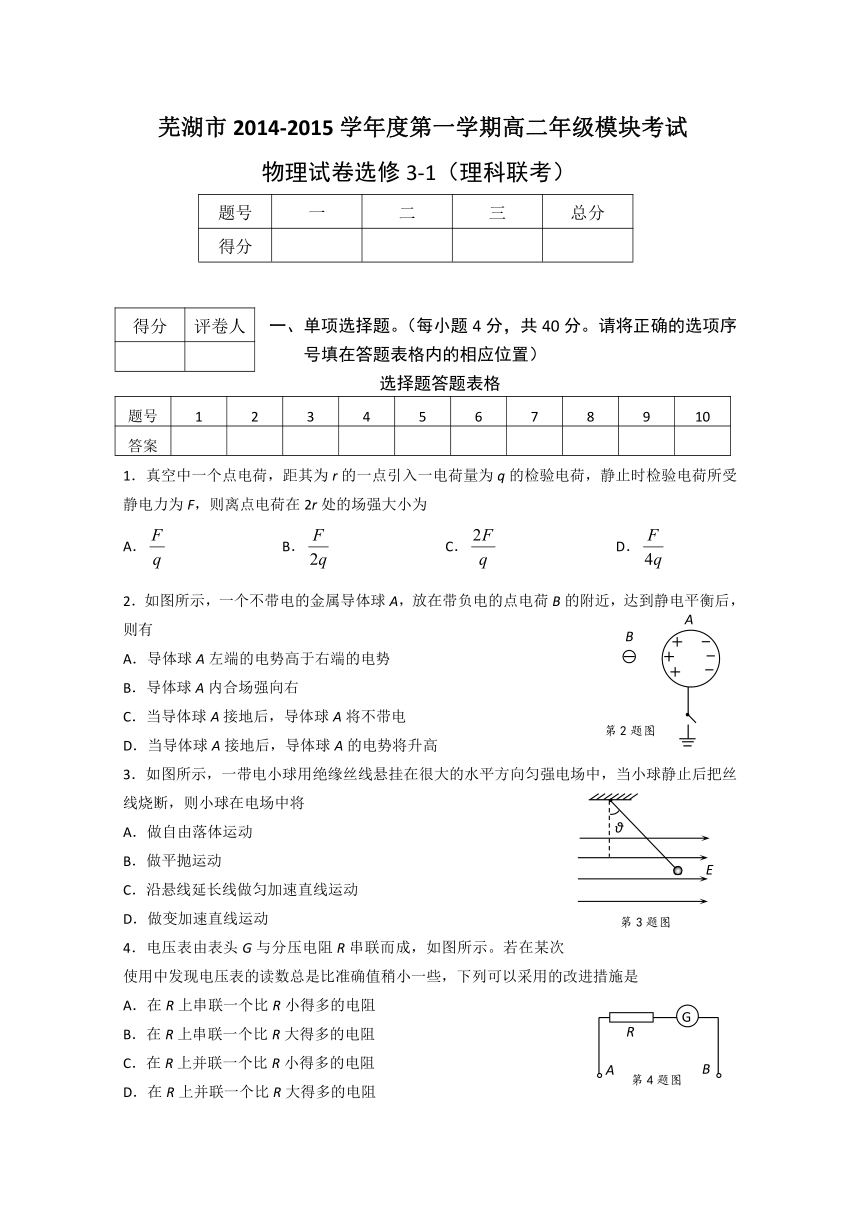

芜湖市2014-2015学年度第一学期高二年级模块考试
物理试卷选修3-1（理科联考）
题号
一
二
三
总分
得分
得分
评卷人

单项选择题。（每小题4分，共40分。请将正确的选项序号填在答题表格内的相应位置）
选择题答题表格
题号
1
2
3
4
5
6
7
8
9
10
答案
1．真空中一个点电荷，距其为r的一点引入一电荷量为q的检验电荷，静止时检验电荷所受静电力为F，则离点电荷在2r处的场强大小为
A． B． C． D．
2．如图所示，一个不带电的金属导体球A，放在带负电的点电荷B的附近，达到静电平衡后，则有
A．导体球A左端的电势高于右端的电势
B．导体球A内合场强向右
C．当导体球A接地后，导体球A将不带电
D．当导体球A接地后，导体球A的电势将升高
3．如图所示，一带电小球用绝缘丝线悬挂在很大的水平方向匀强电场中，当小球静止后把丝线烧断，则小球在电场中将
A．做自由落体运动
B．做平抛运动
C．沿悬线延长线做匀加速直线运动
D．做变加速直线运动
4．电压表由表头G与分压电阻R串联而成，如图所示。若在某次使用中发现电压表的读数总是比准确值稍小一些，下列可以采用的改进措施是
A．在R上串联一个比R小得多的电阻
B．在R上串联一个比R大得多的电阻
C．在R上并联一个比R小得多的电阻
D．在R上并联一个比R大得多的电阻

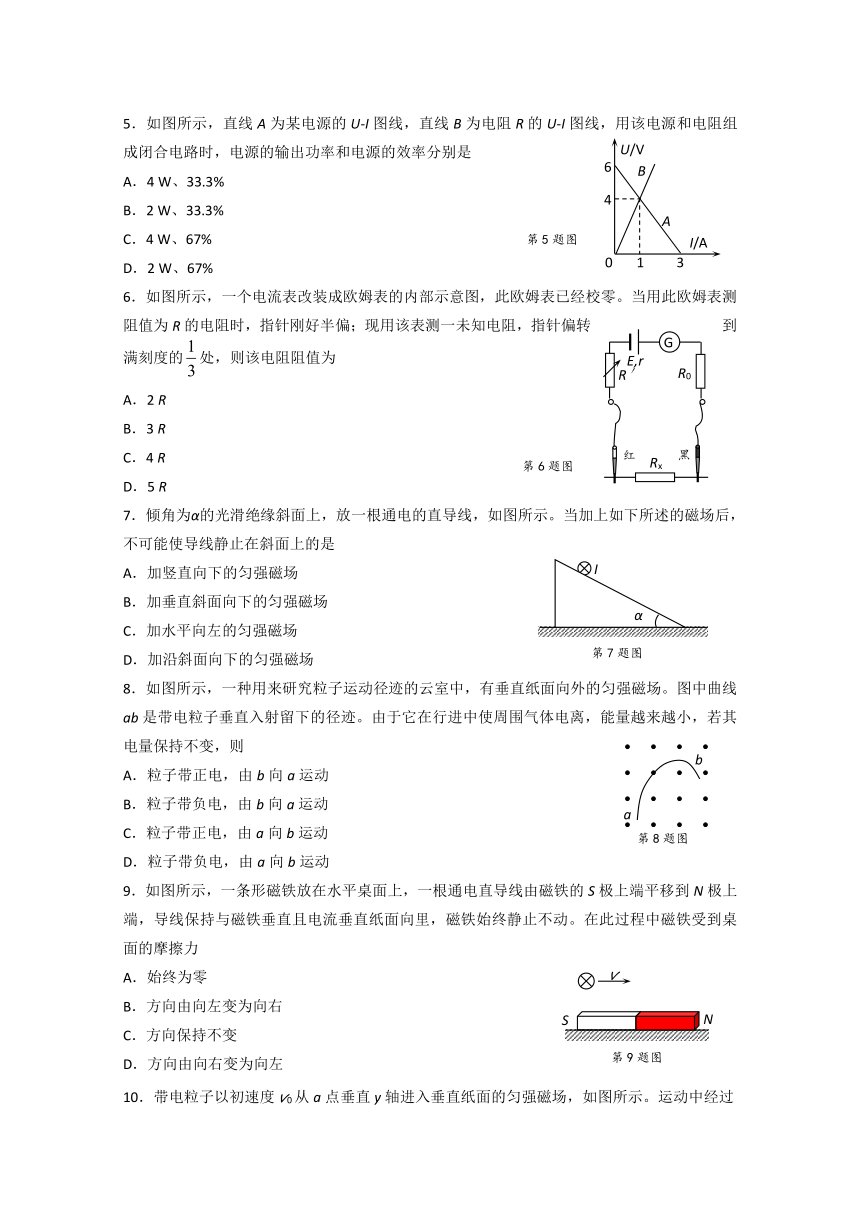

5．如图所示，直线A为某电源的U-I图线，直线B为电阻R的U-I图线，用该电源和电阻组成闭合电路时，电源的输出功率和电源的效率分别是
A．4 W、33.3%
B．2 W、33.3%
C．4 W、67%
D．2 W、67%
6．如图所示，一个电流表改装成欧姆表的内部示意图，此欧姆表已经校零。当用此欧姆表测阻值为R的电阻时，指针刚好半偏；现用该表测一未知电阻，指针偏转到满刻度的处，则该电阻阻值为
A．2 R
B．3 R
C．4 R
D．5 R
7．倾角为α的光滑绝缘斜面上，放一根通电的直导线，如图所示。当加上如下所述的磁场后，不可能使导线静止在斜面上的是
A．加竖直向下的匀强磁场
B．加垂直斜面向下的匀强磁场
C．加水平向左的匀强磁场
D．加沿斜面向下的匀强磁场
8．如图所示，一种用来研究粒子运动径迹的云室中，有垂直纸面向外的匀强磁场。图中曲线ab是带电粒子垂直入射留下的径迹。由于它在行进中使周围气体电离，能量越来越小，若其电量保持不变，则
A．粒子带正电，由b向a运动
B．粒子带负电，由b向a运动
C．粒子带正电，由a向b运动
D．粒子带负电，由a向b运动
9．如图所示，一条形磁铁放在水平桌面上，一根通电直导线由磁铁的S极上端平移到N极上端，导线保持与磁铁垂直且电流垂直纸面向里，磁铁始终静止不动。在此过程中磁铁受到桌面的摩擦力
A．始终为零
B．方向由向左变为向右
C．方向保持不变
D．方向由向右变为向左

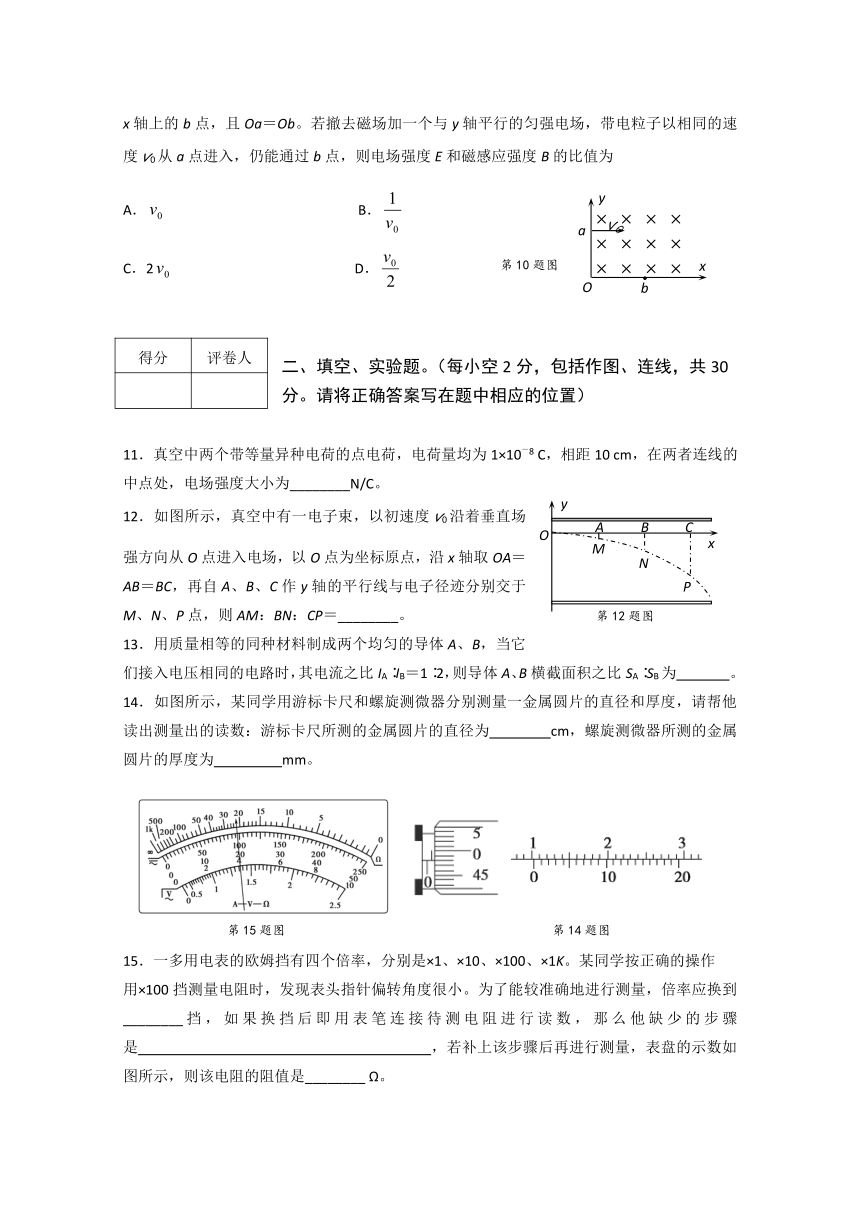

10．带电粒子以初速度v0从a点垂直y轴进入垂直纸面的匀强磁场，如图所示。运动中经过x轴上的b点，且Oa＝Ob。若撤去磁场加一个与y轴平行的匀强电场，带电粒子以相同的速度v0从a点进入，仍能通过b点，则电场强度E和磁感应强度B的比值为
A． B．
C．2 D．
得分
评卷人
二、填空、实验题。（每小空2分，包括作图、连线，共30分。请将正确答案写在题中相应的位置）
11．真空中两个带等量异种电荷的点电荷，电荷量均为1×10－8 C，相距10 cm，在两者连线的中点处，电场强度大小为________N/C。
12．如图所示，真空中有一电子束，以初速度v0沿着垂直场强方向从O点进入电场，以O点为坐标原点，沿x轴取OA＝AB＝BC，再自A、B、C作y轴的平行线与电子径迹分别交于M、N、P点，则AM：BN：CP＝________。
13．用质量相等的同种材料制成两个均匀的导体A、B，当它们接入电压相同的电路时，其电流之比IA∶IB＝1∶2，则导体A、B横截面积之比SA∶SB为 。
14．如图所示，某同学用游标卡尺和螺旋测微器分别测量一金属圆片的直径和厚度，请帮他读出测量出的读数：游标卡尺所测的金属圆片的直径为　 　cm，螺旋测微器所测的金属圆片的厚度为 mm。
15．一多用电表的欧姆挡有四个倍率，分别是×1、×10、×100、×1K。某同学按正确的操作
用×100挡测量电阻时，发现表头指针偏转角度很小。为了能较准确地进行测量，倍率应换到________挡，如果换挡后即用表笔连接待测电阻进行读数，那么他缺少的步骤是 ，若补上该步骤后再进行测量，表盘的示数如图所示，则该电阻的阻值是________ Ω。

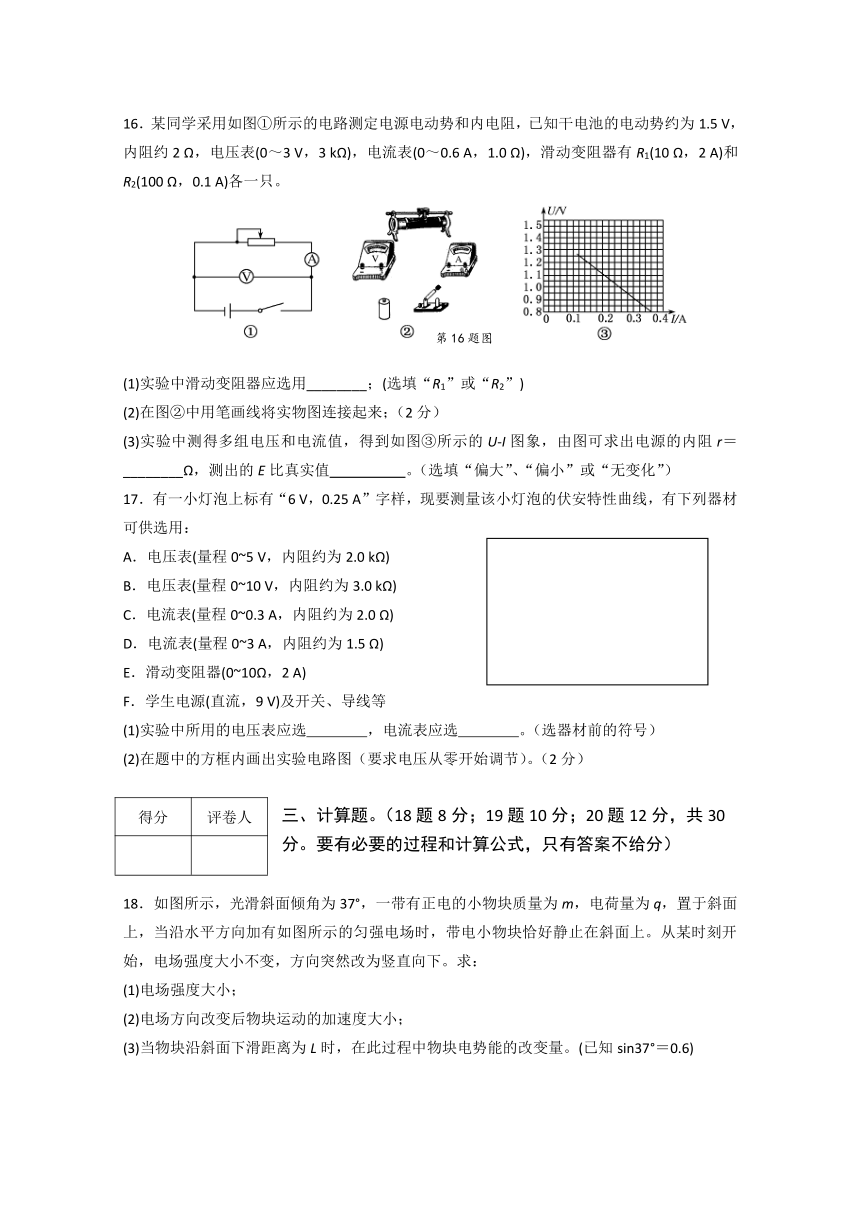

16．某同学采用如图①所示的电路测定电源电动势和内电阻，已知干电池的电动势约为1.5 V，内阻约2 Ω，电压表(0～3 V，3 kΩ)，电流表(0～0.6 A，1.0 Ω)，滑动变阻器有R1(10 Ω，2 A)和R2(100 Ω，0.1 A)各一只。
(1)实验中滑动变阻器应选用________；(选填“R1”或“R2”)
(2)在图②中用笔画线将实物图连接起来；（2分）
(3)实验中测得多组电压和电流值，得到如图③所示的U-I图象，由图可求出电源的内阻r＝________Ω，测出的E比真实值 。（选填“偏大”、“偏小”或“无变化”）
17．有一小灯泡上标有“6 V，0.25 A”字样，现要测量该小灯泡的伏安特性曲线，有下列器材可供选用：
A．电压表(量程0~5 V，内阻约为2.0 kΩ)
B．电压表(量程0~10 V，内阻约为3.0 kΩ)
C．电流表(量程0~0.3 A，内阻约为2.0 Ω)
D．电流表(量程0~3 A，内阻约为1.5 Ω)
E．滑动变阻器(0~10Ω，2 A)
F．学生电源(直流，9 V)及开关、导线等
(1)实验中所用的电压表应选　　　　，电流表应选　　　　。（选器材前的符号）
(2)在题中的方框内画出实验电路图（要求电压从零开始调节）。（2分）
得分
评卷人
三、计算题。（18题8分；19题10分；20题12分，共30分。要有必要的过程和计算公式，只有答案不给分）
18．如图所示，光滑斜面倾角为37°，一带有正电的小物块质量为m，电荷量为q，置于斜面上，当沿水平方向加有如图所示的匀强电场时，带电小物块恰好静止在斜面上。从某时刻开始，电场强度大小不变，方向突然改为竖直向下。求：
(1)电场强度大小；
(2)电场方向改变后物块运动的加速度大小；
(3)当物块沿斜面下滑距离为L时，在此过程中物块电势能的改变量。(已知sin37°＝0.6)
19．如图所示，电源电动势E＝15 V，内电阻r＝2.5 Ω，小灯泡标有“6 V，6 W”，可看做是纯电阻。微型电动机D的内阻r′＝0.5 Ω，开始电键K1闭合，K2断开。滑动变阻器的阻值R调节范围为0~10Ω，当其调到1.5 Ω时，小灯泡和微型电动机均能正常工作，求：
(1)微型电动机正常工作时两端的电压；
(2)微型电动机输出的机械功率；
(3)若再把K2闭合，滑动变阻器R调到何值时其上有最大功率，最大功率是多大？
20．一个正离子，质量为m，电荷量为q，以速率v垂直于屏MN并经屏上一小孔O射入其左边的匀强磁场中，如图所示，已知磁感应强度大小为B，方向垂直纸面向外。正离子的重力不计，整个装置处在真空中。求：
(1)离子进入磁场后打到屏MN上时的位置与O点的距离；
(2)如果离子进入磁场后经时间t到达圆弧上的一点P，证明：连线OP与离子入射方向之间的夹角θ跟t的关系为；
(3)如果离子入射改为沿OP方向，速度大小不变，θ已知，求离子打在MN上与O点的距离以及运动的时间。
芜湖市2014-2015学年度第一学期高二年级模块考试
物理试卷选修3-1参考答案及评分标准
选择题。（40分，每小题4分）
题号
1
2
3
4
5
6
7
8
9
10
答案
D
D
C
D
C
A
D
C
B
C
二、填空、实验题。（每空2分，画图、连线均2分，共30分）
11、7.2×104 12、1:4:9 13、
14、1.025 0.980±0.001
15、×1K 红黑表笔对接，欧姆校零 22000 16、（1）R1
(2)图略 （3）1.89（1.7～2.0之间都给分） 偏小 17、(1)B C (2)
三、计算题。（18题8分，19题10分，20题12分）
18、（1）由受力分析得： （2分）
（2） （2分）
∴ （1分）
（3） （2分）
∴ （1分）
19、(1)∵小灯泡正常工作，∴电路中电流为 (1分)
∴电动机两端的电压为
(1分)
（2）电动机的输入功率 (1分)
内阻上消耗的功率 （1分）
∴输出机械功率为 (1分)
（3）把K2闭合，电动机短路 （1分）
（2分）
当 (2分)
20、（1）离子打到MN上，轨迹为半圆，到O点的距离d为2r （1分）
(1分)
∴ （1分）
（2）如图所示，离子在磁场中运动的圆心角为，由几何
关系得到，=2θ （2分）
∴ （1分） (1分)
∴ （1分）
（3）若离子沿OP方向射入磁场，过OP作垂线，找离子运动的圆心,半径大小不变，由几何关系得到离子打到屏上的距离为：
(2分)
圆弧所对应的圆心角为：
（1分）
此时离子在磁场中运动的时间为：
∴ （1分）
命题：芜湖二中 何臻台（13955337353）
