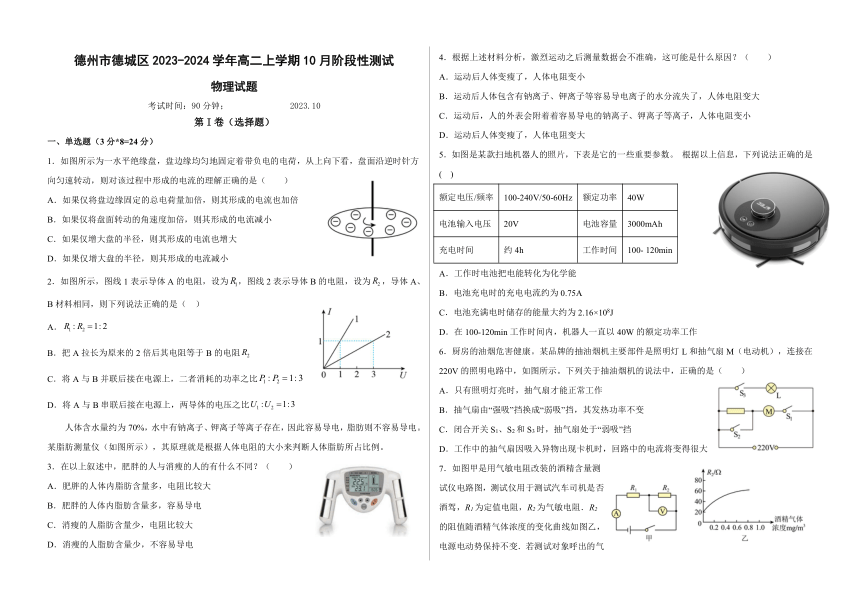

德州市德城区2023-2024学年高二上学期10月阶段性测试
物理试题
考试时间：90分钟； 2023.10
第I卷（选择题）
一、单选题（3分*8=24分）
1．如图所示为一水平绝缘盘，盘边缘均匀地固定着带负电的电荷，从上向下看，盘面沿逆时针方向匀速转动，则对该过程中形成的电流的理解正确的是（ ）
A．如果仅将盘边缘固定的总电荷量加倍，则其形成的电流也加倍
B．如果仅将盘面转动的角速度加倍，则其形成的电流减小
C．如果仅增大盘的半径，则其形成的电流也增大
D．如果仅增大盘的半径，则其形成的电流减小
2．如图所示，图线1表示导体A的电阻，设为，图线2表示导体B的电阻，设为，导体A、B材料相同，则下列说法正确的是（ ）
A．
B．把A拉长为原来的2倍后其电阻等于B的电阻
C．将A与B并联后接在电源上，二者消耗的功率之比
D．将A与B串联后接在电源上，两导体的电压之比
人体含水量约为70%，水中有钠离子、钾离子等离子存在，因此容易导电，脂肪则不容易导电。某脂肪测量仪（如图所示），其原理就是根据人体电阻的大小来判断人体脂肪所占比例。
3．在以上叙述中，肥胖的人与消瘦的人的有什么不同？（ ）
A．肥胖的人体内脂肪含量多，电阻比较大
B．肥胖的人体内脂肪含量多，容易导电
C．消瘦的人脂肪含量少，电阻比较大
D．消瘦的人脂肪含量少，不容易导电
4．根据上述材料分析，激烈运动之后测量数据会不准确，这可能是什么原因？（ ）
A．运动后人体变瘦了，人体电阻变小
B．运动后人体包含有钠离子、钾离子等容易导电离子的水分流失了，人体电阻变大
C．运动后，人的外表会附着着容易导电的钠离子、钾离子等离子，人体电阻变小
D．运动后人体变瘦了，人体电阻变大
5．如图是某款扫地机器人的照片，下表是它的一些重要参数。 根据以上信息，下列说法正确的是( )
额定电压/频率 100-240V/50-60Hz 额定功率 40W
电池输入电压 20V 电池容量 3000mAh
充电时间 约4h 工作时间 100- 120min
A．工作时电池把电能转化为化学能
B．电池充电时的充电电流约为0.75A
C．电池充满电时储存的能量大约为2.16×108J
D．在100-120min工作时间内，机器人一直以40W的额定功率工作
6．厨房的油烟危害健康。某品牌的抽油烟机主要部件是照明灯L和抽气扇M（电动机），连接在220V的照明电路中，如图所示。下列关于抽油烟机的说法中，正确的是（ ）
A．只有照明灯亮时，抽气扇才能正常工作
B．抽气扇由“强吸”挡换成“弱吸”挡，其发热功率不变
C．闭合开关S1、S2和S3时，抽气扇处于“弱吸”挡
D．工作中的抽气扇因吸入异物出现卡机时，回路中的电流将变得很大
7．如图甲是用气敏电阻改装的酒精含量测试仪电路图，测试仪用于测试汽车司机是否酒驾，R1为定值电阻，R2为气敏电阻．R2的阻值随酒精气体浓度的变化曲线如图乙，电源电动势保持不变．若测试对象呼出的气体中酒精气体浓度越大，则（ ）
A．测试仪中电压表的示数越小
B．测试仪中电流表的示数越大
C．测试仪中电源的效率越小
D．电压表示数变化量的绝对值与电流表示数变化量的绝对值之比越大
8．如图1所示，用电源（内阻未知）、毫安表（Ig=5mA，Rg=30Ω）、滑动变阻器等制作成一个简易欧姆表电路图，该同学将两表笔短接，调节滑动变阻器R使毫安表指针满偏，再将阻值为200Ω的电阻接在两表笔之间，此时毫安表指针位置如图2所示。下列说法正确的是（ ）
A．该电源电动势为2V B．图中A处接黑表笔，B处接红表笔
C．刻度2.5mA处标注250Ω D．刻度4mA处标注75Ω
二、多选题（4分*4=16分，错选不选不得分，少选得2分）
9．一根粗细均匀的金属导线，在其两端加上电压U0时，通过导线的电流为I0，导线中自由电子定向移动的平均速度为v，若将导线均匀拉长，使它的横截面半径变为原来的，再给它两端加上电压4U0，则（ ）
A．通过导线的电流为
B．通过导线的电流为
C．导线中自由电子定向移动的平均速率为
D．导线中自由电子定向移动的平均速率为
10．有一灵敏电流计，其表头内阻，满偏电流。以下说法正确的是（ ）
A．将表头并联一个2.5 Ω的电阻就可以改装成0~0.5A的电流表；
B．将表头串联一个14 Ω的电阻就可以改装成0~15V的电压表；
C．把它改成量程为3.0V的电压表，测量某电压时读数为1.0 V，此时流过表头的电流为0.1A
D．将表头改装为一个0~3A的电流表（表盘已改，即满偏时指针所指位置已标上3A）后进行校准时，发现标准电表示数为1.50A电流时，改装电表的示数为1.60A，产生此差异的原因可能是改装时并联的电阻稍大
11．如图所示，直线A为某电源的U—I图像，曲线B为某小灯泡L1的U—I图像的一部分，用该电源和小灯泡L1串联起来组成闭合回路时小灯泡L1恰能正常发光，则下列说法中正确的是（ ）
A．此电源的电动势为4V，内电阻为
B．小灯泡L1的额定电压为3V，额定功率为6W
C．把小灯泡L1换成阻值恒为1Ω的纯电阻，电源的输出功率将变大
D．把小灯泡L1换成阻值恒为1Ω的纯电阻，电源的输出功率不变
12．如图，三个电阻R1、R2、R3的阻值均为R，电源的内阻rA．R2消耗的功率变小
B．R3消耗的功率变大
C．电源输出的功率变大
D．电源内阻消耗的功率变大
第II卷（非选择题）

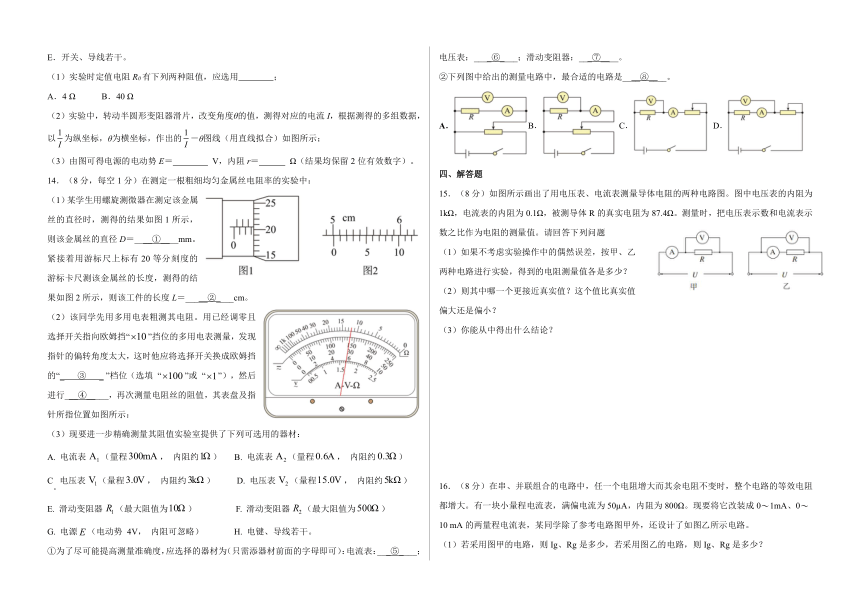

三、实验题（14分）
13．（6分，每空2分）在“测量电源的电动势与内阻”实验中，某同学设计了如图所示的实验电路，所用的实验器材有：
A．待测电源(电动势约为2V，内阻约为几欧)
B．半圆形变阻器(总阻值12 Ω，阻值均匀，带有可指示滑片转过角度θ的刻度盘)
C．电流表(量程为0.6 A，内阻不计)
D．定值电阻R0
E．开关、导线若干。
（1）实验时定值电阻R0有下列两种阻值，应选用 ；
A．4 Ω B．40 Ω
（2）实验中，转动半圆形变阻器滑片，改变角度θ的值，测得对应的电流I，根据测得的多组数据，以为纵坐标，θ为横坐标，作出的－θ图线（用直线拟合）如图所示；
（3）由图可得电源的电动势E＝ V，内阻r＝ Ω（结果均保留2位有效数字）。
14．（8分，每空1分）在测定一根粗细均匀金属丝电阻率的实验中：
（1）某学生用螺旋测微器在测定该金属丝的直径时，测得的结果如图1所示，则该金属丝的直径D＝____①____mm。紧接着用游标尺上标有20等分刻度的游标卡尺测该金属丝的长度，测得的结果如图2所示，则该工件的长度L＝_____②____cm。
（2）该同学先用多用电表粗测其电阻。用已经调零且选择开关指向欧姆挡“”挡位的多用电表测量，发现指针的偏转角度太大，这时他应将选择开关换成欧姆挡的“_ ③ _ ”档位（选填 “”或 “”），然后进行___④_____，再次测量电阻丝的阻值，其表盘及指针所指位置如图所示：
（3）现要进一步精确测量其阻值实验室提供了下列可选用的器材：
A. 电流表（量程， 内阻约） B. 电流表（量程， 内阻约）
C 电压表（量程， 内阻约） D. 电压表（量程， 内阻约）
E. 滑动变阻器（最大阻值为） F. 滑动变阻器（最大阻值为）
G. 电源（电动势 4V， 内阻可忽略） H. 电键、导线若干。
①为了尽可能提高测量准确度，应选择的器材为（只需添器材前面的字母即可）：电流表：___⑤____；电压表：____⑥____；滑动变阻器：___⑦____。
②下列图中给出的测量电路中，最合适的电路是____⑧____。
B． C． D．
四、解答题
15．（8分）如图所示画出了用电压表、电流表测量导体电阻的两种电路图。图中电压表的内阻为1kΩ，电流表的内阻为0.1Ω，被测导体R的真实电阻为87.4Ω。测量时，把电压表示数和电流表示数之比作为电阻的测量值。请回答下列问题
（1）如果不考虑实验操作中的偶然误差，按甲、乙两种电路进行实验，得到的电阻测量值各是多少？
（2）则其中哪一个更接近真实值？这个值比真实值偏大还是偏小？
（3）你能从中得出什么结论？
16．（8分）在串、并联组合的电路中，任一个电阻增大而其余电阻不变时，整个电路的等效电阻都增大。有一块小量程电流表，满偏电流为50 A，内阻为800Ω。现要将它改装成0 1mA、0 10 mA的两量程电流表，某同学除了参考电路图甲外，还设计了如图乙所示电路。
（1）若采用图甲的电路，则Ig、Rg是多少，若采用图乙的电路，则Ig、Rg是多少？
（2）请分析两种电路在实际使用时的特点。
17．（14分）如图所示，电源电动势E=12V，内阻r=1Ω，电阻R1=3Ω，R2=2Ω，R3=4Ω,水平放置的平行板电容器的电容C=100μF，开关S断开后，电容器中的带电粒子处于静止状态，取g=10m/s2，求：
（1）开关S断开时，流过电阻R1的电流；
（2）开关S断开时，电容器所带的电量；
（3）开关S闭合瞬间，带电粒子的加速度大小和方向。
18．（16分）环保、便捷是新能源电动汽车的特点，各大景区均已使用电动车游览观光。某探究小组将电动车的一个车灯卸下来，与滑动变阻器（耐压值很大）和电源（内限不计）串联（如图1），发现当滑动变阻器的阻值为时，车灯能够正常发光，已知车灯组中每个灯的两端的电压与通过它的电流的变化关系曲线如图2所示。某景区电动车电瓶的输出电压为，4个并联的相同规格的车灯和电动机串联连接，车灯均正常发光（如图3）。假设载满游客时的总质量为500kg，在行驶过程中，车与地面之间的阻力等于正压力的k倍，；若电动机内阻为，不计电动机内部摩擦，只考虑电动机的内阻发热损耗能量，重力加速度，求：
（1）每个车灯在正常发光时的工作电压和工作电流（计算和作图分析）；
（2）景区内电动车行驶时，电动机的输出功率；
（3）电动车在水平地面上的最大速度。
德州市德城区2023-2024学年高二上学期10月阶段性测试
物理试题参考答案：
一、选择题
1、A 2、D 3、A 4、C 5、B 6、D 7、C 8、D
9、AC 10、AD 11、BC 12、CD
二、非选择题
13.（6分，每空2分） A 2.0 2.0
14．（8分，每空1分）①3.204~3.206 ②5.015 ③×1 ④欧姆调零 ⑤A ⑥C ⑦E ⑧B
15．（8分）答案：80.4Ω .87.5Ω 由于电压表和电流表的内阻的影响，两种测量电路都存在系统误差，图甲中测量值小于真实值，图乙中测量值大于真实值，但两种电路误差的大小是不一样的。图甲测量小电阻误差更小一些，图乙测量大电阻误差更小一些。
解析：图甲中，电流表测得的电流实际上是电压表和电阻并联部分的总电流，所以电阻的测量值为电压表和电阻并联部分的总电阻，即（3分）
图乙中，电压表测得的电压实际上是电流表和电阻串联部分的总电压，所以电阻的测量值为电流表和电阻串联部分的总电阻，即R测乙=R+RA=(87.4+0.1)Ω=87.5Ω。（3分）
由于电压表和电流表的内阻的影响，两种测量电路都存在系统误差，图甲中测量值小于真实值，图乙中测量值大于真实值，但两种电路误差的大小是不一样的。图甲测量小电阻误差更小一些，图乙测量大电阻误差更小一些。（2分）
16.（8分）答案：(1)R1=4.21Ω ,R2=37.89Ω; R1=4.02Ω, R2=42.1Ω
(2)电路甲更合理。因为电路甲可以防止测量时电流全部流经表头，更加安全可靠。
解析：(1)若采用甲的电路
S接1mA挡时，IgRg=(I1-Ig)(R +R )
S接10mA挡时，Ig(Rg+R )=(I -Ig)R1
解得R =4.21Ω, R =37.89Ω。（3分）
(2)若采用乙的电路
S接1mA挡时，IgRg=(I1-Ig)R
S接10mA挡时，IgRg,=(I2-Ig)R1。
解得R =4.02Ω,R =42.1Ω。（3分）
(2)电路甲更合理。因为电路甲可以防止测量时电流全部流经表头，更加安全可靠。（2分）
17．（14分）（1）2A；（2）；（3），方向竖直向上
【详解】（1）（3分）开关S断开后，R1与R2串联，流过电阻R1的电流为
（2）（3分）开关S断开时，电容器两端电电势差与R2电压相等，则
根据电容的定义式有
（3）（6分）设粒子的质量为m，电荷量为q，平行板电容器两板间的距离为d。
开关S断开后，电容器两极板间的电压为
由于粒子静止，则有
开关S闭合后，电容器两极板间的电压为
因为，由牛顿第二定律知，粒子加速度方向竖直向上，由上可得
则粒子的加速度大小为
18．（16分）（1）20V，2.5A；（2）2000W；（3）4m/s
【详解】（1）（4分）设行车灯的正常工作电压和工作电流为U、，则由图可知，根据闭合电路欧姆定律，可得
解得
在图上画出此表达式所对应的图像，得到如下图所示的直线
由图可知直线和曲线的交点坐标为（20V，2.5A）所以行车灯的正常工作电压和工作电流分为20V，2.5A。
（2）（8分）每个车灯均正常发光，则通过电动机的电流
电动机的电压
电动机的输入功率
电动机内阻的发热功率
电动机行驶时输出的机械功率
（3）（4分）在水平地面上行驶时，电动车行驶时所受阻力
电动车以最大速度匀速行驶时动力
解得
物理试题
考试时间：90分钟； 2023.10
第I卷（选择题）
一、单选题（3分*8=24分）
1．如图所示为一水平绝缘盘，盘边缘均匀地固定着带负电的电荷，从上向下看，盘面沿逆时针方向匀速转动，则对该过程中形成的电流的理解正确的是（ ）
A．如果仅将盘边缘固定的总电荷量加倍，则其形成的电流也加倍
B．如果仅将盘面转动的角速度加倍，则其形成的电流减小
C．如果仅增大盘的半径，则其形成的电流也增大
D．如果仅增大盘的半径，则其形成的电流减小
2．如图所示，图线1表示导体A的电阻，设为，图线2表示导体B的电阻，设为，导体A、B材料相同，则下列说法正确的是（ ）
A．
B．把A拉长为原来的2倍后其电阻等于B的电阻
C．将A与B并联后接在电源上，二者消耗的功率之比
D．将A与B串联后接在电源上，两导体的电压之比
人体含水量约为70%，水中有钠离子、钾离子等离子存在，因此容易导电，脂肪则不容易导电。某脂肪测量仪（如图所示），其原理就是根据人体电阻的大小来判断人体脂肪所占比例。
3．在以上叙述中，肥胖的人与消瘦的人的有什么不同？（ ）
A．肥胖的人体内脂肪含量多，电阻比较大
B．肥胖的人体内脂肪含量多，容易导电
C．消瘦的人脂肪含量少，电阻比较大
D．消瘦的人脂肪含量少，不容易导电
4．根据上述材料分析，激烈运动之后测量数据会不准确，这可能是什么原因？（ ）
A．运动后人体变瘦了，人体电阻变小
B．运动后人体包含有钠离子、钾离子等容易导电离子的水分流失了，人体电阻变大
C．运动后，人的外表会附着着容易导电的钠离子、钾离子等离子，人体电阻变小
D．运动后人体变瘦了，人体电阻变大
5．如图是某款扫地机器人的照片，下表是它的一些重要参数。 根据以上信息，下列说法正确的是( )
额定电压/频率 100-240V/50-60Hz 额定功率 40W
电池输入电压 20V 电池容量 3000mAh
充电时间 约4h 工作时间 100- 120min
A．工作时电池把电能转化为化学能
B．电池充电时的充电电流约为0.75A
C．电池充满电时储存的能量大约为2.16×108J
D．在100-120min工作时间内，机器人一直以40W的额定功率工作
6．厨房的油烟危害健康。某品牌的抽油烟机主要部件是照明灯L和抽气扇M（电动机），连接在220V的照明电路中，如图所示。下列关于抽油烟机的说法中，正确的是（ ）
A．只有照明灯亮时，抽气扇才能正常工作
B．抽气扇由“强吸”挡换成“弱吸”挡，其发热功率不变
C．闭合开关S1、S2和S3时，抽气扇处于“弱吸”挡
D．工作中的抽气扇因吸入异物出现卡机时，回路中的电流将变得很大
7．如图甲是用气敏电阻改装的酒精含量测试仪电路图，测试仪用于测试汽车司机是否酒驾，R1为定值电阻，R2为气敏电阻．R2的阻值随酒精气体浓度的变化曲线如图乙，电源电动势保持不变．若测试对象呼出的气体中酒精气体浓度越大，则（ ）
A．测试仪中电压表的示数越小
B．测试仪中电流表的示数越大
C．测试仪中电源的效率越小
D．电压表示数变化量的绝对值与电流表示数变化量的绝对值之比越大
8．如图1所示，用电源（内阻未知）、毫安表（Ig=5mA，Rg=30Ω）、滑动变阻器等制作成一个简易欧姆表电路图，该同学将两表笔短接，调节滑动变阻器R使毫安表指针满偏，再将阻值为200Ω的电阻接在两表笔之间，此时毫安表指针位置如图2所示。下列说法正确的是（ ）
A．该电源电动势为2V B．图中A处接黑表笔，B处接红表笔
C．刻度2.5mA处标注250Ω D．刻度4mA处标注75Ω
二、多选题（4分*4=16分，错选不选不得分，少选得2分）
9．一根粗细均匀的金属导线，在其两端加上电压U0时，通过导线的电流为I0，导线中自由电子定向移动的平均速度为v，若将导线均匀拉长，使它的横截面半径变为原来的，再给它两端加上电压4U0，则（ ）
A．通过导线的电流为
B．通过导线的电流为
C．导线中自由电子定向移动的平均速率为
D．导线中自由电子定向移动的平均速率为
10．有一灵敏电流计，其表头内阻，满偏电流。以下说法正确的是（ ）
A．将表头并联一个2.5 Ω的电阻就可以改装成0~0.5A的电流表；
B．将表头串联一个14 Ω的电阻就可以改装成0~15V的电压表；
C．把它改成量程为3.0V的电压表，测量某电压时读数为1.0 V，此时流过表头的电流为0.1A
D．将表头改装为一个0~3A的电流表（表盘已改，即满偏时指针所指位置已标上3A）后进行校准时，发现标准电表示数为1.50A电流时，改装电表的示数为1.60A，产生此差异的原因可能是改装时并联的电阻稍大
11．如图所示，直线A为某电源的U—I图像，曲线B为某小灯泡L1的U—I图像的一部分，用该电源和小灯泡L1串联起来组成闭合回路时小灯泡L1恰能正常发光，则下列说法中正确的是（ ）
A．此电源的电动势为4V，内电阻为
B．小灯泡L1的额定电压为3V，额定功率为6W
C．把小灯泡L1换成阻值恒为1Ω的纯电阻，电源的输出功率将变大
D．把小灯泡L1换成阻值恒为1Ω的纯电阻，电源的输出功率不变
12．如图，三个电阻R1、R2、R3的阻值均为R，电源的内阻r
B．R3消耗的功率变大
C．电源输出的功率变大
D．电源内阻消耗的功率变大
第II卷（非选择题）
三、实验题（14分）
13．（6分，每空2分）在“测量电源的电动势与内阻”实验中，某同学设计了如图所示的实验电路，所用的实验器材有：
A．待测电源(电动势约为2V，内阻约为几欧)
B．半圆形变阻器(总阻值12 Ω，阻值均匀，带有可指示滑片转过角度θ的刻度盘)
C．电流表(量程为0.6 A，内阻不计)
D．定值电阻R0
E．开关、导线若干。
（1）实验时定值电阻R0有下列两种阻值，应选用 ；
A．4 Ω B．40 Ω
（2）实验中，转动半圆形变阻器滑片，改变角度θ的值，测得对应的电流I，根据测得的多组数据，以为纵坐标，θ为横坐标，作出的－θ图线（用直线拟合）如图所示；
（3）由图可得电源的电动势E＝ V，内阻r＝ Ω（结果均保留2位有效数字）。
14．（8分，每空1分）在测定一根粗细均匀金属丝电阻率的实验中：
（1）某学生用螺旋测微器在测定该金属丝的直径时，测得的结果如图1所示，则该金属丝的直径D＝____①____mm。紧接着用游标尺上标有20等分刻度的游标卡尺测该金属丝的长度，测得的结果如图2所示，则该工件的长度L＝_____②____cm。
（2）该同学先用多用电表粗测其电阻。用已经调零且选择开关指向欧姆挡“”挡位的多用电表测量，发现指针的偏转角度太大，这时他应将选择开关换成欧姆挡的“_ ③ _ ”档位（选填 “”或 “”），然后进行___④_____，再次测量电阻丝的阻值，其表盘及指针所指位置如图所示：
（3）现要进一步精确测量其阻值实验室提供了下列可选用的器材：
A. 电流表（量程， 内阻约） B. 电流表（量程， 内阻约）
C 电压表（量程， 内阻约） D. 电压表（量程， 内阻约）
E. 滑动变阻器（最大阻值为） F. 滑动变阻器（最大阻值为）
G. 电源（电动势 4V， 内阻可忽略） H. 电键、导线若干。
①为了尽可能提高测量准确度，应选择的器材为（只需添器材前面的字母即可）：电流表：___⑤____；电压表：____⑥____；滑动变阻器：___⑦____。
②下列图中给出的测量电路中，最合适的电路是____⑧____。
B． C． D．
四、解答题
15．（8分）如图所示画出了用电压表、电流表测量导体电阻的两种电路图。图中电压表的内阻为1kΩ，电流表的内阻为0.1Ω，被测导体R的真实电阻为87.4Ω。测量时，把电压表示数和电流表示数之比作为电阻的测量值。请回答下列问题
（1）如果不考虑实验操作中的偶然误差，按甲、乙两种电路进行实验，得到的电阻测量值各是多少？
（2）则其中哪一个更接近真实值？这个值比真实值偏大还是偏小？
（3）你能从中得出什么结论？
16．（8分）在串、并联组合的电路中，任一个电阻增大而其余电阻不变时，整个电路的等效电阻都增大。有一块小量程电流表，满偏电流为50 A，内阻为800Ω。现要将它改装成0 1mA、0 10 mA的两量程电流表，某同学除了参考电路图甲外，还设计了如图乙所示电路。
（1）若采用图甲的电路，则Ig、Rg是多少，若采用图乙的电路，则Ig、Rg是多少？
（2）请分析两种电路在实际使用时的特点。
17．（14分）如图所示，电源电动势E=12V，内阻r=1Ω，电阻R1=3Ω，R2=2Ω，R3=4Ω,水平放置的平行板电容器的电容C=100μF，开关S断开后，电容器中的带电粒子处于静止状态，取g=10m/s2，求：
（1）开关S断开时，流过电阻R1的电流；
（2）开关S断开时，电容器所带的电量；
（3）开关S闭合瞬间，带电粒子的加速度大小和方向。
18．（16分）环保、便捷是新能源电动汽车的特点，各大景区均已使用电动车游览观光。某探究小组将电动车的一个车灯卸下来，与滑动变阻器（耐压值很大）和电源（内限不计）串联（如图1），发现当滑动变阻器的阻值为时，车灯能够正常发光，已知车灯组中每个灯的两端的电压与通过它的电流的变化关系曲线如图2所示。某景区电动车电瓶的输出电压为，4个并联的相同规格的车灯和电动机串联连接，车灯均正常发光（如图3）。假设载满游客时的总质量为500kg，在行驶过程中，车与地面之间的阻力等于正压力的k倍，；若电动机内阻为，不计电动机内部摩擦，只考虑电动机的内阻发热损耗能量，重力加速度，求：
（1）每个车灯在正常发光时的工作电压和工作电流（计算和作图分析）；
（2）景区内电动车行驶时，电动机的输出功率；
（3）电动车在水平地面上的最大速度。
德州市德城区2023-2024学年高二上学期10月阶段性测试
物理试题参考答案：
一、选择题
1、A 2、D 3、A 4、C 5、B 6、D 7、C 8、D
9、AC 10、AD 11、BC 12、CD
二、非选择题
13.（6分，每空2分） A 2.0 2.0
14．（8分，每空1分）①3.204~3.206 ②5.015 ③×1 ④欧姆调零 ⑤A ⑥C ⑦E ⑧B
15．（8分）答案：80.4Ω .87.5Ω 由于电压表和电流表的内阻的影响，两种测量电路都存在系统误差，图甲中测量值小于真实值，图乙中测量值大于真实值，但两种电路误差的大小是不一样的。图甲测量小电阻误差更小一些，图乙测量大电阻误差更小一些。
解析：图甲中，电流表测得的电流实际上是电压表和电阻并联部分的总电流，所以电阻的测量值为电压表和电阻并联部分的总电阻，即（3分）
图乙中，电压表测得的电压实际上是电流表和电阻串联部分的总电压，所以电阻的测量值为电流表和电阻串联部分的总电阻，即R测乙=R+RA=(87.4+0.1)Ω=87.5Ω。（3分）
由于电压表和电流表的内阻的影响，两种测量电路都存在系统误差，图甲中测量值小于真实值，图乙中测量值大于真实值，但两种电路误差的大小是不一样的。图甲测量小电阻误差更小一些，图乙测量大电阻误差更小一些。（2分）
16.（8分）答案：(1)R1=4.21Ω ,R2=37.89Ω; R1=4.02Ω, R2=42.1Ω
(2)电路甲更合理。因为电路甲可以防止测量时电流全部流经表头，更加安全可靠。
解析：(1)若采用甲的电路
S接1mA挡时，IgRg=(I1-Ig)(R +R )
S接10mA挡时，Ig(Rg+R )=(I -Ig)R1
解得R =4.21Ω, R =37.89Ω。（3分）
(2)若采用乙的电路
S接1mA挡时，IgRg=(I1-Ig)R
S接10mA挡时，IgRg,=(I2-Ig)R1。
解得R =4.02Ω,R =42.1Ω。（3分）
(2)电路甲更合理。因为电路甲可以防止测量时电流全部流经表头，更加安全可靠。（2分）
17．（14分）（1）2A；（2）；（3），方向竖直向上
【详解】（1）（3分）开关S断开后，R1与R2串联，流过电阻R1的电流为
（2）（3分）开关S断开时，电容器两端电电势差与R2电压相等，则
根据电容的定义式有
（3）（6分）设粒子的质量为m，电荷量为q，平行板电容器两板间的距离为d。
开关S断开后，电容器两极板间的电压为
由于粒子静止，则有
开关S闭合后，电容器两极板间的电压为
因为，由牛顿第二定律知，粒子加速度方向竖直向上，由上可得
则粒子的加速度大小为
18．（16分）（1）20V，2.5A；（2）2000W；（3）4m/s
【详解】（1）（4分）设行车灯的正常工作电压和工作电流为U、，则由图可知，根据闭合电路欧姆定律，可得
解得
在图上画出此表达式所对应的图像，得到如下图所示的直线
由图可知直线和曲线的交点坐标为（20V，2.5A）所以行车灯的正常工作电压和工作电流分为20V，2.5A。
（2）（8分）每个车灯均正常发光，则通过电动机的电流
电动机的电压
电动机的输入功率
电动机内阻的发热功率
电动机行驶时输出的机械功率
（3）（4分）在水平地面上行驶时，电动车行驶时所受阻力
电动车以最大速度匀速行驶时动力
解得
