29.2.5 三视图(浙江省台州市)

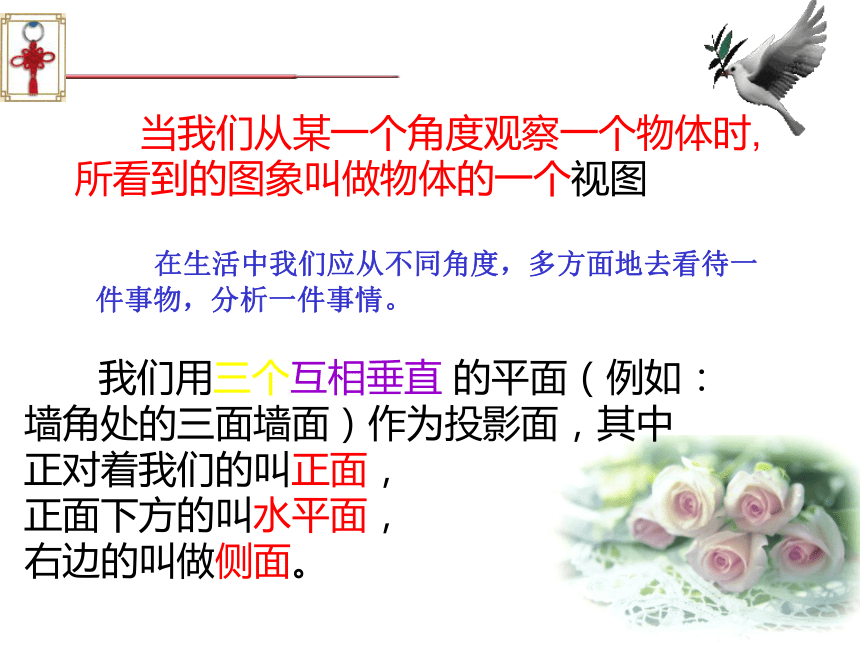

课件29张PPT。29.2.5三视图5 当我们从某一个角度观察一个物体时,
所看到的图象叫做物体的一个视图 在生活中我们应从不同角度，多方面地去看待一件事物，分析一件事情。 我们用三个互相垂直 的平面（例如：
墙角处的三面墙面）作为投影面，其中
正对着我们的叫正面，
正面下方的叫水平面，

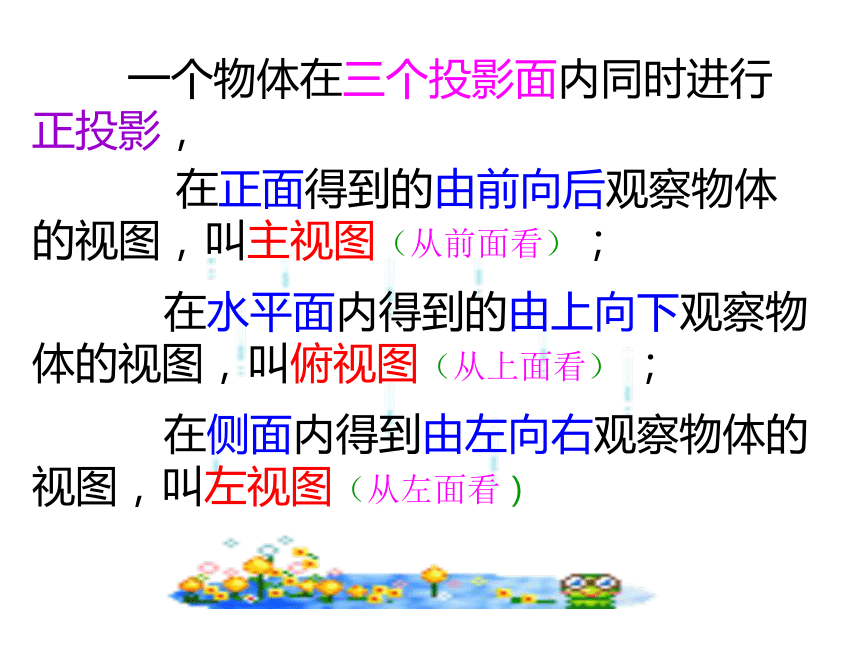

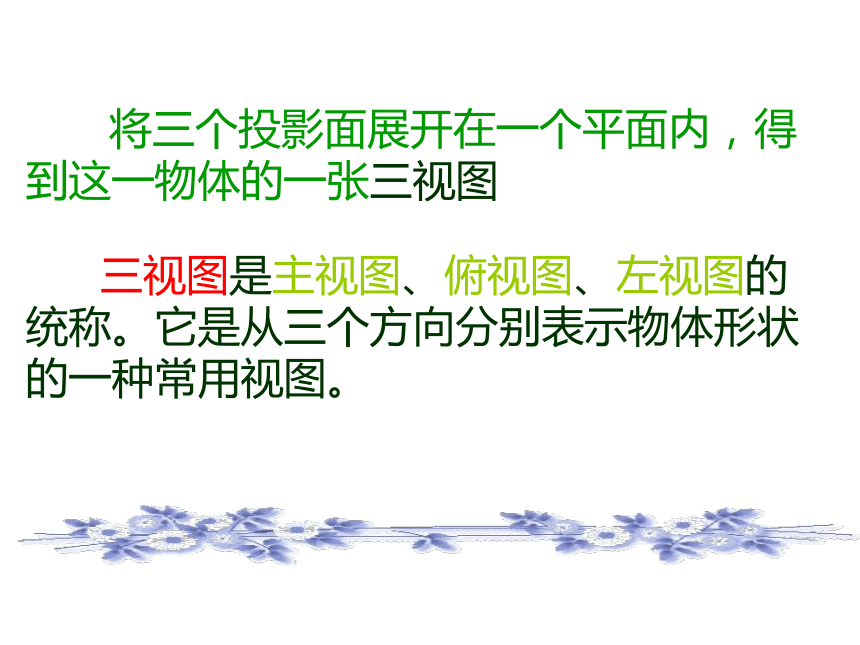

右边的叫做侧面。 在正面得到的由前向后观察物体的视图，叫主视图（从前面看）； 一个物体在三个投影面内同时进行正投影， 在侧面内得到由左向右观察物体的视图，叫左视图（从左面看） 在水平面内得到的由上向下观察物体的视图，叫俯视图（从上面看） ； 三视图是主视图、俯视图、左视图的
统称。它是从三个方向分别表示物体形状

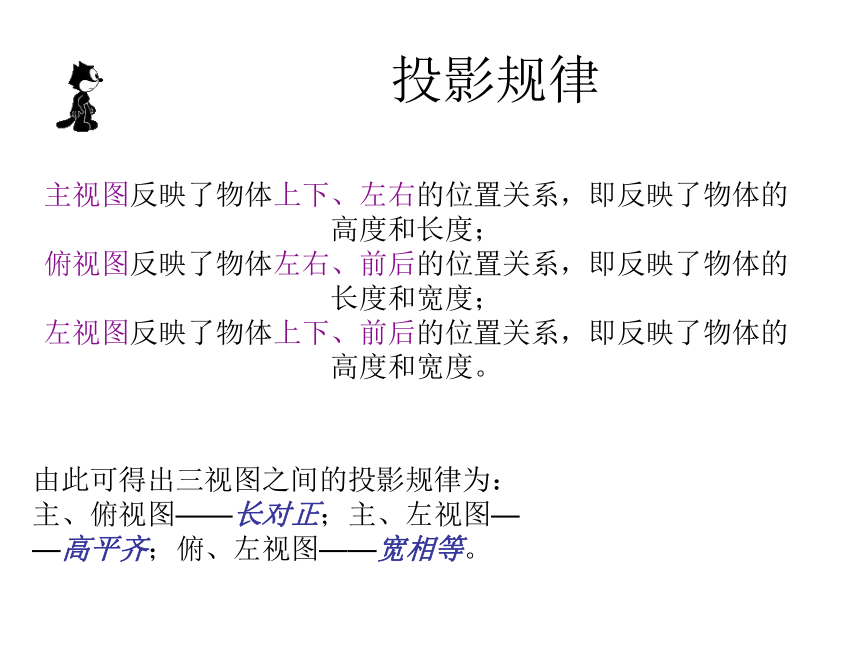

的一种常用视图。 将三个投影面展开在一个平面内，得到这一物体的一张三视图投影规律主视图反映了物体上下、左右的位置关系，即反映了物体的　高度和长度；
俯视图反映了物体左右、前后的位置关系，即反映了物体的长度和宽度；
左视图反映了物体上下、前后的位置关系，即反映了物体的高度和宽度。
　　由此可得出三视图之间的投影规律为：

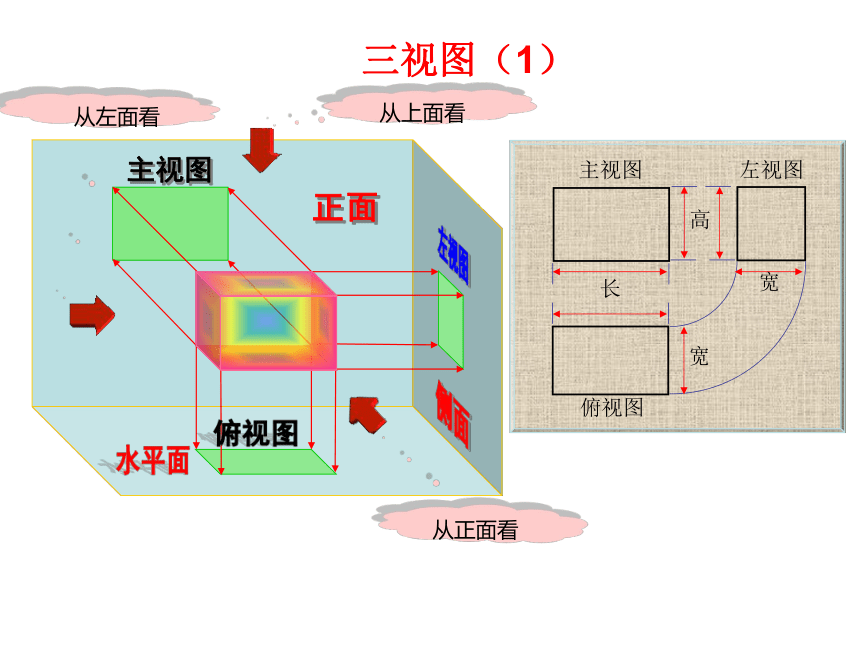

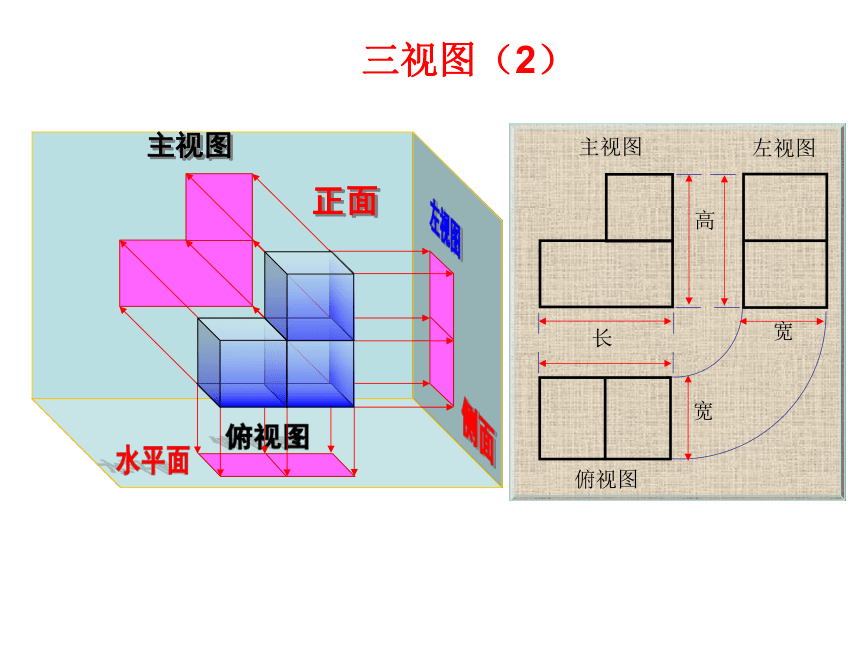

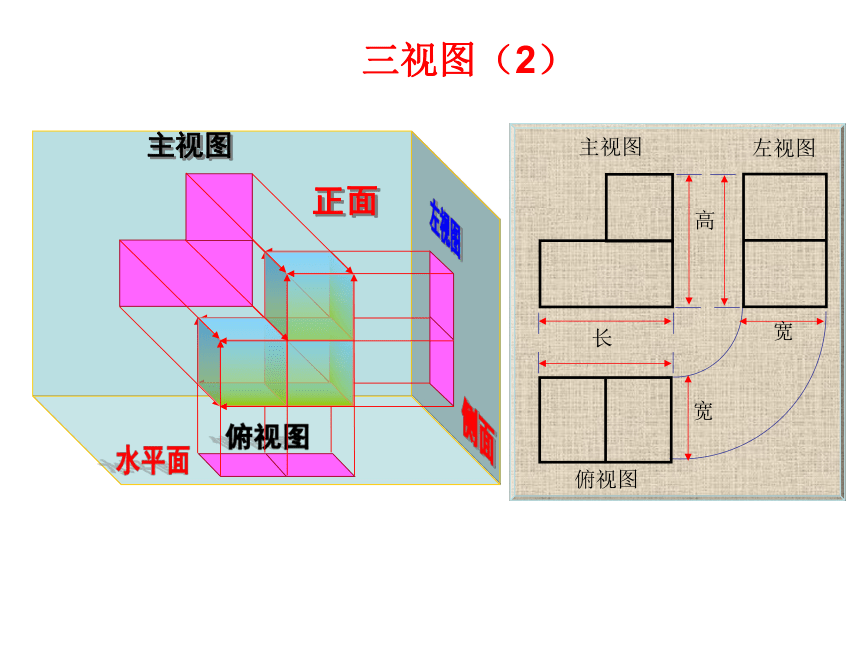

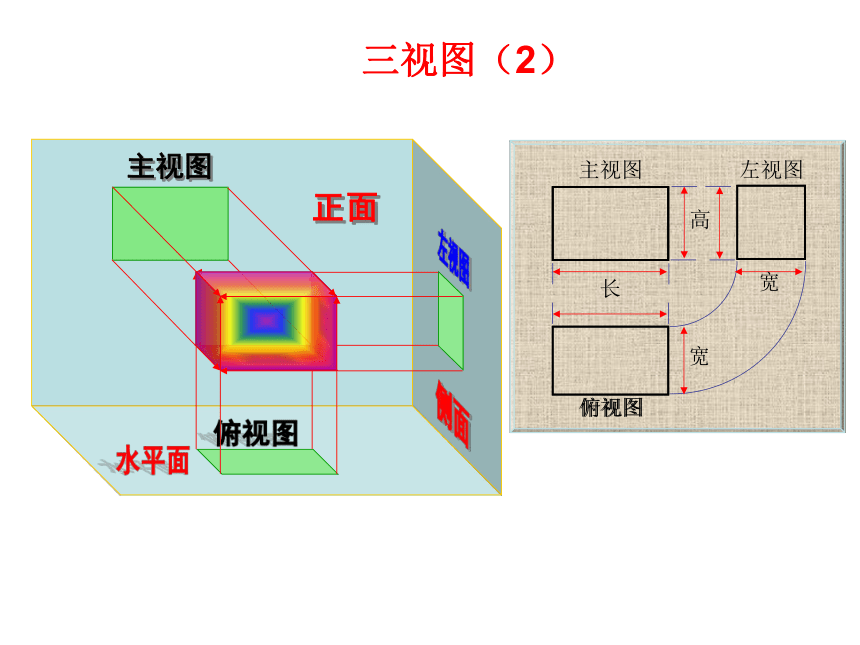

主、俯视图——长对正；主、左视图——高平齐；俯、左视图——宽相等。?主视图主视图俯视图左视图正面从上面看从正面看从左面看三视图（1）左视图侧面水平面俯视图主视图主视图俯视图左视图正面三视图（2）左视图侧面水平面俯视图俯视图主视图主视图左视图正面三视图（2）左视图侧面水平面俯视图俯视图主视图主视图左视图正面三视图（2）左视图侧面水平面俯视图俯视图主视图左视图俯视图高对齐长对齐宽相等正方形正方形三视图画法要点例1 前面我们讨论了由立体图形(实物)画出三视图,下面我们讨论由三视图想象出的立体图形(实物).分析:由三视图想象立体图形时,要先分别根据主视图、俯视图和左视图想象立体图形的前面上面和左侧面,然后再综合起来考虑整体图形. 前面我们讨论了由立体图形(实物)画出三视图,下面我们讨论由三视图想象出的立体图形(实物).解:(1)从三个方向看立体图形,图象都是矩形,可以想象出:整体是长方体.(2)从正面、侧面看立体图形,图象都是等腰三角形;从上面看,图角是图;可以想象出:整体是圆锥.例2根据物体的三视图,描述物体的形状.请对照在三视图与想象出的立体图形,指出三视图中各线条分别是立体图形哪部分的投影. 分析:由主视图可知,物体正面是画正五边形;由俯视图可知,由上向下看物体是矩形的,且有一条棱(中间的实线)可见到,两条棱(虚线)被遮挡;由左视图可知,物体的侧面是矩形的,且有一条棱(中间实线)可见到,综合各视图可知,物体是五棱柱形.解:物体是五棱柱形状的.练习1.由三视图想象实物形状;练习2.由三视图想象实物形状;例3 某工厂要加工一密罐,设计者给出了密封罐的三视图,请你按照三视图确定制作每个密封罐所需钢板的面积.分析:对于某些立体图形,沿着其中一些线(例如棱柱的棱)剪开,可以把立体图形的表面展开成一个平面图形----展形图,在实际的生产中,三视图和展开图往往结合在一起使用,解决本题的思路是:三视图想象出密封罐的立体形状,再进一步画出展开图,从而计算面积.解:由展开图可知,制作一个密封罐所需钢板的面积为:练习1.根据几何体的三视图画出它的表面展开图：2. 由三视图描述实物形状，画出物体表面展开图2. 由三视图描述实物形状，画出物体表面展开图主视图左视图俯视图P124 5题根据下面的三视图说出这个几何体是怎样由四个
正方体组合而成的练习P124 6 画出三视图练习P124 6 画出三视图练习P124 7 画出三视图练习P124 7 画出三视图练习P123 2 画出图中的几何体的三视图：练习P123 2 画出图中的几何体的三视图：练习P 123 2 画出图中的几何体的三视图：练习
