第三章
光和眼睛
1
2
专题概述
随堂检测

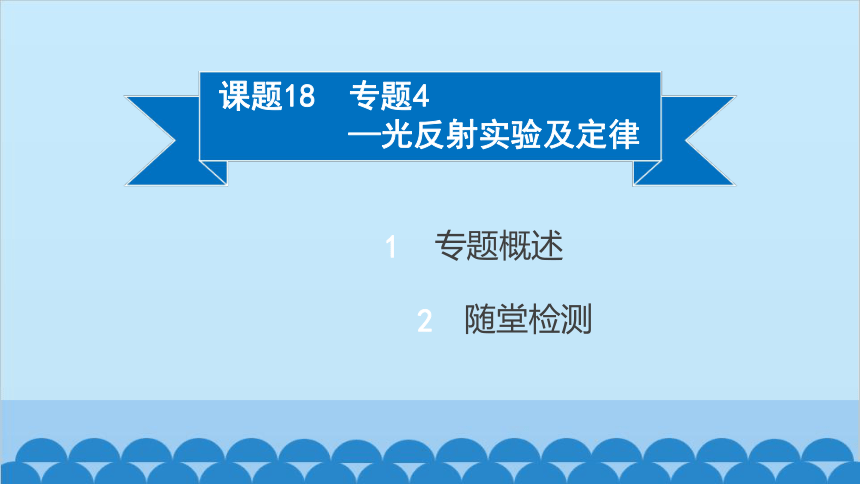

课题18　专题4
—光反射实验及定律
专题概述

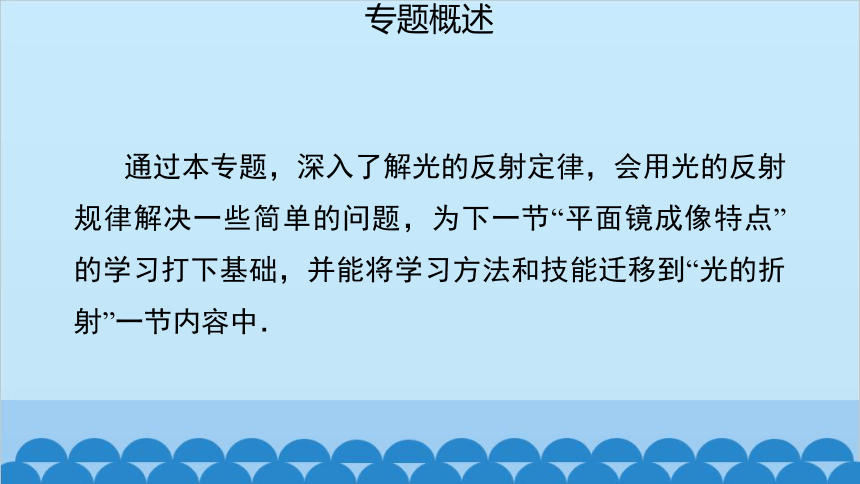

通过本专题，深入了解光的反射定律，会用光的反射规律解决一些简单的问题，为下一节“平面镜成像特点”的学习打下基础，并能将学习方法和技能迁移到“光的折射”一节内容中．
专题概述

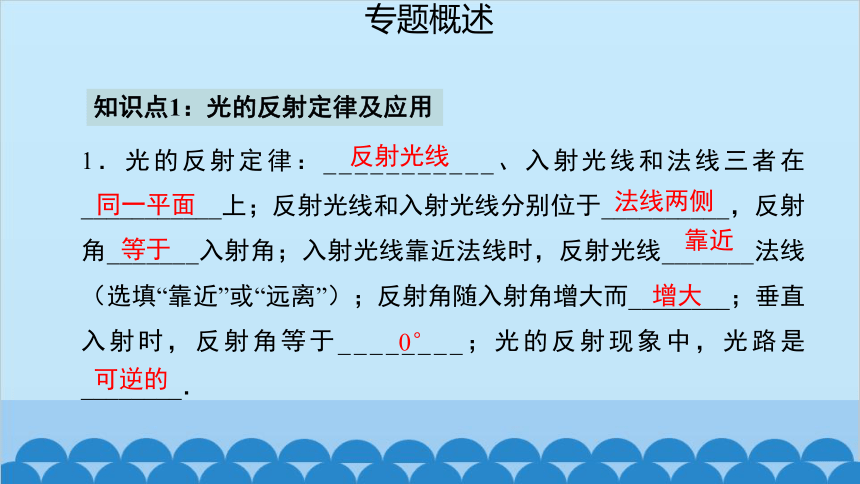

知识点1：光的反射定律及应用
1．光的反射定律：___________、入射光线和法线三者在___________上；反射光线和入射光线分别位于__________，反射角_______入射角；入射光线靠近法线时，反射光线_______法线（选填“靠近”或“远离”）；反射角随入射角增大而________；垂直入射时，反射角等于________；光的反射现象中，光路是________．
反射光线
同一平面
法线两侧
等于
靠近
增大
0°
可逆的
专题概述

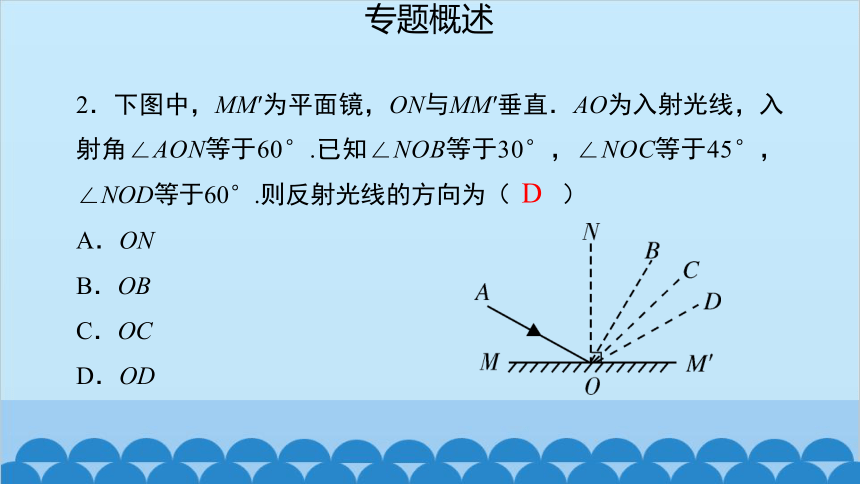

2．下图中，MM′为平面镜，ON与MM′垂直．AO为入射光线，入射角∠AON等于60°.已知∠NOB等于30°，∠NOC等于45°，∠NOD等于60°.则反射光线的方向为（　　）
A．ON
B．OB
C．OC
D．OD
D
专题概述

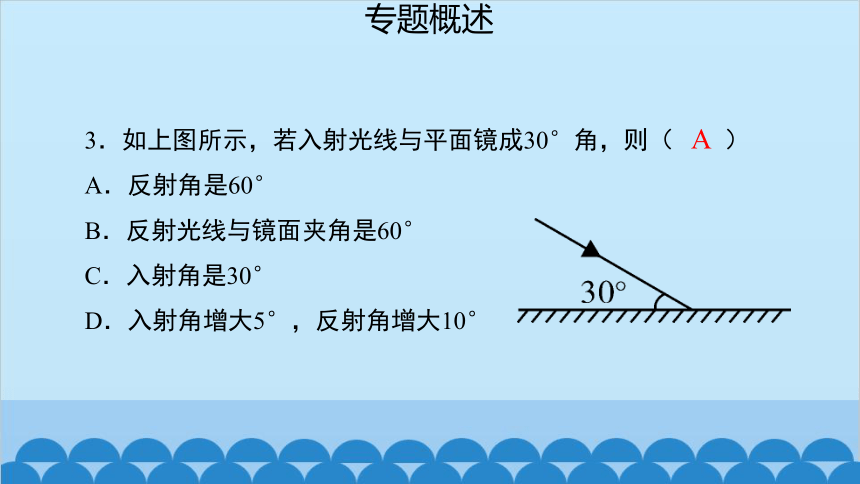

3．如上图所示，若入射光线与平面镜成30°角，则（　　）
A．反射角是60°
B．反射光线与镜面夹角是60°
C．入射角是30°
D．入射角增大5°，反射角增大10°
A
专题概述

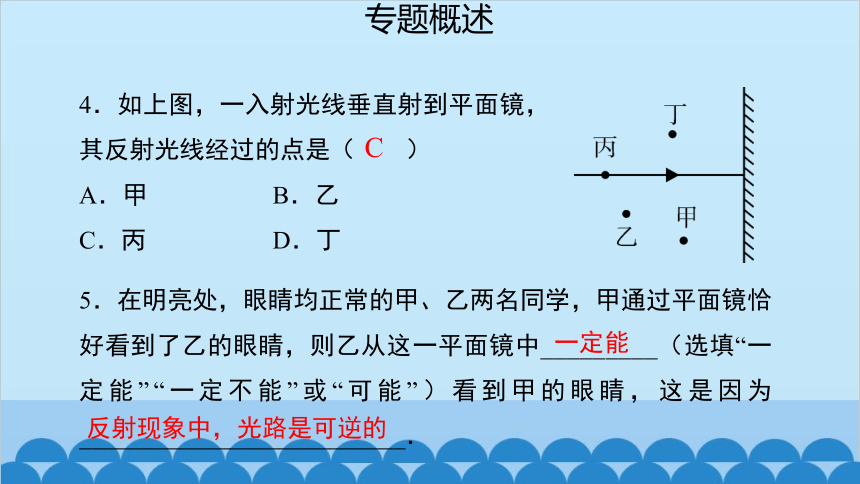

4．如上图，一入射光线垂直射到平面镜，其反射光线经过的点是（　　）
A．甲 B．乙
C．丙 D．丁
C
5．在明亮处，眼睛均正常的甲、乙两名同学，甲通过平面镜恰好看到了乙的眼睛，则乙从这一平面镜中_________（选填“一定能”“一定不能”或“可能”）看到甲的眼睛，这是因为__________________________．
一定能
反射现象中，光路是可逆的
专题概述
6．如上图所示是一种液面升降监测装置原理图．点光源S发出的一束激光与水平液面成40°角射向平静的液面，入射光线与反射光线的夹角为 ________；光经液面反射后射到液面上方水平标尺上的S′点，当液面下降时，光点S′将________（选填“向左”“向右”或“不会”）移动．
100°
向右
专题概述
知识点2：光的反射实验
7．利用如下图装置进行“探究光的反射规律”实验：
次数 入射角 反射角
1 15° 75°
2 30° 60°
3 45° 45°
专题概述
（1）将一束光贴着纸板E沿AO射到O点，若将纸板F沿ON向前或向后折，观察纸板F上能否看到__________，这样做的目的是探究_______________________________________________．
（2）光屏在实验中所起的作用是____________，将其__________________________放置．
（3）将入射光线AO向法线靠近时，看到反射光线OB_________（选填“靠近”或“远离”）法线．
反射光线
反射光线、入射光线、法线是否在同一平面内
显示光路
竖直
(或垂直于镜面)
靠近
专题概述
（4）把纸板的右半面F向前折或向后折，如图2所示，还________（选填“能”或“不能”）观察到反射光线，反射光线________（选填“存在”或“不存在”），实验结论是_________________________________________________．
（5）改变入射角的度数，反射角也随之改变，测量它们的大小并记录，结论是_____________________.
不能
存在
反射光线、入射光线、
法线在同一平面内
反射角等于入射角
专题概述
（6）如图3，将入射光线沿着反射光线的方向射入，发现反射光线沿着原来入射光线方向射出，这个现象说明：_____________________.
（7）课后，小明同学利用同一套实验器材，选择入射角为15°、30°、45°的三条光线进行实验，结果得到了不同的数据，如上表所示，经检查，三次试验中各角度的测量值都是准确的，但总结的规律却与反射定律相违背，你认为其中的原因应该是_____________________________．
反射现象中，光路可逆
误将反射光线与镜面夹角当成反射角
专题概述
8．如下图所示，在探究光的反射定律时，将一块平面镜
放在水平桌面上，再把一块纸板垂直放置在平面镜上．
一束入射光AO沿纸板入射，纸板是为了显示光路，
下列说法错误的是（　　）
A.在实验的过程中，需要将纸板F向前或向后折，目的是探究反射光
OB、入射光AO、法线ON是否在同一平面上
B．当纸板与平面镜不垂直时，它的反射光仍显示在纸板上
C．当纸板与平面镜不垂直时，它的反射光、入射光AO、法线仍在同一
平面上
D．改变入射角的大小再做几次实验是为了避免结论的偶然性
B
随堂检测
1．考试期间，对同学们“看卷”所画的光路图，正确的是（　　）
A 　　　 B 　　 C 　　　 D
B
随堂检测
2．光线照射到平面镜上，若入射光线不动使平面镜转动5°角，则反射光线与入射光线之间的夹角变化是（　　）
A．减小5°或增加5° B．减小10°或增加10°
C．一定增加5° D．一定减小
B
随堂检测
3．如下图所示，互相垂直的两平面镜固定在可以绕轴O在纸平面上转动的架子上．当入射光线方向不变，使架子转动时，反射出的光线的方向将（　　）
A．不变 B．向下偏
C．向上偏 D．无法判断
A
随堂检测
4．小红同学在探究光的反射规律实验时，所用的装置如下图所示．
入射角 反射角
40° 40°
（1）一束光沿EO射到镜面，在纸板上会看到反射光OF，则∠FON是________角（选填“入射”或“反射”）.
反射
随堂检测
（2）若改沿着FO的方向入射一束光，它的反射光沿OE方向射出，此现象说明________________.
（3）小红在测得如上表实验数据时，得出了实验 结论：在光的反射现象中，反射角_______入射角．请指出小红实验中的不足并加以改进：________________________________________________.
反射时光路可逆
等于
实验次数太少，结论不具有普遍性，应进行多次实验
