(共30张PPT)
地球的圈层结构
中图版必修一第一章宇宙中的地球
第二节
一、地球的内部圈层

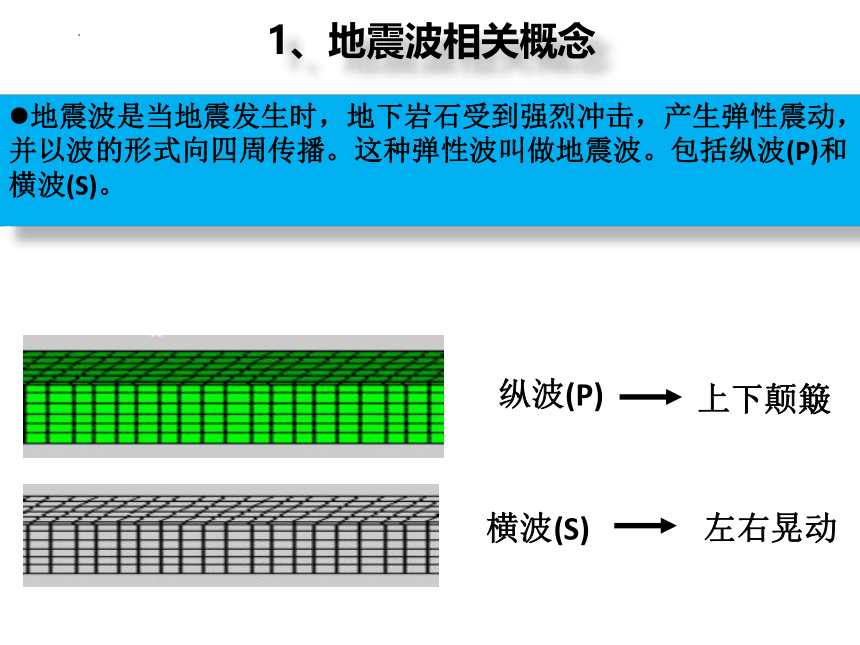

1、地震波相关概念
地震波是当地震发生时，地下岩石受到强烈冲击，产生弹性震动，并以波的形式向四周传播。这种弹性波叫做地震波。包括纵波(P)和横波(S)。
纵波(P)
横波(S)
上下颠簸
左右晃动
2、地震波的传播特点
地震波
横波（S波）：速度慢，只能穿过固态物质。
纵波（P波）：速度快，能穿过固、气、液三态物质。
第1次变化
第2次变化

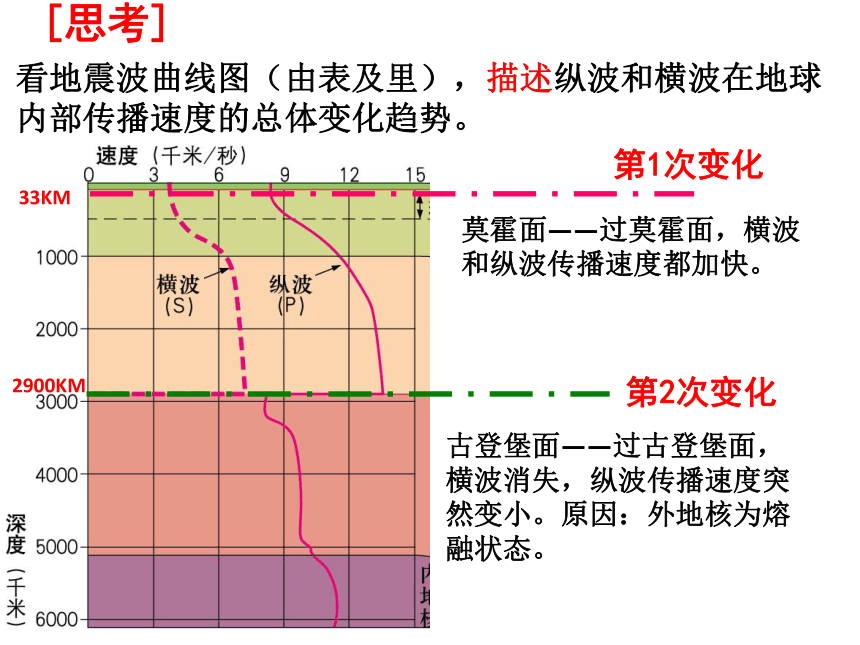

看地震波曲线图（由表及里），描述纵波和横波在地球内部传播速度的总体变化趋势。
[思考]
莫霍面——过莫霍面，横波和纵波传播速度都加快。
古登堡面——过古登堡面，横波消失，纵波传播速度突然变小。原因：外地核为熔融状态。
33KM
2900KM
33
2900
速度(千米/秒)
地震波的速度与地球内部圈层的划分
莫霍面
古登堡面
地壳
地幔
地核
上地幔
下地幔
外核
内核
1000
5150
80
400
软流层
岩石圈
4、地球内部圈层的划分
5200km
33km
1000km
地壳
地幔
地核
上地幔
下地幔
外核
内核
顶部
80km
400km
岩石圈
软流层
古登堡面
莫霍面
地壳的特点
思考：陆地部分和海洋部分的地壳在厚度方面有什么特点？
特点：陆地的地壳部分比海洋部分厚。陆地部分海拔越高，地壳越厚。
圈层名称 不连续面 深度 （km） 特征
地 壳 大陆地壳
大洋地壳
地 幔 上地幔
下地幔
地 核 外核
内核
莫霍面
古登堡面
1、岩石组成的固体外壳；
2、厚度不均，大洋部分薄，
大陆部分厚；
33
2900
1、上地幔顶部存在一个软
流层，可能为岩浆主要源地。
2、岩石圈范围是软流层以上部分
1、温度、压力和密度很大的
“铁镍核心”；
2、外核呈液态或熔融状态，
内核为固体。
4、地球内部圈层的划分

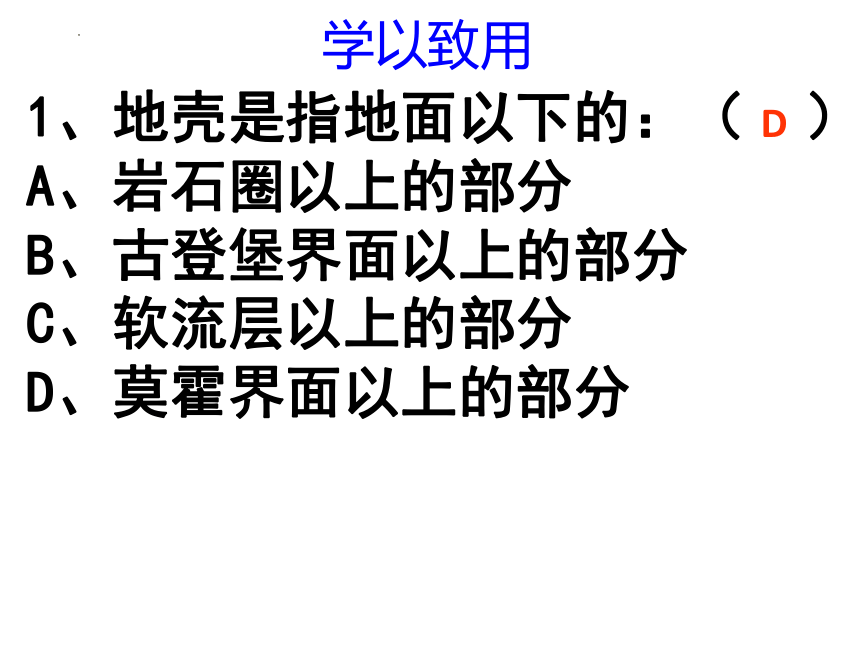

1、地壳是指地面以下的：（ ）
A、岩石圈以上的部分
B、古登堡界面以上的部分
C、软流层以上的部分
D、莫霍界面以上的部分
D
学以致用
读“某地地震波速度随深度的变化图”，完成：
1、图中曲线表示的地震波是：
（ ）
A、纵波 B、横波
C、纵波和横波
D、无法判断
2、该地莫霍界面大约位于地下：（ ）
A、5Km处 B、17Km处 C、33Km处 D、2900Km处
B
A
3、该地可能位于陆地还是海洋上？
2、岩石圈是指：（ ）
A、地壳
B、上地幔和下地幔
C、地壳和地幔
D、地壳和上地幔顶部的合称
D
下图为火山喷发图片。读图完成题。
小题1:组成该山体岩石的物质直接来自
A．地表 B．地壳上部 C．地壳下部 D．地幔
D
二、地球的外部圈层
大气圈、水圈、生物圈相互交错、相互影响，构成地球上最具活力的外部圈层。
1、大气圈
包围着地球，由 和 组成的复杂系统。
气体
悬浮物
范围：地面到2000~3000千米高度。
特点：大气密度随高度增加而迅速下降。
水圈
是由地球表层水体构成的
的圈层。
连续但不规则
地球的外部圈层
2、水 圈
水圈的主体是地球上的海洋，其面积约占全球面积的71%。
我们目前主要利用的淡水是：河流水、淡水湖泊水、浅层地下水。储量仅占全球淡水总储量的0.3%，约为地球总储水量的十万分之七。
3、生物圈
生物圈是地球生物与其环境共同组成的特殊圈层。生命活动渗透到大气圈、水圈和岩石圈中，成为地球上最具活力的圈层。
地球表层生物及其生存环境的总称。
生物圈
生物圈
大气圈
水圈
岩石圈
四大圈层的关系
1
4
2
3
请同学们将各外部圈层的名称填入下表
大气圈
水圈
生物圈
岩石圈
各 圈 概 况
水圈的水处于不间断的循环运动之中
地球表层生物及其生存环境的总称
生物及其生存环境
生物圈与大气圈、水圈和岩石圈互相渗透、互相影响
外部圈层
概念
组成
其他
大
气
圈
水
圈
生
物
圈
地表水、地下水、大气水、生物水等
地球表层水体构成的连续但不规则的圈层
是地球自然环境的重要组成部分
2000----3000千米
气体和悬浮物质，主要成分是氮和氧
由气体和悬浮物组成的包围地球的气体层
地球的圈层结构
内部圈层
外部圈层
划分依据
组成
地震波
横波
纵波
莫霍界面
古登堡界面
地壳
地幔
地核
大气圈
水圈
生物圈
地核
地幔
洋壳(7千米)
平均厚度为17千米
2 900千米
33千米
莫霍界面
古登堡界面
地壳：位于莫霍面以上，平均厚度为17千米；
地壳
陆壳(35千米)
地核
地幔
1 000千米
上地幔
下地幔
33千米
莫霍界面
古登堡界面
地幔：位于莫霍面与古登堡面之间，厚度约为2 800千米；分为上地幔和下地幔。
厚2 800千米
地幔
地幔
2 900千米
地壳
莫霍界面
古登堡界面
地 核
厚3 400千米
地核:位于古登堡面以下直至地心，厚度约3 400千米。分为内核和外核。
地核
地核
地幔
2 900千米
软流层
地幔
5 100千米
圈层名称 不连续面 深度 (千米) 特征
地壳
地幔
地核
外核
内核
上地幔
下地幔
33
2 900
上地幔上部存在一个软流层，这里可能为岩浆的主要源地
温度很高，压力和密度很大。主要成分为铁和镍
地球内部圈层概况
莫霍界面
古登堡界面
大洋地壳
大陆地壳
由坚硬的岩石组成，大洋部分薄，大陆部分厚，平均厚度为17千米
