第十九章 生活用电
第1节 家庭电路
-
第十九章
1.了解家庭电路的组成部分及其作用，有初步的安全用电常识；
学习目标
2.了解试电笔判定火线和零线的方法；
3.了解三线插头与漏电保护器和安全用电的关系。
导入新课

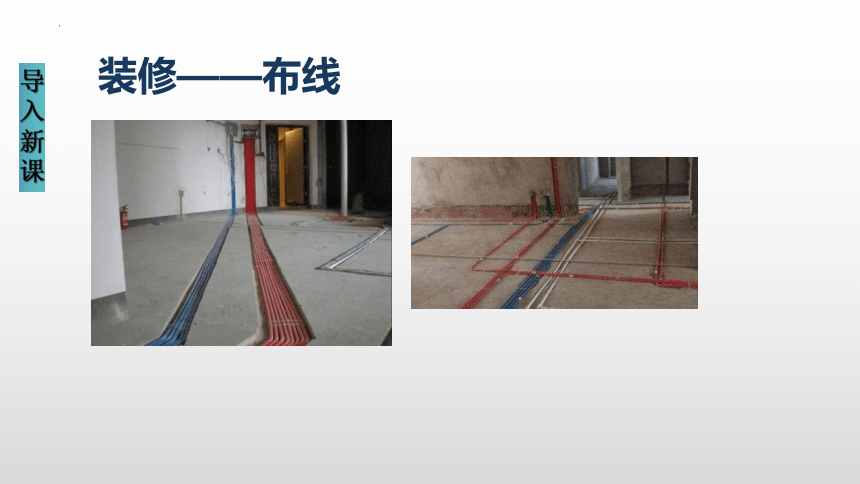

装修——布线
导入新课

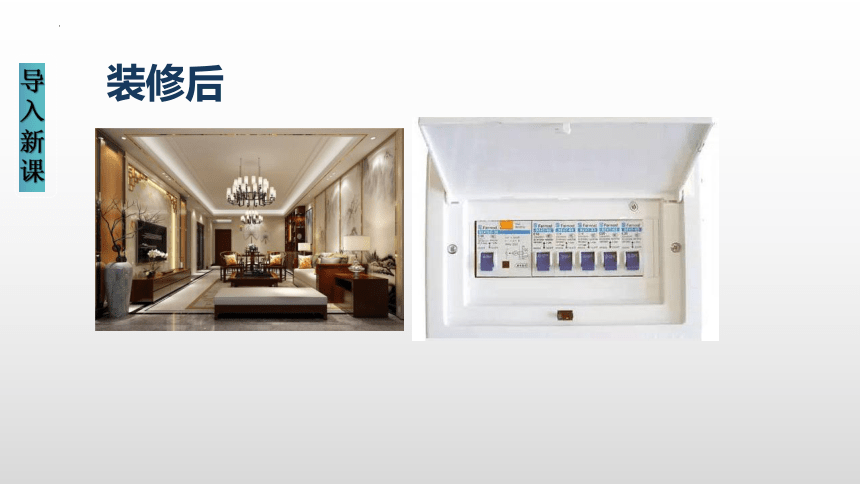

装修后
导入新课

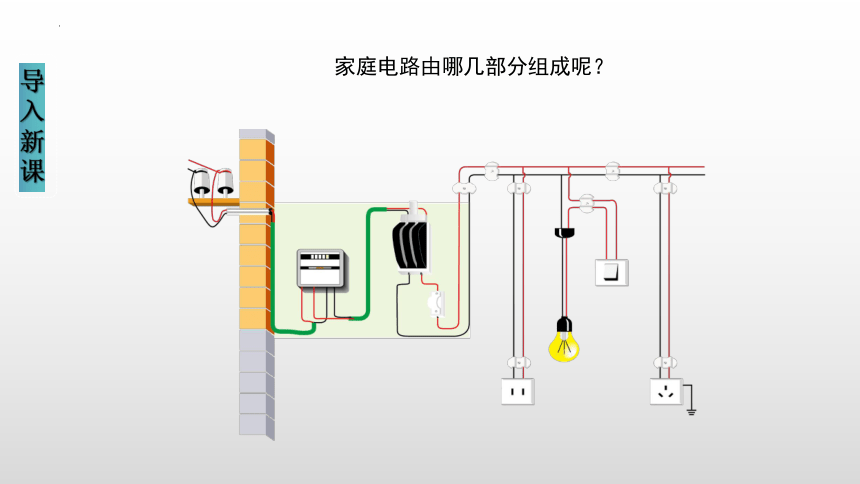

家庭电路由哪几部分组成呢？
讲授新课
家庭电路的组成
两根进户线
电能表
总开关
保险盒
火线
零线
用电器
开关
三孔插座
两孔插座
接地线
讲授新课
家庭电路的组成

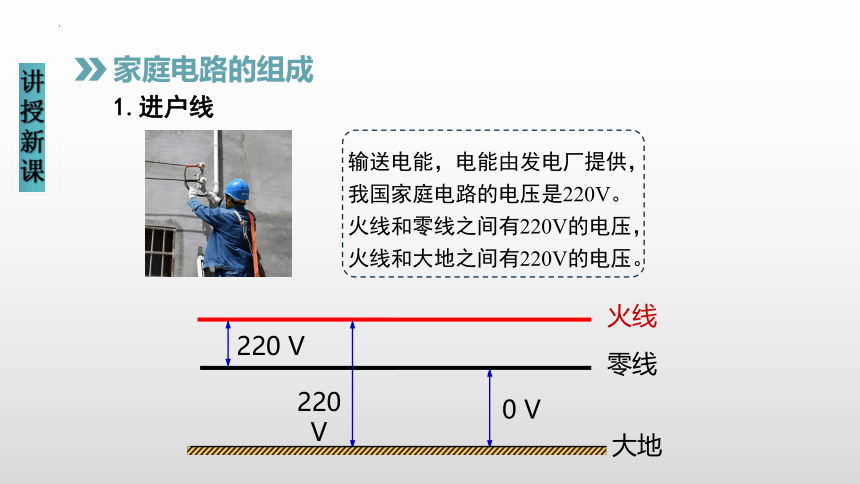

1.进户线
输送电能，电能由发电厂提供，我国家庭电路的电压是220V。火线和零线之间有220V的电压，火线和大地之间有220V的电压。
0 V
220 V
220 V
火线
零线
大地
讲授新课
家庭电路的组成

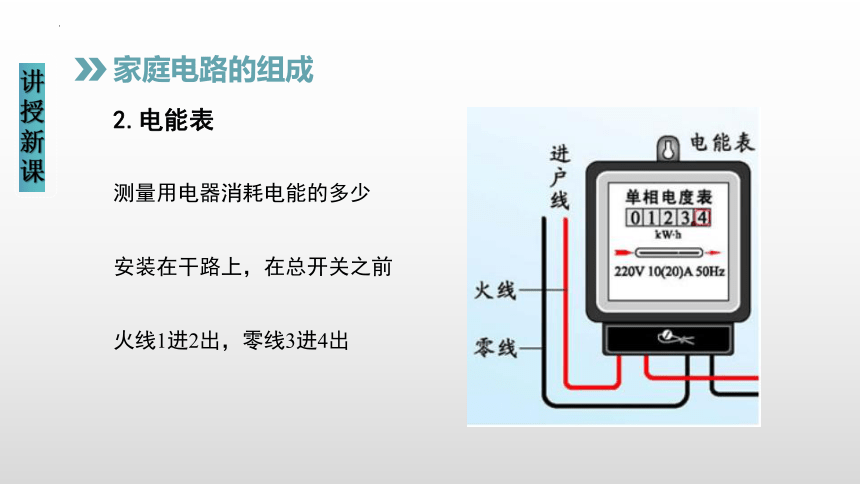

2.电能表
测量用电器消耗电能的多少
安装在干路上，在总开关之前
火线1进2出，零线3进4出
讲授新课
家庭电路的组成

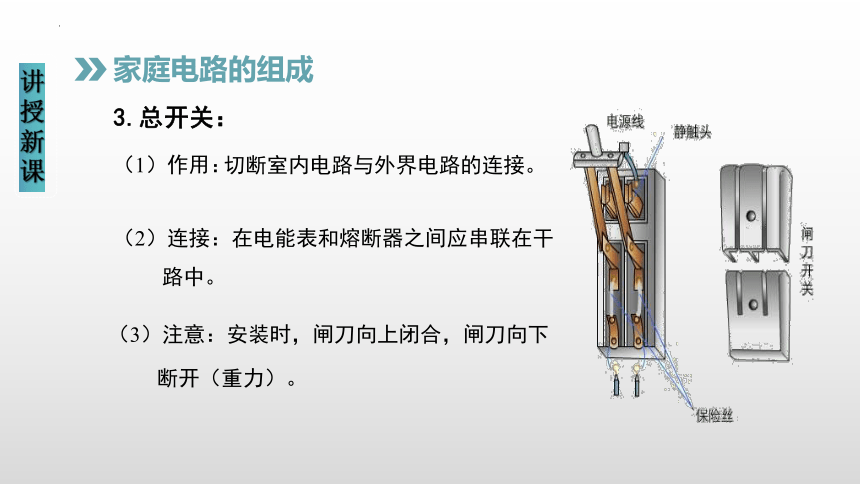

3.总开关：
切断室内电路与外界电路的连接。
（2）连接：在电能表和熔断器之间应串联在干
路中。
（1）作用：
（3）注意：安装时，闸刀向上闭合，闸刀向下
断开（重力）。
讲授新课
家庭电路的组成
4．熔断器（保险丝）
（1）电路中电流过大时，保险丝熔断，自动切断电路，起到保护电路的作用。
插入式保险盒
封闭管式熔断器
讲授新课
家庭电路的组成

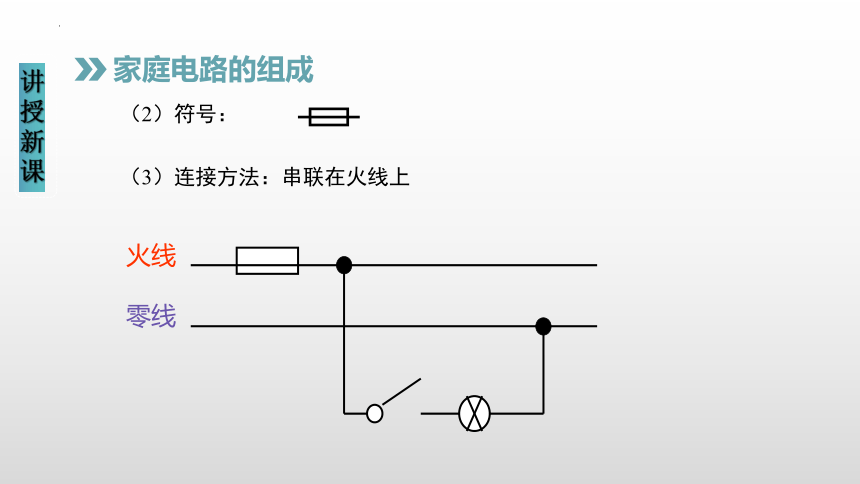

（3）连接方法：串联在火线上
火线
零线
（2）符号：
讲授新课
家庭电路的组成
空气开关
（1）电路中电流过大时，空气开关自动断开，切断电路（跳闸）。
（2）安装在电能表后。
空气开关
讲授新课
家庭电路组成部分的位置是否可交换？
不可以
原因
（1）电能表测量的是用户消耗所有的电能，安装在最前端可以防止偷电。
（2）总开关安装在保险盒之前是为了换保险丝或者维修家庭电路其他部分的时候方便断电,保证安全。
讲授新课
（1）各用电器及插座并联在电路中。
（2）控制用电器的开关要连接在火线和用电器之间。
5、用电器和开关
讲授新课
火线和零线
如何辨别火线和零线？
讲授新课
火线和零线
1.试电笔
（1）作用：辨别火线和零线。
（2）构造：
氖管
电阻
笔尖金属体
笔尾金属体
弹簧
讲授新课
火线和零线
(3)使用方法:用手接触笔尾的金属体、笔尖金属体接触被测电路。若氖管发光，则接触的是火线，否则为零线。
正确的使用方法
讲授新课
火线和零线
错误的使用方法
讲授新课
火线和零线
验电笔的电路中串联一个几兆欧的电阻. 笔尖接触火线时，220V的电压加在测电笔和人体构成的串联电路上，通过氖管和人体的电流等于 ： ,这个电流可以使氖管发光，但对人体是没有危害的。
<10mA
为什么手触笔尾金属体时氖管会发光，而人不会触电呢？
讲授新课
家庭中哪些用电器是两线插头，哪些是三线插头？
有金属外壳的用电器使用三线插头
讲授新课
三线插头和漏电保护器
1.三线插头
标有“L”字样的导线接火线；
标有“N”字样的导线接零线；
标有“E”字样的导线和室外大地相连。
讲授新课
三线插头和漏电保护器
插座的每个孔分别接什么线？
讲授新课
三线插头和漏电保护器
2.接线方式
两孔插座
三孔插座
火线
零线
接地
.
.
.
.
.
接法：左零右火上接地
讲授新课
三线插头和漏电保护器
为什么有金属外壳的用电器需要接地？
生活中若将三线插头变成两线插头使用有什么危害？
讲授新课
为什么三线插头中间的那个脚长？
在插插头时，能使家用电器的金属外壳先接地，拔插头时能使金属外壳后离开地线，即使家用电器因绝缘不好漏电，人也不会触电。
中间长脚
讲授新课
3.漏电保护器
　　空气开关和漏电保护器安装在什么位置？
空气总开关安装在电能表之后，控制插座的总开关上大多装有漏电保护器，控制其他家用电器的总开关多用空气开关。
讲授新课
(1)作用：当有电流经过人体流入大地时，漏电保护器会迅速_________，对人身起保护作用。
(2)漏电保护器是通过检测电路中___________________________来控制开关的。
切断电路
零线和火线中电流大小差异
3.漏电保护器
讲授新课
空气开关和漏电保护器在电路中分别起什么作用？
（1）空气开关是电路中______________自动断开电路。漏电保护器是_________________自动断开电路。
（2）空气开关保护_________，漏电保护器保护_____。两者作用不一样，不能相互替代。
电流过大时
电路中发生漏电时
用电器
人
讲授新课
随堂练习
1.某家庭电路的组成如图所示，下列说法正确的是( )
A. 图中的三个插座是串联的在电路中的
B. 控制灯泡的开关要接在零线与灯泡之间
C. 小彩灯接入电路后都不亮，是由于其中的一个小彩灯短路
D. 有金属外壳的家用电器必须使用三孔插座，以确保安全
D
随堂练习
2.使用测电笔时，手要 ______(接触、不接触 )测电笔尾部的金属电极。笔尖接触电线(或与导线相连的导体)，氖管发光表明接触的是 ______ 线。在家庭电路中，有一次，小红把电灯开关断开时，用测电笔分别检测开关的两个接线柱，氖管一次发光，一次不发光．据此，小红 ______ (能/不能)确定该开关接在火线上。
接触
火
不能
随堂练习
3.请用笔画线代替导线，将图中的电灯、开关和插座(插座准备接大功率用电器)接入家庭电路中。
随堂练习
4.如图所示家庭电路中，当开关S闭合后，灯泡L不亮，用试电笔测试c、d两点时，氖管都发光，测试a、b两点时，只有a点氖管发光，则故障可能是( )
A．b、c之间某处断路
B．a、d之间某处断路
C．火线与零线短路
D．电灯的灯丝断了
A
课堂小结
家庭电路
三线插头和漏电保护器
左零右火中接地
家庭电路组成
电能表
进户线
总开关
保险盒
用电器、插座
测电笔
辨别火线和零线
