19.3安全用电（课件）(共26张PPT) -2023-2024学年九年级物理全册同步精品讲与练（人教版）

(共26张PPT)
第十九章 生活用电
第3节 安全用电
-
第十九章
1.了解安全用电知识，有安全用电的意识；
学习目标
2.了解常见的触电事故和正确的处理方法。
导入新课
在哪些地方见到过这些标志？
为什么电压越高越危险？
讲授新课

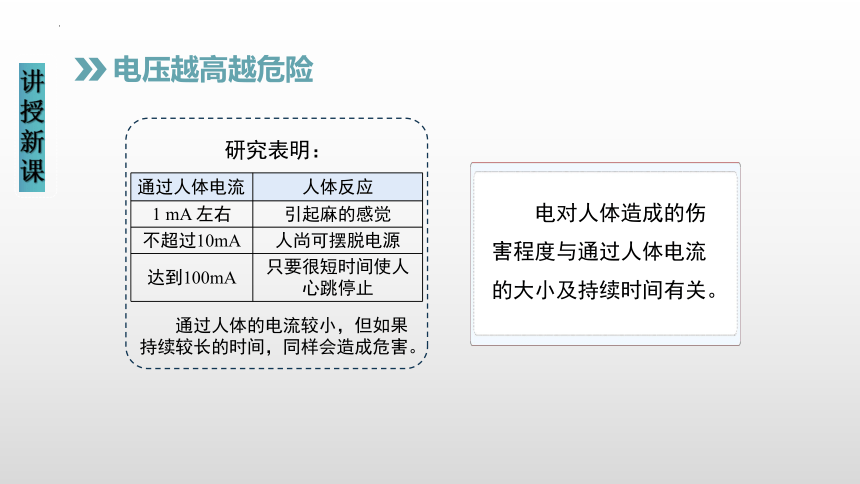

电压越高越危险
研究表明：
通过人体电流 人体反应
1 mA 左右 引起麻的感觉
不超过10mA 人尚可摆脱电源
达到100mA 只要很短时间使人心跳停止
通过人体的电流较小，但如果持续较长的时间，同样会造成危害。
电对人体造成的伤害程度与通过人体电流的大小及持续时间有关。
讲授新课

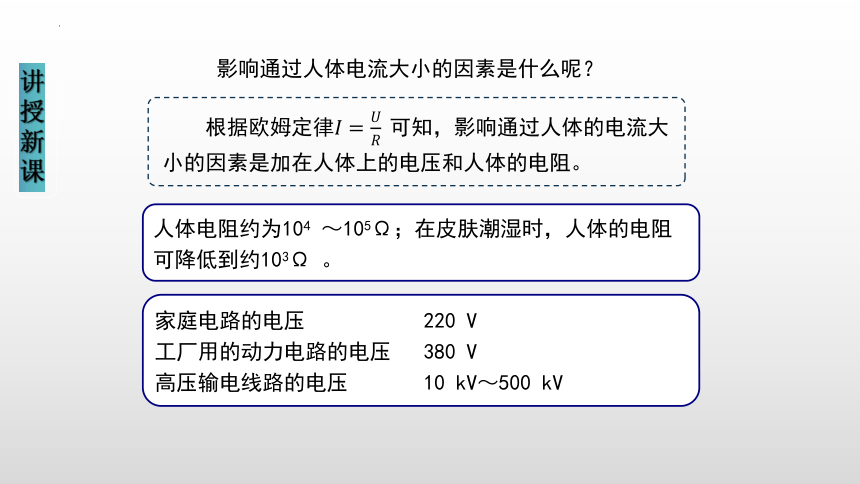

影响通过人体电流大小的因素是什么呢？
　　根据欧姆定律可知，影响通过人体的电流大小的因素是加在人体上的电压和人体的电阻。
人体电阻约为104 ～105Ω；在皮肤潮湿时，人体的电阻可降低到约103Ω 。
家庭电路的电压 220 V
工厂用的动力电路的电压 380 V
高压输电线路的电压 10 kV～500 kV
讲授新课
触电事故是如何发生的？
讲授新课
常见的触电事故
1.低压触电
双线触电
单线触电
人体双手分别接触火线、零线
人体接触火线、大地
讲授新课
常见的触电事故

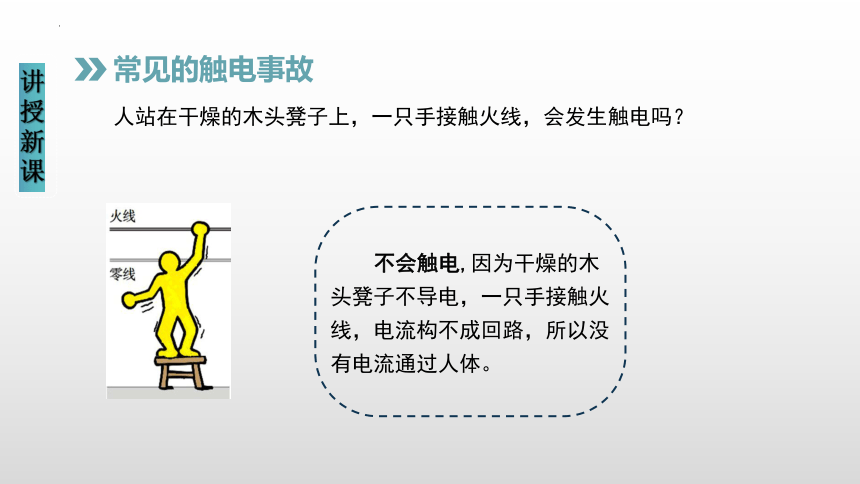

人站在干燥的木头凳子上，一只手接触火线，会发生触电吗？
不会触电,因为干燥的木头凳子不导电，一只手接触火线，电流构不成回路，所以没有电流通过人体。
讲授新课
常见的触电事故

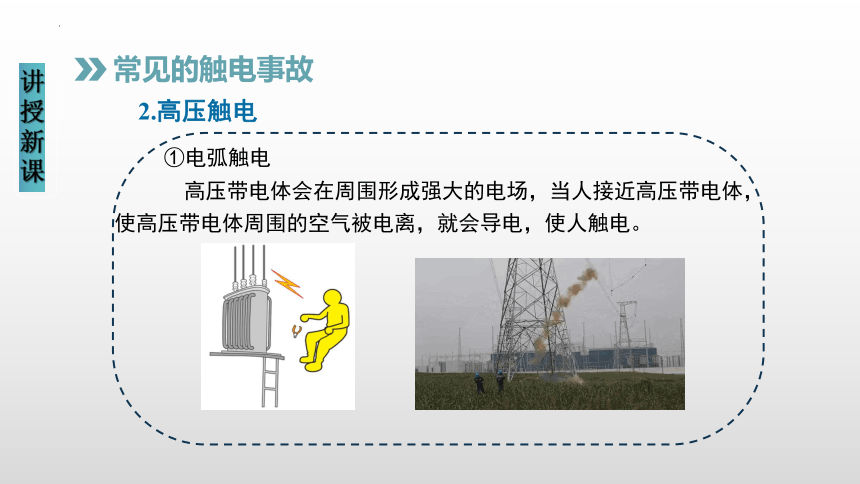

2.高压触电
①电弧触电
高压带电体会在周围形成强大的电场，当人接近高压带电体，使高压带电体周围的空气被电离，就会导电，使人触电。
讲授新课
②跨步电压触电
如果一根高压线（火线）掉在了大地上，这时一个人刚好站在这里（两脚并拢）。如果他跨一步，那他双脚之间就会存在电压（跨步电压），电流从一条腿流入，另一条腿流出，就会使他触电。
讲授新课
高压输电线路的电压高达几万伏甚至几十万伏，人体即使不直接接触，靠近高压线路时，会发生电弧触电，也能使人致死。
为什么高压线要架在高空？
讲授新课
除了图示的几种情况外，还有哪些情况可能引起触电？
几种容易引起触电的情况
讲授新课
讲授新课
触电的急救
　　（1）切断电源
　　（2）迅速使触电人摆脱电源
　　乙
　　甲
讲授新课
安全用电原则
　1.不接触低压带电体，不靠近高压带电体
讲授新课
2.更换灯泡、搬动电器前应断开电源开关
讲授新课
3. 不弄湿用电器，不损坏绝缘层
讲授新课
4. 保险装置、插座、导线、家用电器等达到使用寿命应及时更换
讲授新课
注意防雷
雷电是大气中一种剧烈的放电现象放电时电流可达几万安甚至十几万安，产生很强的光和声.强大的电流如果通过人体，会导致人立即死亡，如果通过树木、建筑物等，会使它们受到严重的破坏.所以高大的建筑物等要装有避雷装置，确保安全。
讲授新课
高大建筑物的顶部都有针状的金属物,通过很粗的金属线与大地相连，可以防雷，叫做避雷针.
防雷设施—避雷针
讲授新课
现代建筑上的避雷针
高压输电铁塔上的防雷导线
最上面两条
是防雷导线
避雷针
讲授新课
　　1.不要靠近金属栏杆，各种电器应暂停使用.
　　2.迅速走进屋内，或汽车内.
　　3.不要手持金属杆，金属饰物包括手表也要抛离.
　　4.在高山上，应该找没有积水的凹坑处双脚并拢蹲下.
雷电时应该注意:
随堂练习
1.以下做法，正确的是（ ）
A.用剪刀或绝缘柄破损的钳子剪带电的导线
B.电线上晾衣服
C.发现有人触电时应立即用手将触电者拉离带电体
D.发现输电线的断头落在地上，不要靠近，更不要去拾
D
2.图中哪些做法能确保安全用电？（ ）
A B C 　D
C
随堂练习
3.如果高压线断了，落在地上，那么不要靠近，更不能用手去捡，应该派人看守，并赶快找电工处理，这是因为( )
A.靠近会造成跨步电压触电
B.高压线会把人吸过去
C.靠近会造成高压电弧触电
D.高压线会把人弹出去
A
课堂小结
切断电源
用绝缘体将触电者与带电体分开
不靠近高压带电器
不接触低压带电体
低压触电
高压触电
安全用电原则
触电类型
急救措施
安全用电
单线触电
双线触电
高压电弧触电
跨步电压触电
谢 谢 观 看！
