第十四章 内能的利用
第一节 热机
什么是内能？
改变内能的两种方法及实质？
复习引入
演示
水沸腾后会怎样？
推动塞子的能量来自哪里？
热机
【观察与思考】
软木塞冲出。
水蒸气对木塞做功，内能减少。
海纳百川，有容乃大；壁立千仞，无欲则刚
演示
简述该过程中能量转化的情况。
【观察与思考】
燃料燃烧时，化学能转化为内能；
软木塞冲出时 ，内能转化为机械能。
海纳百川，有容乃大；壁立千仞，无欲则刚
热机

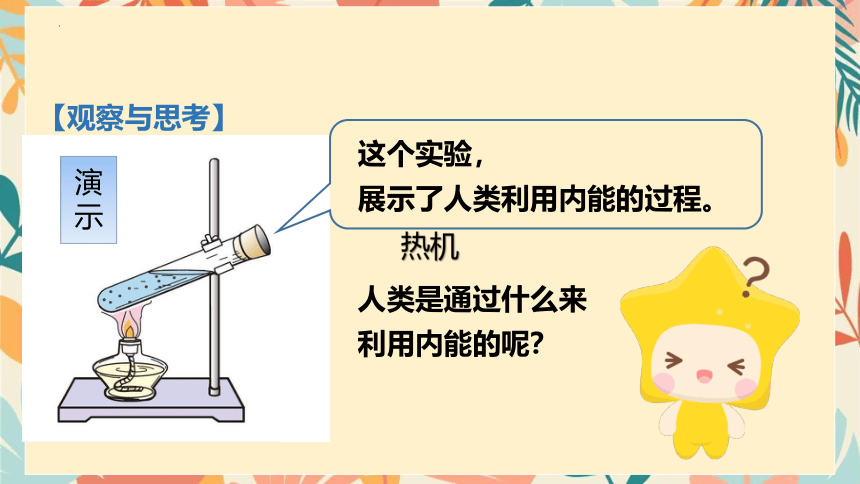

演示
【观察与思考】
人类是通过什么来
利用内能的呢？
这个实验，
展示了人类利用内能的过程。
海纳百川，有容乃大；壁立千仞，无欲则刚
热机
热机：蒸汽机、内燃机、汽轮机、喷气发动机等。
蒸汽机
喷气发动机
汽轮机
内燃机
火箭发动机
海纳百川，有容乃大；壁立千仞，无欲则刚
热机的工作过程中发生了哪些能量转化？
热机
【思考与讨论】
内能
燃料的化学能
燃烧
机械能
对外做功
海纳百川，有容乃大；壁立千仞，无欲则刚
【热机 —— 汽油机】
汽油机
海纳百川，有容乃大；壁立千仞，无欲则刚

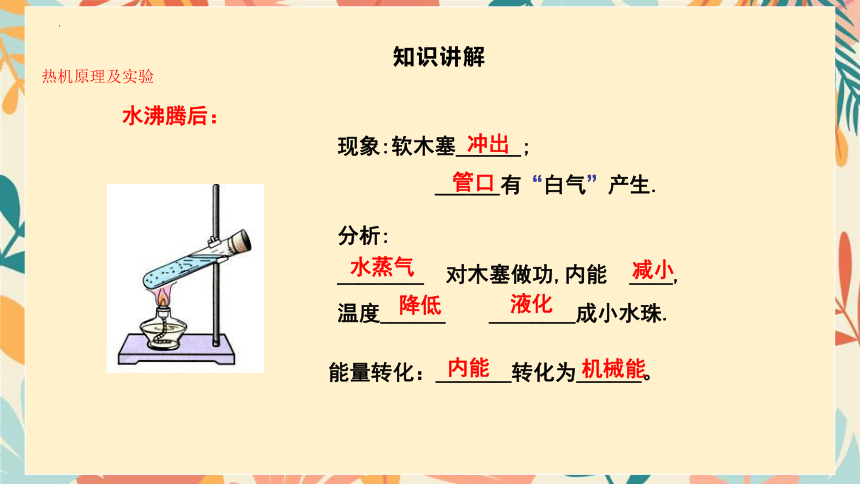

水沸腾后：
现象:软木塞______;
______有“白气”产生.
冲出
管口
分析:
________ 对木塞做功,内能 ____, 温度______ ________成小水珠.
水蒸气
减小
降低
液化
能量转化：_______转化为______。
内能
机械能
知识讲解
热机原理及实验
海纳百川，有容乃大；壁立千仞，无欲则刚
塞子冲出的过程中，能量的转化：
燃料的_____能
水蒸气的_____
塞子运动的______;
热机的能量转换：
燃料的______能
_____
_______；
做功
燃烧
化学
内能
机械能
化学
内能
机械能
知识讲解
海纳百川，有容乃大；壁立千仞，无欲则刚
内燃机
1、工作原理：
2、分类：
燃料在_____内燃烧，产生高温高压的气体对活塞_____。
______和__________两种 。
汽缸
做功
汽油机
柴油机
知识讲解
海纳百川，有容乃大；壁立千仞，无欲则刚
汽油机
汽油机工作原理
排气冲程：
进气门_____，
排气门_____，
活塞向____运动，
把______排出气缸。
废气
上
打开
关闭
半
曲轴转____周。
海纳百川，有容乃大；壁立千仞，无欲则刚
汽油机
小结：汽油机一个工作循环包括 冲程，活塞往复 次，曲轴转动 圈，与曲轴相连的飞轮也转___圈，做功 次。有 次能量转化。
汽油机工作的四个冲程中，只有_____ 燃气对外做功，其他三个冲程都是辅助冲程，要靠安装在曲轴上的 来完成。必须靠外力来启动.
做功冲程
飞轮的惯性
4
2
2
1
2
2
海纳百川，有容乃大；壁立千仞，无欲则刚
柴油机
柴油机也是常见的热机。它是用_____作为燃料来工作的热机。
海纳百川，有容乃大；壁立千仞，无欲则刚
柴油机
柴油机的工作原理与汽油机大致相同，如图是柴油机的结构图
与汽油机比较一下,想一想它是怎样工作的。
海纳百川，有容乃大；壁立千仞，无欲则刚
柴油机
进气门打开，排气门关闭。
活塞由上端向下端运动，
将空气吸进气缸。
吸气冲程
空气
海纳百川，有容乃大；壁立千仞，无欲则刚
柴油机
压缩冲程
进气门和排气门都关闭，活塞向上运动，活塞把空气压缩得很小，空气的压强更大，温度更高。在压缩冲程末，缸内空气温度已超过柴油的着火点。
机械能转化为内能。
海纳百川，有容乃大；壁立千仞，无欲则刚
四冲程的判断方法：
先看气门关闭状态：
再看活塞的运动方向： 向上压缩，向下做功
吸气门打开 => 吸气冲程
排气门打开 => 排气冲程
1.如图所示是内燃机工作循环中的一个冲程，它是（　　）
A．压缩冲程，将化学能转化成内能
B．压缩冲程，将机械能转化成内能
C．做功冲程，将内能转化成机械能
D．做功冲程，将机械能转化成内能
C
海纳百川，有容乃大；壁立千仞，无欲则刚
1.如图所示是某轿车发动机的四冲程汽油机的一个工作循环示意图．表示做功冲程的是（ ）
A
D
B
C
A
海纳百川，有容乃大；壁立千仞，无欲则刚
内能转化为机械能
热机
应 用
蒸汽机
汽轮机
内燃机
喷气发动机
汽油机
柴油机
构造
工作过程
能量转化
异同点
课堂小测
下列关于如图所示实验的说法，错误的是( )
A.试管口出现的白雾是液化的结果
B.该实验基本能反映热机的工作原理
C.木塞冲出的过程中机械能转化为内能
D.该实验可以说明做功能改变物体的内能
C
内能转化为机械能
海纳百川，有容乃大；壁立千仞，无欲则刚
课堂小测
2.某汽油机飞轮转速为3000 r/min，
那么，每秒钟内完成 个冲程，活塞往复 次，
燃气推动活塞做功的次数为 次。
100
50
25
课堂小测
3.根据汽油机和柴油机的区别，下列说法正确的是（　 ）
Ａ.汽油机汽缸顶部有一个火花塞，柴油机汽缸顶部是一个喷油嘴
Ｂ.汽油机吸入的是空气，柴油机吸入的是空气和柴油的混合物
Ｃ.吸气冲程是内能转化为机械能　　
Ｄ.压缩冲程是内能转化为机械能
A
