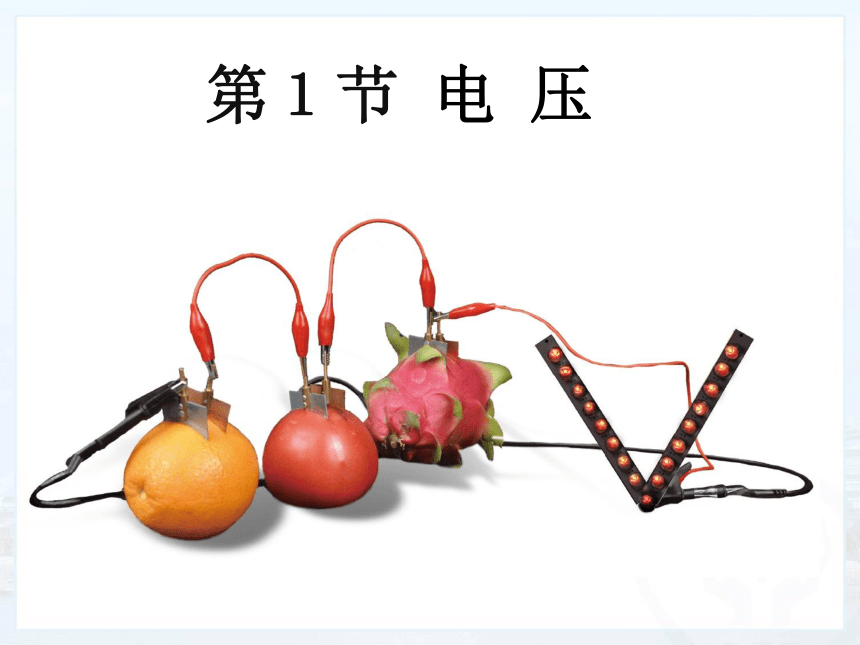

第１节 电 压

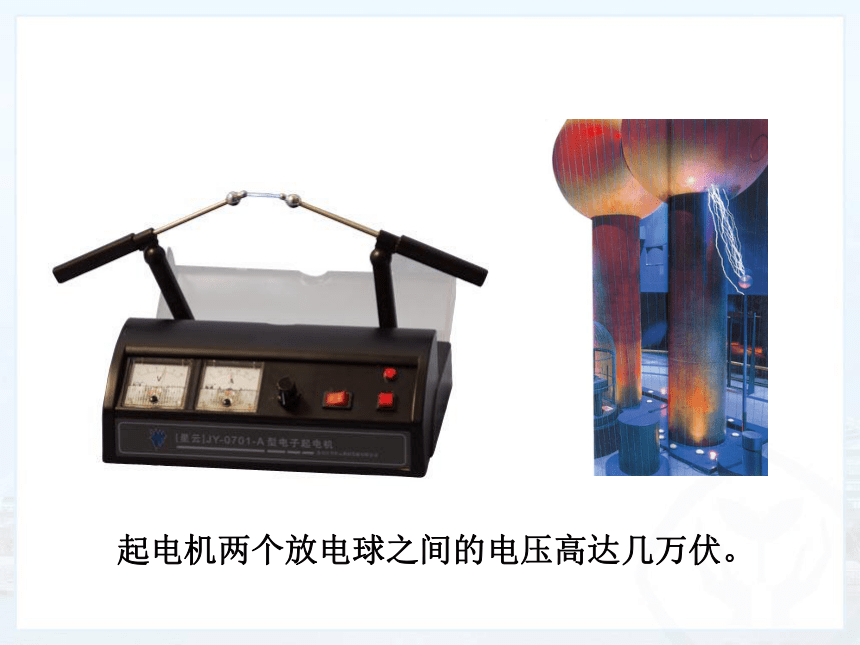

　　起电机两个放电球之间的电压高达几万伏。
　　两次实验小灯泡的亮度相同吗？
　　你认为是什么原因引起的？
想想做做
要让一段电路中有电流，它的两端就要有电压。
电源的作用就是给用电器两端提供电压。
（U）
1．电压的意义
用水压类比电压
一、电压
电压是使电荷定向移动形成电流的原因。
2．电压的单位：
　　国际单位：伏特（volt） ，简称伏（ V ）。
　　常用单位：千伏（kV）；毫伏（mV）。
　　换算：　　1 kV =1 000 V= 103 V
　　　　　　　1 mV =0.001 V= 10-3 V
（U）
一、电压
3．常见的电压：
　　干电池：1.5 V
　　铅蓄电池：2V
　　我国家庭电路：220 V
1．电压表：测量电压的仪器。
二、电压的测量
V
　　电压表的电路符号
2．用电压表测量电压
（1）电压表的连接
V
并联
正靠正，负靠负
选择适当的量程
　　（2）电压表的读数
第一步，看量程；
第二步，看最小分度值；
第三步，读数。
　　两个表的读数各是多少？
1.6 V
8 V
　　将电压表接在小灯泡两端，接通电路，读取的数据是 ＿＿＿＿ V ；
　　将电压表接在电 源两端，接通电路，读取的数据是 ＿＿＿＿ V。
　　实验结果表明，电压表两次的示数是相等的，即在只有一个用电器的电路中，用电器两端的电压与电源电压相等。
　　（3）用电压表测量电压。
电阻哪端接电源正极，哪端接电源负极？
