第一章 地球和地图（第3课时地图的阅读、地形图的判读）-2023-2024学年七年级地理上学期期中考点大串讲（人教版）

(共58张PPT)
（第3课时地图的阅读、地形图的判读）
第一章 地球和地图
人教版七年级上册
（第3课时地图的阅读、地形图的判读）
课标要求
课标要求
①在地图上辨别方向，判读经度和纬度，量算距离，识别图例所表示的地理事物或现象，并描述地理事物或现象的空间分布特征。
②结合地形观察，说出等高线地形图、分层设色地形图表示地形的方法；在地形图上识别一些基本地形。
③根据需要选择适用的地图，查找所需要的地理信息，养成使用地图的习惯。
④结合生活实例，描述数字地图和卫星导航系统给人们生活带来的便捷。
⑤结合实例，描述数字地图在城市管理、资源调查、灾害监测等方面的应用。
（第3课时地图的阅读、地形图的判读）
核心考点
地图的阅读
比例尺
图例
指向标
表示图上距离比实地距离缩小的程度。
用来说明地图上的方向。
地图上各种符号和注记的说明。

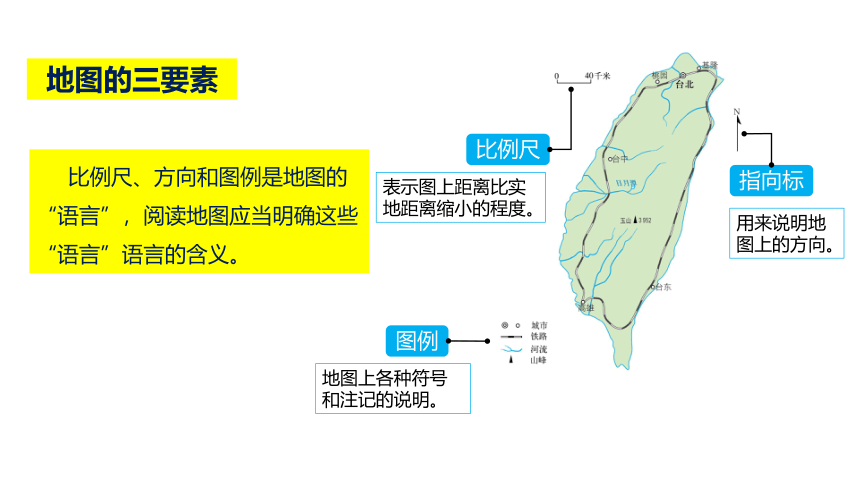

比例尺、方向和图例是地图的“语言”，阅读地图应当明确这些“语言”语言的含义。
地图的三要素
地图的阅读
形式 表示方式
式 比例尺：1:100 000；分数式：1/100 000
式 图上1厘米代表实地距离1千米
式
学会阅读地图——比例尺
1.比例尺表示图上距离比实地距离缩小的程度
数字
文字
线段
地图的阅读
图上用厘米，实地用千米
厘米换千米，去五个零
图上用厘米，实地用米
厘米换米，去两个零
1:100 00000
1:100 00
千米
米
3.比例尺单位的换算
2.比例尺大小的比较
比例尺是一个分子为1的分数，分母越大，比例尺越 。
小
地图的阅读
学会阅读地图——方向
一般地图 指向标地图 经纬网地图
上 下 ， 左 右 ； 指向标的箭头一般 指向 方； 经线指示 方向，纬线指示 方向
北
南北
东西
北
南
西
东
地图的阅读
按要求写出方向。
图一中A位于B的 方向，B位于C的 方向；
图二中A位于B的 方向，B位于C的 方向；
图三中A位于B的 方向，B位于C的 方向。
正北
西南
东北
正西
西北
西南
地图的阅读
指向标地图中方向的判定
判断图中A在B的什么方向？
1.指向标平移法
①将指向标平移到参考点B点；
②再根据指向标箭头所指方向确定出北方，然后确定出其他三个方向；
③连接A、B两点，即可得出A点在B点的西北方向。
2.转动地图法
根据所给指向标情况，转动地图（如右图），使指向标箭头为“↑”，再按我们比较熟悉的“上北下南，左西右东”进行判断即可。
地图的阅读
(1)方格经纬网图中方向的判定
③如果两点既不在同一条纬线上，也不在同一条经线上，在判断方向的时候既要判断两点的东西方向，又要判断两点的南北方向。如右图，A点在C点的东北方向。
在经纬网图中判断方向的具体方法：
①判断依据：经线指示南北方向，纬线指示东西方向。
②位于同一条经线上的两点为正南、正北方向，位于
同一条纬线上的两点为正东、正西方向。如右图，
A点在B点的正北方向，B点在C点的正东方向。
地图的阅读
(2)以极地为中心的经纬网图中方向的判定
①判断依据：根据极点判断南北方向，根据地球自转方向判断东西方向。
②南北方向的判定：从北极看，所有经线都指向正南方向；从南极看，所有经线都指向正北方向。
③东西方向的判定：根据地球自转方向判断东西方向。顺着地球自转方向为东，逆着地球自转方向为西。如下图，B点在A点的东南方向，D点在C点的西北方向。
地图的阅读
关于公路山脉河流走向的判断
山
脉
公
路
河
流
河
流
山脉、公路的走向：
例如：东南-西北走向
东北-西南走向
或东西走向
南北走向
河流的流向：
例如：自XX向XX
地图的阅读
图例是用来表示地理事物的符号和注记。
表示各种地理事物的符号
统称图例
起说明作用的各种文字数字统称注记
图例常和注记相互配合，说明地图上所表示的地物的名称、位置、范围、高低等。
学会阅读地图——图例
地图的阅读
常见的图例和注记
典例精讲
图示意小明所在学校和火车站周边的道路网。读图，完成1-2小题。
1．小明在从学校去火车站的路上，拍摄了一张照片（右图）。他拍摄照片的位置可能位于（ ）
A．①地 B．②地 C．③地 D．④地
A
典例精讲
2．左图中珠江路实际距离为1500米，若图上距离为5厘米，则该图比例尺为（ ）
A．1:300 B．1:3000 C． D．
C
典例精讲
【解析】
1．由图可得，小明位于南北方向的嵩山路上。前方十字路口是与嵩山路交叉的长江路，在小明的左侧梅北方向的道路是泰山路，右侧南北方向的道路是衡山路，所以小明拍摄照片的位置位于①地，故排除BCD，选A。
2．由图可知，实际距离为1500米，图上距离为5厘米，由比例尺一图上距离：实地距离，因此比例尺为1:30000，C正确；ABD错误；故选C。
地图的阅读
地图的种类很多，不同的地图能够反映不同的信息。
海量信息的电子地图。
根据使用目的，正确选择地图。
根据范围选择合适的比例尺。
03
01
02
03
选择适用的地图
地图的类型和使用
常用的地图 用途
自然地图 地形图 去野外旅行、判断地形等
水文图 观察河流、湖泊径流量变化等
气候图 了解地区的降水和气温变化
植被图 判断地区植被状况
社会经济地图 政区图 了解地区行政区划
人口图 了解该地区人口分布与人口密度
交通图 选择出行路线及交通工具
工业图 了解工业布局与主要工业部门
农业图 了解农业的分布和特点
地图的阅读
比例尺 表示范围 内容详略
大
小 简略
在图幅大小相等的情况下：
所示区域范围大，内容简单，宜选用 比例尺；
所示区域范围小，内容详细，宜选用 比例尺。
比例尺大小与地图表示范围、内容的关系
小
大
详细
小
大
地图的阅读
典例精讲
“安得广厦千万间，大庇天下寒士俱欢颜……”同学们学习了杜甫的诗词后，想要游览四川省成都市的杜甫草堂。据此完成下面1-2小题。
典例精讲
1．同学们想要查找杜甫草堂的位置，应选择的地图是（ ）
A．成都市地形分布图 B．成都市气候分布图
C．成都市河流分布图 D．成都市旅游资源分布图
2．水榭在浣花祠的（ ）
A．东北方向 B．西北方向 C．东南方向 D．西南方向
【解析】
1．杜甫草堂是成都市的旅游景点，故应该选择成都市旅游资源分布图，故选D。
2．依指向标，可知水榭在浣花祠的西北方向。
D
B
典例精讲
3.图甲和图乙分别是“我国辽宁、新疆两个省级行政区轮廓图”（图幅大小相同）及其各自的人口、面积数据，下列关于两幅图的叙述，正确的是（ ）
A．图甲比例尺较大
B．图乙表示的内容比较详细
C．图乙比例尺较大
D．图乙的人口密度大
【解析】读图，两图图幅大小相同，但辽宁省面积是比新疆小很多的，比例尺越大，表示范围越小，可知图甲比例尺较大，A正确,C错误；比例尺越小，内容越粗略，图乙比例尺较小，B错误;图乙面积较大，人口却较少，人口密度小，D错误。故选A。
A
地形图的判读
等高线地形图
地面某个地点高出海平面的垂直距离，叫作 。某个地点高出另一个地点的垂直距离，叫作 。
海拔
相对高度
甲与乙的相对高度： 米
乙处海拔： 米
1500
500
1.海拔和相对高度
地形图的判读
同一条等高线上海拔相等
相邻两条等高线相对高度
坡缓，等高线稀疏
坡陡，等高线密集
2.等高线的性质
地形图的判读
山峰
山谷
山脊
鞍部
陡崖
3.主要地形部位形态特征
地形图的判读
等高线，海拔出，山峰之处有标注；
陡坡密，缓坡疏，两山之间是鞍部；
低弯脊，高弯谷，陡崖就在相交处
速记口诀 等高线
典例精讲
高山滑雪是在大自然中的山坡上进行的雪上运动，具有鲜明的自然属性，是滑雪运动的象征与精华，2022年北京冬奥会高山滑雪项目在北京延庆区小海沱山举举行。读小海坨山地区等高线分布图，完成下面小题。
典例精讲
1．①处等高线部位名称是（ ）
A．山脊 B．山谷 C．鞍部 D．陡崖
2．乙滑雪道的走向大致是（ ）
A．东北—西南走向 B．西北—东南走向
C．南北走向 D．东西走向
3．对图中小海坨山滑雪区域的表述，正确的是（ ）
A．滑雪道落差均超过900米 B．山顶终年有积雪分布
C．乙、丙道位于阴坡 D．丁道坡度最平缓
A
A
D
典例精讲
【解析】1．结合图示，①处等高线向海拔低处凸出， 该地属于山脊部位，A正确。故选A。
2．根据纬线指示东西方向，经线指示南北方向，图示乙滑雪道的走向大致是东北--西南走向，A正确。故选A。
3．根据图中相邻等高线的数值可判断等高距为100m，根据计算相对高度的公式：d(n-1)≤落差地形图的判读
(1)制作原理：在等高线地形图上，在不同的等高线之间涂上不同的颜色绘制而成。
(2)着色规律：在分层设色地形图上，_______表示平原，_______表示海洋，不同深浅的黄色表示丘陵、高原、低山，白色表示冰雪，_______表示高山。
绿色
蓝色
褐色
4.分层设色地形图
高原：海拔
在 米以上,面积较大，外围较陡、内部起伏较为和缓。
500
山地：海拔
在 米以上，具有耸立的
山峰、陡峭的山坡。
500
盆 地： 四周 ，中间 。
高
低
平原:海拔一般在 米以下，宽广平坦。
200
丘陵:海拔在 米以下，地势起伏较大。
500
5.五种陆地地形
地形图的判读
世界主要地形区之最
世界上最大的平原 世界上最大的盆地
世界上最高的高原 世界上最大的高原
世界上最雄伟的山脉 世界上最长的山脉
亚马孙平原
刚果盆地
青藏高原
巴西高原
喜马拉雅山脉
安第斯山脉
1．在一幅分层设色地形图中，周围是一片较深的黄颜色，中间有一片绿颜色，据此我们可以判断此地区的地形为（ ）
A．山地 B．高原 C．盆地 D．丘陵
【详解】在等高线分层设色地形图上，蓝色表示海洋，绿色表示平原，黄色表示低山丘陵，棕褐色表示高山和高原，白色表示雪山。在一幅分层设色地形图中，周围是一片较深的黄颜色，中间有一片绿颜色，说明该区域四周是低山丘陵，海拔高，中间是平原，海拔低，则该区域是盆地地形。 故选C。
C
典例精讲
地形图的判读
6.地形剖面图
地形剖面图更直观地显示垂直方向的地面 和坡度 。
起伏
陡缓
下图为地形剖面图，能正确表示图中EF线地势起伏状况的是下面右图中的（ ）
【详解】从等高线地形图上可以看出，该图海拔中间高四周低应该是山地，B错误；E处等高线密集坡陡，F处等高线稀疏坡缓，AD错误，C正确。故选C。
C
典例精讲
重难点突破
纵向地貌比较法 如果对山脊和山谷作纵向比较，即图中AB方向和CD方向，我们可以发现，山脊处（CD方向）等高线由____处弯向______处；而山谷处（AB方向）等高线由 处弯向 处。 结论：凸高为 ，凸低为 。
横向地势比较法 如果对山脊和山谷作横向比较，即图中MN方向和XY方向，我们可以发现，山脊处（XY方向）为中间高两侧低；而山谷处（MN方向）为中间低两侧高。 结论：中间高两侧低—— ；中间低两侧高一— 。 高
低
低
高
脊
谷
山脊
山谷
山脊与山谷的辨别方法
等高线地形图的应用
1.水库应选择在 或低洼处，库容量大，易集水。该地修水库，甲村和乙村需要搬迁的是 村。
2.水库大坝应该建在河流 处，工程量小。图中水库大坝应建在a、b两地中的 地。
考虑因素：
库区面积、蓄水量、淹没土地、人口迁移规模、建坝工程量。
小盆地
甲
峡谷
b
3.“逢山开道，遇水搭桥”。一条高铁路线需从①②两地经过， 处需开凿隧道， 处需搭建桥梁。
4.道路修建应该尽量少的穿越等高线。从丙村到丁村修路，③、④路线中应选择 线路，该线路沿 线（与等高线平行）修建工程量小。
①
②
④
等高
等高线地形图的应用
5.引水线路应该从 处到 处，水可以自流。图⑤、⑥中 线路向乙村引水较合适。
6.缓坡修梯田，陡坡植树造林（陡坡开荒，易造成水土流失） 。图中① ②两地 地坡度较缓，适宜修梯田， 地坡度较陡，只能植树造林。
高
低
⑥
①
②
等高线地形图的应用
7. 处发育河流，不适宜宿营，容易发生泥石流，逃生时应跑向垂直于等高线的高处。如图一 路线为正确的逃生路线，在图二中 路线为正确的逃生路线。
8. 瀑布形成于河流流经的陡崖处，如图三中的 地； 地是观看瀑布的最佳地点； 地陡崖处适宜攀岩，但不适宜宿营，易发生崩塌，有石块滑落；在丙地能否看到乙处的瀑布？ ，因为有 阻挡视线。
图一
图二
图三
山谷
甲
①
乙
丁
甲
不能
山脊
等高线地形图的应用
典例精讲
在等高线地形图上，可以判断地形类型和海拔。结合如图，完成下面1-2小题。
1．关于图中地理事物的叙述，正确的是（ ）
A．小清河自东南流向西北
B．陡崖崖顶与崖底的高差可能高达135米
C．站在乙居民点，可以俯瞰王镇全貌
D．大坝建成后，坝体高度在100米～150米之间
【解析】1．依据“上北下南、左西右东”确定方向，结合图示海拔信息，可判定，小清河大致自西向东流，A错误。陡崖崖顶与崖底的高差为：50×（2﹣1）≤H＜50×（2+1），即50≤H＜150米，B正确。乙居民点与王镇之间有山脊阻隔，站在乙居民点，不可以俯瞰王镇全貌，C错误。大坝建成后，坝体高度为150米，D错误。故选：B。
B
典例精讲
2．地形剖面图可以更直观的表示地面上沿某一个方向地势的起伏和坡度的陡缓。以下四幅地形剖面示意图中，最接近EF剖面线的是（ ）
【解析】
2．读图可知，从E至F，上坡到山峰，从山峰下坡经过陡崖，然后下坡至F，从陡崖至F处，等高线稀疏、坡缓；图中，E处海拔高于F处海拔。结合选项信息可知，C图符合题意。故选：C。
C
素养达标
素养达标
每年冬至前后，落日余晖照射在颐和园十七孔桥的侧壁上，形成“金光穿洞”的景象，宛如十七盏明灯升起在湖面上。如图为“金光穿洞”照片和手绘颐和园游览图。读图，完成下列小题。
素养达标
1．设计从学校到颐和园的路线，需参考（ ）
A．颐和园导游图 B．北京市交通图 C．北京行政区划图 D．北京市地形图
2．新建宫门至知春亭的实地距离约800米，据此可以推算出比例尺约为（ ）
A．1：1000 B．
C．图上1cm代表实地距离100米 D．1：100000
3．同学们使用手机地图查找信息，以下叙述正确的是（ ）
A．缩小地图，可以查到北宫门附近的地铁站口
B．缩小地图，可以查看长廊附近更小范围的景点
C．放大地图，可以看见颐和园所有景点的分布
D．放大地图，可以看见十七孔桥周边的详细信息
B
D
D
素养达标
地图具有以多种方式表达现实世界的独特功能，它在生产、生活中应用很广，极大地方便了人们的生活生产。完成下面小题。
4．礼泉的晓晓一家国庆假期自驾到南方旅游，利用车载导航地图，一路都非常顺利。车载导航地图属于（ ）
A．旅游地图 B．电子地图 C．政区图 D．遥感地图
5．晓晓一家来到上海旅游，选择景点时，应选择的导游图是（ ）
A．中国行政区划图 B．中国交通图
C．上海市小比例尺地图 D．上海市大比例尺地图
B
D
素养达标
6．读图，下列说法正确的是（ ）
A．A处是山脊，B是陡崖
B．①河段的流向大致是自西向东
C．C坡比D坡更适合修建梯田
D．若要在甲、乙两地间建缆车，则其长度一定是2千米
C
素养达标
7．下列关于各种地形的描述，不正确的是（ ）
A．海拔一般在200m以下，地面宽广平坦——平原
B．海拔较高，面积较大，边缘较陡、内部起伏较为和缓——高原
C．海拔在500m以上，坡度较陡，沟谷较深——丘陵
D．四周被山地或高原环绕，中间较低——盆地
D
素养达标
下图为北京延庆西北部小海坨山国家高山滑雪中心等高线地形图（单位：米），图中S为竞速雪道。据此完成下面8-10小题。
8．图中所示区域主要地形类型是（ ）
A．山地 B．高原
C．丘陵 D．盆地
A
素养达标
9．图中道路多为“之”字型，是为了（ ）
A．欣赏美丽风光 B．避免山洪危害 C．防止植被破坏 D．减缓路面坡度
10．运动员从竞速雪道S的山顶出发区①滑行到竞速结束区②，下列说法正确的是（ ）
A．山顶出发区位于竞速结束区的东北方向
B．全程在山谷区滑行
C．先上坡滑行，后下坡滑行
D．雪道坡度逐渐变陡
D
A
素养达标
11.为了解乡村振兴战略的实施情况，某中学地理兴趣小组前往我国某地区实地考察。根据该地等高线地形图，完成下列问题。
(1)图1中AB两地的相对高度是________米。考察队员测得甲村到乙村的图上距离约为2.5厘米，则两村的实地距离为________。
(2)考察期间同学们途径了图2中玻璃栈道景观，该景观出现在图1中的________处（填字母）。
【答案】(1) 150 5000米(2)D
素养达标
(3)考察途中同学们发现了警示标志“雨季有山洪，途经须谨慎”，此标志有可能设立在E、F两地的________处，判断依据是________。
(4)该地区计划在C处建设水库大坝，请你分析此处建设大坝的有利条件是________。大坝建成后，需搬迁的村庄是________。
(5)从可持续发展的角度考虑，该区域今
后的发展方向是________。
【答案】(3) E E处位于山谷，易受洪水危害
(4) C处位于口袋型盆地的袋口处，工程量小，便于施工 乙村(
5)发展旅游业
素养达标
12. 小李和家人计划暑假期间到图中所示地区游玩，小李运用所学的地理知识，对此次旅行作了如下的一些准备工作。
(1)小李首先查看地形图，发现图中等高
距是____米，最低海拔范围介于____米之
间，而东南部的地形类型以____为主，小
李还量出丙处聚落和最高山峰之间的图上
距离约为2cm，从而估算出实际直线距离
是____米。
【答案】(1) 100 -50~50 山地 2000
素养达标
(2)在甲乙丙三处聚落中，小李建议选择____处作为住宿地点，因为该处气温相对较低，可以更好的避暑，而且紧邻道路，____便利。
(3)小李提醒家人要注意远离A-B沿线，因
为这里是____（地形部位），夏季多暴雨
容易发生滑坡、泥石流等灾害。为了登上
最高山峰，小李在①②两条线路中，选择
了最省力的一条线路是____。
【答案】 (2) 丙 交通(3) 山谷 ①
再 见
