§16.1 电压

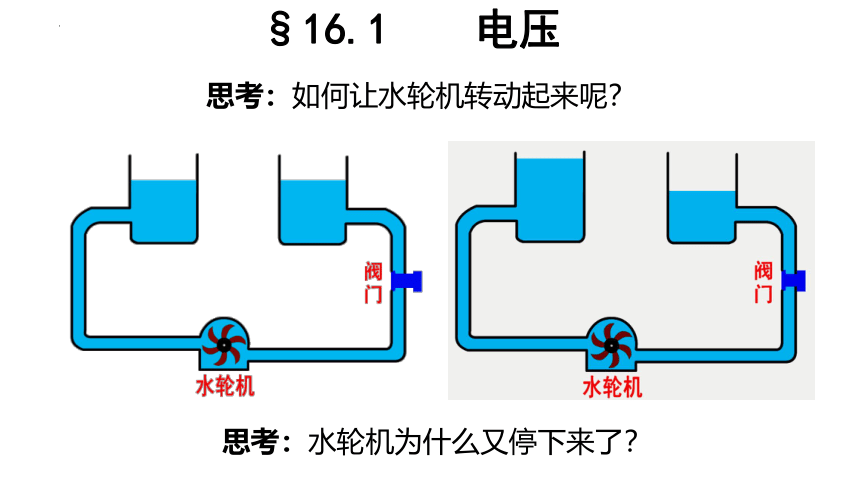

思考：如何让水轮机转动起来呢？
思考：水轮机为什么又停下来了？
提供
形成
抽水机
水 流
水 压
提供
形成
电 源
电 流
电 压

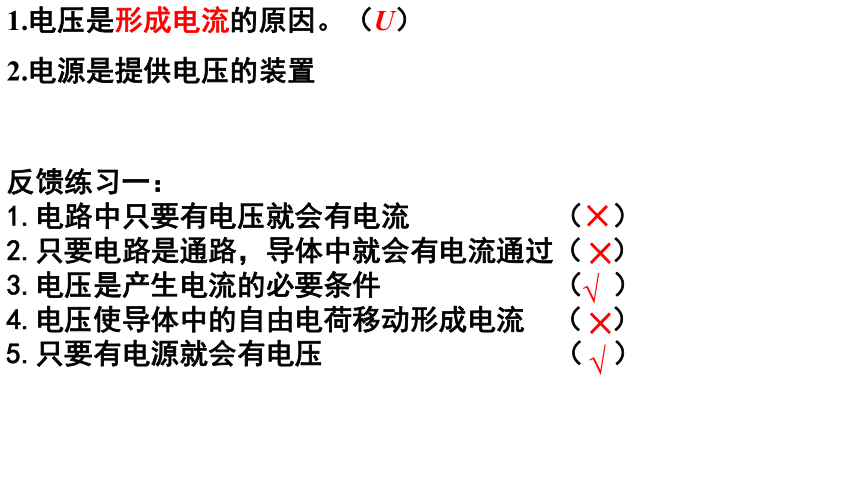

1.电压是形成电流的原因。（U）
2.电源是提供电压的装置
×
√
×
√
×
反馈练习一：
1.电路中只要有电压就会有电流 （ ）
2.只要电路是通路，导体中就会有电流通过（ ）
3.电压是产生电流的必要条件 （ ）
4.电压使导体中的自由电荷移动形成电流 （ ）
5.只要有电源就会有电压 （ ）
C D
C
6.下列说法中正确是（ ）
A.电路两端有电压，电路中就一定有持续的电流
B.导体中有大量的自由电荷，只要构成通路，导体中就会有电流
C.电压是电路中形成电流的原因
D.电路中有电流不一定有电压
（多选）7. 下列说法正确的是：（ ）
A. 电路两端有电压，电路中就一定有电流
B. 电路中无电流，电路两端就一定无电压
C. 电路两端必须有电压，才可能有电流
D. 电路中有电流，电路两端就一定有电压
1 kV = 103 V 1 V = 103 mV 1 mV = 103 V

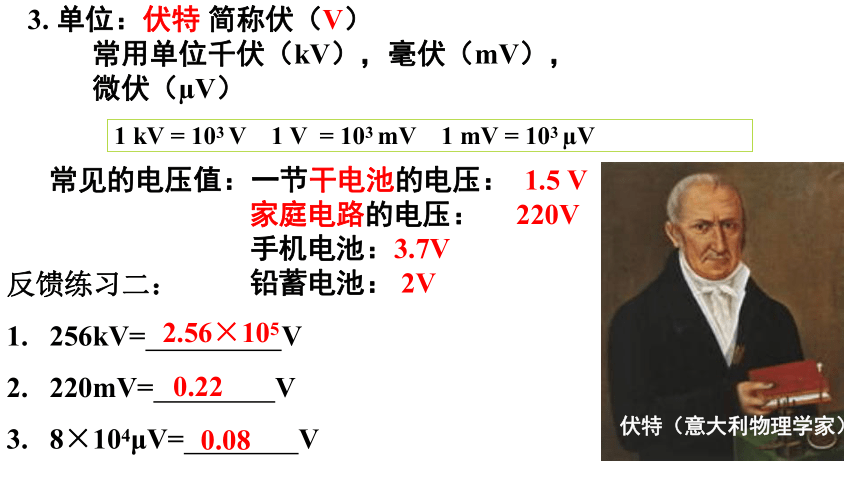

3. 单位：伏特 简称伏（V）
常用单位千伏（kV），毫伏（mV），
微伏（ V）
常见的电压值：一节干电池的电压： 1.5 V
家庭电路的电压： 220V
手机电池：3.7V
铅蓄电池： 2V
0.08
反馈练习二：
1. 256kV= V
2. 220mV= V
3. 8×104μV= V
0.22
2.56×105
伏特（意大利物理学家）
伏特（意大利物理学家）
4.电压的测量——电压表
（1）用途：测量电路两端的电压
（2）符号：
量程 每大格 每小格（分度值）
0～3V 1V 0.1V
0～15V 5V 0.5V
（3）3个接线柱（-，3 , 15）
2个量程（0～3V，0～15V）
V
① 你怎样知道它是一只电压表？② 它的零刻线在哪里？
③ 它有几个接线柱？各标有什么符号？
④它的量程分别是多少？
- 3 15
请根据电压表指针位置，读出电压值
V
0
1
2
3
0
5
10
15
3
15
—
1.5V
1.8V
2.5V
4V
12.5V
6V
5.电压表的使用
（2）电流从电压表的“+”接线柱流进，从“-”接线柱流出；
（1）电压表要并联在被测电路的两端；
L1
L2
V
- +
L2
A
B
C
L1
S
S
A
V
L
S
（被测电压小于3V，必须选3V量程；如果事先不确定被测电压，选大量程试触）
（4）电压表可以直接连到电源的正、负极上，测出的示数是电源的电压。
（3）被测电压不要超过电压表的量程；
（2）电流从电压表的“+”接线柱流进，从“-”接线柱流出；
（1）电压表要并联在被测电路的两端；
1.下图中能正确测量灯泡L1两端电压的电路是（ ）
D
2.下图中能正确测量灯泡L1两端电压的电路是（ ）
D
3.如图所示，要使电压表测灯L2两端的电压，正确的电路图是（ ）
D
4. 如图所示如果某同学在操作中两电表的量程选择正确，但不慎将两电表的位置对调了一下，则开关闭合后（ ）
A.电流表、电压表均损坏　
B.电流表损坏
C.电压表损坏　
D.电流表、电压表都不损坏
A
V
L
S
D
反馈练习四：
1.在下图所示的3个电路中，电压表所测的各是哪只灯泡的电压？
V1
V2
L1
L2
S
（1）
（2）
（3）
（4）
V1测L1的电压V2测电源电压；
V1测电源电压V2测L1的电压；
V测L2的电压
V测L1的电压
3.将下图中的元件连接起来（用铅笔画线表示导线），其中灯泡L1和L2串联，电压表V1测L1两端的电压，V2测L1与L2串联后的总电压，并画出电路图。
V1
V2
L1
L2
S
L1
L2
V1
V2
