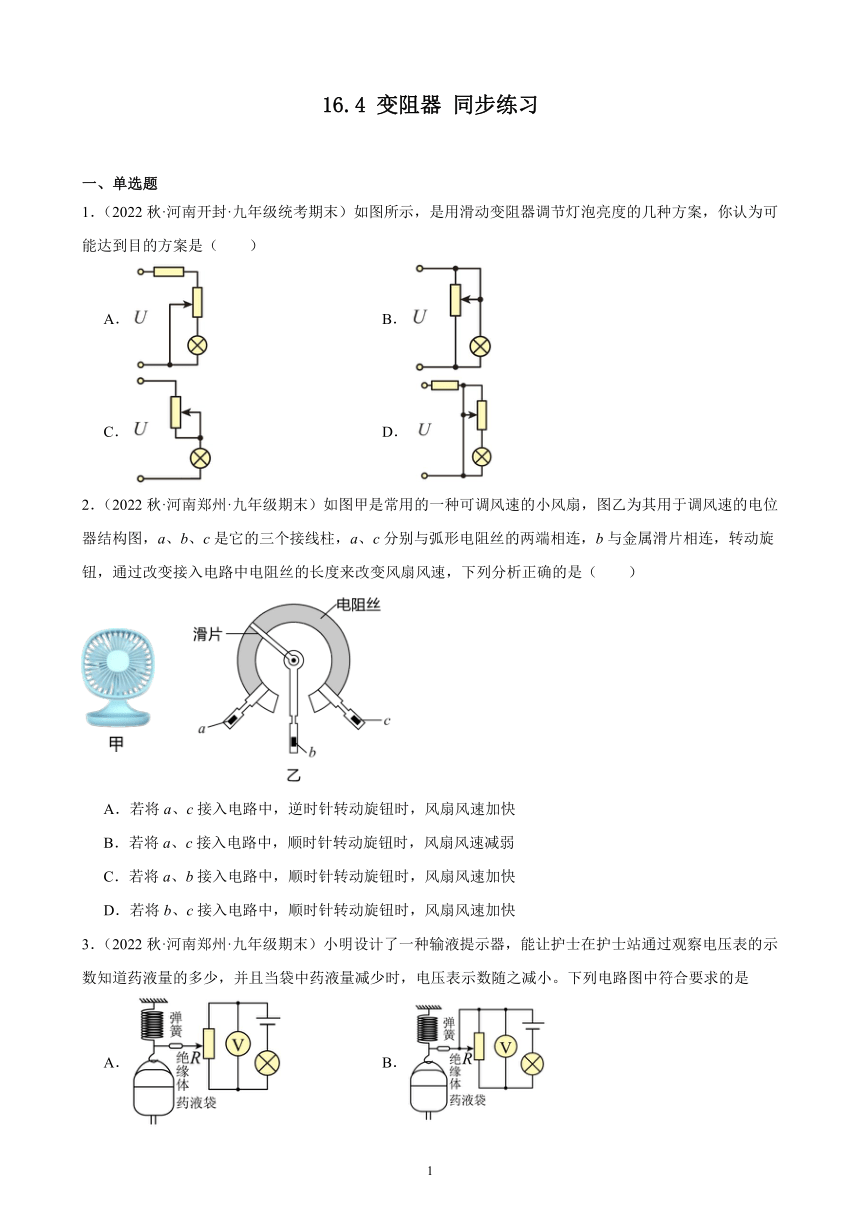

16.4 变阻器 同步练习
一、单选题
1．（2022秋·河南开封·九年级统考期末）如图所示，是用滑动变阻器调节灯泡亮度的几种方案，你认为可能达到目的方案是（　　）
A． B．
C． D．
2．（2022秋·河南郑州·九年级期末）如图甲是常用的一种可调风速的小风扇，图乙为其用于调风速的电位器结构图，a、b、c是它的三个接线柱，a、c分别与弧形电阻丝的两端相连，b与金属滑片相连，转动旋钮，通过改变接入电路中电阻丝的长度来改变风扇风速，下列分析正确的是（　　）
　　
A．若将a、c接入电路中，逆时针转动旋钮时，风扇风速加快
B．若将a、c接入电路中，顺时针转动旋钮时，风扇风速减弱
C．若将a、b接入电路中，顺时针转动旋钮时，风扇风速加快
D．若将b、c接入电路中，顺时针转动旋钮时，风扇风速加快
3．（2022秋·河南郑州·九年级期末）小明设计了一种输液提示器，能让护士在护士站通过观察电压表的示数知道药液量的多少，并且当袋中药液量减少时，电压表示数随之减小。下列电路图中符合要求的是
A． B．
C． D．

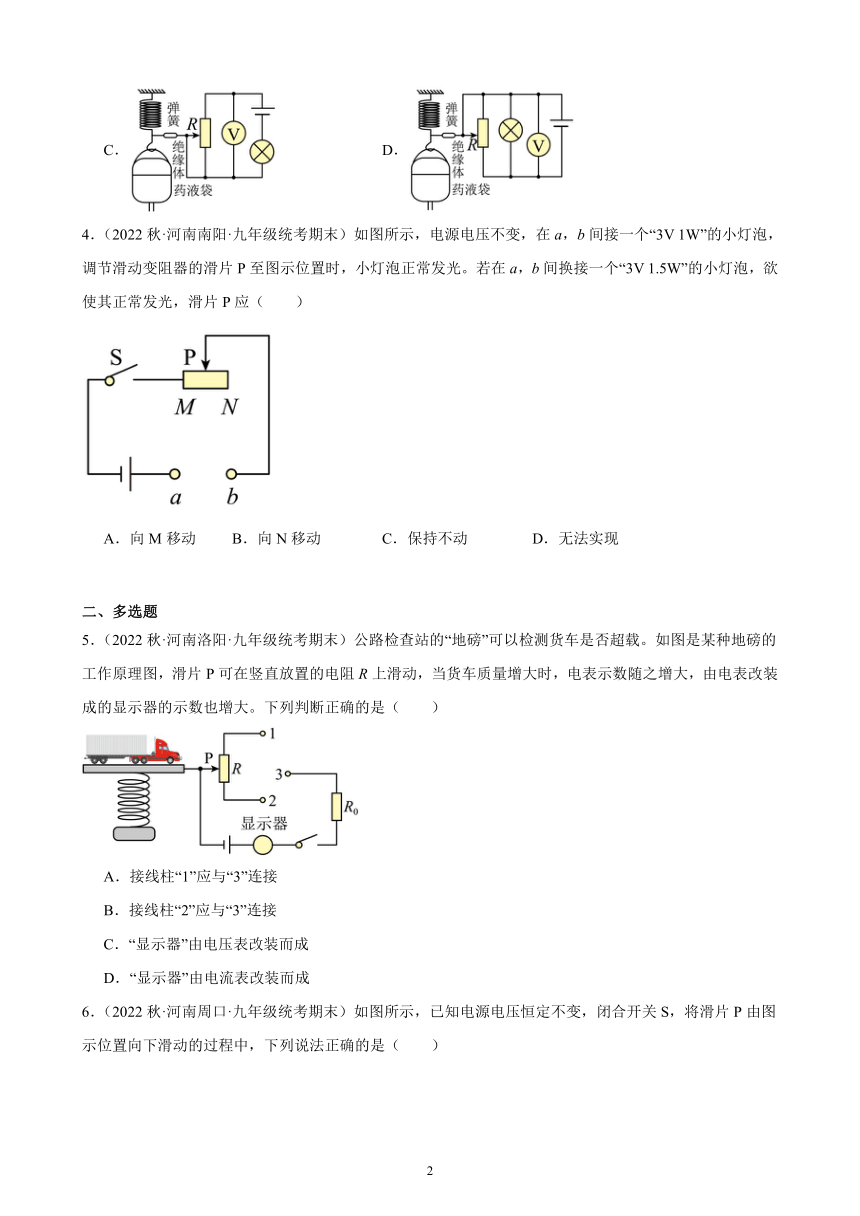

4．（2022秋·河南南阳·九年级统考期末）如图所示，电源电压不变，在a，b间接一个“3V 1W”的小灯泡，调节滑动变阻器的滑片P至图示位置时，小灯泡正常发光。若在a，b间换接一个“3V 1.5W”的小灯泡，欲使其正常发光，滑片P应（　　）
A．向M移动 B．向N移动 C．保持不动 D．无法实现
二、多选题
5．（2022秋·河南洛阳·九年级统考期末）公路检查站的“地磅”可以检测货车是否超载。如图是某种地磅的工作原理图，滑片P可在竖直放置的电阻R上滑动，当货车质量增大时，电表示数随之增大，由电表改装成的显示器的示数也增大。下列判断正确的是（　　）
A．接线柱“1”应与“3”连接
B．接线柱“2”应与“3”连接
C．“显示器”由电压表改装而成
D．“显示器”由电流表改装而成
6．（2022秋·河南周口·九年级统考期末）如图所示，已知电源电压恒定不变，闭合开关S，将滑片P由图示位置向下滑动的过程中，下列说法正确的是（　　）
A．电压表V的示数不变 B．电流表A1的示数变小
C．电流表A2的示数变大 D．灯泡L的亮度不变
三、填空题

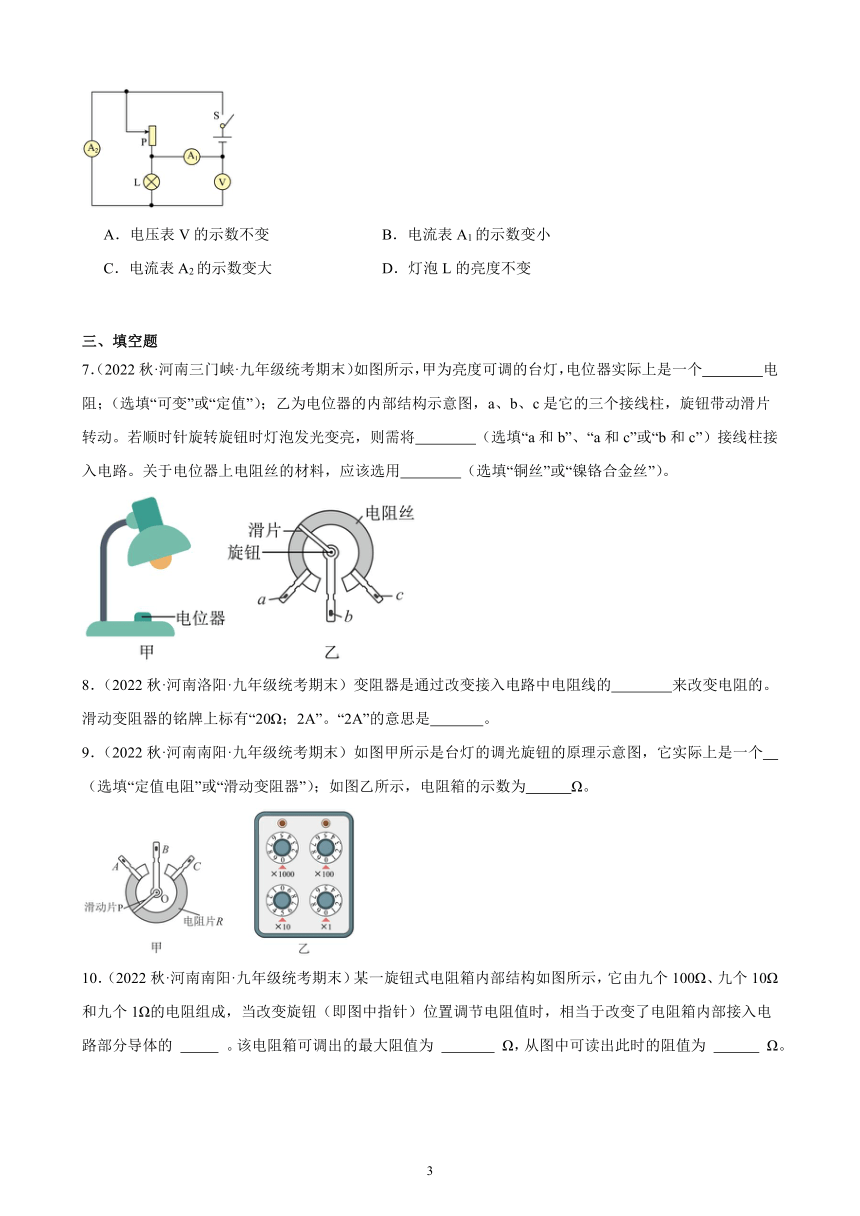

7．（2022秋·河南三门峡·九年级统考期末）如图所示，甲为亮度可调的台灯，电位器实际上是一个 电阻；（选填“可变”或“定值”）；乙为电位器的内部结构示意图，a、b、c是它的三个接线柱，旋钮带动滑片转动。若顺时针旋转旋钮时灯泡发光变亮，则需将 （选填“a和b”、“a和c”或“b和c”）接线柱接入电路。关于电位器上电阻丝的材料，应该选用 （选填“铜丝”或“镍铬合金丝”）。
8．（2022秋·河南洛阳·九年级统考期末）变阻器是通过改变接入电路中电阻线的 来改变电阻的。滑动变阻器的铭牌上标有“20Ω；2A”。“2A”的意思是 。
9．（2022秋·河南南阳·九年级统考期末）如图甲所示是台灯的调光旋钮的原理示意图，它实际上是一个 （选填“定值电阻”或“滑动变阻器”）；如图乙所示，电阻箱的示数为 Ω。
10．（2022秋·河南南阳·九年级统考期末）某一旋钮式电阻箱内部结构如图所示，它由九个100Ω、九个10Ω和九个1Ω的电阻组成，当改变旋钮（即图中指针）位置调节电阻值时，相当于改变了电阻箱内部接入电路部分导体的 。该电阻箱可调出的最大阻值为 Ω，从图中可读出此时的阻值为 Ω。

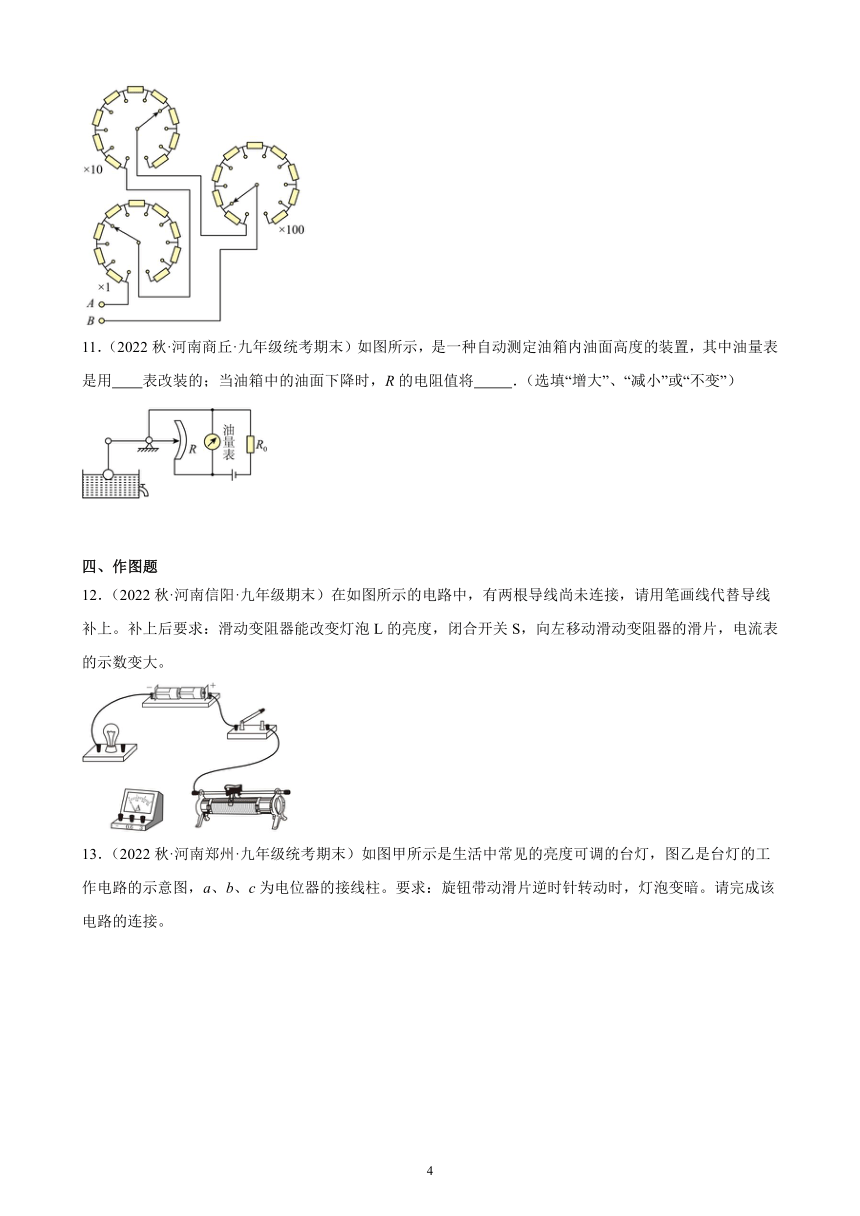

11．（2022秋·河南商丘·九年级统考期末）如图所示，是一种自动测定油箱内油面高度的装置，其中油量表是用 表改装的；当油箱中的油面下降时，R的电阻值将 ．（选填“增大”、“减小”或“不变”）
四、作图题
12．（2022秋·河南信阳·九年级期末）在如图所示的电路中，有两根导线尚未连接，请用笔画线代替导线补上。补上后要求：滑动变阻器能改变灯泡L的亮度，闭合开关S，向左移动滑动变阻器的滑片，电流表的示数变大。

13．（2022秋·河南郑州·九年级统考期末）如图甲所示是生活中常见的亮度可调的台灯，图乙是台灯的工作电路的示意图，a、b、c为电位器的接线柱。要求：旋钮带动滑片逆时针转动时，灯泡变暗。请完成该电路的连接。

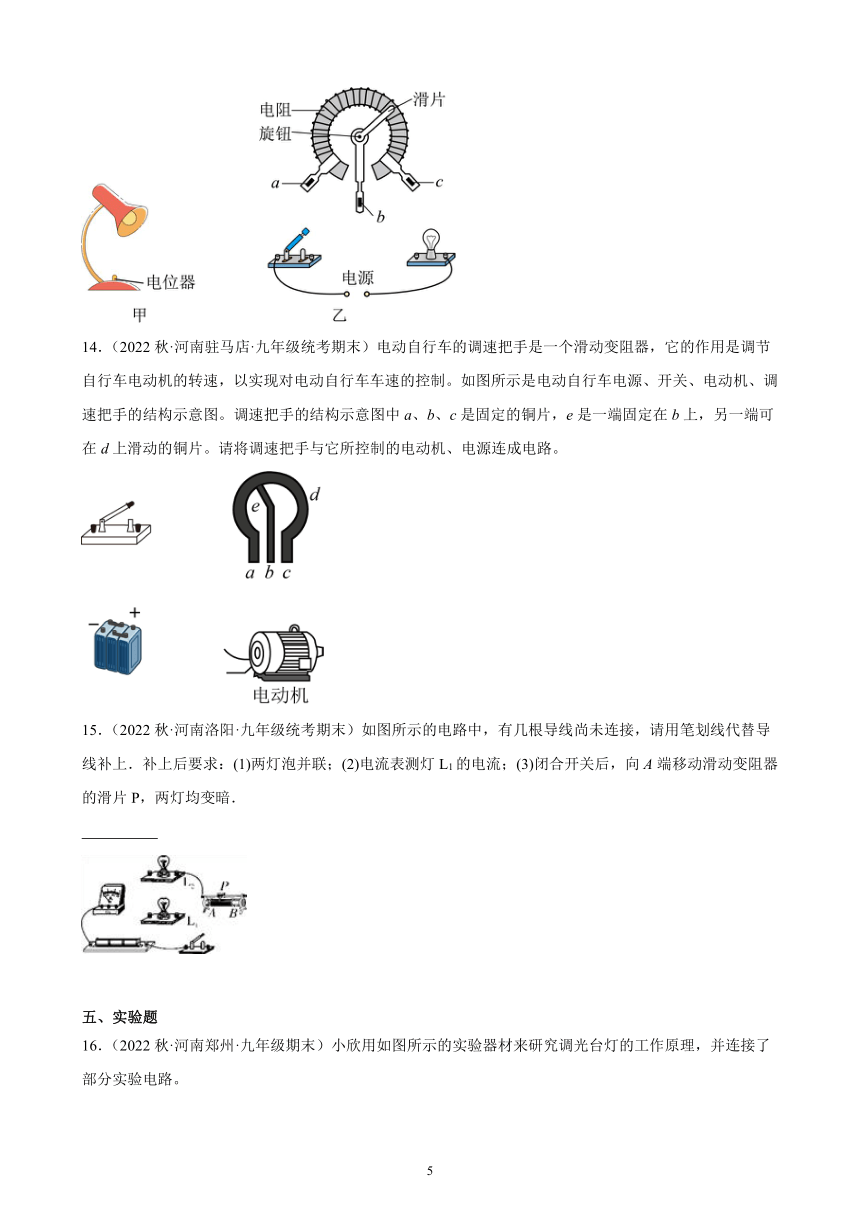

14．（2022秋·河南驻马店·九年级统考期末）电动自行车的调速把手是一个滑动变阻器，它的作用是调节自行车电动机的转速，以实现对电动自行车车速的控制。如图所示是电动自行车电源、开关、电动机、调速把手的结构示意图。调速把手的结构示意图中a、b、c是固定的铜片，e是一端固定在b上，另一端可在d上滑动的铜片。请将调速把手与它所控制的电动机、电源连成电路。
15．（2022秋·河南洛阳·九年级统考期末）如图所示的电路中，有几根导线尚未连接，请用笔划线代替导线补上．补上后要求：(1)两灯泡并联；(2)电流表测灯L1的电流；(3)闭合开关后，向A端移动滑动变阻器的滑片P，两灯均变暗．
五、实验题
16．（2022秋·河南郑州·九年级期末）小欣用如图所示的实验器材来研究调光台灯的工作原理，并连接了部分实验电路。
（1）小欣在连接实验电路前，应该首先将开关 ；
（2）请你用笔画线代替导线，帮小欣连接成完整的实验电路，并让开关闭合时滑动变阻器连入电路的电阻最大； ( )
（3）小欣连接完成上述实验电路，检查无误后，闭合开关，发现小灯泡不亮。小欣想：是不是电路中某处发生了断路？小欣为了判断电路是否发生断路接下来最简单的操作是： ，观察小灯泡是否发光。
（4）你还有哪些判断电路是否发生断路的方法？请写出一种： 。
17．（2022秋·河南南阳·九年级统考期末）“探究影响导体电阻大小的因素”的实验装置如图所示，在实验中使用四根电阻丝，其材料规格如表所示。
编号 材料 长度/m 横截面积/mm2 灯泡亮度
A 锰铜合金 0.5 0.8 亮
B 镍铬合金 0.5 0.8 较亮
C 镍铬合金 0.5 0.4 较暗
D 镍铬合金 1.0 0.4 暗
（1）实验中通过观察 比较电阻丝电阻的大小，实验中采用的研究方法是 和转换法；
（2）分别将编号为 的电阻丝接入电路进行实验，可得出结论：导体的电阻大小与导体的材料有关；
（3）分别将编号为B、C的电阻丝接入电路进行实验，可得出结论：导体的电阻大小与导体的 有关；
（4）分别将编号为C、D的电阻丝接入电路进行实验，可得出结论：导体的电阻大小与导体的 有关，该实验结论被实际应用到了 的工作原理中；
A．电压表
B．电流表
C．滑动变阻器
（5）实验过程中某小组同学更换电阻丝后发现小灯泡亮度变化不明显，可用 代替小灯泡完成实验。

参考答案：
1．C
【详解】A．图中，灯泡被导线短路，灯泡不亮，滑动变阻器更不能调节灯泡的亮度，故A不符合题意；
B．滑动变阻器接入下半段，灯泡和滑动变阻器的下半段是并联的，滑动变阻器不能改变灯泡的亮度，故B不符合题意；
C．滑动变阻器和灯泡是串联的，移动滑动变阻器的滑片，改变电路中的电阻，改变电路中的电流，改变灯泡的亮度，故C符合题意；
D．灯泡和滑动变阻器都被导线短路，灯泡不能发光，滑动变阻器更不能调节灯泡的亮度，故D不符合题意。
故选C。
2．D
【详解】AB．若将a、c接入电路中，等于是把电阻片最大阻值接入，旋转旋钮无法改变其阻值，故无法改变风扇速度，故错误。
C．若将a、b接入电路中，顺时针转动旋钮时，接入的电阻片长度变大，阻值变大，电路中电流变小，风扇风速减慢，故错误。
D．若将b、c接入电路中，顺时针转动旋钮时，接入的电阻片长度变小，阻值变小，电路中电流变大，风扇风速加快，故正确。
故选D。
3．C
【详解】A．电压表测滑动变阻器电压，电压表的读数始终都不变，故A不符合题意；
B．电压表测滑动变阻器下部分的电压，当袋中药液量减少时，电压表示数随之增大，故B不符合题意；
C．电压表测滑动变阻器上部分的电压，当袋中药液量减少时，电压表示数随之减小，故C符合题意；
D．电压表测电源电压，当袋中药液量减少时，电压表示数不变，故D不符合题意。
4．A
【详解】由可知，两灯泡的额定电压相等，更换灯泡后的电阻变小，电路中的总电阻变小，∵，∴电路中的电流变大，此时滑动变阻器的阻值不变，两端的电压变大，∵串联电路中总电压等于各分电压之和，∴此时灯泡分得的电压小于3V，使灯泡正常发光，应使灯泡两端的电压再达到3V，即增大电路中的电流，减小滑动变阻器接入电路中的电阻，滑片向M移动。
故选A。
5．BD
【详解】CD．由图可知，显示器要串联在电路中，因此是用电流表改装而成。故C错误，D正确；
AB．当货车质量增大时，滑片向下滑动，已知此时显示器的示数增加，即电路中的电流增大，由欧姆定律可知，电路的总电阻应变小，即滑片P向下滑动时，滑动变阻器接入电路的阻值应变小，因此接线柱“2”应与“3”连接，故A错误，B正确。
故选BD。
6．AD
【详解】A．由电路图可知，灯泡与滑动变阻器并联，电流表A1测干路电流，电流表A2测通过灯泡的电流，电压表测电源两端电压；由于电压表测电源两端电压，而电源电压不变，所以电压表示数不变，故A正确；
B．因并联电路中干路电流等于各支路电流之和，所以，干路电流变大，电流表A1的示数变大，故B错误；
C．由于并联电路中各支路互不影响，则通过灯泡的电流不变，电流表A2的示数不变，灯泡的亮度不变，故C错误；
D．闭合开关S，滑动变阻器的滑片P由图示位置向下端滑动的过程中，滑动变阻器接入电路的阻值变小，由欧姆定律的计算公式可知，通过滑动变阻器的电流变大，故D正确。
故选AD。
7． 可变 b和c 镍铬合金丝
【详解】[1]电位器能改变灯泡的亮度，由此可知，电位器实际上是一个可变电阻。
[2]顺时针旋转旋片时，灯泡变亮，说明电流变大，因电源电压不变，则根据欧姆定律可知电位器接入电路中的电阻应变小，则由图可知应将b、c接线柱接入电路。
[3]在长度和粗细都相同的情况下，镍铬合金丝的电阻大，这样在移动滑片改变相同的长度时，镍铬合金丝的阻值会有明显的变化，起到明显改变电阻的作用，而用铜丝制作的话，起不到明显改变电阻的作用，所以应该选用镍铬合金丝。
8． 长度 滑动变阻器允许通过的最大电流为2A
【详解】[1]导体的材料、横截面积一定时，导体的电阻与长度成正比，变阻器是通过改变接入电路中电阻线的长度来改变电阻的，接入电路的导线越长，导体的电阻越大。
[2]滑动变阻器的铭牌上标有“20；2A”。“2A”的意思是滑动变阻器允许通过的最大电流为2A，超过2A时可能把变阻器烧坏。
9． 滑动变阻器 50
【详解】[1]由图知道，台灯的调光旋钮，是通过连入电阻丝的长度改变连入电路中的电阻，进而改变电路中的电流，调节灯的亮度，旋钮实际上是一个滑动变阻器。
[2]由图知道，电阻箱的示数
R＝0×1000Ω+0×100Ω+5×10Ω+0×1Ω＝50Ω
10． 长度 999 163
【详解】[1]改变旋钮位置调节电阻值时，相当于改变了电阻箱内部接入电路部分导体的长度；
[2]该电阻箱可调出的最大阻值为
9×100Ω+9×10Ω+9×1Ω=999Ω；
[3]由图可知电阻箱的示数
1×100Ω+6×10Ω+3×1Ω=163Ω。
11． 电压 减小
【详解】由图知道，油量表并联在R两端，由于电压表需要并联在电路中，电流表需要串联在电路中，所以，油量表是由电压表改装而成的；当油箱中的油面下降时，浮标下移，在杠杆的作用下滑片下移，R接入电路中的电阻减小．
12．
【详解】经分析可知，灯L与滑动变阻器串联，滑动变阻器的左下接线柱与电流表0.6接线柱相连、灯泡右接线柱与电流表的负接线柱相连，向左移动 滑动变阻器的滑片时电流表的示数变大，如下图所示：

13．
【详解】电位器应与灯泡串联接入电路中，旋钮带动滑片逆时针转动时，灯泡变暗说明电路中的电流变小，由知，电源电压一定时，电路的总电阻应变大，电位器(滑动变阻器)接入电路中的电阻应变大，由图可知，将b和c两接线柱接入电路后，逆时针旋转旋钮时，电阻丝连入电路中的长度变长，其阻值变大，电路中的电流变小，灯泡变暗，如图所示：

14．
【详解】为实现对电动机转速的控制，就要改变通过它的电流，所以电动机和调速把手应串联在电路中，a、b或b、c接入电路，实物连接如图所示：
15．
【详解】（1）两只灯泡的连接方式为并联，电流表只测量通过灯L1的电流（选大量程），L1与电流表串联，再与L2并联；
（2）闭合开关后，向A端移动滑动变阻器的滑片P，两灯均变暗，连入电阻变大，下面选B接线柱，如图所示：
16． 断开 向左移动滑动变阻器的滑片 在电路中串联一个电流表
【详解】（1）[1]小欣在连接实验电路前，为了连接电路时保护电路，应该首先将开关断开。
（2）[2]滑动变阻器要调整灯泡的亮暗，应采用串联，电路连接完后，让开关闭合时滑动变阻器连入电路的电阻最大，则变阻器的左下端接线柱连入电路中。
（3）[3]灯泡不亮的原因可能是通过灯泡的电流过小、断路、短路等原因，则检查无误后，闭合开关小欣应向左移动滑动变阻器的滑片，减小变阻器接入电路中的电阻，增大通过灯泡的电流，观察小灯泡是否发光，若灯泡发光，则说明电路不存在断路。
（4）[4]若电路出现断路现象，则电路中没有电流，故可以在电路中串联一个电流表，若电流表没有示数，则可能是断路导致。
17． 小灯泡的亮度 控制变量法 A、B 横截面积 长度 C
电流表
【详解】（1）[1]将不同的电阻丝接入电路，电流大小不同，灯泡亮度不同，因此实验中是通过观察灯泡亮度来比较电阻大小的，这种研究问题的方法叫做转换法。
[2]影响导体电阻大小的因素：导体的材料、长度和横截面积，在研究电阻与其中某个因素的关系时，要采用控制变量法的思想，所以本实验采用的研究方法是控制变量法和转换法。
（2）[3]要探究导体的电阻与导体材料的关系，应控制长度和横截面积相同，而材料不同，因此应将编号为A、B的电阻丝接入电路进行实验。
（3）[4]如果选用编号为B、C两根电阻丝进行实验，即此时的长度和材料相同，但横截面积不同，故是为了验证导体的电阻与横截面积的关系。
（4）[5]如果选用编号为C、D两根电阻丝进行实验，即此时的材料和横截面积相同，但长度不同，从而得出结论：导体的电阻大小与导体的长度有关。
[6]由于电阻大小与导体的长度有关，材料和横截面积相同时，长度越长，电阻越大，所以被实际应用到了滑动变阻器的工作原理中，故C符合题意，AB不符合题意。
故选C。
（5）[7]发现小灯泡的亮度变化不明显，则电路的电流变化较小，由于电流表能精确测量电流的大小，所以可在电路中串联一个电流表代替小灯泡完成实验。
