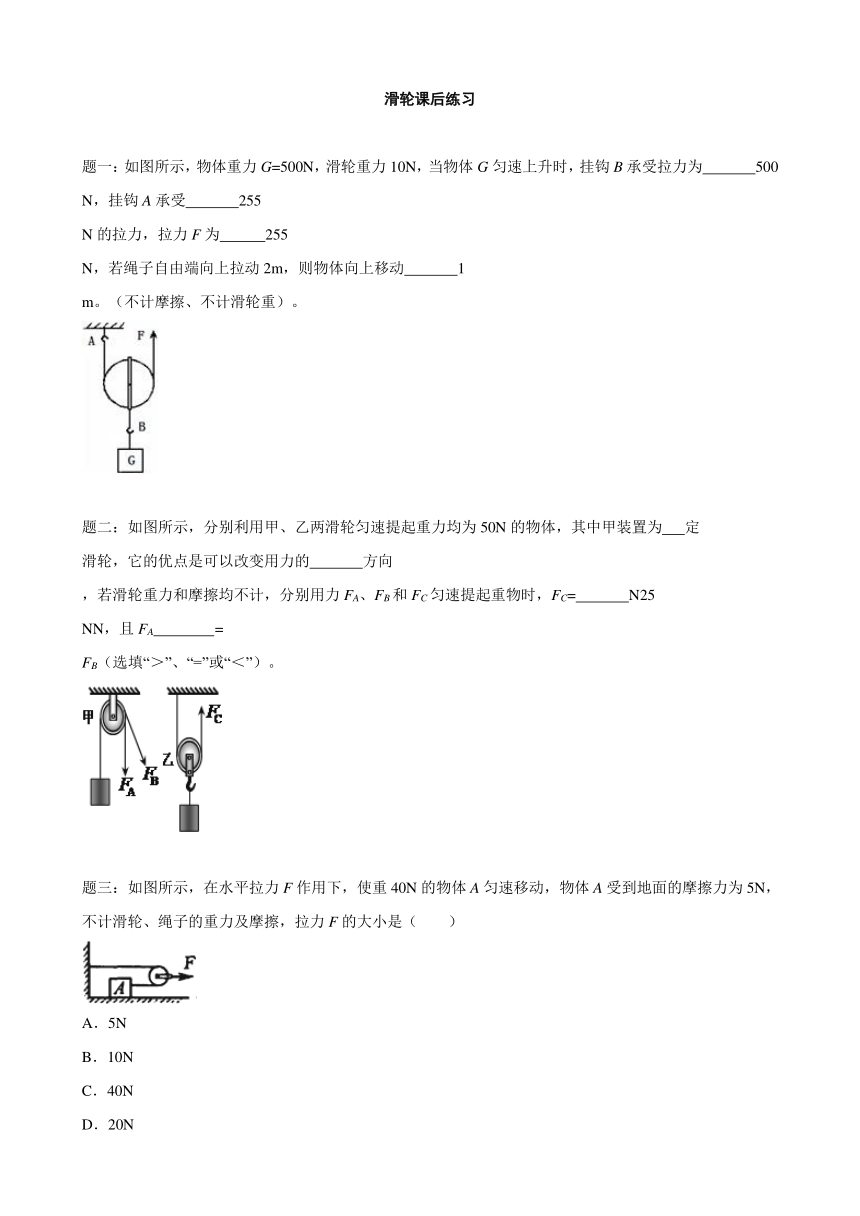

滑轮课后练习
题一：如图所示，物体重力G=500N，滑轮重力10N，当物体G匀速上升时，挂钩B承受拉力为 500
N，挂钩A承受 255
N的拉力，拉力F为 255
N，若绳子自由端向上拉动2m，则物体向上移动 1
m。（不计摩擦、不计滑轮重）。
题二：如图所示，分别利用甲、乙两滑轮匀速提起重力均为50N的物体，其中甲装置为 定
滑轮，它的优点是可以改变用力的 方向
，若滑轮重力和摩擦均不计，分别用力FA、FB和FC匀速提起重物时，FC= N25
NN，且FA =
FB（选填“＞”、“=”或“＜”）。
题三：如图所示，在水平拉力F作用下，使重40N的物体A匀速移动，物体A受到地面的摩擦力为5N，不计滑轮、绳子的重力及摩擦，拉力F的大小是（ ）
A．5N
B．10N
C．40N
D．20N

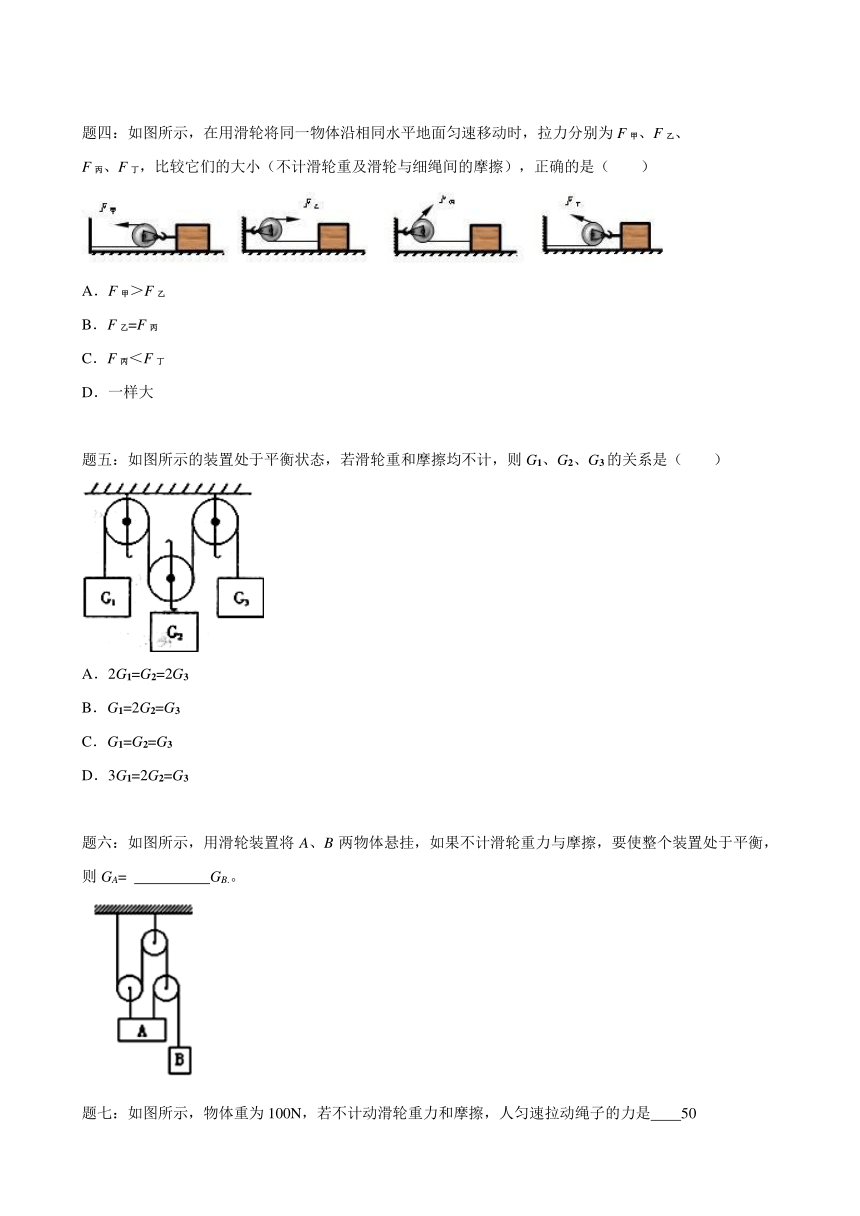

题四：如图所示，在用滑轮将同一物体沿相同水平地面匀速移动时，拉力分别为F甲、F乙、
F丙、F丁，比较它们的大小（不计滑轮重及滑轮与细绳间的摩擦），正确的是（ ）
A．F甲＞F乙
B．F乙=F丙
C．F丙＜F丁
D．一样大
题五：如图所示的装置处于平衡状态，若滑轮重和摩擦均不计，则G1、G2、G3的关系是（ ）
A．2G1=G2=2G3
B．G1=2G2=G3
C．G1=G2=G3
D．3G1=2G2=G3
题六：如图所示，用滑轮装置将A、B两物体悬挂，如果不计滑轮重力与摩擦，要使整个装置处于平衡，则GA= GB.。

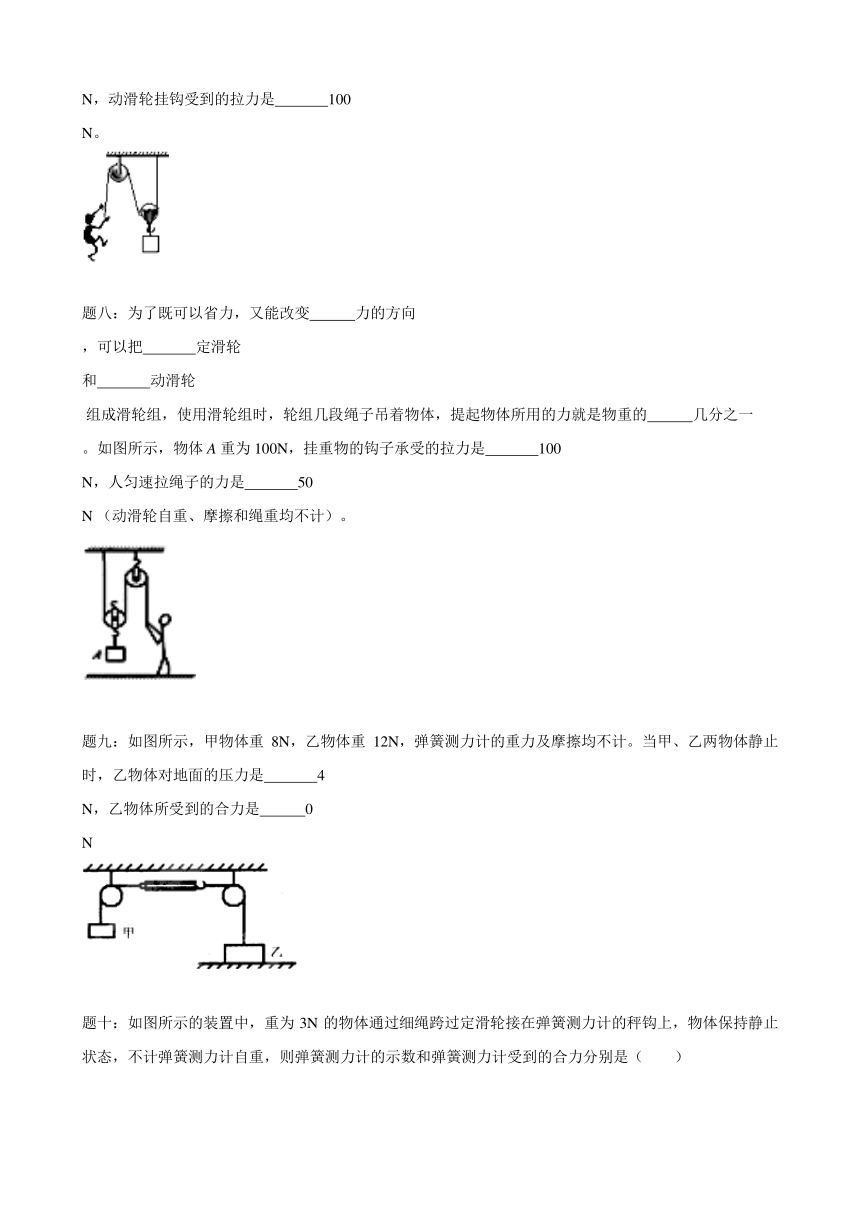

题七：如图所示，物体重为100N，若不计动滑轮重力和摩擦，人匀速拉动绳子的力是 50
N，动滑轮挂钩受到的拉力是 100
N。
题八：为了既可以省力，又能改变 力的方向
，可以把 定滑轮
和 动滑轮
?组成滑轮组，使用滑轮组时，轮组几段绳子吊着物体，提起物体所用的力就是物重的 几分之一
。如图所示，物体A重为100N，挂重物的钩子承受的拉力是 100
N，人匀速拉绳子的力是 50
N?（动滑轮自重、摩擦和绳重均不计）。
题九：如图所示，甲物体重8N，乙物体重12N，弹簧测力计的重力及摩擦均不计。当甲、乙两物体静止时，乙物体对地面的压力是 4
N，乙物体所受到的合力是 0
N

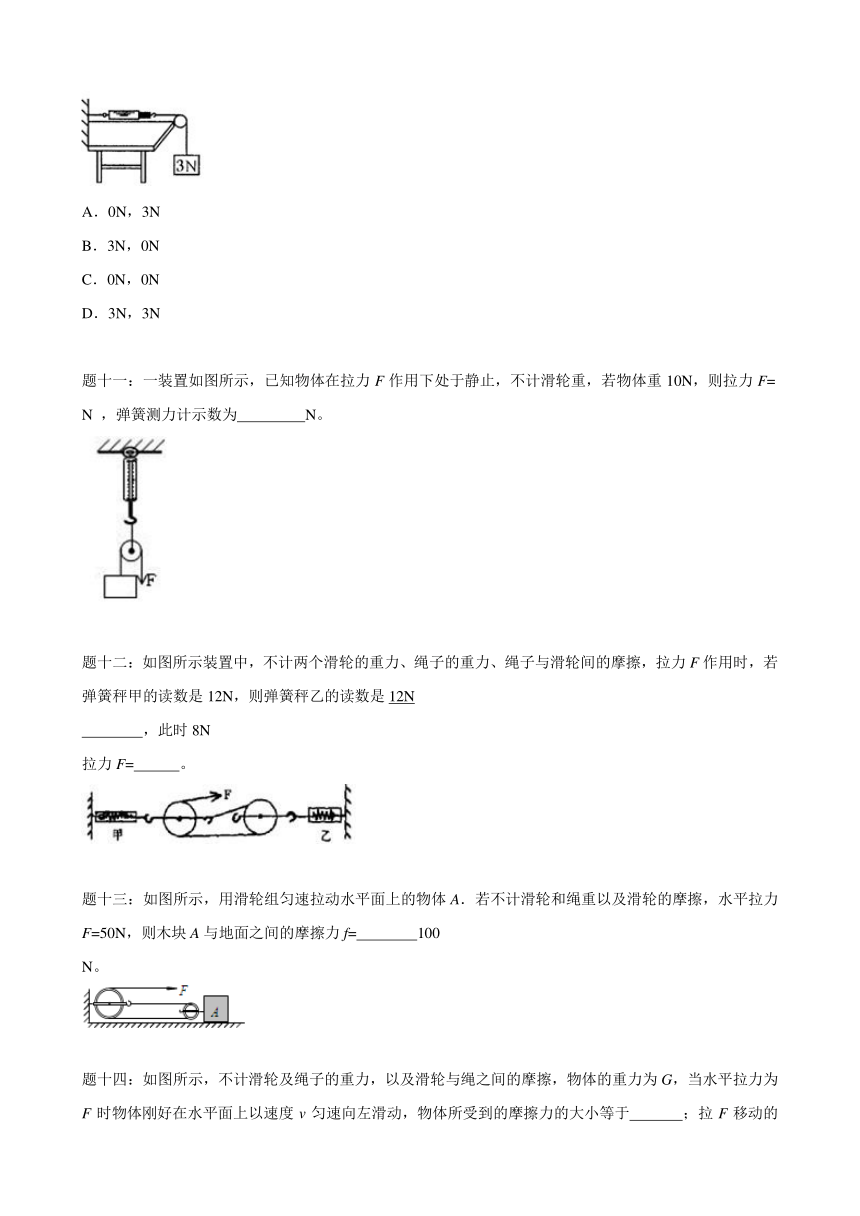

题十：如图所示的装置中，重为3N的物体通过细绳跨过定滑轮接在弹簧测力计的秤钩上，物体保持静止状态，不计弹簧测力计自重，则弹簧测力计的示数和弹簧测力计受到的合力分别是（ ）
A．0N，3N
B．3N，0N
C．0N，0N
D．3N，3N
题十一：一装置如图所示，已知物体在拉力F作用下处于静止，不计滑轮重，若物体重10N，则拉力F= N ，弹簧测力计示数为 N。
题十二：如图所示装置中，不计两个滑轮的重力、绳子的重力、绳子与滑轮间的摩擦，拉力F作用时，若弹簧秤甲的读数是12N，则弹簧秤乙的读数是12N
，此时8N
拉力F= 。
题十三：如图所示，用滑轮组匀速拉动水平面上的物体A．若不计滑轮和绳重以及滑轮的摩擦，水平拉力F=50N，则木块A与地面之间的摩擦力f= 100
N。
题十四：如图所示，不计滑轮及绳子的重力，以及滑轮与绳之间的摩擦，物体的重力为G，当水平拉力为F时物体刚好在水平面上以速度v匀速向左滑动，物体所受到的摩擦力的大小等于 ；拉F移动的速度是 。
题十五：如图所示，重力不计的杠杆OAB，可绕O点在竖直平面内转动。重为100N的物体挂在OA的中点处，已知OA=40cm，AB=30cm，OA垂直于AB，杠杆与转动轴间的摩擦忽略不计，要使杠杆平衡，且OA段处于水平位置，那么作用于B端的最小力的力臂等于 cm，最小力的大小等于 N。
题十六：如图所示杠杆AB可绕O点在竖直平面内转动，AO:OB=2:3，滑轮重为100N.当在B点施加大小为F=200N的竖直向下的拉力时，杠杆在水平位置平衡，此时边长为0.2m的正方体M对水平地面的压强为7500Pa。（不计杠杆重、绳重和摩擦，图中各段绳子所受拉力均沿竖直方向）求：
（1）此时正方体M对地面的压力FM；
（2）杠杆A点所受绳的拉力FA；
（3）物体M所受的重力GM。
滑轮
课后练习参考答案
500；255；255；1．
详解：（1）因物体重500N，故挂钩B受到的拉力为500N；挂钩A受到的拉力等于绳端的拉力，为物体和滑轮总重的一半，拉力F=×（500N+10N）=255N，挂钩A处受到的拉力为255N；（2）滑轮承重绳子的股数n=2，物体上升的高度h===1m。
定；方向；25；=
详解：由图示可知，甲装置中的滑轮是定滑轮，它可以改变力的方向；
乙装置中的滑轮是定滑轮，FC=G=×50N=25N；定滑轮不能改变力的大小，FA=FB=G=50N。
B
详解：如图所示，该滑轮为动滑轮∵不计滑轮、绳子的重力及摩擦
∴A受地面的摩擦力f==5N∴拉力F=2f=2×5N=10N。
B
详解：由图可知，第一个和第四个滑轮随物体一起运动，是动滑轮，当水平拉动时可以省一半的力，而第四个滑轮因为拉力方向不水平，所以力会稍大．第二个和第三个滑轮是定滑轮，使用该滑轮不能省力，但可以改变力的方向；所以F乙=F丙＞F丁＞F甲；可见A、C、D选项错误，故选B。
A
详解：由图知，G1由一条绳子承担，G2由两条绳子承担，G3由一条绳子承担，故G1=G2=G3，即2G1=G2=2G3。
5
详解：B静止时，受到拉力F和重力GB，所以F=GB， A受到重力GA和拉力FA以及拉力F的作用，在这三个力的作用下，保持静止， 所以GA=FA+F=4GB+GB=5GB。故答 案为5。
50；100
详解：从图中可以看出，只有一个动滑轮在拉重物，在不计摩擦和动滑轮重时；绳子自由端的拉力为：F=×100N=50N；动滑轮的挂钩受到的拉力即物体的重力，为100N。
力的方向；定滑轮；动滑轮；几分之一；100N；50N
详解：定滑轮可以改变力的方向，动滑轮能很省力地拉动物体，滑轮组结合了定滑轮和动滑轮，这样既可以改变力的方向，又能很省力地拉动物体；动滑轮被几根绳子承担，那么所用的拉力就是物体和动滑轮总重的几分之一；物体对钩子的拉力就等于物体的重力（100N）；因为重物有两根绳子承担，所以F=G=×100N=50N。
4；0
详解：（1）甲由于自身的重力对弹簧测力计施加了一个向左的8N的拉力，弹簧测力计处于静止状态，水平方向上受到的就是一对平衡力，所以甲也对弹簧测力计施加了一个8N的拉力，乙受到竖直向上的拉力、竖直向上的支持力和竖直向下的重力，这三个力是平衡力，所以支持力等于重力和拉力的差值等于12N-8N=4N。支持力和压力是一对相互作用力，相互作用力的大小是相等的，所以压力等于4N；（2）乙物体处于静止状态，所以其所受的合力为0。
B
详解：物体对弹簧的拉力F大小等于物体所受的重力G=3N，所以弹簧测力计的示数是3N；弹簧测力计静止，处于平衡状态，由平衡条件知，弹簧测力计所受的合力为零。
10，20
详解：读图可知，物体的重力由绳子的拉力承担，绳子的拉力通过滑轮改变了方向，因为物体静止，所以拉力F等于物体的重力，也是10N；滑轮的两侧各有10N的拉力，所以弹簧测力计的拉力为10N+10N=20N。故答案为：10，20。
8N ，4N。
详解：绳子的拉力与拉力F是相等的，由图可知，甲的读数为三根绳的拉力，则3×F=12N，F=4N，乙的读数为2×4N=8N。
100．
详解：∵如图所示，由2段绳子与动滑轮相连，n=2，则F=f，∴则地面对物体的摩擦力：f=2F=2×50N=100N。
F，v。
详解：由图知：①动滑轮在水平方向受到三个力的作用：向左的拉力F，两段绳子向右的拉力，因为动滑轮匀速直线运动，所以每段绳子施加的拉力为F；物体在水平方向受到两个力的作用：绳子的拉力和地面的摩擦力，因为物体匀速直线运动，所以受到的摩擦力为f=F。②已知物体移动的速度是v，所以拉力F移动的速度是 v。
50；40
详解：当力臂为OB时，力臂最长，此时最省力。
连接OB，作用在B点的最小力应垂直于OB向上。如图所示：
所以OB==50cm。根据杠杆的平衡条件：G?=F?OB，100N×20cm=F×50cm，解得F=40N。
（1）300N，（2）300N，（3）800N
详解：（1）∵S=0.2m×0.2m=0.04m2，P=7500Pa
∴正方体M对地面的压力为：FM=PS=7500Pa×0.04?m2=300N；
（2）杠杆在水平位置平衡，根据杠杆平衡条件F1L1=F2L2可知（如图所示）：
则FA×OA=F×OB，∵AO:OB=2:3，F=200N，∴FA×0B=OB×200N
则FA=300N；
（3）各段绳子对正方体M的拉力FA＇等于杠杆A点所受绳的拉力FA
即：FA＇=FA=300N，地面对M的支持力FM＇等于正方体M对地面的压力FM，即FM＇=FM=300N，∵不计杠杆重、绳重和摩擦，∴2 FA＇+ FM＇=GM+G轮，2×300N+300N=GM+100N，GM=800N。
