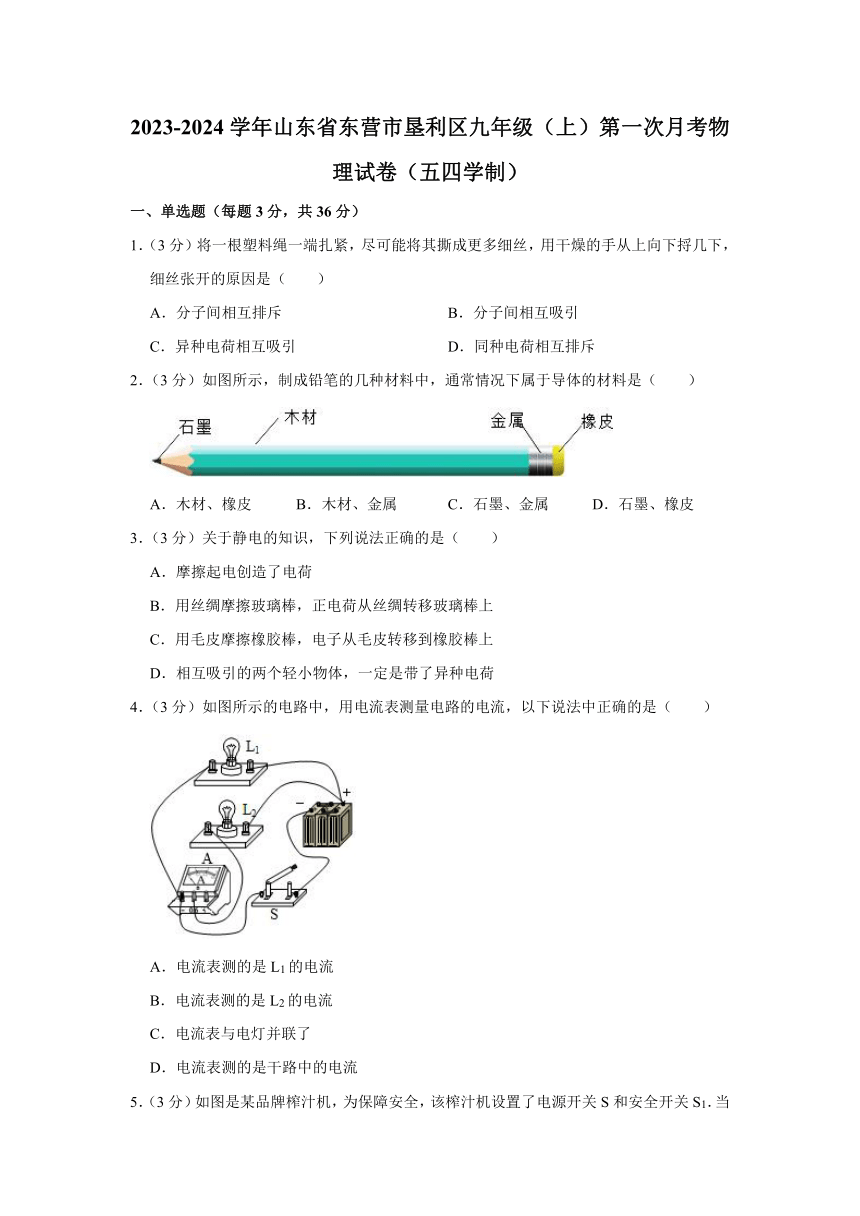

2023-2024学年山东省东营市垦利区九年级（上）第一次月考物理试卷（五四学制）（PDF解析版）

2023-2024 学年山东省东营市垦利区九年级（上）第一次月考物
理试卷（五四学制）
一、单选题（每题 3 分，共 36 分）
1．（3分）将一根塑料绳一端扎紧，尽可能将其撕成更多细丝，用干燥的手从上向下捋几下，
细丝张开的原因是（ ）
A．分子间相互排斥 B．分子间相互吸引
C．异种电荷相互吸引 D．同种电荷相互排斥
2．（3分）如图所示，制成铅笔的几种材料中，通常情况下属于导体的材料是（ ）
A．木材、橡皮 B．木材、金属 C．石墨、金属 D．石墨、橡皮
3．（3分）关于静电的知识，下列说法正确的是（ ）
A．摩擦起电创造了电荷
B．用丝绸摩擦玻璃棒，正电荷从丝绸转移玻璃棒上
C．用毛皮摩擦橡胶棒，电子从毛皮转移到橡胶棒上
D．相互吸引的两个轻小物体，一定是带了异种电荷
4．（3分）如图所示的电路中，用电流表测量电路的电流，以下说法中正确的是（ ）
A．电流表测的是 L1的电流
B．电流表测的是 L2的电流
C．电流表与电灯并联了
D．电流表测的是干路中的电流

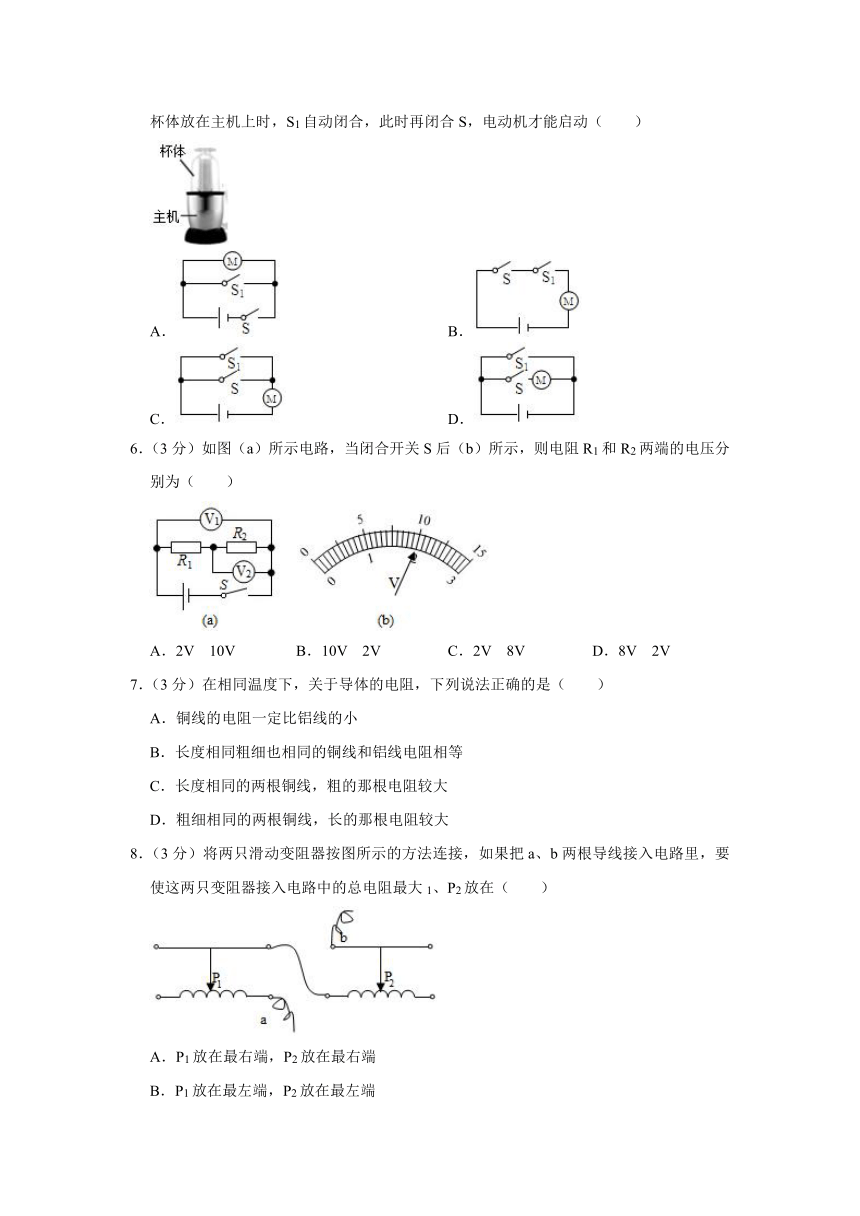

5．（3分）如图是某品牌榨汁机，为保障安全，该榨汁机设置了电源开关 S和安全开关 S1．当
杯体放在主机上时，S1自动闭合，此时再闭合 S，电动机才能启动（ ）
A． B．
C． D．
6．（3分）如图（a）所示电路，当闭合开关 S后（b）所示，则电阻 R1和 R2两端的电压分
别为（ ）
A．2V 10V B．10V 2V C．2V 8V D．8V 2V
7．（3分）在相同温度下，关于导体的电阻，下列说法正确的是（ ）
A．铜线的电阻一定比铝线的小
B．长度相同粗细也相同的铜线和铝线电阻相等
C．长度相同的两根铜线，粗的那根电阻较大
D．粗细相同的两根铜线，长的那根电阻较大
8．（3 分）将两只滑动变阻器按图所示的方法连接，如果把 a、b两根导线接入电路里，要
使这两只变阻器接入电路中的总电阻最大 1、P2放在（ ）
A．P1放在最右端，P2放在最右端
B．P1放在最左端，P2放在最左端
C．P1放在最右端，P2放在最左端
D．P1放在最左端，P2放在最右端

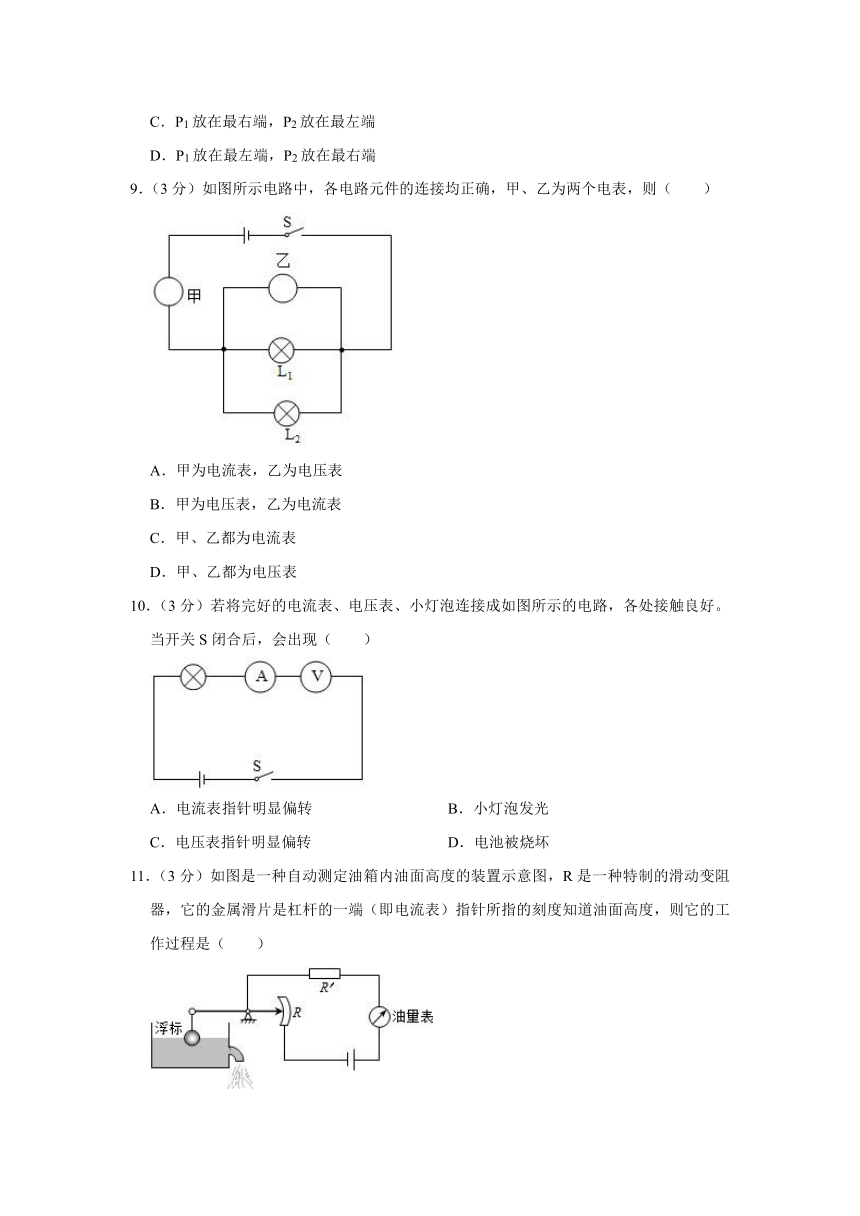

9．（3分）如图所示电路中，各电路元件的连接均正确，甲、乙为两个电表，则（ ）
A．甲为电流表，乙为电压表
B．甲为电压表，乙为电流表
C．甲、乙都为电流表
D．甲、乙都为电压表
10．（3 分）若将完好的电流表、电压表、小灯泡连接成如图所示的电路，各处接触良好。
当开关 S闭合后，会出现（ ）
A．电流表指针明显偏转 B．小灯泡发光
C．电压表指针明显偏转 D．电池被烧坏
11．（3 分）如图是一种自动测定油箱内油面高度的装置示意图，R是一种特制的滑动变阻
器，它的金属滑片是杠杆的一端（即电流表）指针所指的刻度知道油面高度，则它的工
作过程是（ ）

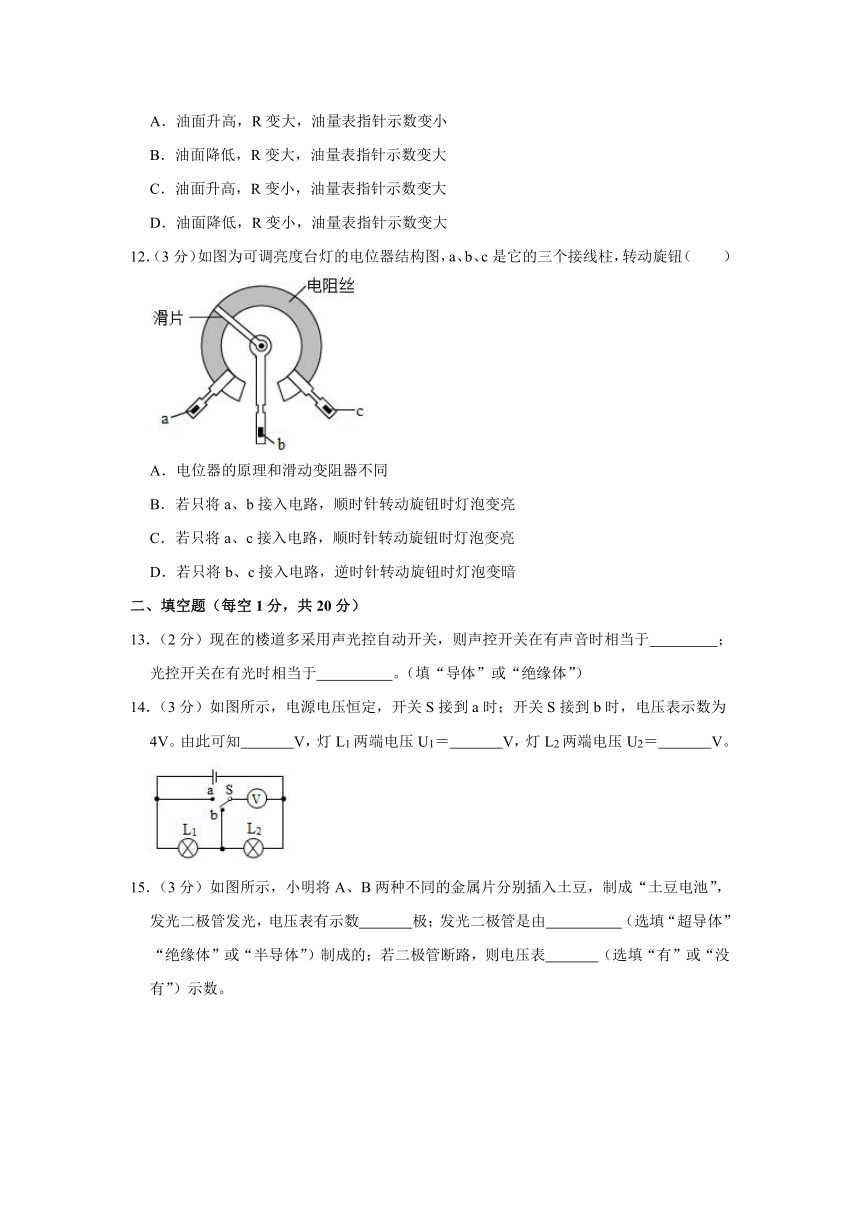

A．油面升高，R变大，油量表指针示数变小
B．油面降低，R变大，油量表指针示数变大
C．油面升高，R变小，油量表指针示数变大
D．油面降低，R变小，油量表指针示数变大
12．（3分）如图为可调亮度台灯的电位器结构图，a、b、c是它的三个接线柱，转动旋钮（ ）
A．电位器的原理和滑动变阻器不同
B．若只将 a、b接入电路，顺时针转动旋钮时灯泡变亮
C．若只将 a、c接入电路，顺时针转动旋钮时灯泡变亮
D．若只将 b、c接入电路，逆时针转动旋钮时灯泡变暗
二、填空题（每空 1 分，共 20 分）
13．（2分）现在的楼道多采用声光控自动开关，则声控开关在有声音时相当于 ；
光控开关在有光时相当于 。（填“导体”或“绝缘体”）
14．（3分）如图所示，电源电压恒定，开关 S接到 a时；开关 S接到 b时，电压表示数为
4V。由此可知 V，灯 L1两端电压 U1＝ V，灯 L2两端电压 U2＝ V。

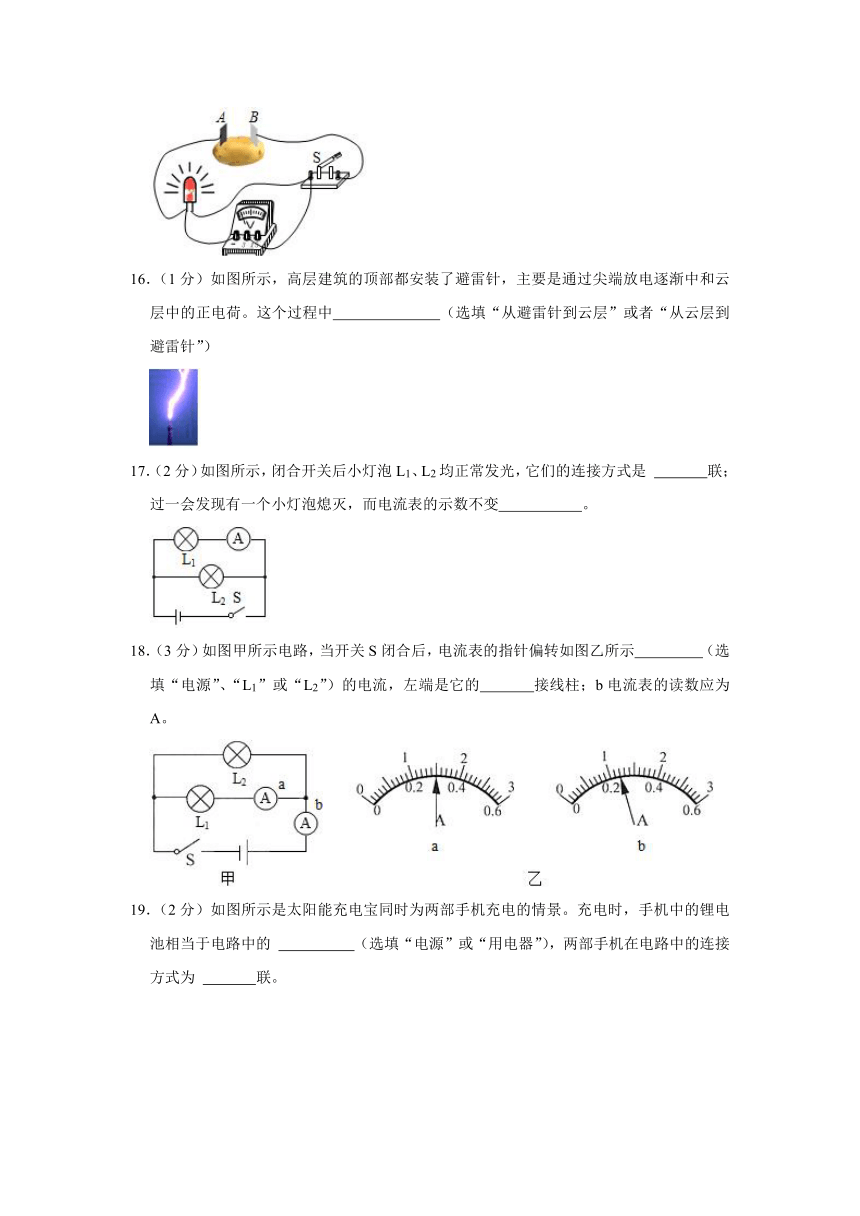

15．（3分）如图所示，小明将 A、B两种不同的金属片分别插入土豆，制成“土豆电池”，
发光二极管发光，电压表有示数 极；发光二极管是由 （选填“超导体”
“绝缘体”或“半导体”）制成的；若二极管断路，则电压表 （选填“有”或“没
有”）示数。
16．（1 分）如图所示，高层建筑的顶部都安装了避雷针，主要是通过尖端放电逐渐中和云
层中的正电荷。这个过程中 （选填“从避雷针到云层”或者“从云层到
避雷针”）
17．（2分）如图所示，闭合开关后小灯泡 L1、L2均正常发光，它们的连接方式是 联；
过一会发现有一个小灯泡熄灭，而电流表的示数不变 。
18．（3分）如图甲所示电路，当开关 S闭合后，电流表的指针偏转如图乙所示 （选
填“电源”、“L1”或“L2”）的电流，左端是它的 接线柱；b 电流表的读数应为
A。
19．（2 分）如图所示是太阳能充电宝同时为两部手机充电的情景。充电时，手机中的锂电
池相当于电路中的 （选填“电源”或“用电器”），两部手机在电路中的连接
方式为 联。
20．（2分）如图要使 L1和 L2组成串联电路，应闭合开关 ；要使 L1和 L2组成并
联，应闭合开关 。
21．（2 分）甲、乙、丙是三根用相同材料制成的均匀的合金丝，甲、乙长度相同，但甲较
粗，但丙较长，则这三根合金丝中 ；若在甲合金丝的两端加上 3V的电压，则它
的电阻将 （填“变大”、“变小”或“不变”）。（忽略温度的影响）
三、作图题（本大题共 3 小题，共 6.0 分）
22．（2分）如图所示，灯 L1与 L2并联，电路中电流方向如箭头所示。试根据电流方向在
图中的虚线方框中填上电池或开关的符号，使电路连接符合要求。
23．（2分）请根据如图所示的实物图，画出对应的电路图。
24．（2 分）在如图所示的电路中，有两根导线尚未连接，请用笔线代替导线补上。补上后
要求：①电压表测小灯两端电压，向右端移动滑动变阻器的滑片 P，灯变亮。
四、实验探究题（每空 2 分，共 38 分）
25．（12分）在探究并联电路电流规律的实验中，如图甲是实验的电路图。
A点电流 IA（A） B点电流 IB（A） C点电流 IC（A）
0.16 0.16 0.32
（1）电流表应 （选填“串联”或“并联”）在被测电路中。若要测量干路电
流，则电流表应接在甲图中的 点。
（2）小明同学在测量 A 处的电流时，发现电流表的指针偏转如图乙所示，原因
是 ；在排除故障后，电流表的示数如图丙所示，则电流表的示数
为 。
（3）如表是小亮同学在实验中用两盏规格相同的灯泡得出的实验结论是：在并联电路中，
干路电流等于各支路电流之和，且各支路的电流相等。请指出小亮的探究过程的两点不
妥之处：
① 。
② 。
26．（14分）小明选用两节新电池，两个小灯泡，一个电压表来探究串联电路电压的特点。
（1）若要测量灯泡 L1两端的电压，请在图甲中画出导线，补充完整实物图；
（2）小明连接好电路，闭合开关前，发现电压表指针如图乙所示 ；
（3）L1与 L2应该选择规格 （填“相同”或“不相同”）的小灯泡，目的
是 ；
（4）闭合开关后，小明发现两灯都不发光，于是分别把电压表接在图丙中 AB两点、BC
两点及 AC两点 AB＝3V，UBC＝0V，UAC＝3V；小明检查发现只有灯 L1和灯 L2中的一
盏出现故障，则故障可能是 ；
（5）故障排除后，用电压表分别测出 A与 B、B与 C、A与 C两点间的电压 UAB、UBC、
UAC，将数据记录在表中；
次数 AB间的电压/V BC间的电压/V AC间的电压/V
1 1.0 1.8 2.8
2 1.2 1.6 2.8
3 1.1 1.7 2.8
分析表中的数据，可得出的结论为： ；
（6）另外一位同学小红认为小明这样操作太麻烦，她认为测量 L1两端电压之后，只需
将与 A 点相连的导线改接到 C 点即可。请评价小红同学提出方案的可行性（说明理
由） 。
27．（12分）小组同学用如图所示的电路和表中的金属丝探究“导体的电阻跟哪些因素有关”。
编号 材料 长度/m 横截面积/mm2
1 钢丝 0.5 0.1
2 铁丝 0.5 0.1
3 镍铬合金丝 0.5 0.1
4 镍铬合金丝 0.5 0.2
5 镍铬合金丝 1.0 0.1
（1）为了探究电阻与长度的关系，应选择编号为 的两根金属丝，先后接入
A、B间，通过观察 来比较金属丝电阻的大小。
（2）选择编号为 3和 4的两根金属丝，先后接入 A、B间，发现接入 3号金属丝时灯泡
的亮度比接入 4号时的更暗 （选填“大”或“小”），这实验表明：在其他条件相
同时， ，电阻越大。
（3）选择编号为 1和 2的两根金属丝，先后接入 A、B间，观察到两次灯泡亮度差别不
大 ， 有 同 学 建 议 用 电 流 表 代 替 灯 泡 进 行 实 验 ， 这 一 做 法 是 错 误
的 。
（4）在我国城乡许多地区进行输电线路的改造，将原来细的铝质输电线换成较粗的铝质
输电线，这样就 （选填“增大”或“减小”）了输电线的电阻。
2023-2024 学年山东省东营市垦利区九年级（上）第一次月考物
理试卷（五四学制）
参考答案与试题解析
一、单选题（每题 3 分，共 36 分）
1．（3分）将一根塑料绳一端扎紧，尽可能将其撕成更多细丝，用干燥的手从上向下捋几下，
细丝张开的原因是（ ）
A．分子间相互排斥 B．分子间相互吸引
C．异种电荷相互吸引 D．同种电荷相互排斥
【解答】解：用手上向下捋塑料绳时，由于摩擦生电而使塑料绳带上同种电荷。
故选：D。
2．（3分）如图所示，制成铅笔的几种材料中，通常情况下属于导体的材料是（ ）
A．木材、橡皮 B．木材、金属 C．石墨、金属 D．石墨、橡皮
【解答】解：A、木材和橡皮都不易导电，故 A错误。
B、木材和金属中，故 B错误。
C、石墨和金属都易导电，故 C正确。
D、石墨和橡皮中，故 D错误。
故选：C。
3．（3分）关于静电的知识，下列说法正确的是（ ）
A．摩擦起电创造了电荷
B．用丝绸摩擦玻璃棒，正电荷从丝绸转移玻璃棒上
C．用毛皮摩擦橡胶棒，电子从毛皮转移到橡胶棒上
D．相互吸引的两个轻小物体，一定是带了异种电荷
【解答】解：A、摩擦起电不是创造了电荷，故 A错误；
B、用丝绸摩擦玻璃棒，使得玻璃棒带正电；
C、用毛皮摩擦橡胶棒，毛皮失去电子带正电，故 C正确；
D、带电体可以吸引带异种电荷的物体，故 D错误。
故选：C。
4．（3分）如图所示的电路中，用电流表测量电路的电流，以下说法中正确的是（ ）
A．电流表测的是 L1的电流
B．电流表测的是 L2的电流
C．电流表与电灯并联了
D．电流表测的是干路中的电流
【解答】解：据实物图可知，电流从电源正极出发，一条经过 L1、S回到负极；另一条
经过 L2、电流表、S回到负极 5串联，故测量的是 L2的电流，故 B正确。
故选：B。
5．（3分）如图是某品牌榨汁机，为保障安全，该榨汁机设置了电源开关 S和安全开关 S1．当
杯体放在主机上时，S1自动闭合，此时再闭合 S，电动机才能启动（ ）
A． B．
C． D．
【解答】解：
由题意可知，只有开关 S1、S都闭合后，才开始榨汁，说明两开关相互影响，两开关是
串联的、电动机与电源组成串联电路，B正确。
故选：B。
6．（3分）如图（a）所示电路，当闭合开关 S后（b）所示，则电阻 R1和 R2两端的电压分
别为（ ）
A．2V 10V B．10V 2V C．2V 8V D．8V 2V
【解答】解：（1）由电路图知，两电阻 R1与 R2串联，电压表 V8测电源电压，电压表
V2测电阻 R2两端的电压；
电压表 V4示数大于电压表 V2示数，两个电压表指针偏转角度相同 1量程是 15V，电压
表 V6量程是 3V；
（2）电压表 V1量程是 15V，分度值是 3.5V1＝10V；电压表 V5量程是 3V，分度值是 0.4V；
则电阻 R2两端的电压 U2＝UV 4＝2V，由串联电路特点知 1两端的电压 U4＝UV 1﹣UV 2
＝10V﹣3V＝8V。
故选：D。
7．（3分）在相同温度下，关于导体的电阻，下列说法正确的是（ ）
A．铜线的电阻一定比铝线的小
B．长度相同粗细也相同的铜线和铝线电阻相等
C．长度相同的两根铜线，粗的那根电阻较大
D．粗细相同的两根铜线，长的那根电阻较大
【解答】解：
A、导体电阻与导体的材料，只知道导体的材料，无法确定铜线与铝线电阻的大小。
B、长度相同，由于材料不同，故 B错误；
C、在材料，导体越粗，电阻越小，长度相同的两根铜线，故 C错误；
D、在材料，导体越长，所以，长的那根电阻较大。
故选：D。
8．（3 分）将两只滑动变阻器按图所示的方法连接，如果把 a、b两根导线接入电路里，要
使这两只变阻器接入电路中的总电阻最大 1、P2放在（ ）
A．P1放在最右端，P2放在最右端
B．P1放在最左端，P2放在最左端
C．P1放在最右端，P2放在最左端
D．P1放在最左端，P2放在最右端
【解答】解：根据题意要求，图中的两个滑动变阻器是串联接入电路的，必须让每个变
阻器的电阻丝都全部接入电路，电阻丝的右端接入电路 1移到最左端；对于右边的变阻
器来说，所以应该把滑片 P2移到最右端。
故选：D。
9．（3分）如图所示电路中，各电路元件的连接均正确，甲、乙为两个电表，则（ ）
A．甲为电流表，乙为电压表
B．甲为电压表，乙为电流表
C．甲、乙都为电流表
D．甲、乙都为电压表
【解答】解：由电路图可知，与电源串联的甲表应为电流表，
最右边的乙电表应为电压表，若为电流表会造成电源和小灯泡短路
故选：A。
10．（3 分）若将完好的电流表、电压表、小灯泡连接成如图所示的电路，各处接触良好。
当开关 S闭合后，会出现（ ）
A．电流表指针明显偏转 B．小灯泡发光
C．电压表指针明显偏转 D．电池被烧坏
【解答】解：由图知道电压表与电流表、灯泡串联，所以电路的电流几乎为零、灯泡不
会发光；根据串联分压原理知道，故电压表指针明显偏转。
故选：C。
11．（3 分）如图是一种自动测定油箱内油面高度的装置示意图，R是一种特制的滑动变阻
器，它的金属滑片是杠杆的一端（即电流表）指针所指的刻度知道油面高度，则它的工
作过程是（ ）
A．油面升高，R变大，油量表指针示数变小
B．油面降低，R变大，油量表指针示数变大
C．油面升高，R变小，油量表指针示数变大
D．油面降低，R变小，油量表指针示数变大
【解答】解：A、油面升高，浮标推动指针下移，油量表指针示数变大，
所以不符合题意。
B、油面降低，浮标推动指针上移，油量表指针示数变小，
所以不符合题意。
C、油面升高，浮标推动指针下移，油量表指针示数变大，
所以符合题意。
D、油面降低，浮标推动指针上移，油量表指针示数变小，
所以不符合题意。
故选：C。
12．（3分）如图为可调亮度台灯的电位器结构图，a、b、c是它的三个接线柱，转动旋钮（ ）
A．电位器的原理和滑动变阻器不同
B．若只将 a、b接入电路，顺时针转动旋钮时灯泡变亮
C．若只将 a、c接入电路，顺时针转动旋钮时灯泡变亮
D．若只将 b、c接入电路，逆时针转动旋钮时灯泡变暗
【解答】解：
A、电位器的原理和滑动变阻器相同；
B、若将 a，导线把滑动变阻器的左半段的电阻丝接入电路，能改变接入电路的电阻，电
路中的电流变小，故 B错误；
C、若只将 a，电位器的全部电阻丝都接入电路，所以不能改变灯泡的亮度；
D、只将 b，则滑片右边的电阻丝接入电路，电位器接入电路的电阻变大，灯泡变暗。
故选：D。
二、填空题（每空 1 分，共 20 分）
13．（2 分）现在的楼道多采用声光控自动开关，则声控开关在有声音时相当于 导体 ；
光控开关在有光时相当于 绝缘体 。（填“导体”或“绝缘体”）
【解答】解：声控开关和光控开关是串联的，声控开关在有声音时相当于导体。
故答案为：导体；绝缘体。
14．（3分）如图所示，电源电压恒定，开关 S接到 a时；开关 S接到 b时，电压表示数为
4V。由此可知 9 V，灯 L1两端电压 U1＝ 5 V，灯 L2两端电压 U2＝ 4 V。
【解答】解：当开关 S接到 a时，两灯泡串联，即电源的电压 U＝9V；
当开关接到 b时，两灯泡仍然串联 2两端的电压，即灯 L7两端的电压 U2＝4V，
因为串联电路的总电压等于各部分两电路端的电压之和，所以灯 L4两端的电压 U1＝U﹣
U2＝5V﹣4V＝5V。
故答案为：5；5；4。
15．（3分）如图所示，小明将 A、B两种不同的金属片分别插入土豆，制成“土豆电池”，
发光二极管发光，电压表有示数 负 极；发光二极管是由 半导体 （选填“超导体”
“绝缘体”或“半导体”）制成的；若二极管断路，则电压表 有 （选填“有”或“没
有”）示数。
【解答】解：（1）由图中电压表的正负接线柱可知，B为正极；
（2）发光二极管是由半导体材料制成的；
（3）若二极管断路，则电压表串联到电源的两端，有示数。
故答案为：负；半导体；有。
16．（1 分）如图所示，高层建筑的顶部都安装了避雷针，主要是通过尖端放电逐渐中和云
层中的正电荷。这个过程中 从云层到避雷针 （选填“从避雷针到云层”或者“从云
层到避雷针”）
【解答】解：当带正电云层靠近建筑物时，由于云层带正电，避雷针中的自由电子会从
大地到云层，从而避免建筑物遭受雷击，故电流的方向是从云层到避雷针。
故答案为：从云层到避雷针。
17．（2分）如图所示，闭合开关后小灯泡 L1、L2均正常发光，它们的连接方式是 并 联；
过一会发现有一个小灯泡熄灭，而电流表的示数不变 L2断路 。
【解答】解：（1）由电路图可知，闭合开关 S后，分别经过两个灯泡再回到电源负极；
（2）图中电流表测 L1支路的电流，电流表的示数不变 1没有故障，则故障在 L4上；若
L2短路，小灯泡 L1也同时被短路，两个灯泡都不亮 6断路。
故答案为：并；L2断路。
18．（3 分）如图甲所示电路，当开关 S闭合后，电流表的指针偏转如图乙所示 L1 （选
填“电源”、“L1”或“L2”）的电流，左端是它的 负 接线柱；b电流表的读数应为 1.2
A。
【解答】解：由电路图甲可知，两灯泡并联 1支路的电流，电流表 b 测干路电流，右端
靠近电源的正极；
因为并联电路中干路电流等于各支路电流之和，且 b电流表指针的偏转角小于 a 电流表
指针的偏转角，分度值为 0.3A。
故答案为：L1；负；1.8。
19．（2 分）如图所示是太阳能充电宝同时为两部手机充电的情景。充电时，手机中的锂电
池相当于电路中的 用电器 （选填“电源”或“用电器”），两部手机在电路中的连接
方式为 并 联。
【解答】解：在电池充电的过程中，消耗电能，电池相当于电路中的用电器；
两部手机在充电的过程中，互不影响。
故答案为：用电器；并。
20．（2分）如图要使 L1和 L2组成串联电路，应闭合开关 S2 ；要使 L1和 L2组成并联，
应闭合开关 S1、S3 。
【解答】解：由图可知，要使灯 L1、L2组成串联电路，应将两灯首尾相连接到电源两端
7。
要使 L1、L2组成并联电路，则需让电流从电源流出分别流入两灯中再汇合共同流入电源
负极 5、S3。
故答案为：S2；S3、S3。
21．（2 分）甲、乙、丙是三根用相同材料制成的均匀的合金丝，甲、乙长度相同，但甲较
粗，但丙较长，则这三根合金丝中 丙 ；若在甲合金丝的两端加上 3V的电压，则它的
电阻将 不变 （填“变大”、“变小”或“不变”）。（忽略温度的影响）
【解答】解：由题知，甲、乙、丙三种合金丝的材料相同，甲，甲的横截面积比乙的大，
乙、丙的粗细相同，则丙的电阻比乙的电阻大、乙、丙三种合金丝中；
导体的电阻是导体阻碍电流的性质，其大小与导体的材料、横截面积，与其两端是否加
电压无关，它的电阻不变。
故答案为：丙；不变。
三、作图题（本大题共 3 小题，共 6.0 分）
22．（2分）如图所示，灯 L1与 L2并联，电路中电流方向如箭头所示。试根据电流方向在
图中的虚线方框中填上电池或开关的符号，使电路连接符合要求。
【解答】解：由图可知，电流通过上面的灯时，与通过下面灯的电流汇合后，
一起应回到电源的负极，即左框中应是电源，由此可知右框中应是开关。
如图所示：
23．（2分）请根据如图所示的实物图，画出对应的电路图。
【解答】解：由实物图知，两灯泡 L1、L2并联，开关 S5在干路上，电流表 A1在 L2支路
上，L5单独一条支路，电路图如图所示：
。
24．（2 分）在如图所示的电路中，有两根导线尚未连接，请用笔线代替导线补上。补上后
要求：①电压表测小灯两端电压，向右端移动滑动变阻器的滑片 P，灯变亮。
【解答】解：①电压表与灯并联；电源由两节干电池组成，所以电压表选用小量程；
②闭合开关 S，向右端移动滑动变阻器的滑片 P，即电流变大，故应接 b接线柱
四、实验探究题（每空 2 分，共 38 分）
25．（12分）在探究并联电路电流规律的实验中，如图甲是实验的电路图。
A点电流 IA（A） B点电流 IB（A） C点电流 IC（A）
0.16 0.16 0.32
（1）电流表应 串联 （选填“串联”或“并联”）在被测电路中。若要测量干路电流，
则电流表应接在甲图中的 C 点。
（2）小明同学在测量 A处的电流时，发现电流表的指针偏转如图乙所示，原因是 电
流表的正负接线柱接反了 ；在排除故障后，电流表的示数如图丙所示，则电流表的示
数为 0.24A 。
（3）如表是小亮同学在实验中用两盏规格相同的灯泡得出的实验结论是：在并联电路中，
干路电流等于各支路电流之和，且各支路的电流相等。请指出小亮的探究过程的两点不
妥之处：
① 实验次数少，结论具有偶然性 。
② 选用了两个规格相同的灯泡 。
【解答】解：（1）电流表测电流时，应与被测电路串联；
要测量干路的电流，图中 A、B，AB两点都在支路上；
（2）由图乙可知，电流表指针反偏；
由丙图可知电流表的量程为 0～0.6A，分度值为 0.02A；
（3）由题意可知，小亮同学使用的灯泡规格相同，只进行了一次实验，由于使用的灯泡
规格相同，实验结论不具有普遍性，应使用不同规格的灯泡进行多次实验。
故答案为：（1）串联；C；（2）电流表的正负接线柱接反了；（3）①实验次数少；②选
用了两个规格相同的灯泡。
26．（14分）小明选用两节新电池，两个小灯泡，一个电压表来探究串联电路电压的特点。
（1）若要测量灯泡 L1两端的电压，请在图甲中画出导线，补充完整实物图；
（2）小明连接好电路，闭合开关前，发现电压表指针如图乙所示 电压表未调零 ；
（3）L1与 L2应该选择规格 不相同 （填“相同”或“不相同”）的小灯泡，目的是 为
了获得普遍规律 ；
（4）闭合开关后，小明发现两灯都不发光，于是分别把电压表接在图丙中 AB两点、BC
两点及 AC两点 AB＝3V，UBC＝0V，UAC＝3V；小明检查发现只有灯 L1和灯 L2中的一
盏出现故障，则故障可能是 灯 L1断路 ；
（5）故障排除后，用电压表分别测出 A与 B、B与 C、A与 C两点间的电压 UAB、UBC、
UAC，将数据记录在表中；
次数 AB间的电压/V BC间的电压/V AC间的电压/V
1 1.0 1.8 2.8
2 1.2 1.6 2.8
3 1.1 1.7 2.8
分析表中的数据，可得出的结论为： 在串联电路中，电源电压等于各用电器两端电压
之和 ；
（6）另外一位同学小红认为小明这样操作太麻烦，她认为测量 L1两端电压之后，只需
将与 A点相连的导线改接到 C点即可。请评价小红同学提出方案的可行性（说明理由）
不可行；电压表的正负接线柱接反了 。
【解答】解：（1）探究串联电路电压的特点，应使两灯串联 1两端的电压，因电源电压
为 3V，如下图所示：
；
（2）闭合开关前，电压表指针没有指在零刻度线；
（3）L6与 L2应该选择规格不同的小灯泡，实验中进行多次测量；
（4）由于两灯串联，闭合开关，可能是某处断路或两灯同时短路、BC，AB，BC 间无
电压，由此可知 1断路了；
（5）根据表格中的数据可知，在串联电路中；
（6）测 L6两端的电压，则与 B相连的为电压表的正接线柱，若将与 A点相连的导线改
接到 C点，理由是电压表的正负接线柱接反了 2的电压。
故答案为：（1）见解析；（2）电压表未调零；为了获得普遍规律 1断路；（5）在串联电
路中；（6）不可行。
27．（12分）小组同学用如图所示的电路和表中的金属丝探究“导体的电阻跟哪些因素有关”。
编号 材料 长度/m 横截面积/mm2
1 钢丝 0.5 0.1
2 铁丝 0.5 0.1
3 镍铬合金丝 0.5 0.1
4 镍铬合金丝 0.5 0.2
5 镍铬合金丝 1.0 0.1
（1）为了探究电阻与长度的关系，应选择编号为 3、5 的两根金属丝，先后接入 A、
B间，通过观察 灯泡的亮度 来比较金属丝电阻的大小。
（2）选择编号为 3和 4的两根金属丝，先后接入 A、B间，发现接入 3号金属丝时灯泡
的亮度比接入 4号时的更暗 小 （选填“大”或“小”），这实验表明：在其他条件相
同时， 横截面积越小 ，电阻越大。
（3）选择编号为 1和 2的两根金属丝，先后接入 A、B间，观察到两次灯泡亮度差别不
大，有同学建议用电流表代替灯泡进行实验，这一做法是错误的 编号为 1、2的两根金
属丝的电阻较小，如果用电流表代替小灯泡串联在电路中，有可能因电路中电流太大而
烧坏电流表和电源 。
（4）在我国城乡许多地区进行输电线路的改造，将原来细的铝质输电线换成较粗的铝质
输电线，这样就 减小 （选填“增大”或“减小”）了输电线的电阻。
【解答】解：
（1）为了探究电阻与长度的关系，要控制两根金属丝的材料和横截面积相同，所以应选
编号为 3；该实验中通过观察灯泡的亮暗来比较金属丝电阻的大小；
（2）编号为 3、8的两根电阻丝、长度相同；
3号电阻丝的横截面积小，3号电阻丝接入电路时灯泡暗，则 5号电阻丝的电阻大，说明
电路中电流大，所以通过实验得到的结论是：在材料，导体横截面积越小；
（3）编号为 1、2 的两根金属丝的电阻较小，有可能因电路中电流太大而烧坏电流表和
电源；
（4）细的铝质输电线换成较粗的铝质输电线，导线的横截面积增大了，导线上消耗损失
的电能也就减小了。
故答案为：（1）6、5；灯泡的亮度；横截面积越小、2的两根金属丝的电阻较小，有可能因
电路中电流太大而烧坏电流表和电源
