29.2三视图(安徽省芜湖市)

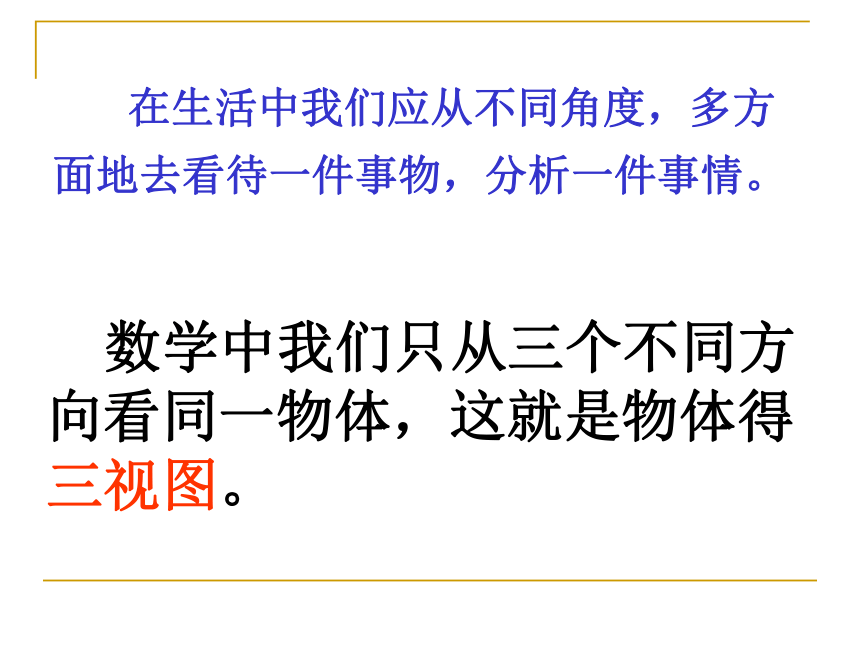

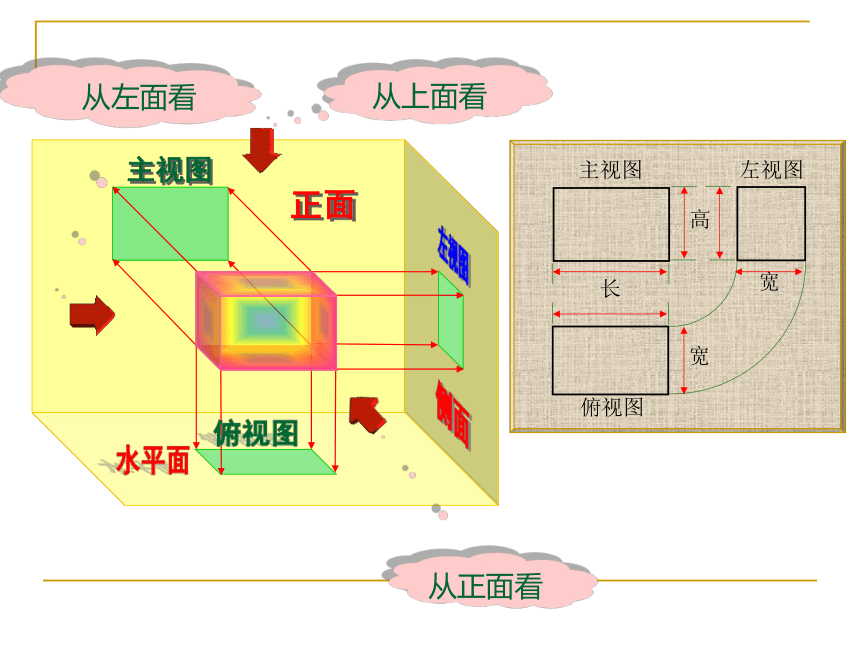

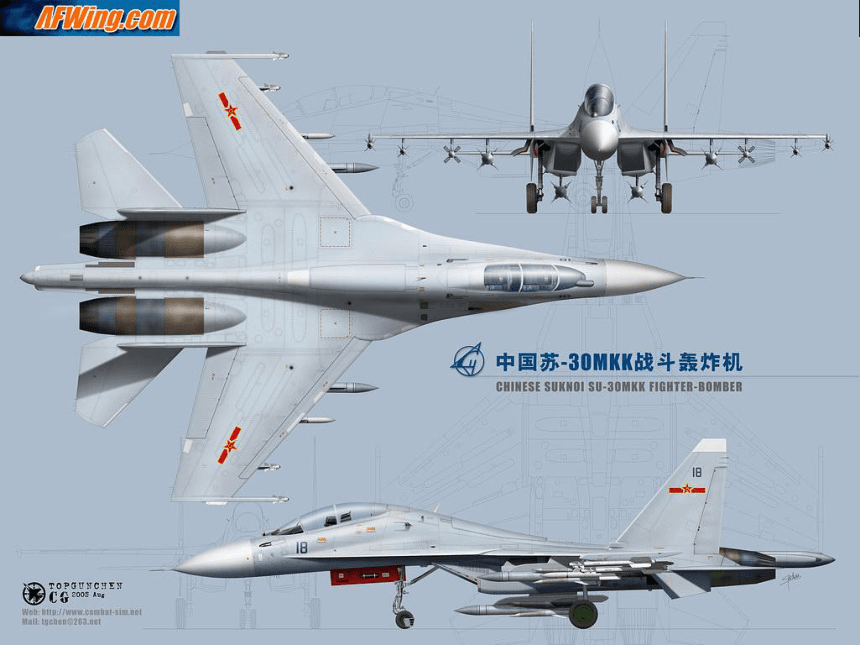

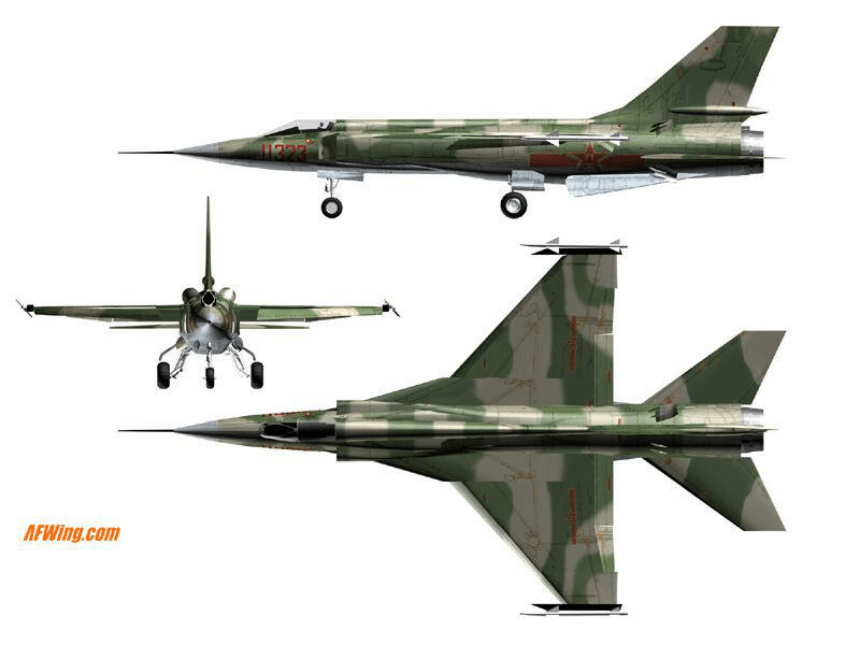

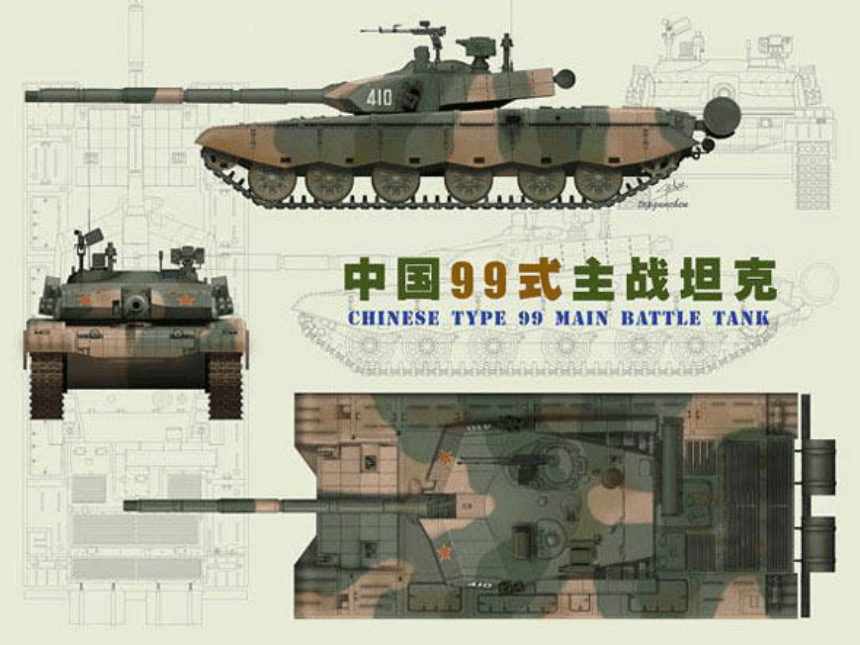

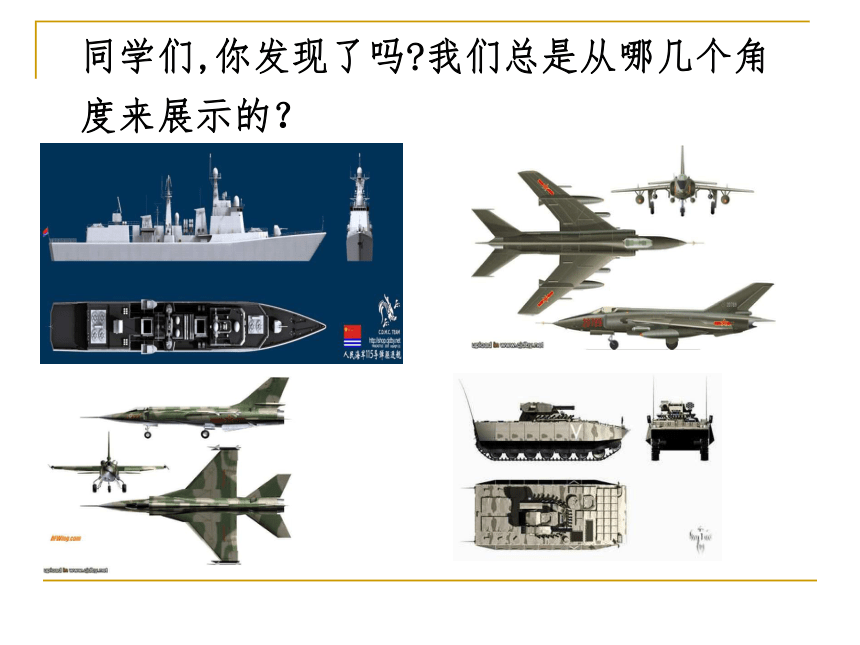

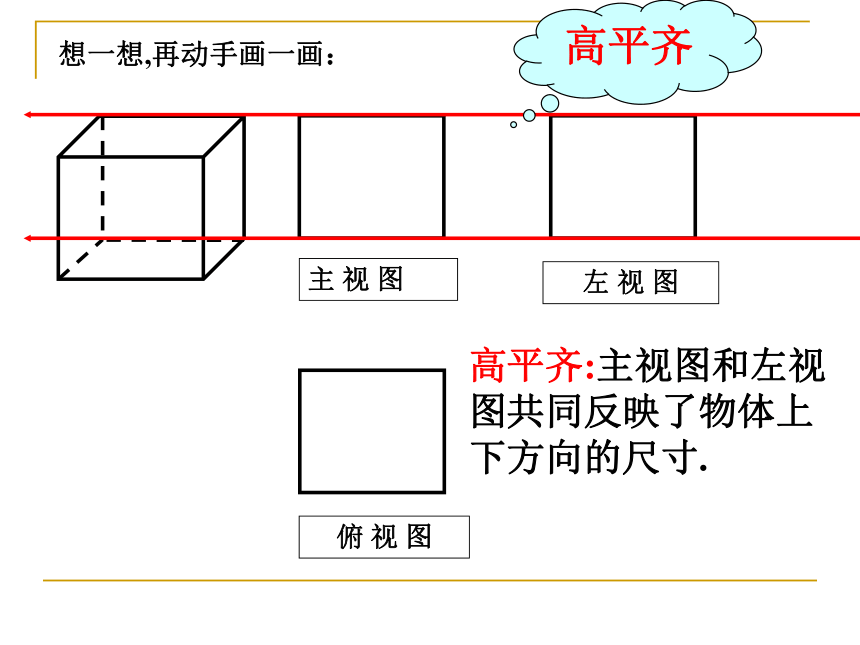

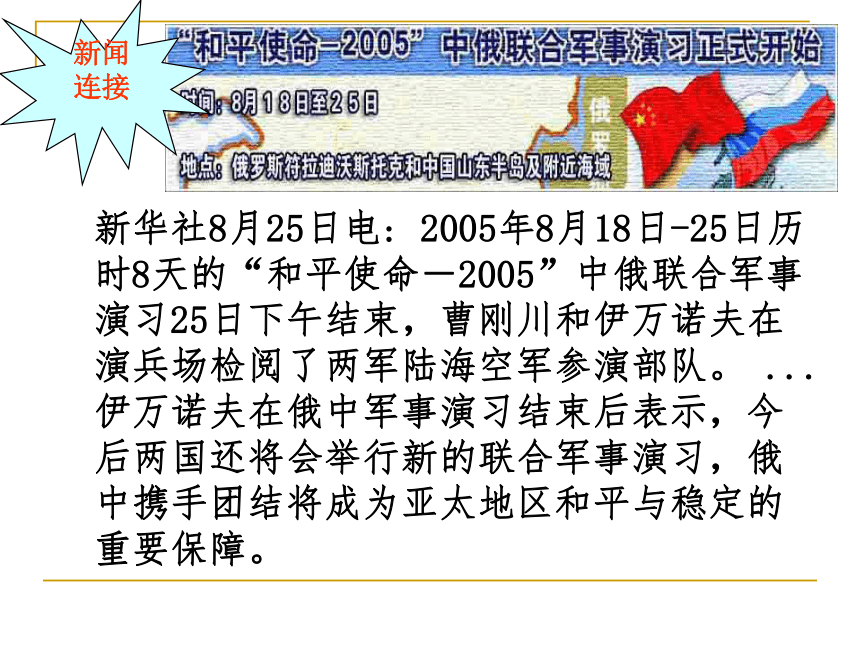

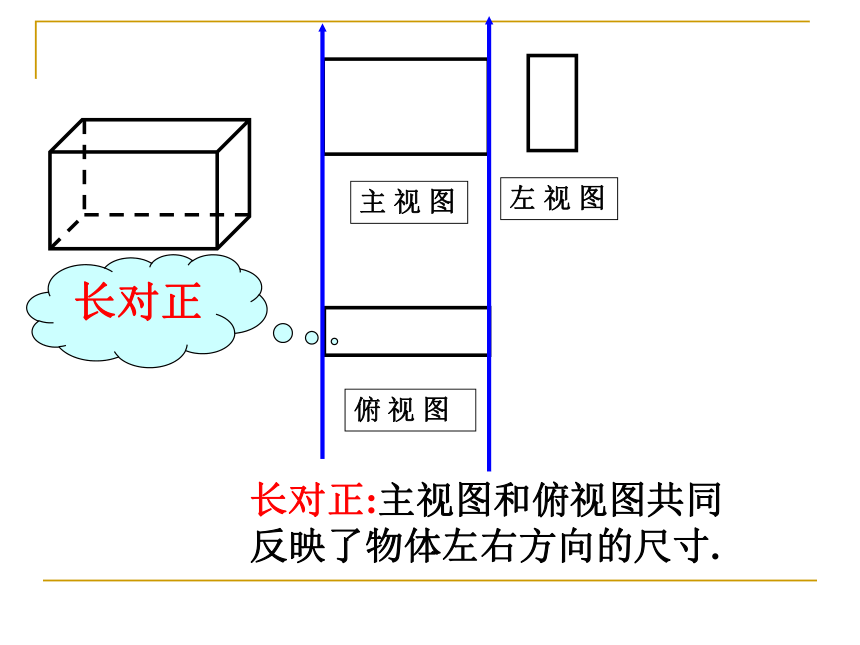

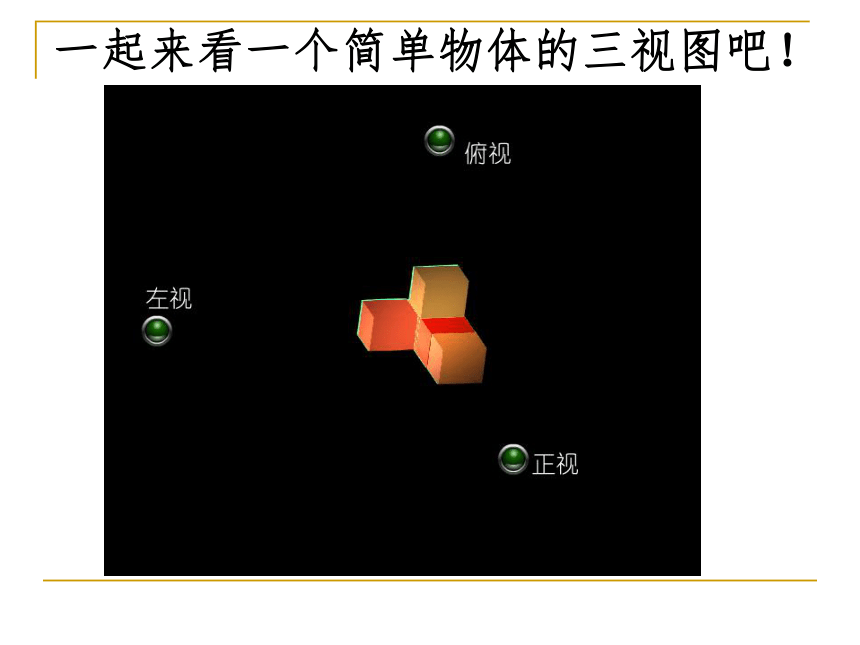

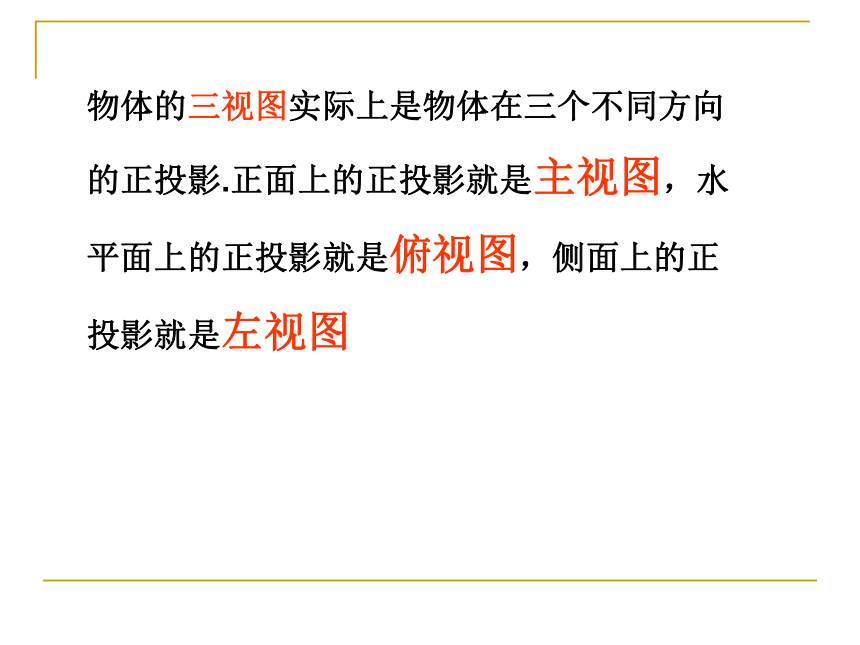

课件30张PPT。29.2三视图新华社8月25日电: 2005年8月18日-25日历时8天的“和平使命－2005”中俄联合军事演习25日下午结束，曹刚川和伊万诺夫在演兵场检阅了两军陆海空军参演部队。 ... 伊万诺夫在俄中军事演习结束后表示，今后两国还将会举行新的联合军事演习，俄中携手团结将成为亚太地区和平与稳定的重要保障。 新闻连接同学们,你发现了吗?我们总是从哪几个角度来展示的？ 在生活中我们应从不同角度，多方面地去看待一件事物，分析一件事情。 数学中我们只从三个不同方向看同一物体，这就是物体得三视图。一起来看一个简单物体的三视图吧！物体的三视图实际上是物体在三个不同方向的正投影.正面上的正投影就是主视图，水平面上的正投影就是俯视图，侧面上的正投影就是左视图主视图主视图俯视图左视图正面从上面看从正面看从左面看左视图侧面水平面俯视图长对正长对正:主视图和俯视图共同反映了物体左右方向的尺寸.想一想,再动手画一画：高平齐高平齐:主视图和左视图共同反映了物体上下方向的尺寸.主 视 图左 视 图俯 视 图宽相等宽相等:俯视图和左视图共同反映了物体前后方向的尺寸.正方形主视图左视图俯视图高对齐长对齐宽相等正方形正方形三视图画法要点例1：画如图所示一些基本几何体的三视图。试一试P123 2画出如图所示四棱锥的三视图。挑战自我基本几何体的三视图：（1）正方体的三视图都是正方形。（2）圆柱的三视图中有两个是长方形，另一个是圆。（3）圆锥的三视图中有两个是三角形，另一个是圆。（4）棱锥的三视图中有两个是三角形，另一个是正方形。（5）球体的三视图都是圆形。例、画下例几何体的三视图延伸拓展想一想？CBD侧视图正视图俯视图下面三视图是表示哪个几何体？A思考：下图中的三视图表示哪个几何体？俯视图左视图正视图ABC（　　）（　　）（　　）BCBABC（　　）（　　 ）（　　）AAB考考你【探究】1、如右图是由几个小立方体所搭几何体的俯视图，小正方形中的数字表示在该位置小正方体的个数。
? 探究 ? 你能摆出这个几何体吗？ 试画出这个几何体的正视图与侧视图。正视图：侧视图：11221122正视图：侧视图：思考方法? 先根据俯视图确定正视图有 列， 3 再根据数字确定每列的方块有 个， 不用摆出这个几何体，你能画出这个几何体的正视图与左视图吗？正视图有 列，第一列的方块有 个，1第二列的方块有 个，2第三列的方块有 个，1侧视图有 列，2第一列的方块有 个，2第二列的方块有 个，2 平面图看到了什么画什么 平面图 平面图
