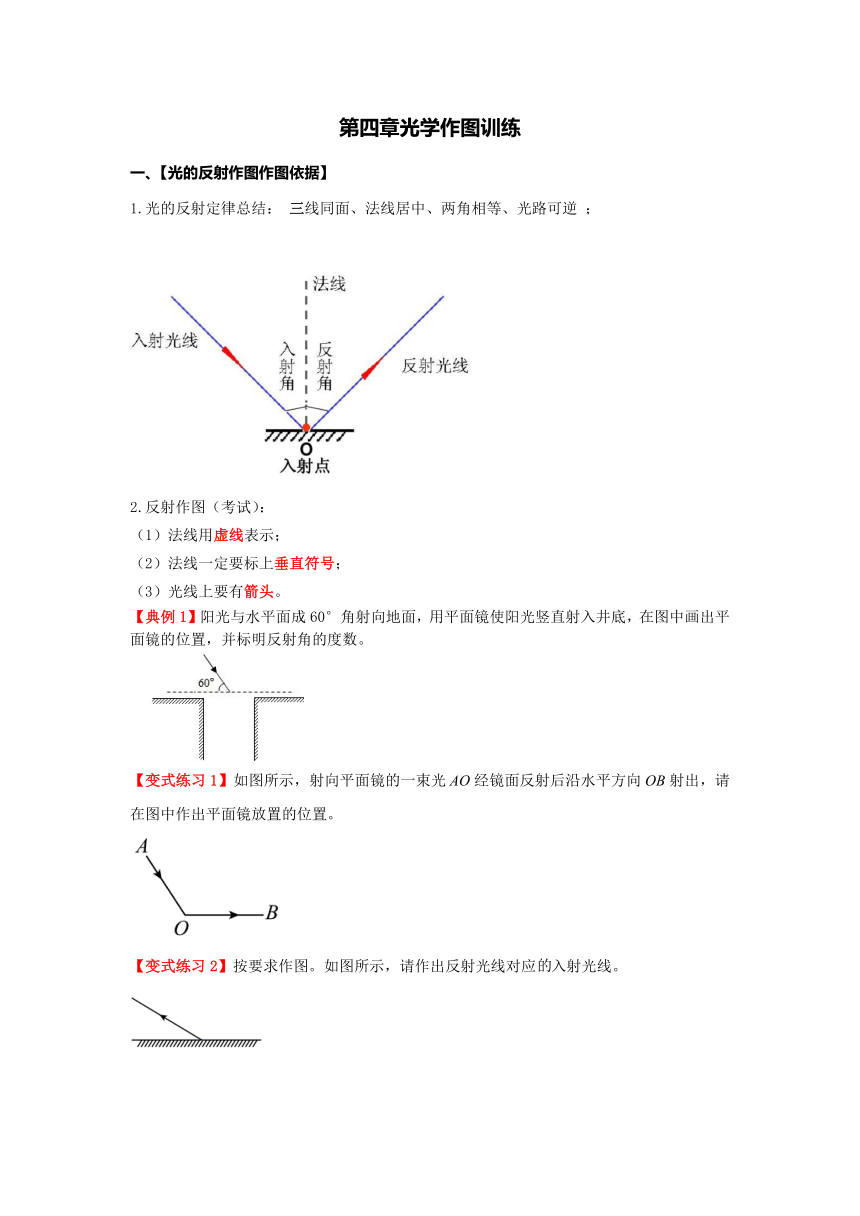

第四章光学作图训练
一、【光的反射作图作图依据】
1.光的反射定律总结： 三线同面、法线居中、两角相等、光路可逆 ；
2.反射作图（考试）：
（1）法线用虚线表示；
（2）法线一定要标上垂直符号；
（3）光线上要有箭头。
【典例1】阳光与水平面成60°角射向地面，用平面镜使阳光竖直射入井底，在图中画出平面镜的位置，并标明反射角的度数。
【变式练习1】如图所示，射向平面镜的一束光AO经镜面反射后沿水平方向OB射出，请在图中作出平面镜放置的位置。
【变式练习2】按要求作图。如图所示，请作出反射光线对应入射光线。

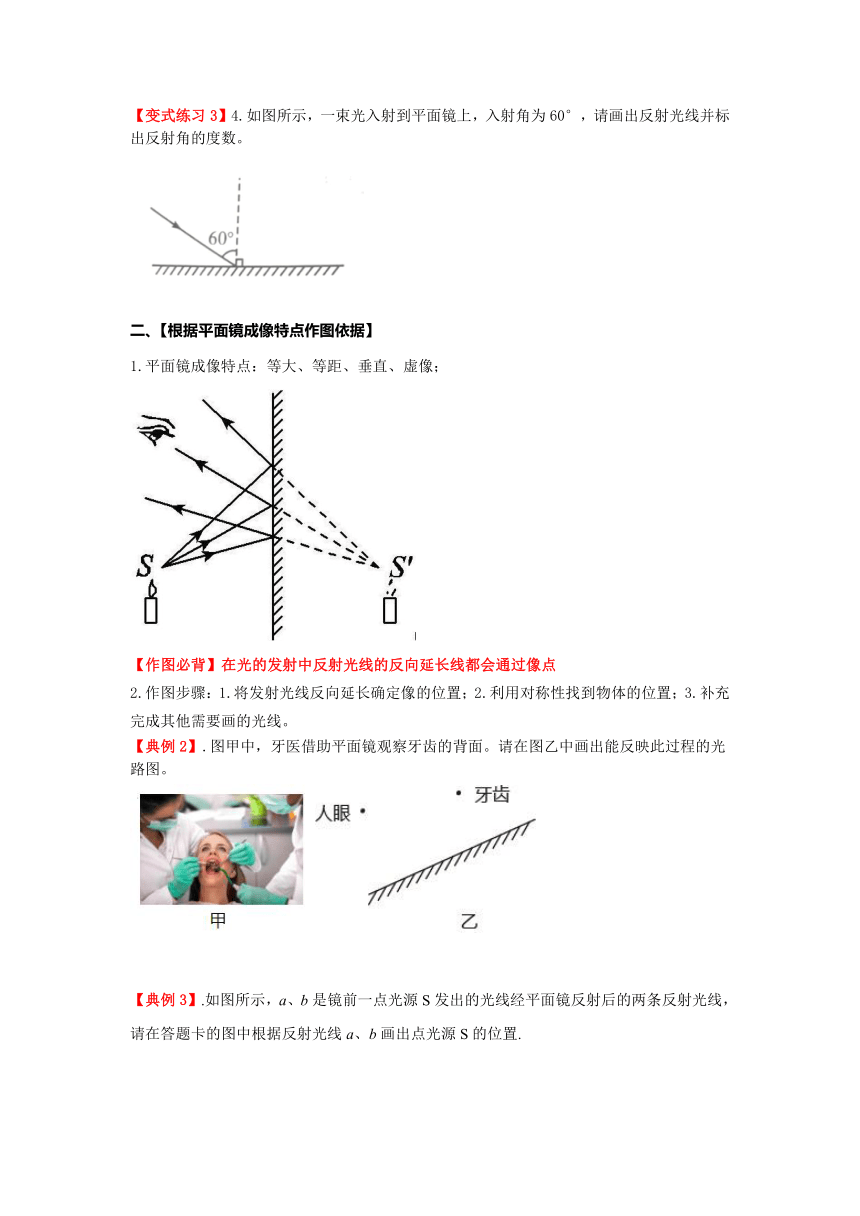

【变式练习3】4.如图所示，一束光入射到平面镜上，入射角为60°，请画出反射光线并标出反射角的度数。
二、【根据平面镜成像特点作图依据】
1.平面镜成像特点：等大、等距、垂直、虚像；
【作图必背】在光的发射中反射光线的反向延长线都会通过像点
2.作图步骤：1.将发射光线反向延长确定像的位置；2.利用对称性找到物体的位置；3.补充完成其他需要画的光线。
【典例2】.图甲中，牙医借助平面镜观察牙齿的背面。请在图乙中画出能反映此过程的光路图。
【典例3】.如图所示，a、b是镜前一点光源S发出的光线经平面镜反射后的两条反射光线，请在答题卡的图中根据反射光线a、b画出点光源S的位置.

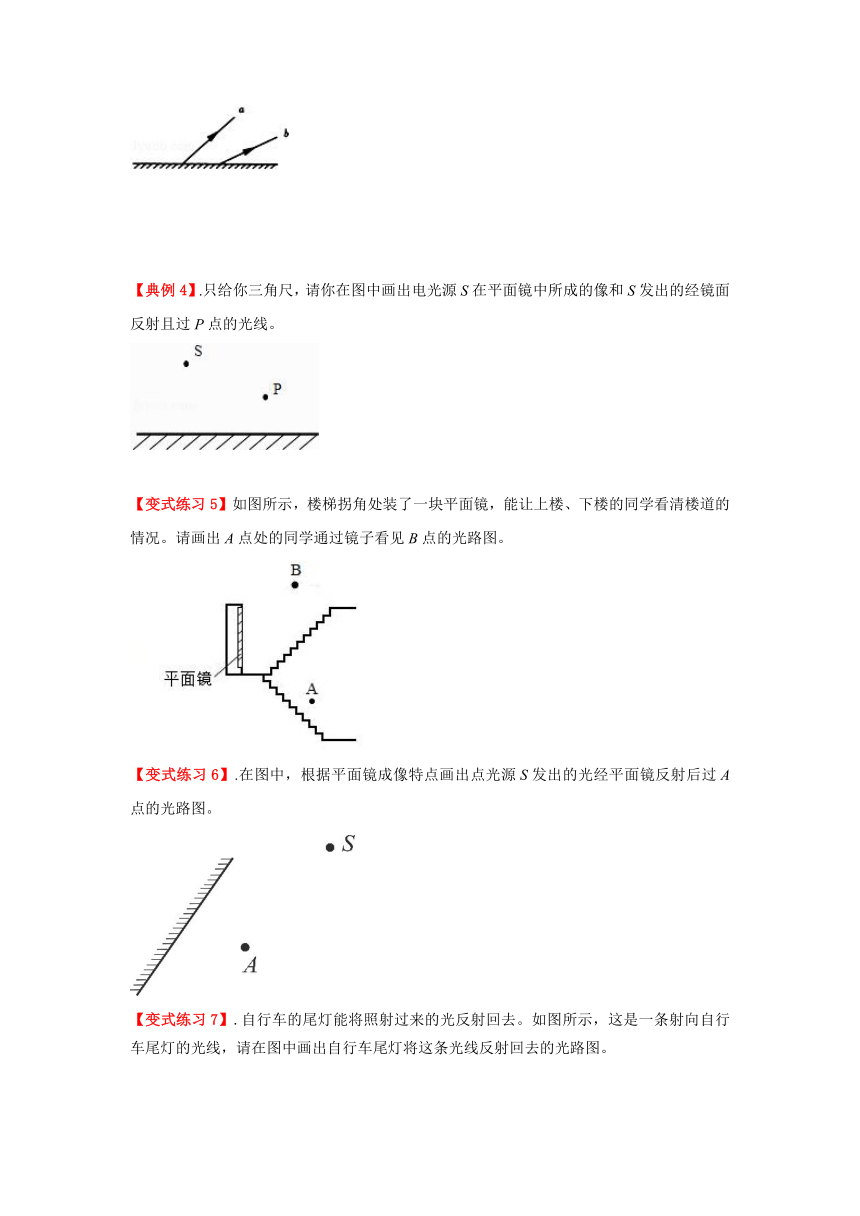

【典例4】.只给你三角尺，请你在图中画出电光源S在平面镜中所成的像和S发出的经镜面反射且过P点的光线。
【变式练习5】如图所示，楼梯拐角处装了一块平面镜，能让上楼、下楼的同学看清楼道的情况。请画出A点处的同学通过镜子看见B点的光路图。
【变式练习6】.在图中，根据平面镜成像特点画出点光源S发出的光经平面镜反射后过A点的光路图。
【变式练习7】.自行车的尾灯能将照射过来的光反射回去。如图所示，这是一条射向自行车尾灯的光线，请在图中画出自行车尾灯将这条光线反射回去的光路图。

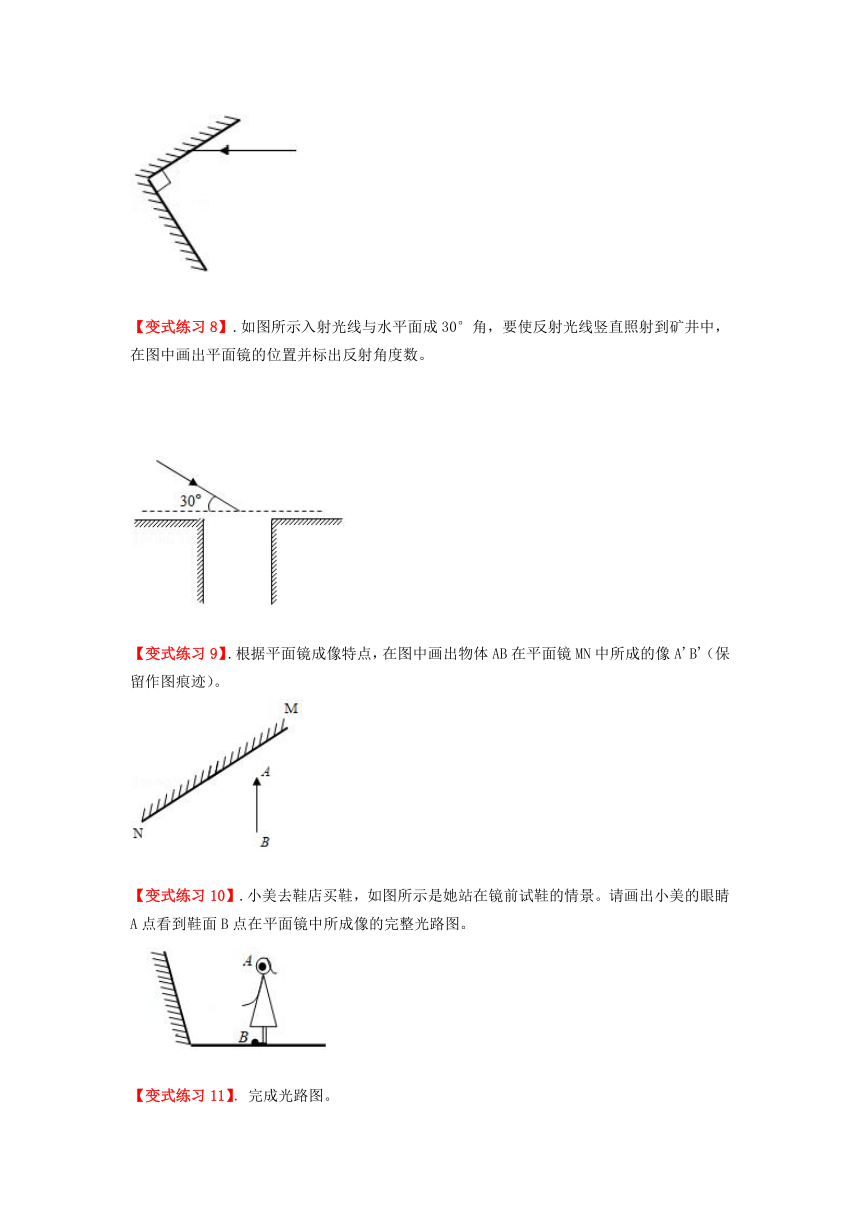

【变式练习8】.如图所示入射光线与水平面成30°角，要使反射光线竖直照射到矿井中，在图中画出平面镜的位置并标出反射角度数。
【变式练习9】.根据平面镜成像特点，在图中画出物体AB在平面镜MN中所成的像A'B'（保留作图痕迹）。
【变式练习10】.小美去鞋店买鞋，如图所示是她站在镜前试鞋的情景。请画出小美的眼睛A点看到鞋面B点在平面镜中所成像的完整光路图。
【变式练习11】．完成光路图。

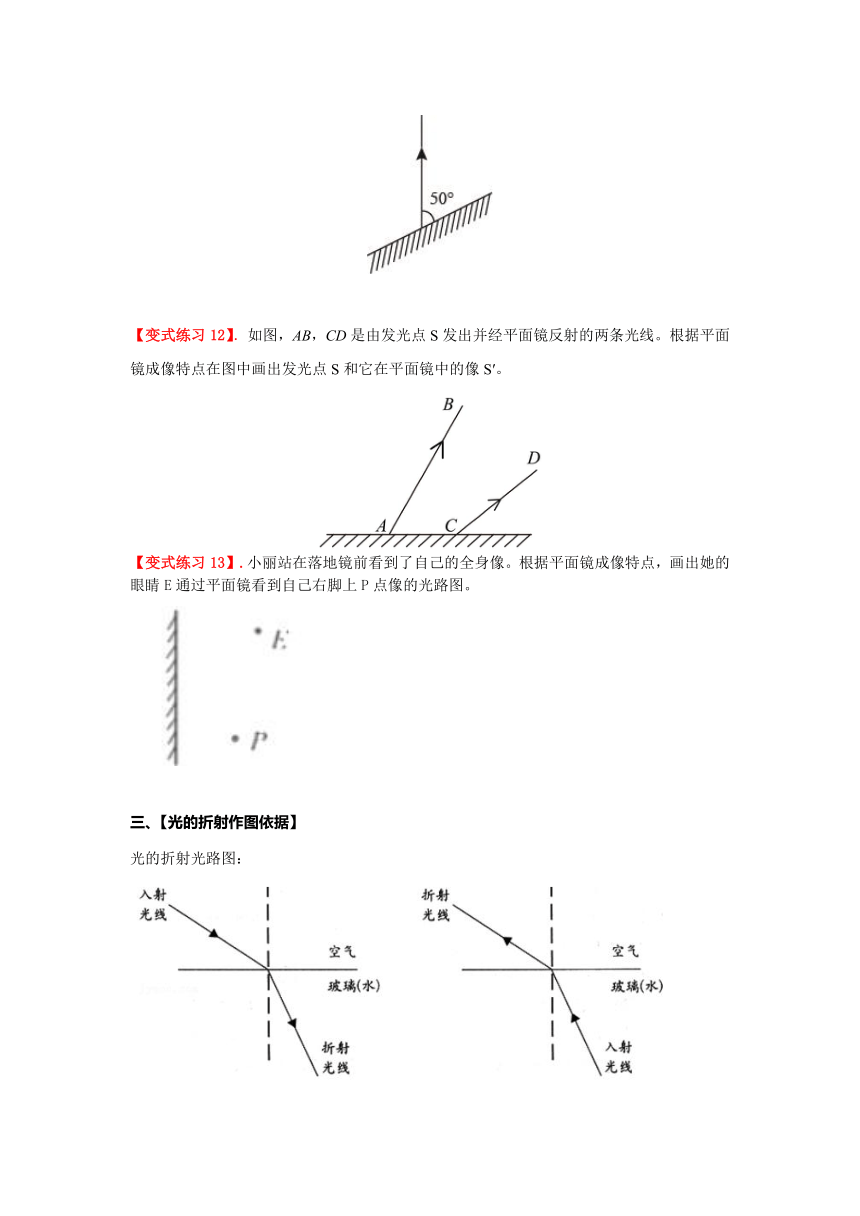

【变式练习12】．如图，AB，CD是由发光点S发出并经平面镜反射的两条光线。根据平面镜成像特点在图中画出发光点S和它在平面镜中的像S′。
【变式练习13】.小丽站在落地镜前看到了自己的全身像。根据平面镜成像特点，画出她的眼睛E通过平面镜看到自己右脚上P点像的光路图。
三、【光的折射作图依据】
光的折射光路图：
【作图技巧】始终记住一点，空气一侧的光线与法线的夹角始终大于介质中光线与法线的夹角。
【典例6】.光从水射向空气时，入射点O和反射光线如图所示。请画出入射光线和折射光线。
【典例7】.如图所示，光线垂直射入水面，水里有个平面镜，请画出此题的光路图；
【变式练习14】.请在图中画出入射光线在空气与玻璃界面处发生反射和折射的大致光路。
【变式练习15】.由于光的折射，池水看起来比实际的浅，夏季要特别注意防范溺水事故。如图所示，某清澈池塘底部有一物体A，站在岸边的小明（假设小明的眼睛在C处）看到物体在B处，请画出小明看到物体A的光路图。
【变式练习16】.小明学习古诗词时学到一句“潭清疑水浅”，为探究这句古诗背后的科学道理，利用饮料瓶做了物理实验，如图所示，一瓶饮料放在空水槽中时，瓶底附近的一个黑色点在A处；当向水槽中加水后，眼睛放在图示位置观察，发现瓶子变短了，瓶底附近的黑色点升高到了A'处。请画出图示中的眼睛看到黑点A的光路图。
【变式练习17】.在制作防溺水安全海报时，小丽想绘制光路图，清晰明了的展示池塘里水的实际深度比看起来的深度大，警告同学们不能贸然下水游泳。如图为未完成的光路图，其中A为水底的物体，A′是岸边儿童看到的A的像。请你在图中作出过O点的入射光线和折射光线。
第四章光学作图训练解析
【典例1】
【答案】
【变式练习1】
答案：
【变式练习2】
【答案】
【变式练习3】【答案】
【典例2】
【答案】
【典例3】
【答案】
【变式练习4】
【答案】
【变式练习5】
【答案】
【变式练习6】
【答案】
【变式练习7】
【答案】
【变式练习8】【答案】
【变式练习9】【答案】
【变式练习10】【答案】
【变式练习11】【答案】
【变式练习12】【答案】
【变式练习13】【答案】
【典例6】【答案】
【典例7】【答案】
【变式练习14】【答案】
【变式练习15】【答案】
【变式练习16】【答案】
【变式练习17】【答案】
