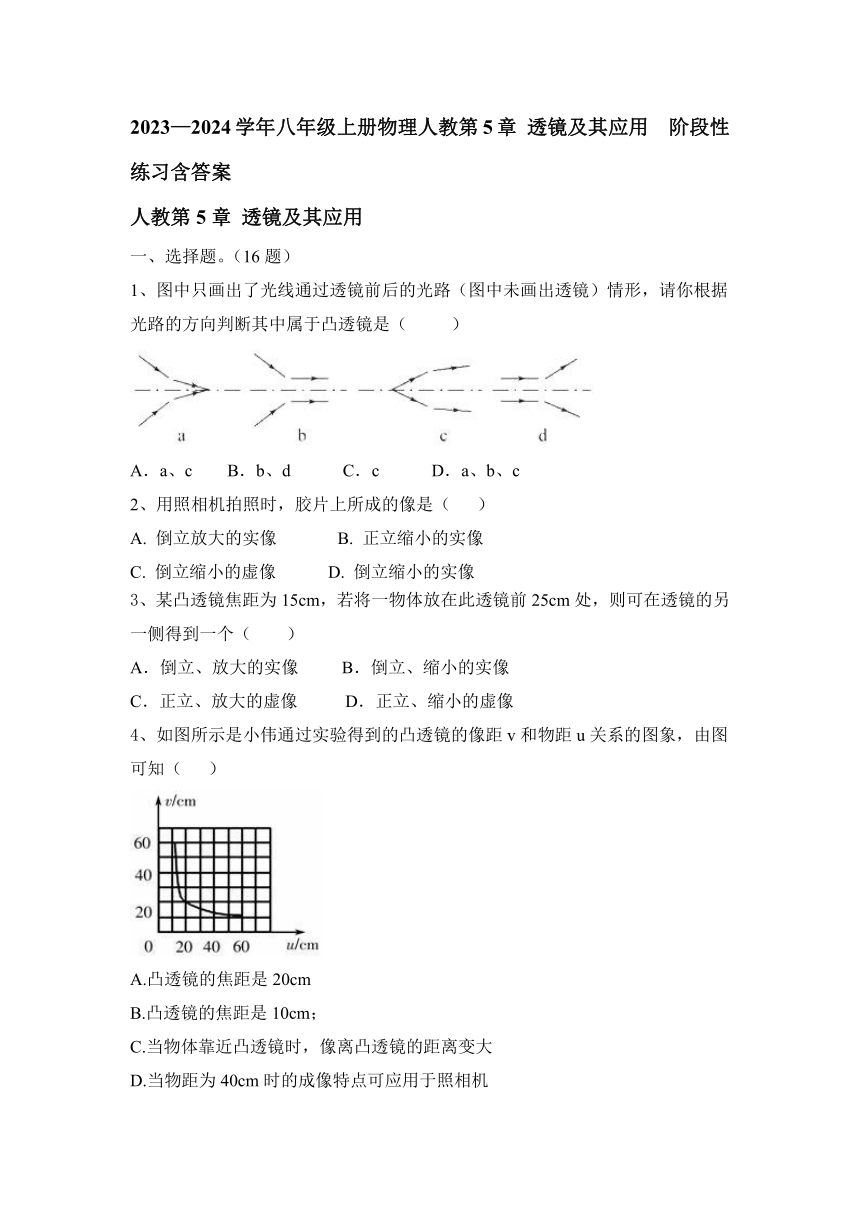

2023—2024学年八年级上册物理人教第5章 透镜及其应用 阶段性练习（含答案）

2023—2024学年八年级上册物理人教第5章 透镜及其应用 阶段性练习含答案
人教第5章 透镜及其应用
一、选择题。（16题）
1、图中只画出了光线通过透镜前后的光路（图中未画出透镜）情形，请你根据光路的方向判断其中属于凸透镜是（ ）
A．a、c B．b、d C．c D．a、b、c
2、用照相机拍照时，胶片上所成的像是（ ）
A. 倒立放大的实像 B. 正立缩小的实像
C. 倒立缩小的虚像 D. 倒立缩小的实像
3、某凸透镜焦距为15cm，若将一物体放在此透镜前25cm处，则可在透镜的另一侧得到一个（　　）
A．倒立、放大的实像 B．倒立、缩小的实像
C．正立、放大的虚像 D．正立、缩小的虚像
4、如图所示是小伟通过实验得到的凸透镜的像距v和物距u关系的图象，由图可知（ ）
A.凸透镜的焦距是20cm
B.凸透镜的焦距是10cm；
C.当物体靠近凸透镜时，像离凸透镜的距离变大
D.当物距为40cm时的成像特点可应用于照相机

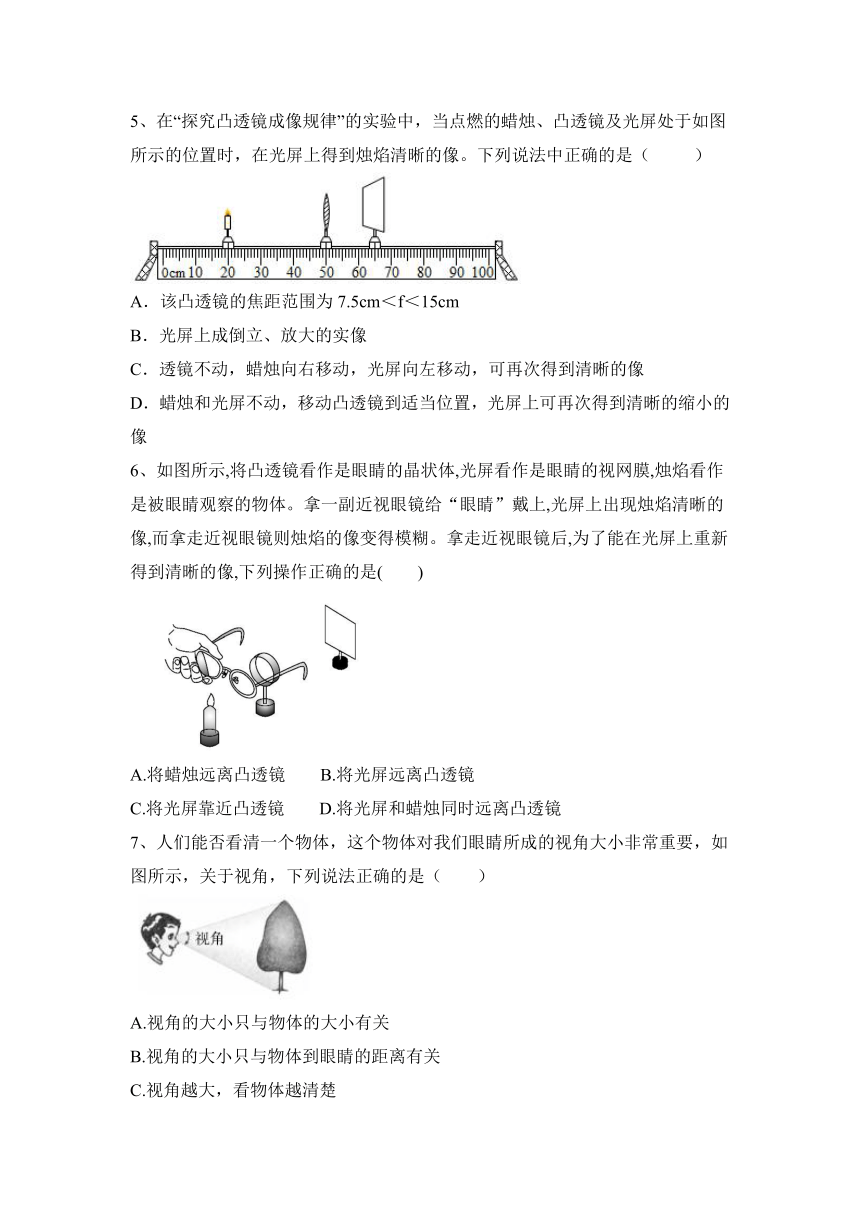

5、在“探究凸透镜成像规律”的实验中，当点燃的蜡烛、凸透镜及光屏处于如图所示的位置时，在光屏上得到烛焰清晰的像。下列说法中正确的是（ ）
A．该凸透镜的焦距范围为7.5cm＜f＜15cm
B．光屏上成倒立、放大的实像
C．透镜不动，蜡烛向右移动，光屏向左移动，可再次得到清晰的像
D．蜡烛和光屏不动，移动凸透镜到适当位置，光屏上可再次得到清晰的缩小的像
6、如图所示,将凸透镜看作是眼睛的晶状体,光屏看作是眼睛的视网膜,烛焰看作是被眼睛观察的物体。拿一副近视眼镜给“眼睛”戴上,光屏上出现烛焰清晰的像,而拿走近视眼镜则烛焰的像变得模糊。拿走近视眼镜后,为了能在光屏上重新得到清晰的像,下列操作正确的是(　　)
A.将蜡烛远离凸透镜 B.将光屏远离凸透镜
C.将光屏靠近凸透镜 D.将光屏和蜡烛同时远离凸透镜
7、人们能否看清一个物体，这个物体对我们眼睛所成的视角大小非常重要，如图所示，关于视角，下列说法正确的是（ ）
A.视角的大小只与物体的大小有关
B.视角的大小只与物体到眼睛的距离有关
C.视角越大，看物体越清楚
D.以上说法都正确

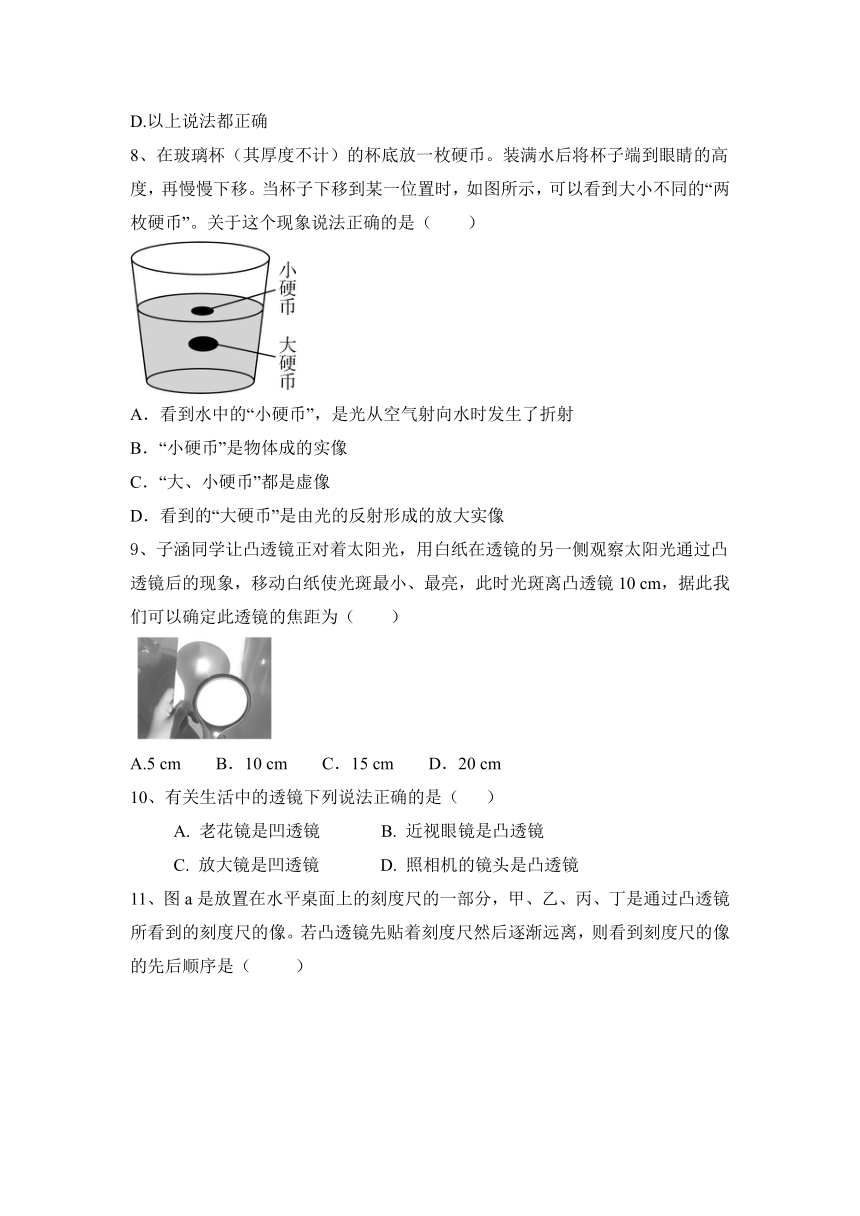

8、在玻璃杯（其厚度不计）的杯底放一枚硬币。装满水后将杯子端到眼睛的高度，再慢慢下移。当杯子下移到某一位置时，如图所示，可以看到大小不同的“两枚硬币”。关于这个现象说法正确的是（　　）
A．看到水中的“小硬币”，是光从空气射向水时发生了折射
B．“小硬币”是物体成的实像
C．“大、小硬币”都是虚像
D．看到的“大硬币”是由光的反射形成的放大实像
9、子涵同学让凸透镜正对着太阳光，用白纸在透镜的另一侧观察太阳光通过凸透镜后的现象，移动白纸使光斑最小、最亮，此时光斑离凸透镜10 cm，据此我们可以确定此透镜的焦距为（ ）
A.5 cm B．10 cm C．15 cm D．20 cm
10、有关生活中的透镜下列说法正确的是（ ）
A. 老花镜是凹透镜 B. 近视眼镜是凸透镜
C. 放大镜是凹透镜 D. 照相机的镜头是凸透镜

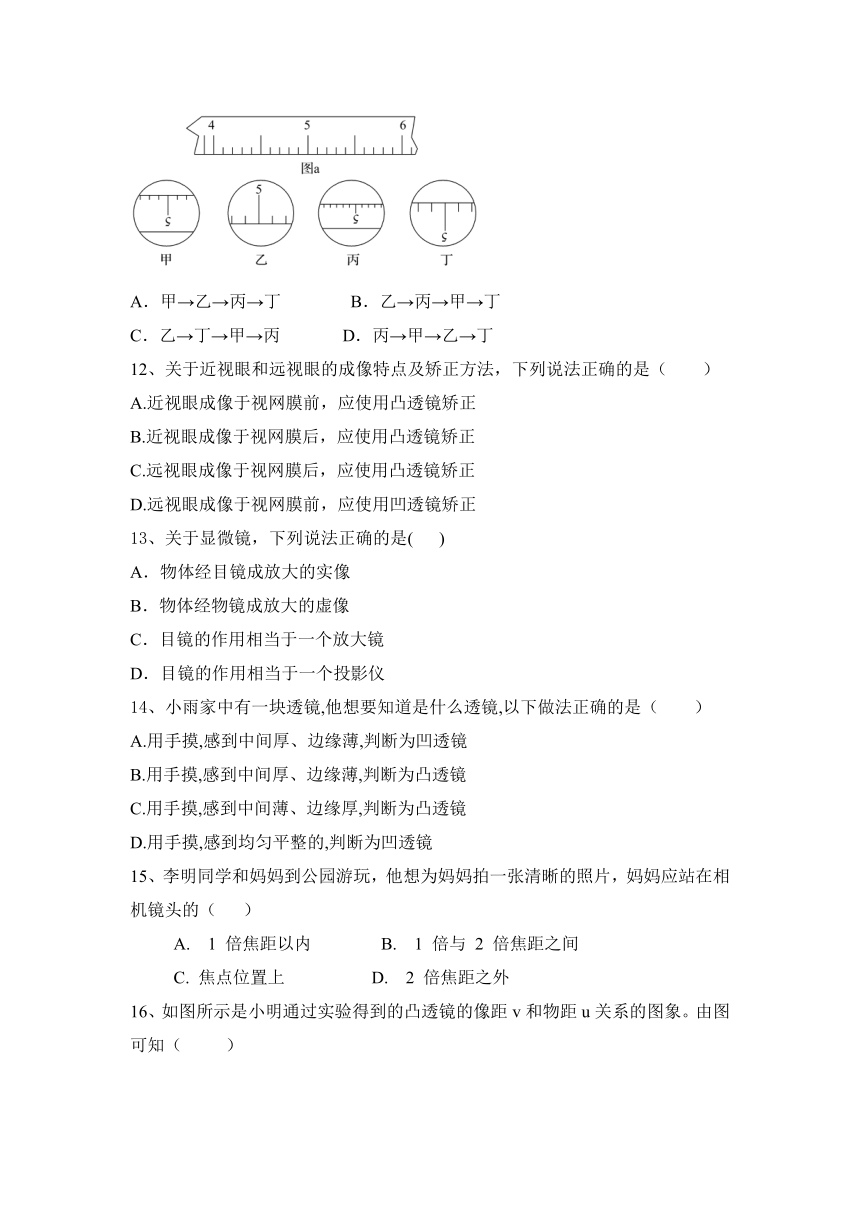

11、图a是放置在水平桌面上的刻度尺的一部分，甲、乙、丙、丁是通过凸透镜所看到的刻度尺的像。若凸透镜先贴着刻度尺然后逐渐远离，则看到刻度尺的像的先后顺序是（ ）
A．甲→乙→丙→丁　　　　B．乙→丙→甲→丁
C．乙→丁→甲→丙 D．丙→甲→乙→丁
12、关于近视眼和远视眼的成像特点及矫正方法，下列说法正确的是（　　）
A.近视眼成像于视网膜前，应使用凸透镜矫正
B.近视眼成像于视网膜后，应使用凸透镜矫正
C.远视眼成像于视网膜后，应使用凸透镜矫正
D.远视眼成像于视网膜前，应使用凹透镜矫正
13、关于显微镜，下列说法正确的是( )
A．物体经目镜成放大的实像
B．物体经物镜成放大的虚像
C．目镜的作用相当于一个放大镜
D．目镜的作用相当于一个投影仪
14、小雨家中有一块透镜,他想要知道是什么透镜,以下做法正确的是（ ）
A.用手摸,感到中间厚、边缘薄,判断为凹透镜
B.用手摸,感到中间厚、边缘薄,判断为凸透镜
C.用手摸,感到中间薄、边缘厚,判断为凸透镜
D.用手摸,感到均匀平整的,判断为凹透镜
15、李明同学和妈妈到公园游玩，他想为妈妈拍一张清晰的照片，妈妈应站在相机镜头的（ ）
A. 1 倍焦距以内 B. 1 倍与 2 倍焦距之间
C. 焦点位置上 D. 2 倍焦距之外

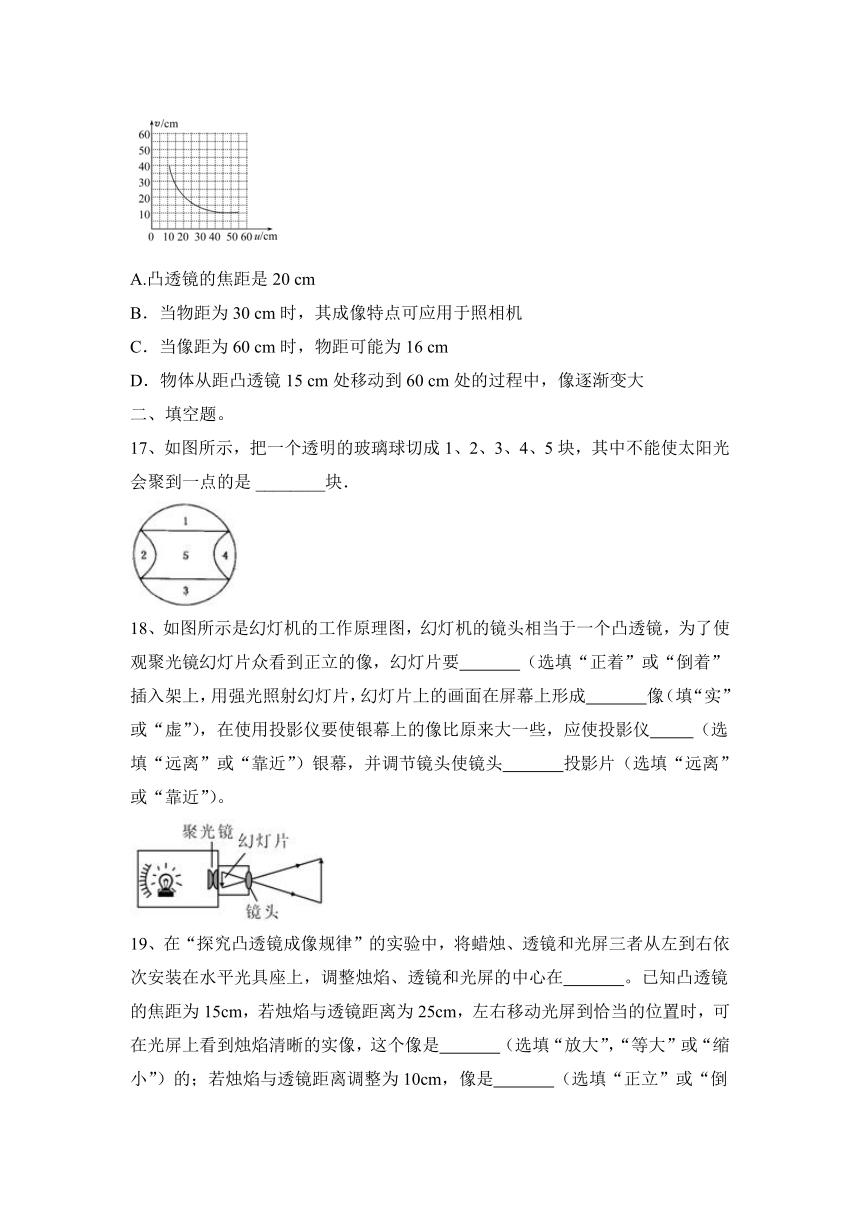

16、如图所示是小明通过实验得到的凸透镜的像距v和物距u关系的图象。由图可知（ ）
A.凸透镜的焦距是20 cm
B．当物距为30 cm时，其成像特点可应用于照相机
C．当像距为60 cm时，物距可能为16 cm
D．物体从距凸透镜15 cm处移动到60 cm处的过程中，像逐渐变大
二、填空题。
17、如图所示，把一个透明的玻璃球切成1、2、3、4、5块，其中不能使太阳光会聚到一点的是 ________块．
18、如图所示是幻灯机的工作原理图，幻灯机的镜头相当于一个凸透镜，为了使观聚光镜幻灯片众看到正立的像，幻灯片要 （选填“正着”或“倒着”插入架上，用强光照射幻灯片，幻灯片上的画面在屏幕上形成 像（填“实”或“虚”），在使用投影仪要使银幕上的像比原来大一些，应使投影仪 （选填“远离”或“靠近”）银幕，并调节镜头使镜头 投影片（选填“远离”或“靠近”）。
19、在“探究凸透镜成像规律”的实验中，将蜡烛、透镜和光屏三者从左到右依次安装在水平光具座上，调整烛焰、透镜和光屏的中心在　 　。已知凸透镜的焦距为15cm，若烛焰与透镜距离为25cm，左右移动光屏到恰当的位置时，可在光屏上看到烛焰清晰的实像，这个像是　 　（选填“放大”，“等大”或“缩小”）的；若烛焰与透镜距离调整为10cm，像是　 　（选填“正立”或“倒立”）的　 　（选填“实
像”或“虚像”）。
20、物理研究小组案例：课题一：用一组焦距不同的凸透镜、一个平行光光源、一个装有牛奶和水混合溶液的烧瓶制作的眼睛模型,来研究视力矫正的办法,在下面横线上完成填空：
(1)模型中的凸透镜相当于人眼的　　　　　　,烧瓶后壁相当于人眼的　　　　　　;
(2)　　　　(选填“a”“b”或“c”)图是远视眼模型,应当用　　　　　　(选填“凹”或“凸”)透镜进行矫正。
21、如图所示是通过显微镜观察到的植物叶片上的气孔，此时被观察的叶片到物镜的距离u与焦距f的关系是f＜u＜2f，气孔经过物镜所成的是一个放大的_________像（填“实”或“虚”），最后，人眼通过目镜看到的是再次放大的________ （填“实”或“虚”）像．
22、当我们刚看了近处的物体再看远处物体时，眼睛的晶状体变_________（选填“厚”、“薄”），远视眼镜片不小心被摔成三、四片，碎片__________（填“能”或“不能”）起会聚光线的作用。
三、作图题。
23、如图所示，S′是点光源S在平面镜中所成的像，S发出的一条光线经平面镜反射后恰好经过凸透镜左侧焦点F。
要求：（1）画出点光源S；（2）补充入射光线；（3）画出反射光线经过凸透镜的折射光线。
四、实验探究题。
24、三棱镜是一种重要的光学元件，光通过三棱镜的传播路线是怎样的呢？小越用红光以一定角度射到三棱镜上，光路图如图甲所示。改变入射角度，光路图如图乙、图丙所示。
（1）经过两次折射后，红光均向三棱镜的______（选填“顶角A”或“底面BC”）偏折。这个规律对于其他的单色光成立吗？小越选用其他不同的单色光重复上述实验，发现了同样的规律；
（2）了解了小越的探究后，老师建议小越把凸透镜分割成两部分进行思考，如图丁所示。小越经过分析和综合，理解了凸透镜对光具有______作用的原因；
（3）利用三棱镜还可以进行的探究实验是______ 。
25、某实验小组用一凸透镜完成“探究凸透镜成像规律”实验。
（1）如图甲将凸透镜正对太阳，在另一侧移动光屏，直到光屏上出现一个最亮、最小的光斑，测得该凸透镜的焦距是　 　cm；
（2）从左到右分别放置蜡烛、凸透镜和光屏，调节它们的高度，使三者的　 　大致在同一高度。
（3）正确调整后，不断改变蜡烛与凸透镜间的距离，并移动光屏进行实验，所获得的数据如下表：
实验序号 物体到凸透镜的距离/cm 光屏上的像到凸透镜的距离/cm
1 40 13.3
2 30 15
3 20 20
4 15 30
5 10 光屏上没有像
6 8 光屏上没有像
根据表中数据和记录可得结论：
①当凸透镜成实像时，物体靠近凸透镜，则像会　 　（选填“远离”或“靠近”）凸透镜；
②如图乙所示，当蜡烛在刻度尺上　 　刻度之间时成放大的实像；
（4）某同学观察烛焰经凸透镜成的虚像时，他始终透过凸透镜向右侧观察寻找成像的位置。他的做法是　 　的，原因是　 　。
（5）在图乙中不改变凸透镜的位置，将蜡烛移到“0”刻度线处，则光屏应移至
　 　区域，才能在光屏上得到清晰的倒立、　 　（选填“放大”或“缩小”）的实像。
五、计算类综合题。
26、如图所示为16mm电影放映机放电影，这种电影放映机使用宽度为16mm的电影胶片，电影中的声音以声音信号的方式刻录在电影胶片上，如图1所示。
（1）电影放映机正常放映时，有关放映灯泡、放映机镜头（凸透镜）、电影胶片、反光镜（凸面镜或凹面镜）的种类及其相对位置关系，提出了如图2所示的几种猜想，其中可能正确的是　 　。
（2）有一次，电影刚开始放映时，小新发现银幕上的画面全部是倒立的。在这种情况下，下列所述的观看效果中，不可能出现的场景是　 　
A、人退着向后走
B、地上的碎陶片突然聚集起来，最后形成一只漂亮的陶罐
C、听到的是正常的影片中的对白
D、箭倒着飞向弓
（3）若该16mm电影胶片的厚度H＝0.14mm。片夹上密密地绕了一整盘电影胶片，如图所示，图中d和D分别表示片夹内电影胶片的内径和外径。求：
①这盘电影胶片的总长度L约是多少？
②若按每秒24幅画面正常放映，这盘电影胶片大约能连续正常放映多长时间？（不计片头与片尾的长度）
2023—2024学年八年级上册物理人教第5章 透镜及其应用 阶段性练习含答案
人教第5章 透镜及其应用
一、选择题。（16题）
1、图中只画出了光线通过透镜前后的光路（图中未画出透镜）情形，请你根据光路的方向判断其中属于凸透镜是（ ）
A．a、c B．b、d C．c D．a、b、c
【答案】C
2、用照相机拍照时，胶片上所成的像是（ ）
A. 倒立放大的实像 B. 正立缩小的实像
C. 倒立缩小的虚像 D. 倒立缩小的实像
【答案】D
3、某凸透镜焦距为15cm，若将一物体放在此透镜前25cm处，则可在透镜的另一侧得到一个（　　）
A．倒立、放大的实像 B．倒立、缩小的实像
C．正立、放大的虚像 D．正立、缩小的虚像
【答案】A
4、如图所示是小伟通过实验得到的凸透镜的像距v和物距u关系的图象，由图可知（ ）
A.凸透镜的焦距是20cm
B.凸透镜的焦距是10cm；
C.当物体靠近凸透镜时，像离凸透镜的距离变大
D.当物距为40cm时的成像特点可应用于照相机
【答案】B
5、在“探究凸透镜成像规律”的实验中，当点燃的蜡烛、凸透镜及光屏处于如图所示的位置时，在光屏上得到烛焰清晰的像。下列说法中正确的是（ ）
A．该凸透镜的焦距范围为7.5cm＜f＜15cm
B．光屏上成倒立、放大的实像
C．透镜不动，蜡烛向右移动，光屏向左移动，可再次得到清晰的像
D．蜡烛和光屏不动，移动凸透镜到适当位置，光屏上可再次得到清晰的缩小的像
【答案】A
6、如图所示,将凸透镜看作是眼睛的晶状体,光屏看作是眼睛的视网膜,烛焰看作是被眼睛观察的物体。拿一副近视眼镜给“眼睛”戴上,光屏上出现烛焰清晰的像,而拿走近视眼镜则烛焰的像变得模糊。拿走近视眼镜后,为了能在光屏上重新得到清晰的像,下列操作正确的是(　　)
A.将蜡烛远离凸透镜 B.将光屏远离凸透镜
C.将光屏靠近凸透镜 D.将光屏和蜡烛同时远离凸透镜
【答案】C
7、人们能否看清一个物体，这个物体对我们眼睛所成的视角大小非常重要，如图所示，关于视角，下列说法正确的是（ ）
A.视角的大小只与物体的大小有关
B.视角的大小只与物体到眼睛的距离有关
C.视角越大，看物体越清楚
D.以上说法都正确
【答案】C
8、在玻璃杯（其厚度不计）的杯底放一枚硬币。装满水后将杯子端到眼睛的高度，再慢慢下移。当杯子下移到某一位置时，如图所示，可以看到大小不同的“两枚硬币”。关于这个现象说法正确的是（　　）
A．看到水中的“小硬币”，是光从空气射向水时发生了折射
B．“小硬币”是物体成的实像
C．“大、小硬币”都是虚像
D．看到的“大硬币”是由光的反射形成的放大实像
【答案】C
9、子涵同学让凸透镜正对着太阳光，用白纸在透镜的另一侧观察太阳光通过凸透镜后的现象，移动白纸使光斑最小、最亮，此时光斑离凸透镜10 cm，据此我们可以确定此透镜的焦距为（ ）
A.5 cm B．10 cm C．15 cm D．20 cm
【答案】B
10、有关生活中的透镜下列说法正确的是（ ）
A. 老花镜是凹透镜 B. 近视眼镜是凸透镜
C. 放大镜是凹透镜 D. 照相机的镜头是凸透镜
【答案】D
11、图a是放置在水平桌面上的刻度尺的一部分，甲、乙、丙、丁是通过凸透镜所看到的刻度尺的像。若凸透镜先贴着刻度尺然后逐渐远离，则看到刻度尺的像的先后顺序是（ ）
A．甲→乙→丙→丁　　　　B．乙→丙→甲→丁
C．乙→丁→甲→丙 D．丙→甲→乙→丁
【答案】C
12、关于近视眼和远视眼的成像特点及矫正方法，下列说法正确的是（　　）
A.近视眼成像于视网膜前，应使用凸透镜矫正
B.近视眼成像于视网膜后，应使用凸透镜矫正
C.远视眼成像于视网膜后，应使用凸透镜矫正
D.远视眼成像于视网膜前，应使用凹透镜矫正
【答案】C
13、关于显微镜，下列说法正确的是( )
A．物体经目镜成放大的实像
B．物体经物镜成放大的虚像
C．目镜的作用相当于一个放大镜
D．目镜的作用相当于一个投影仪
【答案】C
14、小雨家中有一块透镜,他想要知道是什么透镜,以下做法正确的是（ ）
A.用手摸,感到中间厚、边缘薄,判断为凹透镜
B.用手摸,感到中间厚、边缘薄,判断为凸透镜
C.用手摸,感到中间薄、边缘厚,判断为凸透镜
D.用手摸,感到均匀平整的,判断为凹透镜
【答案】B
15、李明同学和妈妈到公园游玩，他想为妈妈拍一张清晰的照片，妈妈应站在相机镜头的（ ）
A. 1 倍焦距以内 B. 1 倍与 2 倍焦距之间
C. 焦点位置上 D. 2 倍焦距之外
【答案】D
16、如图所示是小明通过实验得到的凸透镜的像距v和物距u关系的图象。由图可知（ ）
A.凸透镜的焦距是20 cm
B．当物距为30 cm时，其成像特点可应用于照相机
C．当像距为60 cm时，物距可能为16 cm
D．物体从距凸透镜15 cm处移动到60 cm处的过程中，像逐渐变大
【答案】B
二、填空题。
17、如图所示，把一个透明的玻璃球切成1、2、3、4、5块，其中不能使太阳光会聚到一点的是 ________块．
【答案】第5
18、如图所示是幻灯机的工作原理图，幻灯机的镜头相当于一个凸透镜，为了使观聚光镜幻灯片众看到正立的像，幻灯片要 （选填“正着”或“倒着”插入架上，用强光照射幻灯片，幻灯片上的画面在屏幕上形成 像（填“实”或“虚”），在使用投影仪要使银幕上的像比原来大一些，应使投影仪 （选填“远离”或“靠近”）银幕，并调节镜头使镜头 投影片（选填“远离”或“靠近”）。
【答案】倒着 实 远离 靠近
19、在“探究凸透镜成像规律”的实验中，将蜡烛、透镜和光屏三者从左到右依次安装在水平光具座上，调整烛焰、透镜和光屏的中心在　 　。已知凸透镜的焦距为15cm，若烛焰与透镜距离为25cm，左右移动光屏到恰当的位置时，可在光屏上看到烛焰清晰的实像，这个像是　 　（选填“放大”，“等大”或“缩小”）的；若烛焰与透镜距离调整为10cm，像是　 　（选填“正立”或“倒立”）的　 　（选填“实
像”或“虚像”）。
【答案】同一高度；放大；正立；虚像
20、物理研究小组案例：课题一：用一组焦距不同的凸透镜、一个平行光光源、一个装有牛奶和水混合溶液的烧瓶制作的眼睛模型,来研究视力矫正的办法,在下面横线上完成填空：
(1)模型中的凸透镜相当于人眼的　　　　　　,烧瓶后壁相当于人眼的　　　　　　;
(2)　　　　(选填“a”“b”或“c”)图是远视眼模型,应当用　　　　　　(选填“凹”或“凸”)透镜进行矫正。
【答案】(1)晶状体　视网膜　(2)c　
21、如图所示是通过显微镜观察到的植物叶片上的气孔，此时被观察的叶片到物镜的距离u与焦距f的关系是f＜u＜2f，气孔经过物镜所成的是一个放大的_________像（填“实”或“虚”），最后，人眼通过目镜看到的是再次放大的________ （填“实”或“虚”）像．
【答案】实 虚
22、当我们刚看了近处的物体再看远处物体时，眼睛的晶状体变_________（选填“厚”、“薄”），远视眼镜片不小心被摔成三、四片，碎片__________（填“能”或“不能”）起会聚光线的作用。
【答案】薄 能
三、作图题。
23、如图所示，S′是点光源S在平面镜中所成的像，S发出的一条光线经平面镜反射后恰好经过凸透镜左侧焦点F。
要求：（1）画出点光源S；（2）补充入射光线；（3）画出反射光线经过凸透镜的折射光线。
【答案】如图所示：
四、实验探究题。
24、三棱镜是一种重要的光学元件，光通过三棱镜的传播路线是怎样的呢？小越用红光以一定角度射到三棱镜上，光路图如图甲所示。改变入射角度，光路图如图乙、图丙所示。
（1）经过两次折射后，红光均向三棱镜的______（选填“顶角A”或“底面BC”）偏折。这个规律对于其他的单色光成立吗？小越选用其他不同的单色光重复上述实验，发现了同样的规律；
（2）了解了小越的探究后，老师建议小越把凸透镜分割成两部分进行思考，如图丁所示。小越经过分析和综合，理解了凸透镜对光具有______作用的原因；
（3）利用三棱镜还可以进行的探究实验是______ 。
【答案】（1）底边BC （2）会聚 研究白光是由哪些颜色的光组成的
25、某实验小组用一凸透镜完成“探究凸透镜成像规律”实验。
（1）如图甲将凸透镜正对太阳，在另一侧移动光屏，直到光屏上出现一个最亮、最小的光斑，测得该凸透镜的焦距是　 　cm；
（2）从左到右分别放置蜡烛、凸透镜和光屏，调节它们的高度，使三者的　 　大致在同一高度。
（3）正确调整后，不断改变蜡烛与凸透镜间的距离，并移动光屏进行实验，所获得的数据如下表：
实验序号 物体到凸透镜的距离/cm 光屏上的像到凸透镜的距离/cm
1 40 13.3
2 30 15
3 20 20
4 15 30
5 10 光屏上没有像
6 8 光屏上没有像
根据表中数据和记录可得结论：
①当凸透镜成实像时，物体靠近凸透镜，则像会　 　（选填“远离”或“靠近”）凸透镜；
②如图乙所示，当蜡烛在刻度尺上　 　刻度之间时成放大的实像；
（4）某同学观察烛焰经凸透镜成的虚像时，他始终透过凸透镜向右侧观察寻找成像的位置。他的做法是　 　的，原因是　 　。
（5）在图乙中不改变凸透镜的位置，将蜡烛移到“0”刻度线处，则光屏应移至
　 　区域，才能在光屏上得到清晰的倒立、　 　（选填“放大”或“缩小”）的实像。
【答案】（1）10.0； （2）中心； （3）远离；10～20；
（4）错误；凸透镜成虚像时，物像同侧； （5）A；缩小。
五、计算类综合题。
26、如图所示为16mm电影放映机放电影，这种电影放映机使用宽度为16mm的电影胶片，电影中的声音以声音信号的方式刻录在电影胶片上，如图1所示。
（1）电影放映机正常放映时，有关放映灯泡、放映机镜头（凸透镜）、电影胶片、反光镜（凸面镜或凹面镜）的种类及其相对位置关系，提出了如图2所示的几种猜想，其中可能正确的是　 　。
（2）有一次，电影刚开始放映时，小新发现银幕上的画面全部是倒立的。在这种情况下，下列所述的观看效果中，不可能出现的场景是　 　
A、人退着向后走
B、地上的碎陶片突然聚集起来，最后形成一只漂亮的陶罐
C、听到的是正常的影片中的对白
D、箭倒着飞向弓
（3）若该16mm电影胶片的厚度H＝0.14mm。片夹上密密地绕了一整盘电影胶片，如图所示，图中d和D分别表示片夹内电影胶片的内径和外径。求：
①这盘电影胶片的总长度L约是多少？
②若按每秒24幅画面正常放映，这盘电影胶片大约能连续正常放映多长时间？（不计片头与片尾的长度）
【答案】（1）A； （2）C；
（3）①这盘电影胶片的总长度L约是646m；
②若按每秒24幅画面正常放映，这盘电影胶片大约能连续正常放映1h。
