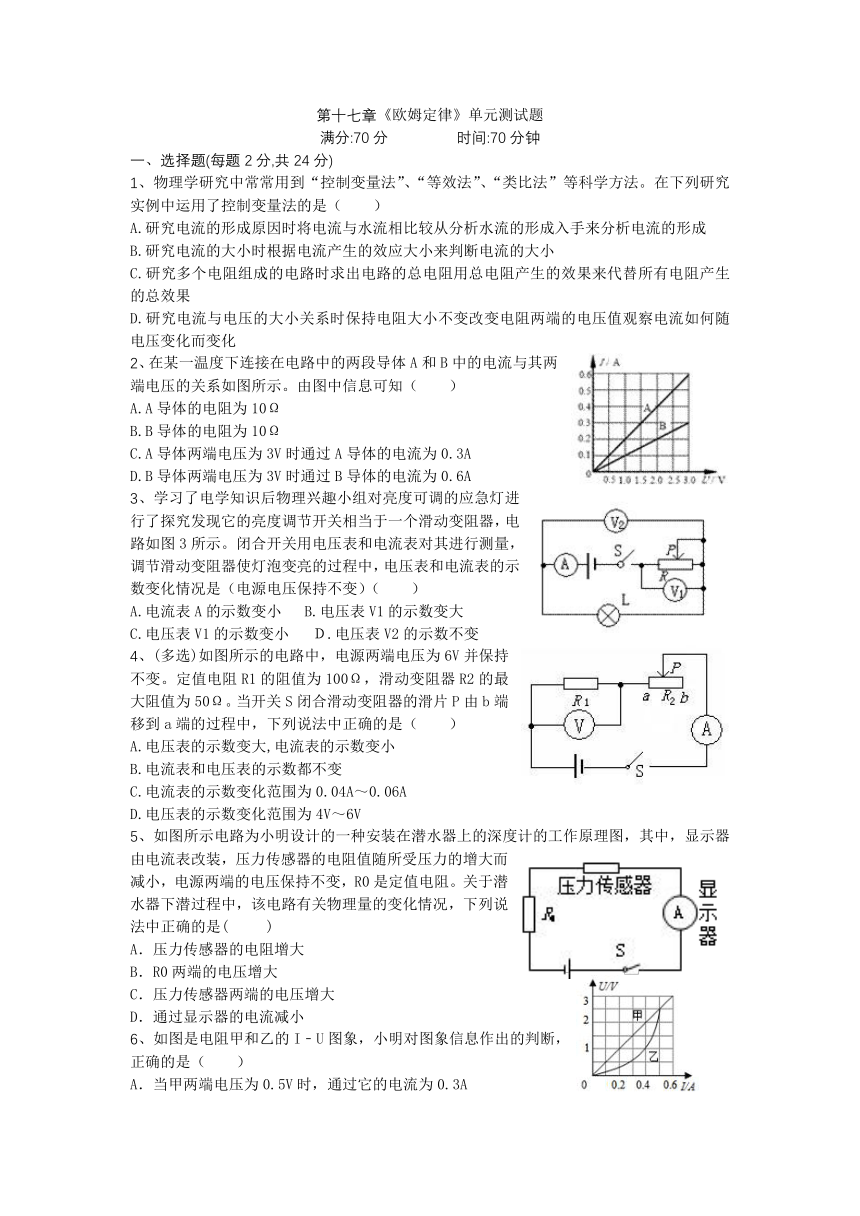

九年级物理第十七章《欧姆定律》单元测试（含答案）

第十七章《欧姆定律》单元测试题
满分:70分 时间:70分钟
一、选择题(每题2分,共24分)
1、物理学研究中常常用到“控制变量法”、“等效法”、“类比法”等科学方法。在下列研究实例中运用了控制变量法的是（ ）
A.研究电流的形成原因时将电流与水流相比较从分析水流的形成入手来分析电流的形成
B.研究电流的大小时根据电流产生的效应大小来判断电流的大小
C.研究多个电阻组成的电路时求出电路的总电阻用总电阻产生的效果来代替所有电阻产生的总效果
D.研究电流与电压的大小关系时保持电阻大小不变改变电阻两端的电压值观察电流如何随电压变化而变化
2、在某一温度下连接在电路中的两段导体A和B中的电流与其两端电压的关系如图所示。由图中信息可知（ ）
A.A导体的电阻为10Ω
B.B导体的电阻为10Ω
C.A导体两端电压为3V时通过A导体的电流为0.3A
D.B导体两端电压为3V时通过B导体的电流为0.6A
3、学习了电学知识后物理兴趣小组对亮度可调的应急灯进行了探究发现它的亮度调节开关相当于一个滑动变阻器，电路如图3所示。闭合开关用电压表和电流表对其进行测量，调节滑动变阻器使灯泡变亮的过程中，电压表和电流表的示数变化情况是（电源电压保持不变）（ ）
A.电流表A的示数变小 B.电压表V1的示数变大
C.电压表V1的示数变小 Ｄ.电压表V2的示数不变
4、(多选)如图所示的电路中，电源两端电压为6V并保持不变。定值电阻R1的阻值为100Ω，滑动变阻器R2的最大阻值为50Ω。当开关S闭合滑动变阻器的滑片P由b端移到a端的过程中，下列说法中正确的是（ ）
A.电压表的示数变大,电流表的示数变小
B.电流表和电压表的示数都不变
C.电流表的示数变化范围为0.04A～0.06A
D.电压表的示数变化范围为4V～6V
5、如图所示电路为小明设计的一种安装在潜水器上的深度计的工作原理图，其中，显示器由电流表改装，压力传感器的电阻值随所受压力的增大而减小，电源两端的电压保持不变，R0是定值电阻。关于潜水器下潜过程中，该电路有关物理量的变化情况，下列说法中正确的是( )
A．压力传感器的电阻增大
B．R0两端的电压增大
C．压力传感器两端的电压增大
D．通过显示器的电流减小

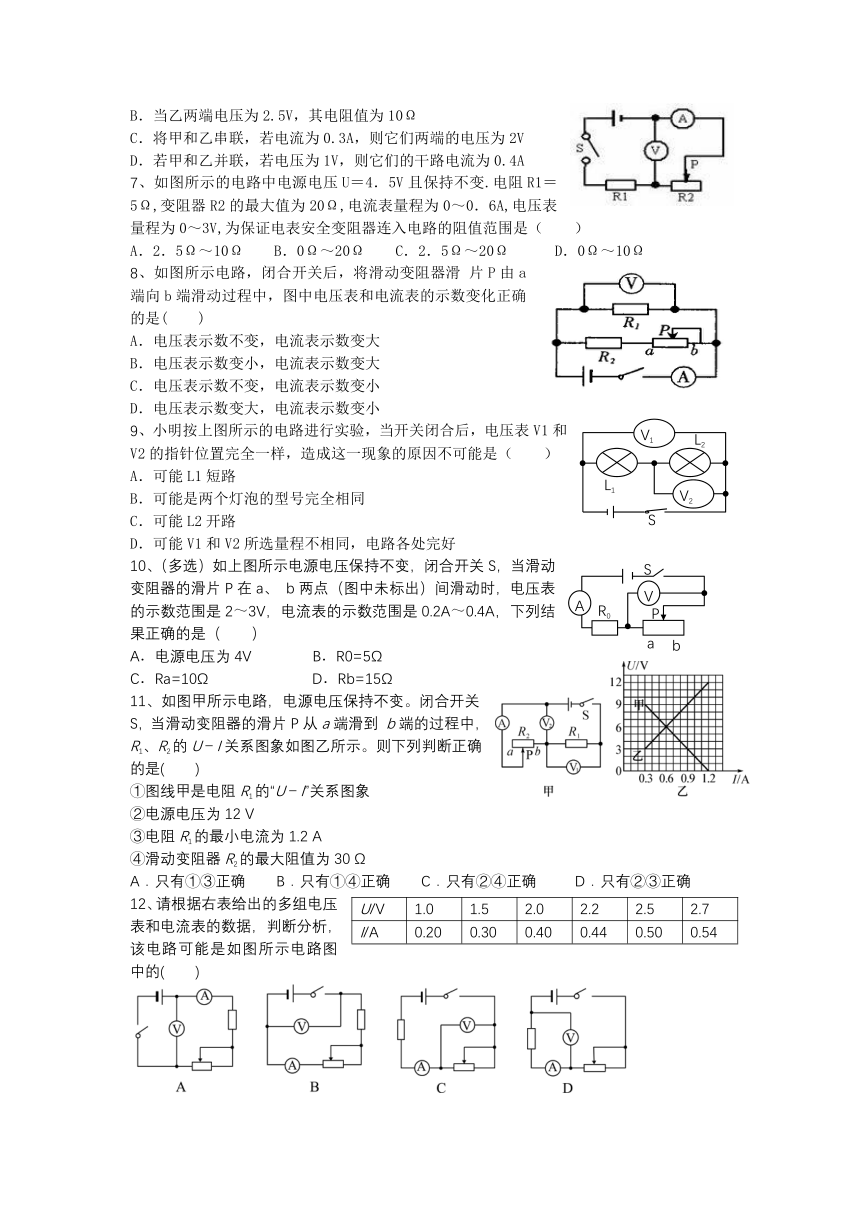

6、如图是电阻甲和乙的I﹣U图象，小明对图象信息作出的判断，正确的是（　　）
A．当甲两端电压为0.5V时，通过它的电流为0.3A
B．当乙两端电压为2.5V，其电阻值为10Ω
C．将甲和乙串联，若电流为0.3A，则它们两端的电压为2V
D．若甲和乙并联，若电压为1V，则它们的干路电流为0.4A
7、如图所示的电路中电源电压U＝4．5V且保持不变.电阻R1＝5Ω,变阻器R2的最大值为20Ω,电流表量程为0～0．6A,电压表量程为0～3V,为保证电表安全变阻器连入电路的阻值范围是（　　）
A．2．5Ω～10Ω B．0Ω～20Ω　　C．2．5Ω～20Ω D．0Ω～10Ω
8、如图所示电路，闭合开关后，将滑动变阻器滑 片P由a端向b端滑动过程中，图中电压表和电流表的示数变化正确的是( )
A．电压表示数不变，电流表示数变大
B．电压表示数变小，电流表示数变大
C．电压表示数不变，电流表示数变小
D．电压表示数变大，电流表示数变小
9、小明按上图所示的电路进行实验，当开关闭合后，电压表V1和V2的指针位置完全一样，造成这一现象的原因不可能是（ ）
A．可能L1短路
B．可能是两个灯泡的型号完全相同
C．可能L2开路
D．可能V1和V2所选量程不相同，电路各处完好
10、（多选）如上图所示电源电压保持不变，闭合开关S，当滑动变阻器的滑片P在a、 b两点（图中未标出）间滑动时，电压表的示数范围是2～3V，电流表的示数范围是0.2A～0.4A，下列结果正确的是（ ）
A．电源电压为4V B．R0=5Ω
C．Ra=10Ω D．Rb=15Ω
11、如图甲所示电路，电源电压保持不变。闭合开关S，当滑动变阻器的滑片P从a端滑到 b端的过程中，R1、R2的U－I关系图象如图乙所示。则下列判断正确的是( )
①图线甲是电阻R1的“U－I”关系图象
②电源电压为12 V
③电阻R1的最小电流为1.2 A
④滑动变阻器R2的最大阻值为30 Ω
A．只有①③正确 B．只有①④正确 C．只有②④正确 D．只有②③正确
U/V 1.0 1.5 2.0 2.2 2.5 2.7
I/A 0.20 0.30 0.40 0.44 0.50 0.54
12、请根据右表给出的多组电压表和电流表的数据，判断分析，该电路可能是如图所示电路图中的(　　)

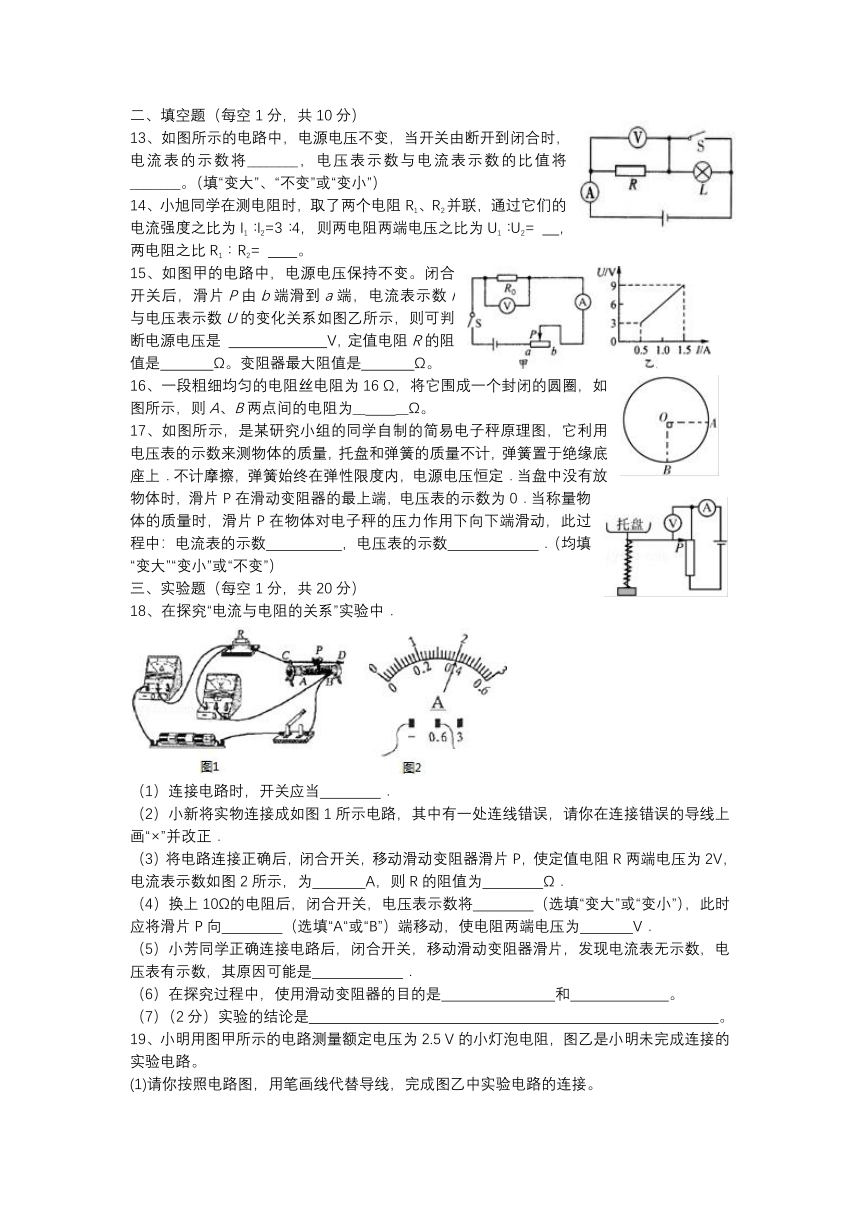

二、填空题（每空1分，共10分）
13、如图所示的电路中，电源电压不变，当开关由断开到闭合时，电流表的示数将________，电压表示数与电流表示数的比值将________。（填“变大”、“不变”或“变小”）
14、小旭同学在测电阻时，取了两个电阻R1、R2并联，通过它们的电流强度之比为I1∶I2=3∶4， 则两电阻两端电压之比为U1∶U2= ，两电阻之比R1∶R2= 。
15、如图甲的电路中，电源电压保持不变。闭合开关后，滑片P由b端滑到a端，电流表示数I与电压表示数U的变化关系如图乙所示，则可判断电源电压是 9V，定值电阻R的阻值是 6Ω。变阻器最大阻值是 6Ω。
16、一段粗细均匀的电阻丝电阻为16 Ω，将它围成一个封闭的圆圈，如图所示，则A、B两点间的电阻为__ __Ω。
17、如图所示，是某研究小组的同学自制的简易电子秤原理图，它利用电压表的示数来测物体的质量，托盘和弹簧的质量不计，弹簧置于绝缘底座上．不计摩擦，弹簧始终在弹性限度内，电源电压恒定．当盘中没有放物体时，滑片P在滑动变阻器的最上端，电压表的示数为0．当称量物体的质量时，滑片P在物体对电子秤的压力作用下向下端滑动，此过程中：电流表的示数　 　，电压表的示数　 　．（均填“变大”“变小”或“不变”）
三、实验题（每空1分，共20分）
18、在探究“电流与电阻的关系”实验中．
（1）连接电路时，开关应当　 　．
（2）小新将实物连接成如图1所示电路，其中有一处连线错误，请你在连接错误的导线上画“×”并改正．
（3）将电路连接正确后，闭合开关，移动滑动变阻器滑片P，使定值电阻R两端电压为2V，电流表示数如图2所示，为　 　A，则R的阻值为　 　Ω．
（4）换上10Ω的电阻后，闭合开关，电压表示数将　 　（选填“变大”或“变小”），此时应将滑片P向　 　（选填“A“或“B”）端移动，使电阻两端电压为　 　V．
（5）小芳同学正确连接电路后，闭合开关，移动滑动变阻器滑片，发现电流表无示数，电压表有示数，其原因可能是　 　．
（6）在探究过程中，使用滑动变阻器的目的是 和 。
（7）（2分）实验的结论是 。
19、小明用图甲所示的电路测量额定电压为2.5 V的小灯泡电阻，图乙是小明未完成连接的实验电路。
(1)请你按照电路图，用笔画线代替导线，完成图乙中实验电路的连接。
(2)小明将电路连接正确后，闭合开关，调节变阻器的滑片，使小灯泡刚好正常发光，此时电流表的示数如图丙所示，电流表的读数是__________A，小灯泡的阻值是________ Ω。(结果保留一位小数)
(3)当电压值改变的时候，小灯泡的阻值会__________(填“变化”或“不变”)。
(4)（4分）小明又想测某未知电阻Rx的阻值，设计了如图丁所示电路(R0为已知阻值的定值电阻)，并设计了如下实验步骤，请帮他把缺少的步骤补全，并写出Rx的表达式。
实验步骤：A.按照设计的电路图连接电路；
B．断开S2、闭合S1记录电流表示数为I1；
C．________________________________________。
表达式：Rx＝__________。(用已知的物理量的符号表示)
四、计算题（共16分）
20、（4分）电信公司机房接到某用户反映，他家的电话不能使用。经过机房人员初步测试，判断为接入该用户的电话线某处短路。为了确定短路的具体位置，机房人员利用测量仪器接成如图所示的电路进行测量。已知电话线由两根导线并排而成，该用户家到机房的电话线长5 km，设单根电话线每米的电阻为3×10－3 Ω，测量时电压表示数为12 V，电流表示数为1 A。若只考虑电话线的电阻，求：
(1)该用户家到机房单根电话线的电阻值；
(2)短路位置到机房的距离s。
21、（6分）如图所示，电源电压U保持不变，滑动变阻器R2的最大阻值为50 Ω。当S闭合，S1断开，P在b端时，灯泡L两端的电压为2 V，电流表的示数为0.2 A；当S、S1均闭合，P在a端时，电流表的示数为1.5 A。求：
(1)灯泡L的电阻RL和电源电压；
(2)电阻R1的阻值。(不考虑温度对电阻的影响)
22、如图所示的电路中，电源电压保持不变，电阻R2为20 Ω。闭合开关，滑动变阻器R3的滑片P在b端时，电压表的示数为3 V；滑片P移到中点时，电流表的示数为0.45 A；滑片P移到a端时，电压表的示数为9 V。求：
(1)电阻R1的阻值；
(2)滑动变阻器R3的最大阻值；
(3)电源电压U。
答案
D
B
C
CD
B
C
A
C
B
ABD
C
D
变大 不变
1:1 4:3
9 6 12
3
不变 变大
（1）断开 （2）略 （3）0.4 5 （4）变大 A 2
（5）定值电阻断路 （6）保持电阻的电压不变 保护电路
（7）导体两端的电压一定时，通过导体的电流与导体的电阻成反比
19、（1）略 （2）0.3 8.3 （3）变化 （4）断开S1，闭合S2，记录电流表示数为I2(或S1、S2都闭合，记录电流表示数为I2) (或)
20、（1）15 Ω （2）2 km
21、（1） 10 Ω 12 V （2）40 Ω
22、（1）10 Ω （2）60 Ω （3）27 V
