电压
第十六章 电压 电阻 第1节
思考：
如果将一节干电池换成两节干电池会有什么现象发生
1、什么原因使同一灯泡在不同的电路中亮度不一样？
2、电源在电路中的作用是什么？
电压
3、电源的什么影响着电路中电流的大小？
雷电可击伤人和牲畜
高压危险，不能接近
起电机的高压放电
电磁炉等家用电器
电压

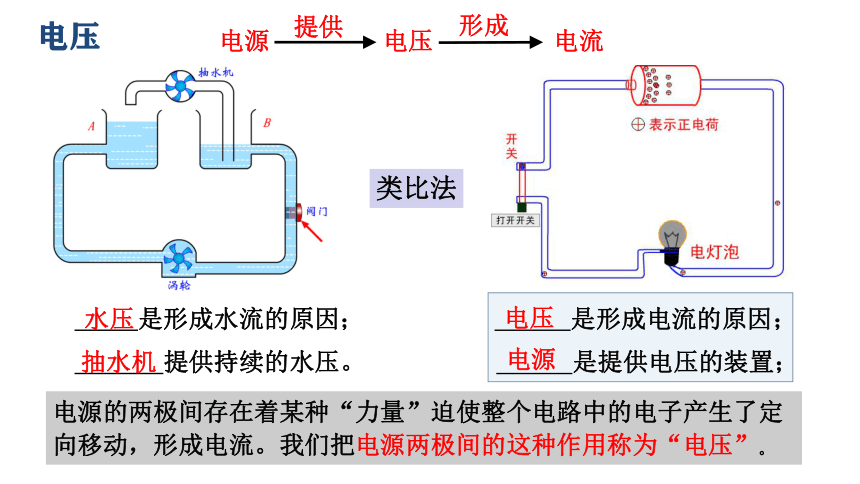

类比法
是形成水流的原因；
提供持续的水压。
水压
抽水机
是形成电流的原因；
电压
是提供电压的装置；
电源
提供
形成
电流
电压
电源
电源的两极间存在着某种“力量”迫使整个电路中的电子产生了定向移动，形成电流。我们把电源两极间的这种作用称为“电压”。
电压
《电压与水压》

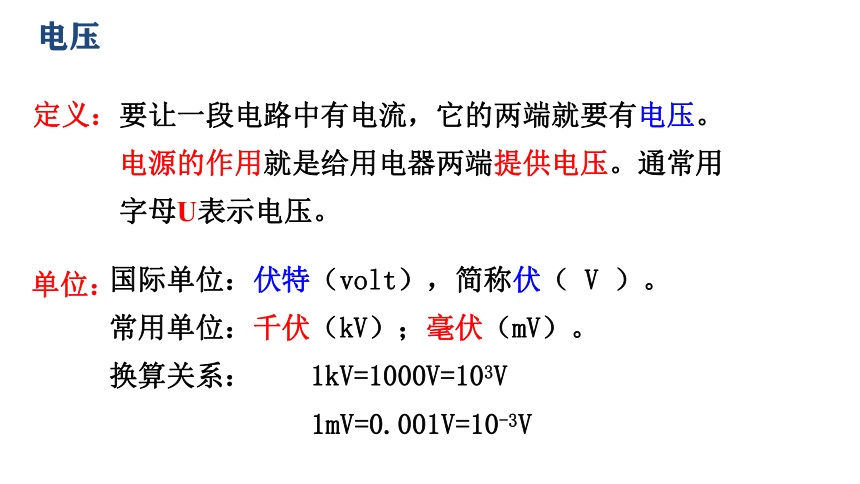

定义：
要让一段电路中有电流，它的两端就要有电压。
电源的作用就是给用电器两端提供电压。通常用字母U表示电压。
国际单位：伏特（volt），简称伏（ V ）。
常用单位：千伏（kV）；毫伏（mV）。
换算关系：　　1kV=1000V=103V
　　　　 1mV=0.001V=10-3V
单位：
电压

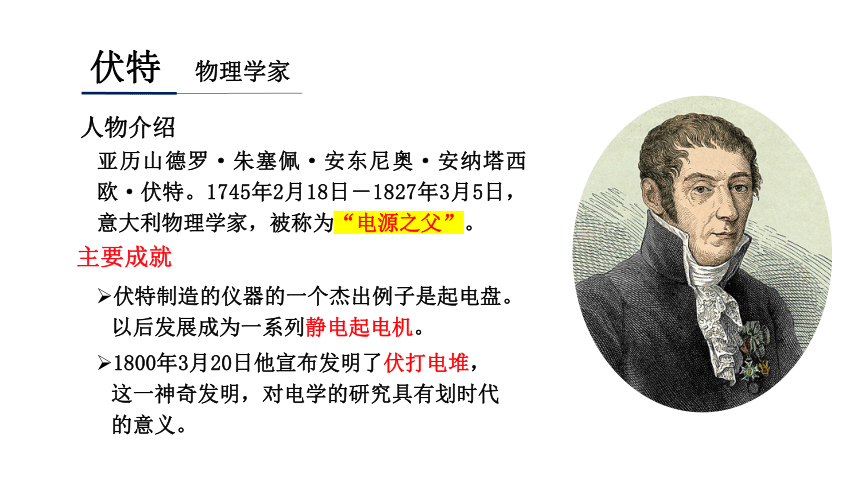

伏特
亚历山德罗·朱塞佩·安东尼奥·安纳塔西欧·伏特。1745年2月18日－1827年3月5日，意大利物理学家，被称为“电源之父”。
人物介绍
主要成就
物理学家
伏特制造的仪器的一个杰出例子是起电盘。以后发展成为一系列静电起电机。
1800年3月20日他宣布发明了伏打电堆，这一神奇发明，对电学的研究具有划时代的意义。
水果在这里扮演了“ ”的角色，它为发光二极管提供了“ ”，使自由电荷在电路中定向移动起来。该水果电池把 能转化为 能。
电源
电压
化学
电

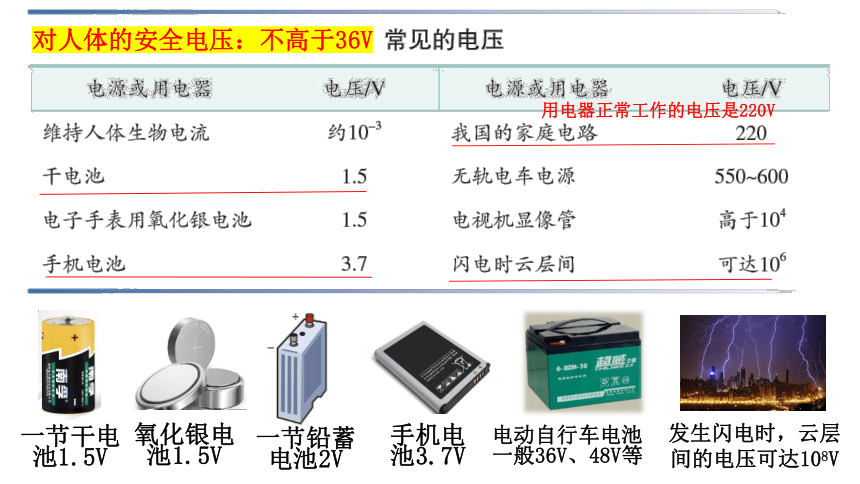

用电器正常工作的电压是220V
一节干电池1.5V
一节铅蓄电池2V
手机电池3.7V
电动自行车电池一般36V、48V等
发生闪电时，云层间的电压可达108V
氧化银电池1.5V
对人体的安全电压：不高于36V
刻度盘
数值单位
指针
调零旋钮
正接线柱
负接线柱
量程为0～3V
量程为0～15V
1.电压表：测量电压的仪器。
2.元件符号：
电压表接入电路前要调零！
电压的测量
量程
分度值
3. 读数：
0~3V
0~15 V
0.1 V
0.5 V
接线柱→量程→大格值→分度值→稳定后读数
1.6 V
8 V
4、 电压表的使用
思考：电压表应该与被测用电器串联还是并联？
电压表与被测的用电器并联
电压表相当于断开的开关!
L
L
S闭合,测_____两端的电压。
4、 电压表的使用（电压表相当于断开的开关）
电压表测的是与之并联的元件两端的电压。
（1）与被测的用电器并联
-
+
L2
S闭合,测_____两端的电压。
4、 电压表的使用（电压表相当于断开的开关）
电压表测的是与之并联的元件两端的电压。
（1）与被测的用电器并联
-
+
L2
S闭合,测_____两端的电压。
4、 电压表的使用（电压表相当于断开的开关）
（1）与被测的用电器并联
-
+
L1
S断开,测_____两端的电压。
电源
S闭合,测_____两端的电压。
4、 电压表的使用（电压表相当于断开的开关）
电压表测的是与之并联的元件两端的电压。
（1）与被测的用电器并联
-
+
L2
4、 电压表的使用（电压表相当于断开的开关）
（1）与被测的用电器并联
（2）电流从 接线柱流入，从 接线柱流出。
正负接线柱接反了
正
负
4、 电压表的使用（电压表相当于断开的开关）
（3）选择合适的量程。
被测电压不超过量程，
且指针偏转的角度尽可能 （填“大”或“小”）。
可先用 进行“试触”，再用 “试触”。
量程选大了
量程选小了
大
大量程
小量程
4、 电压表的使用（电压表相当于断开的开关）
可直接连到电源两极测电源电压
思考：电压表可以直接连在电源两端吗？
2节干电池串联
3节干电池串联
U=1.5V×n（n为电池节数）
串联电池组的电压等于每节电池的电压之和
4、 电压表的使用（电压表相当于断开的开关）
思考：如图所示的电路，当开关闭合有什么现象产生？
L
实验演示《电压表的使用》
电压表与电流表的异同比较
电压表
电流表
①使用前要调零，弄清分度值、量程。
②使用时都要使电流从正接线柱流入，负接线柱流出；
③都要选择合适的量程，使指针稳定后再读数；
④不能估计出电流、电压值时，可用试触法判断选量程。
相同点
电流表看成一条导线
电压表可看做断路
判断电路连接方式时
绝对不允许不经过用电器直接接在电源两极上
能够直接并联在电源两极上
与电源相连
串联在被测电路中
并联在被测电路两端
连接方式
测量电路中的电流
测量电路两端的电压
用途
符号
1. 下列说法正确的是（ ）
A. 电路中只要有电压，就会有电流
B. 电压一定会使物体中的电子不断移动
C. 电路中有电流，电路两端一定有电压
D. 电流使导体中不断形成电压
C
2. 在图中的〇里填上适当的电表符号，使之成为正确的电路图。
A
V
3. 在图中，请用笔画线表示导线来连接实物图，使小灯泡能够发光，并且电压表能够测出灯泡两端的电压(估计在 2~3V 之间)。
4. 在烧杯中加入盐水，将铜片和锌片放在盐水中，这就是一个电池。试着用电压表测量这个自制电池的电压，其现象如图所示。这个电池的电压是多少 哪个金属片是电池的正极？
电池的电压是 0.4V，铜片是电池的正极.
