第十六章 电压 电阻 复习卷（含答案） 人教版九年级物理全一册

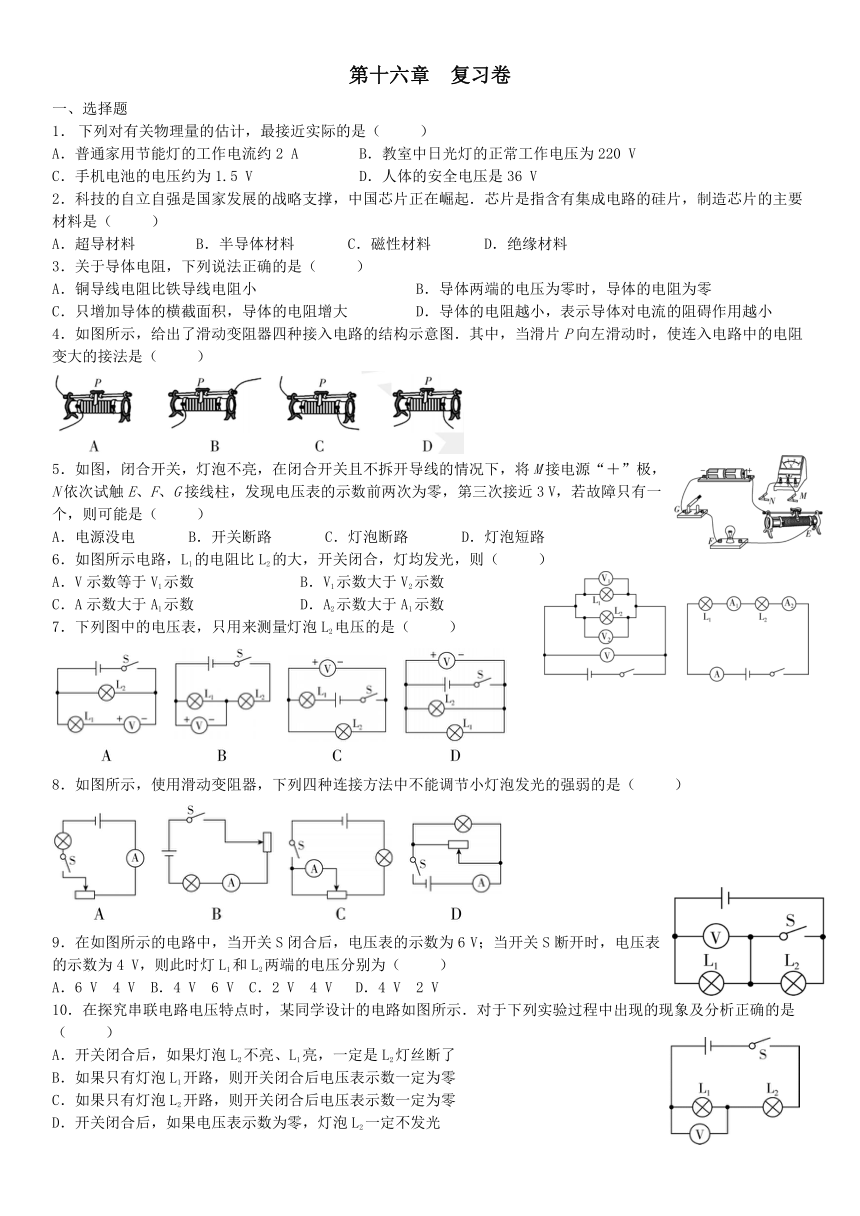

第十六章 复习卷
一、选择题
下列对有关物理量的估计，最接近实际的是（　 　）
A．普通家用节能灯的工作电流约2 A B．教室中日光灯的正常工作电压为220 V
C．手机电池的电压约为1.5 V D．人体的安全电压是36 V
2．科技的自立自强是国家发展的战略支撑，中国芯片正在崛起．芯片是指含有集成电路的硅片，制造芯片的主要材料是（　 　）
A．超导材料 B．半导体材料 C．磁性材料 D．绝缘材料
3．关于导体电阻，下列说法正确的是（　 　）
A．铜导线电阻比铁导线电阻小 B．导体两端的电压为零时，导体的电阻为零
C．只增加导体的横截面积，导体的电阻增大 D．导体的电阻越小，表示导体对电流的阻碍作用越小
4．如图所示，给出了滑动变阻器四种接入电路的结构示意图．其中，当滑片P向左滑动时，使连入电路中的电阻变大的接法是（　 　）
5．如图，闭合开关，灯泡不亮，在闭合开关且不拆开导线的情况下，将M接电源“＋”极，N依次试触E、F、G接线柱，发现电压表的示数前两次为零，第三次接近3 V，若故障只有一个，则可能是（　 　）
A．电源没电 B．开关断路 C．灯泡断路 D．灯泡短路
6．如图所示电路，L1的电阻比L2的大，开关闭合，灯均发光，则（　 　）
A．V示数等于V1示数 B．V1示数大于V2示数
C．A示数大于A1示数 D．A2示数大于A1示数
7．下列图中的电压表，只用来测量灯泡L2电压的是（　 　）
8．如图所示，使用滑动变阻器，下列四种连接方法中不能调节小灯泡发光的强弱的是（　 　）
9．在如图所示的电路中，当开关S闭合后，电压表的示数为6 V；当开关S断开时，电压表的示数为4 V，则此时灯L1和L2两端的电压分别为（　 　）
A．6 V 4 V B．4 V 6 V C．2 V 4 V D．4 V 2 V
10．在探究串联电路电压特点时，某同学设计的电路如图所示．对于下列实验过程中出现的现象及分析正确的是（　 　）
A．开关闭合后，如果灯泡L2不亮、L1亮，一定是L2灯丝断了
B．如果只有灯泡L1开路，则开关闭合后电压表示数一定为零
C．如果只有灯泡L2开路，则开关闭合后电压表示数一定为零
D．开关闭合后，如果电压表示数为零，灯泡L2一定不发光

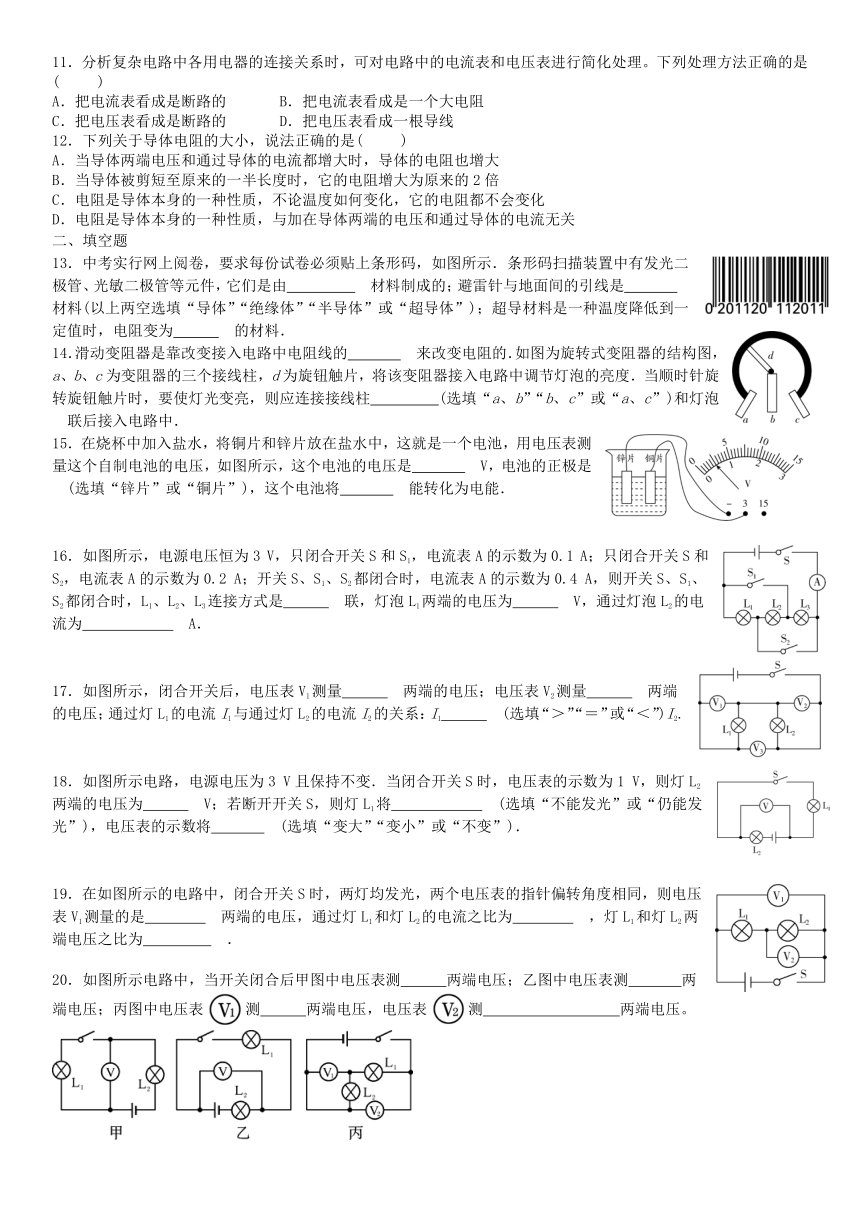

11．分析复杂电路中各用电器的连接关系时，可对电路中的电流表和电压表进行简化处理。下列处理方法正确的是(　 　)
A．把电流表看成是断路的 B．把电流表看成是一个大电阻
C．把电压表看成是断路的 D．把电压表看成一根导线
12．下列关于导体电阻的大小，说法正确的是(　 　)
A．当导体两端电压和通过导体的电流都增大时，导体的电阻也增大
B．当导体被剪短至原来的一半长度时，它的电阻增大为原来的2倍
C．电阻是导体本身的一种性质，不论温度如何变化，它的电阻都不会变化
D．电阻是导体本身的一种性质，与加在导体两端的电压和通过导体的电流无关
二、填空题
13．中考实行网上阅卷，要求每份试卷必须贴上条形码，如图所示．条形码扫描装置中有发光二极管、光敏二极管等元件，它们是由　 　 材料制成的；避雷针与地面间的引线是　 　 材料(以上两空选填“导体”“绝缘体”“半导体”或“超导体”)；超导材料是一种温度降低到一定值时，电阻变为　 　 的材料．
14．滑动变阻器是靠改变接入电路中电阻线的　 　 来改变电阻的．如图为旋转式变阻器的结构图，a、b、c为变阻器的三个接线柱，d为旋钮触片，将该变阻器接入电路中调节灯泡的亮度．当顺时针旋转旋钮触片时，要使灯光变亮，则应连接接线柱 (选填“a、b”“b、c”或“a、c”)和灯泡　 　 联后接入电路中．
15．在烧杯中加入盐水，将铜片和锌片放在盐水中，这就是一个电池，用电压表测量这个自制电池的电压，如图所示，这个电池的电压是　 　 V，电池的正极是　 　 (选填“锌片”或“铜片”)，这个电池将　 　 能转化为电能．
16．如图所示，电源电压恒为3 V，只闭合开关S和S1，电流表A的示数为0.1 A；只闭合开关S和S2，电流表A的示数为0.2 A；开关S、S1、S2都闭合时，电流表A的示数为0.4 A，则开关S、S1、S2都闭合时，L1、L2、L3连接方式是　 　 联，灯泡L1两端的电压为　 　 V，通过灯泡L2的电流为　 　 A．
17．如图所示，闭合开关后，电压表V1测量　 　 两端的电压；电压表V2测量　 　 两端的电压；通过灯L1的电流I1与通过灯L2的电流I2的关系：I1 　 (选填“＞”“＝”或“＜”)I2.
18．如图所示电路，电源电压为3 V且保持不变．当闭合开关S时，电压表的示数为1 V，则灯L2两端的电压为　 　 V；若断开开关S，则灯L1将　 　 (选填“不能发光”或“仍能发光”)，电压表的示数将　 　 (选填“变大”“变小”或“不变”)．
19．在如图所示的电路中，闭合开关S时，两灯均发光，两个电压表的指针偏转角度相同，则电压表V1测量的是　 　 两端的电压，通过灯L1和灯L2的电流之比为　 　 ，灯L1和灯L2两端电压之比为　 　 ．
20．如图所示电路中，当开关闭合后甲图中电压表测 两端电压；乙图中电压表测 两端电压；丙图中电压表测 两端电压，电压表测 两端电压。
21．如图所示的电路中，闭合开关，电压表的示数是7 V，电压表的示数为9 V，若电源电压为12 V，则L1两端电压是 V，L2两端电压是 V，L3两端电压是 V。
22．如图所示，甲、乙是电流表或电压表。当开关S闭合后，要使L1和L2两灯并联，甲表是 ，乙表是 。
23．如图为小明同学设计的调光灯模拟实验电路图，开关闭合前，滑动变阻器的滑片P应移到 (填“A”或“B”)端；使用过程中要使灯泡变亮，滑片P应向 (填“A”或“B”)端移动；若使用中接入电路的接线柱改接A、C，则上述实验中滑动变阻器的调节规律 (填“不变”或“改变”)。
24．小明设计了下图中的实物连接图，其中小灯泡上标有“2.5 V”的字样，滑动变阻器上标有“20 Ω　1 A”字样。
正当小明准备闭合开关进行实验时，小刚发现该电路连接有错误或不恰当的地方，请你指出来。
① ；
② ；
③
三、作图题
25．(1)如图，请在“○”内分别接入电流表或电压表，使灯L1、L2均发光．(填上合适的电表符号)
(2)请根据要求在图中连接实物电路，并在虚线框内画出对应的电路图．要求：电流表、电压表分别测通过灯泡的电流和灯泡两端的电压；滑动变阻器的滑片向右滑动时灯泡变亮．(电路中的电流约为0.5 A；连接实物电路时导线不能交叉)
四、实验题
26．小明选用两节新电池，两个小灯泡，一个电压表．用如图甲所示电路来探究“串联电路的电压特点”．
(1)电压表在接入电路前通常要进行　 　 选择合适的量程；在实验中最好选择规格　 　 (选填“相同”或“不同”)的小灯泡．
(2)连接电路时，开关应　 　 ，至少需要　 　 根导线．
(3)用电压表分别测出A与B、B与C、A与C两点间的电压为UAB、UBC、UAC，并记录在下表中，第3次测AB两点间的电压时，电压表指针如图乙所示，请将数据填入表中，分析实验数据，可得到串联电路的电压特点是
　 　 (用公式表示)．
(4)小明进行多次实验的主要目的是　 　 .(填序号)
①寻找普遍规律 ②减小实验误差
(5)在测L1两端电压时，闭合开关，发现两灯都不亮，电压表有示数，原因可能是　 　 .
(6)小明在测量了灯L1两端的电压后，断开开关，然后将电压表的B端不动，A端松开，接到C接线柱上，测量L2两端的电压，这一做法存在的问题是　 　 ．
(7)小明发现同桌小雨连接的实物图丙是　 　 (选填“正确”或“错误”)的，此时闭合开关，电压表的示数为
　 　 V.请只改动一根导线使电路正常，在需改动的导线上打“×”，再用笔画线将正确的导线画出．
27．在探究影响导体电阻大小的因素时，小兵、小红作出了如下猜想：
①导体的电阻与导体的长度有关；
②导体的电阻与导体的横截面积有关；
③导体的电阻与导体的材料有关．
实验室提供了4根电阻丝，规格、材料如表：
为了验证上述猜想，他们设计了如图所示的实验电路．
(1)在M、N之间分别接上不同的导体，通过观察　 　 来比较导体电阻的大小，这种研究方法叫　 　 .
(2)为了验证上述猜想③，应该选用编号 　 　 和 　 的两根电阻丝进行实验．
(3)如果选用编号为A、C的两根电阻丝进行实验，是为了验证猜想　 　 (填序号)．
(4)如果选用编号为A、B的两根电阻丝进行实验，是为了验证猜想　 　 (填序号)．分别将A和B两电阻丝接入电路中M、N两点间时，电阻丝A接入时电流表示数较大，由此得到的结论是
　 　 ．
(5)以上研究问题的科学方法是　 　 .
(6)比较B、C两根电阻丝的大小，RB 　 　 RC．
(7)在最近几年，我国城乡许多地区进行了输电线路的改造，将原来细的铝质输电线换成较粗的铝质输电线，这样就　 　 了输电线的电阻，从而可以　 　 输电线上的电压损失．(均选填“增大”或“减小”)
参考答案
1.B 2.B 3.D 4.C 5.B 6.A 7.C 8.D 9.D 10.C 11.C 12.D
13. 半导体 ； 导体 ； 零 ； 14. 长度 ； b、c ； 串 ； 15. 0.5 ； 铜片 ； 化学 ；
16. 并 ； 3 ； 0.1 ； 17. L1 ； L2 ； 二 ； 18. 2 ； 不能发光 ； 变大 ；
19. 电源 ； 1：1 ； 4：1 ； 20. L1 ； L1 ； L2 ； L1和L2（或电源）； 21. 3 ； 4 ； 5 ；
22. 电压表 ； 电流表 ； 23. B ； A ； 不变 ；
24.①电压表正负接线柱接反了 ； ②电压表的量程选择太大 ； ③滑动变阻器的滑片没有滑到阻值最大位置。
25. 图略 ； 26. （1）试触 ； 不同 ； （2）断开 ； 6 ； （3）UAC＝UAB＋UBC
（4）① ； （5）L1断开 ； （6）电压表正负接线柱接反 ； （7）错误 ； 3 ；
27. （1）电流表示数(或小灯泡亮度) ； 转换法 ； （2）A ； D ； （3）② ； （4）① ； 材料和横截面积一定时，导体越长电阻越大 ； （5）控制变量法 ； ＞ ； 减小 ； 减小 。
