(共21张PPT)
3.3 波的反射、折射和衍射
生活中，你是否注意过水波的反射？波的反射应该遵从什么规律？
实验：水波的反射
2.反射定律：
其规律等同于光的反射规律，即反射线、法线与入射线在 ，反射线与入射线分居法线 ，反射角 入射角。
同一平面内
两侧
等于

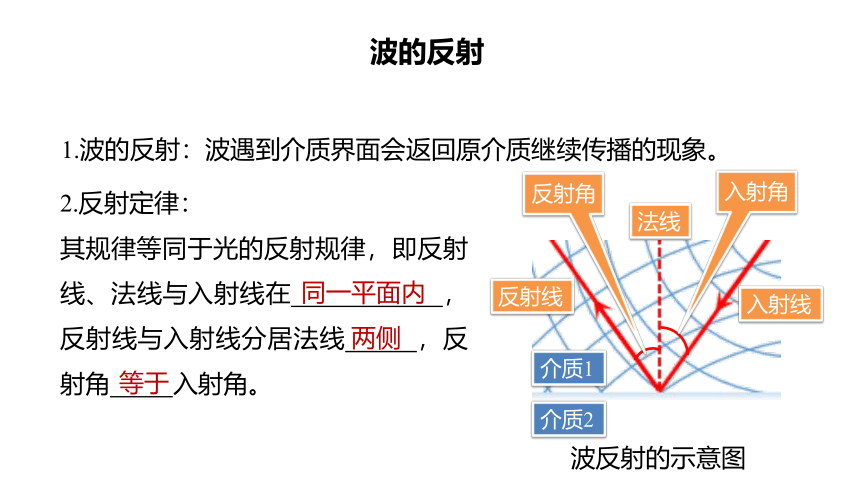

波反射的示意图
介质1
介质2
波的反射
1.波的反射：波遇到介质界面会返回原介质继续传播的现象。
入射线
反射线
法线
入射角
反射角
在波的反射现象中，反射波与入射波的频率相同吗？波长相同吗？
在波的反射现象中，反射波和入射波的频率都与波源的频率相同；反射时波在同种介质中传播，波速相同，由v＝λf 可知，波长也相同。
1.听者A、声源B和障碍物C在一条直线上，如图所示。声源在听者和障碍物之间，距听者12 m，距障碍物24 m，若听者能将先后两次发声区别开的时间间隔是0.1 s。试通过计算，说明听者能否把原声和回声区别开来？已知声音在空气中的传播速度为340 m/s。
答案 能 理由见解析
回声测距
1.当声源不动时，声波遇到了静止障碍物会被反射回来继续传播，由于反射波与入射波在同一介质中传播速度相同，因此，入射波和反射波在传播距离一样的情况下，用的时间相等。设经过时间t听到回声，则声源距障碍物的距离为s＝v声 。
声源
障碍物
v声
3.当声源以速度v远离静止的障碍物或障碍物以速度v远离静止的声源时，声波经时间t返回，声源发声时障碍物到声源的距离为
s＝(v声－v) 。
声源
障碍物
声源
障碍物
2.当声源以速度v向静止的障碍物运动或障碍物以速度v向静止的声源运动时，声波经时间t返回，声源发声时障碍物到声源的距离为
s＝(v声＋v) 。
v声
v声
v
v
海浪在传播的过程中方向发生了变化
风向决定了海浪传播的方向，风向会变，但海岸线不变并且不在一条直线上，但到达岸边的海浪总是平行于海岸线，这说明海浪在传播过程中有什么变化？
波的折射：波从一种介质传播到另一种介质时，波的传播方向可能发生 的现象。一切波都会发生折射现象。
深水区
浅水区
波速大
波速小
入射线
折射线
入射角
折射角
法线
深水区
浅水区
海岸线
波的折射
改变
在波的折射现象中，折射波与入射波的频率相同吗？波长相同吗？
在波的折射现象中，折射波和入射波的频率都与波源的频率相同；
折射现象是在不同介质中传播，波速不同，由v=λf 可知，波长也不相同。
2.我们知道光从一种介质进入另一种介质时会发生折射，理论和实验证明机械波也可以。一列水波在深度不同的水域传播时，在交界面处将发生折射，如图所示。生活中，我们发现海边的波涛，总是沿着与海岸垂直的方向袭来，就是由于波的折射，改变了方向所致。而机械波的折射原理跟光的折射类似，入射角和折射角之间的关系跟波的速度有关。现在有一列水波从浅水区进入深水区，水速变大了。请类比光的折射，分析这列水波折射示意图(图中虚线为法线)合理的是
√
3.(2023·湖南省岳阳县第一中学期中)一列声波在空气中的波长为0.2 m，当该声波从空气中以某一角度传入介质Ⅱ中时，波长变为0.6 m，如图所示，若空气中的声速是340 m/s。求：
(1)该声波在介质Ⅱ中传播时的频率；
答案 (1) 1 700 Hz (2) 1 020 m/s
(2)该声波在介质Ⅱ中传播的速度。
波的反射和折射的比较
波现象 比较项 波的反射 波的折射 物理量决定因素
频率f
波速v
波长λ
不变
不变
不变
不变
改变
改变
由波源决定
由介质决定
由介质和波源决定
水波绕过石头继续向前传播
水波遇到石头时，会不会被石头挡住而不能在石头的背面继续传播呢？
波的衍射
1.定义：波可以 继续传播的现象。
2.发生明显衍射现象的条件：
只有缝、孔的宽度或障碍物的尺寸跟波长 ，或者比波长 时，才能观察到明显的衍射现象。
3.波的衍射的普遍性：一切波都能发生 ， 是波特有的现象。
三、波的衍射
绕过障碍物
相差不多
更小
衍射 衍射
1.如果孔比波长大很多，波就不会发生衍射现象，这种说法对吗？
不对，一切波都能发生衍射，衍射是波特有的现象。孔比波长大很多时，衍射现象依然存在，只是无法观察到明显的衍射现象。
2.如果孔比波长小很多，一定能观察到明显的衍射现象吗？
不一定，如果孔比波长小的太多，绕过障碍物的波的能量较弱，也不易观察到明显的衍射现象。
3.喇叭播放的音乐中，高音(频率大)和低音(频率小)的声波哪个更容易绕过高墙？
低音，因为声速相同，低音的频率小，波长长，在障碍物相同的情况下，低音更容易发生衍射现象，因此低音更容易绕过高墙。
4.(2023·山东省青岛二中期中)如图所示为波源O传出的一列水波，相邻实线间的距离等于一个波长，下列说法正确的是
A.波通过孔A，不发生明显的衍射现象
B.波通过孔B，不发生衍射现象
C.波遇到障碍物C，发生明显的衍射现象
D.波遇到障碍物D，发生明显的衍射现象
√
5.(2023·上海市杨浦区复旦附中期末)小河中有一个实心桥墩P，A为靠近桥墩浮在水面上的一片树叶，俯视图如图所示，小河水面平静。现在S处以某一频率拍打水面，使形成的水波能带动树叶A振动起来，可以采用的方法是
A.提高拍打水面的频率
B.降低拍打水面的频率
C.无论怎样拍打，A都不会振动起来
D.保持拍打频率不变，略微加大拍打力度，A会振动起来
√
返回原来介质继续传播
反射定律
两角相等
两线分侧
三线共面
频率、波长、波速均不变
进入另一种介质，传播方向可能发生偏折
频率不变，波速和波长变化
目标一：波的反射
波的反射、折射和衍射
目标二：波的折射
目标三：波的衍射
绕过障碍物继续传播
尺寸与波长相差不多
明显衍射的条件
尺寸比波长更小
普遍性
