故障分析
第十六章 电压 电阻
电路故障：在电路连接完成通电的情况下，整个电路或者部分电路不能正常工作的现象。
断 路
用电器被烧坏了
灯丝断了
导线接触不良
短 路
电源短路
（很少出现）
用电器被短路
（局部短路）
知识储备
（1）发生短路的用电器可以将其看作导线。
（2）电压表的电阻很大，当电压表与用电器串联连入电路时，可以将其看作断路。
（3）当电压表与导线并联时，示数为零。
（4）电流表的电阻很小，当电流表与用电器并联连入电路时，可以将其看作导线。
（5）当电压表直接连在电源两极上时，示数最大。

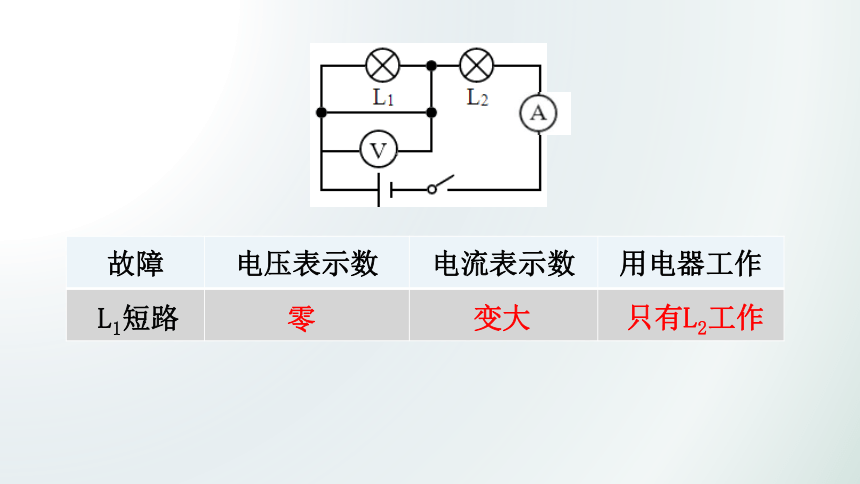

故障 电压表示数 电流表示数 用电器工作
L1短路
只有L2工作
零
变大
故障 电压表示数 电流表示数 用电器工作
L2短路
只有L1工作
变大
变大
故障 电压表示数 电流表示数 用电器工作
L2断路
L1L2都不工作
零
零

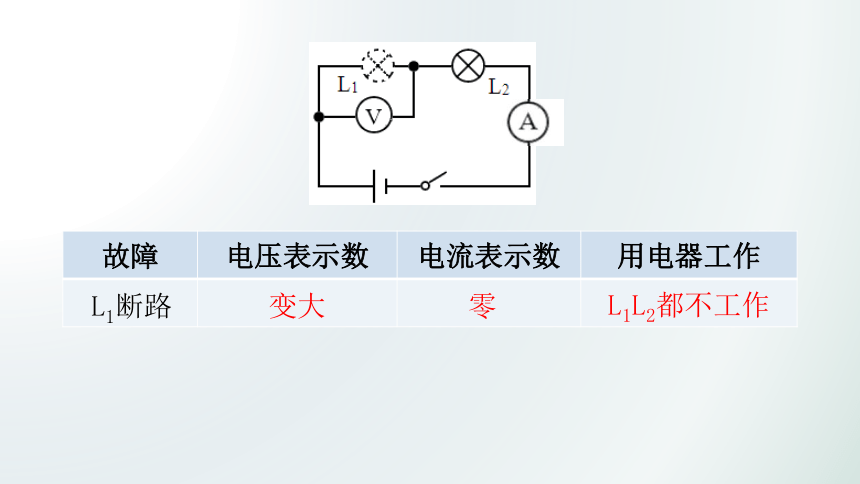

故障 电压表示数 电流表示数 用电器工作
L1断路
L1L2都不工作
变大
零
电压表示数 故障
变小（零）
变大（电源电压）
电流表示数 故障
变小（零）
变大
串联电路故障总结
电压表测量部分被短路
电压表测量部分以外电路断路
电压表测量部分断路
电压表测量部分以外部分被短路
断路
短路
故障 电压表 电流A1 电流A2 电流A 用电器
L1断路
L2断路
零
不变
示数变小
不变
零
示数变小
不变
不变
L1不亮L2亮
L1亮L2不亮
并联电路故障总结
小明在探究串联电路电压的规律时，连接了如图所示的电路，闭合开关后他看到灯泡L1、L2均不发光，而电压表的指针不动，当把灯泡L1与电压表交换位置后，电压表指针有明显偏转且接近电源电压。关于电路故障，以下判断正确的是（　　）
A．灯泡L1可能短路
B．灯泡L2可能短路
C．灯泡L1可能开路
D．灯泡L2可能开路
C
如图所示的电路只有一处故障，开关闭合后，两盏灯都不亮；现在用电压表分别正确的并联在灯L1和L2两端，发现灯L1两端的电压U1＝0，灯L2两端的电压U2等于电源的电压，电路的故障可能是（　　）
A．灯L1开路
B．灯L2开路
C．灯L1短路
D．灯L2短路
B
如图所示的电路，闭合开关，观察发现灯泡L1亮、L2不亮．调节变阻器滑片P，灯泡L1的亮度发生变化，但灯泡L2始终不亮．出现这一现象的原因可能是（ ）
A．灯泡L2灯丝断了 B．滑动变阻器短路了
C．灯泡L2短路了 D．滑动变阻器接触不良
C
在如图所示的电路中，当闭合开关S后，发现两灯都不亮，电流表的指针几乎指在零刻度线，电压表指针则有明显偏转．经检查除小灯泡外，其余器材的连接良好，造成这种情况的原因可能是（ ）
A．灯泡L2短路 B．灯泡L2断路
C．灯泡L1断路 D．两个灯泡都断路
B
在如图所示的电路中，闭合开关S，两灯均正常发光；一会儿后，一灯突然熄灭，另一灯仍正常发光，且电压表、电流表示数均不变．下列判断正确的是（　　）
A．L1短路
B．L1断路
C．L2短路
D．L2断路
B
如图所示电路，闭合开关，甲乙两灯均发光，两电表均有示数，过一会儿，其中一个灯泡突然熄灭，一只电表示数增大，另一只电表示数减小到几乎为零，造成此现象的原因可能是（ ）
A．甲灯短路
B．乙灯短路
C．甲灯断路
D．乙灯断路
B
在如图所示的电路中，电源电压保持不变．电路中存在断路故障，且故障只可能发生在电阻R1、R2处，当电键S由断开到闭合时，电流表A与A1的示数始终相等，则（　　）
A．R1一定断路
B．R1可能断路
C．R2一定断路
D．R1、R2一定同时断路
A
在如图所示的电路中，电源电压为6伏且保持不变，电阻R1、R2的阻值均为30欧。当开关S闭合后，电流表A的示数为______安。一段时间后，由于R1、R2中的一个出现故障，有一个电表的示数发生了变化，则这个电表是______选填“V”、“A”或“A1”）表。请写出两个没有发生变化的电表的示数及对应的故障________________________。
0.4
A
A1示数为0.2安，V表示数为6伏，R2断路
在如图所示的电路中，电源电压保持不变．闭合电键S，发现三个电表中有两个电表的指针发生偏转，已知电阻R1、滑动变阻器R2中仅有一个出现了故障，其它元件均完好．
① 电路中一定有示数的电表是___________表；
② 接着，移动变阻器R2的滑片P，发现三个电表的示数均不发生改变，则故障是___________．

电压
R1断路
在图中所示的电路中，闭合开关S灯L不亮，电压表V有示数。已知电路中各处均接触良好，除灯L和电阻R外，其余元件均完好。
（1）请判断该电路中存在的故障可能是：①___________，②___________；（请将两种可能填写完整）
（2）为了进一步确定故障，小明同学将一个电流表正确串联在图中所示的电路中，闭合开关S，观察电流表的示数情况。若电流表有示数，说明故障是_______；若电流表无示数，说明故障是_______；
（3）为了进一步确定故障，小华同学将电压表正确并联在灯L两端，请判断他能否查找出电路的故障？并说明理。
答： 。
不能；若L短路灯两端电压为零，若R断路灯两端电压也为零
R断路
R断路
L短路
L短路
